تاپيك مدارات ساده الكترونيكي براي مبتديان

[gadraj]

با سلام
جناب آقای gadraj از راهنمایی و لطف جنایعالی در پاسخ و رفع مشکلات دیگران (بخصوص بنده حقیر)
کمال تشکر را دارم
امیدوارم در راه هدف انساندوستانه خود موفق و موئد واستوار باشید .

با سلام :
دوست عزيز از اينكه ابراز لطف كردين ممنونم ولي براي تشكر پست نمي زنند فقط چكاندن گزينه تشكر كافي خواهد بود متاسفانه اين پست شما بعد رويت تان حذف ميشود .
موفق باشيد .



[gadraj]

با سلام :

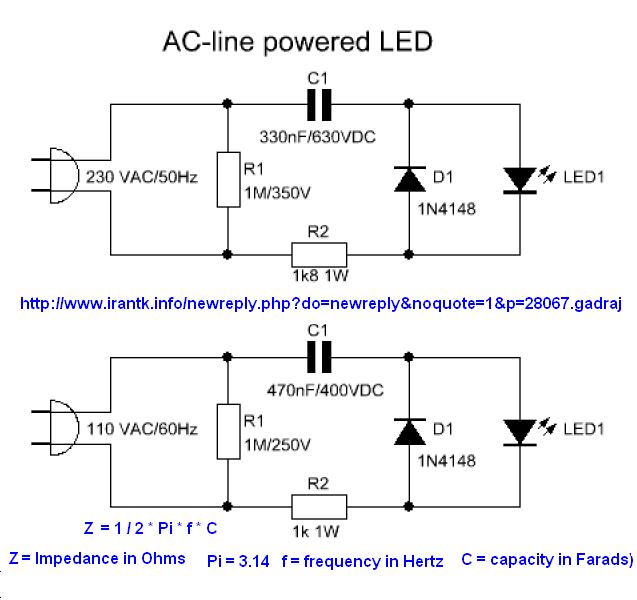

اين هم مدار ساده اي براي ان عده از دوستان كه ميخواهند يك led ‌را مستقيما توسط برق شهر روشن كنند (براي چراغ خواب يا تزيين و...) فرمول محاسباتي در متن موجود است .
با تشكر .
موفق باشيد .



[gadraj]

يك تايمر قابل برنامه ريزي

با سلام :

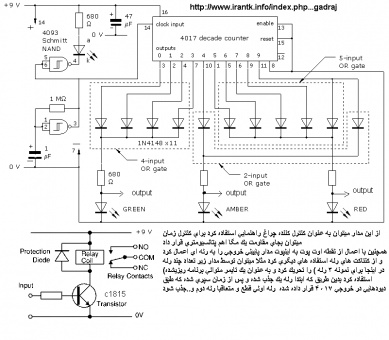

يك تايمر قابل برنامه ريزي شده با ايسي 4017 و 4093 و چند تا ديود 1n4148 و رله ...... تغذيه مدار از 9 ولت الي 15 ولت يكسو شده (نيازي به رگولاتور ندارد ) و يا باتري dc ميتواند باشد .
شرح در متن نقشه :
با تشكر .
موفق باشيد .



[sheypooor]

سلام
من یه چند تا سوال ازتون داشتم
اول اینکه در داخل رادیو ها یه ف ی ل ت ر هایی قرار داره که نمیزاره مثلا امواجی مثل رادیو فردا یا رادیوهای دیگه رو بگیره و ایا میشه این نوع ********** ها رو از داخل رادیو در بیاریم ؟ چجوری؟ و کانال هایی که تو رادیو ماهواره پخش میشن مثل صدای امریکا ( که من با یه رادیویه قدیمی ای کانال رو گرفتم) رو اگه ********** رو برداریم میشه گرفت اگه میشه یه توضیحی در موردش بگین
سوال دومم اینه که ایا میشه با یه سونسگمنت که روی برد یخچال ها هست یه ساعت خیلی ساده درست کرد؟​

ممنون میشم اگه پاسخم رو بدید



[gadraj]

سلام

من یه چند تا سوال ازتون داشتم
اول اینکه در داخل رادیو ها یه ف ی ل ت ر هایی قرار داره که نمیزاره مثلا امواجی مثل رادیو فردا یا رادیوهای دیگه رو بگیره و ایا میشه این نوع ********** ها رو از داخل رادیو در بیاریم ؟ چجوری؟ و کانال هایی که تو رادیو ماهواره پخش میشن مثل صدای امریکا ( که من با یه رادیویه قدیمی ای کانال رو گرفتم) رو اگه ********** رو برداریم میشه گرفت اگه میشه یه توضیحی در موردش بگین
سوال دومم اینه که ایا میشه با یه سونسگمنت که روی برد یخچال ها هست یه ساعت خیلی ساده درست کرد؟​

ممنون میشم اگه پاسخم رو بدید

با سلام :
دوست عزيز تصور شما ازاصول كار و مدارات داخلي راديو صحيح به نظر نميرسد براي اشنايي با اصول كار راديو به بخش اموزش گام به گام و ..... مراجعه فرماييد ....
با مطالعه اون بخش پاسخ سؤال خود را پيدا ميكنيد .
سون سگمنت قطعه با ارزشي در برابر ساير قطعات يك چنين ساعتي نيست در صورت تهيه بقيه قطعات سون سگمنت نو هم تهيه كنيد .
با تشكر .
موفق باشيد .



[mobaraki]

با سلام آقای رجبی
در خصوص مدار بوستر حرفه ای 40db که در صفحه 5 قرار داده اید مشکلی برام پیش آمده

مقدار FB1,FB2,FB3,L1,L2,L3,,L4 مقدارشان چقدر است
با تشکر از زحماتتان در سایت



[gadraj]

با سلام آقای رجبی
در خصوص مدار بوستر حرفه ای 40db که در صفحه 5 قرار داده اید مشکلی برام پیش آمده

مقدار fb1,fb2,fb3,l1,l2,l3,,l4 مقدارشان چقدر است
با تشکر از زحماتتان در سایت

با سلام :

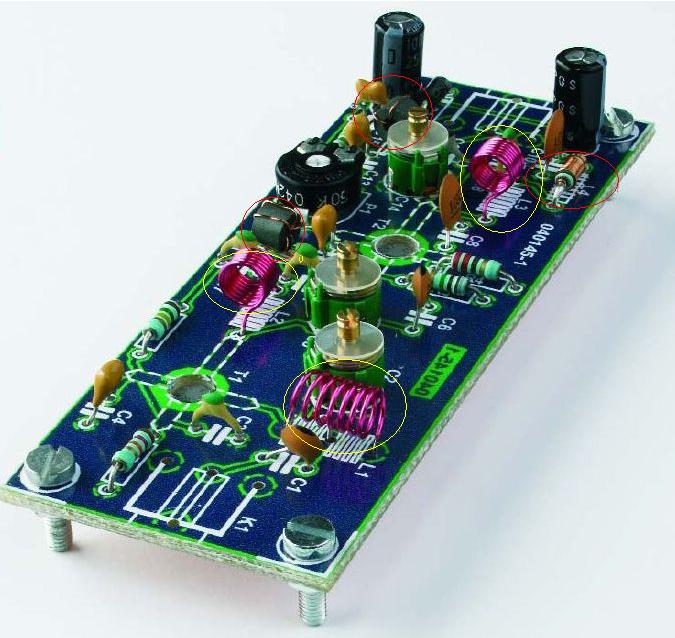

دوست عزيز سيم پيچ ها در تصوير ساخته شده كاملا مشخص هستند كافيست تعداد دور هر كدوم را شمرده و پيچيده و طبق شكل در مدار قرار دهيد . L1..l2..l3..l4
در مورد قطعات fb1 . Fb2 همان rfc (راديو فركانس چوك ) هستند كه روي دانه فريت هر كدوم حدود 5 الي 7 دور سيم شماره 20 الي 25 پيچيده ميشود در شكل كاملا مشخص هستند (همون هسته فريت ها ) .
دواير قرمز رنگ fb و زرد رنگ سيم پيچ ها به تعداد دور هاي سيم پيچ دقت كنيد !
با تشكر .
موفق باشيد .



[Masoud_Y]

با سلام :
نقشه و مدار محافظ يخچال و لوازم برقي خانگي با رله :
با تشكر.
موفق باشيد .

با سلام خدمت اقای رجبی
لطفا در مورد مدار محافظ که در صفحه اول این تایپیک که گذاشتید در صورت امکان از نحوه کار ان یک تحلیل داشته باشید ممنونم میشم
اما سئوالات من
اول – چرا پایه های ورودی و خروجی ایسی رگولاتور به هم متصل هستند ایا ایسی فوق بعنوان دیود زینر کا رمیکند
دوم - از ایسی از دو طبقه عملیاتی استفاده شده که معکوس هستند و دارای دو پتانسیومتر میباشد برای تنظیم زمان تایم تاخیر کدام المان را تغییر دهیم تا متفاوت باشد
سوم – بعد از مونتاز مدار وبعد از گذشت زمان تاخیر رله یک الی دو ثانیه جذب کرده و دوباره ازاد میشود مشکل کجاست ایسی و ترانزیستور تعویض شده اما مشکل رفع نشد
با تشکر از راهنماییتان



[gadraj]

با سلام خدمت اقای رجبی
لطفا در مورد مدار محافظ که در صفحه اول این تایپیک که گذاشتید در صورت امکان از نحوه کار ان یک تحلیل داشته باشید ممنونم میشم
اما سئوالات من
اول – چرا پایه های ورودی و خروجی ایسی رگولاتور به هم متصل هستند ایا ایسی فوق بعنوان دیود زینر کا رمیکند
دوم - از ایسی از دو طبقه عملیاتی استفاده شده که معکوس هستند و دارای دو پتانسیومتر میباشد برای تنظیم زمان تایم تاخیر کدام المان را تغییر دهیم تا متفاوت باشد
سوم – بعد از مونتاز مدار وبعد از گذشت زمان تاخیر رله یک الی دو ثانیه جذب کرده و دوباره ازاد میشود مشکل کجاست ایسی و ترانزیستور تعویض شده اما مشکل رفع نشد
با تشکر از راهنماییتان

با سلام :
دوست عزيز ابتدا پاسخ ها ميزارم و سرفرصت يك تشريحي هم تقديم ميكنم :
1 = ورودي و خروجي رگولاتور بهم وصل نيستند و سيم رابط كه ازبالا اومده و از روي سيم خروجي رگولاتور رد شده فقط به مقاومت ها وصل ميشه (در نقشه خواني نقاطي كه بايد بهم وصل شوند را با نقطه تو پر روي خط نشان ميدهند ) . لذا اي سي فوق يك رگولاتور مستقلي كار ميكند و زينر نيست .
2 = از يك ايسي lm324 كه شامل 4 اپ امپ ميباشد در اينجا فقط از دو اپ امپ ان استفاده شده و دو عدد ديگر بيكار هستند .
منظور شما را از ( معکوس هستند و ) متوجه نشدم ولي يكي از اپ امپ ها براي اشكار سازي سطح حداكثر{ اوور ولتاژ } و ديگري براي حداقل ولتاژ جذب رله مي باشند كه پتانسيومتر ها (يكي براي حداكثر ولتاژ برق شهر براي قطع رله و ديگري براي حداقل ولتاژ ) هم اين سطوح را تا حدودي كنترل ميكنند .
در اين مدار تاخير به ان صورت در نظر گرفته نشده و حفاظت فقط در مقابل ولتاژهاي بالاتر و پايين تر از حد معمول برق شهر ميباشد .
هيچ دليلي ندارد كه رله بعد از 2 ثانيه جذب شود و بايد بلافاصله مدار را كه روشن كردين بايد لحظه اي رله جذب شده و اگر :
الف : برق شهر بيشتر از حد معمول باشد {قابل تنظيم از 200 الي 240 ولت} رله فورا قطع و جريان مدار مصرفي را قطع خواهد كرد .
ب = برق شهر نرمال هست در نتيجه رله جذب خواهد ماند و مشگلي نبايد داشته باشيد .
ج = برق شهر كمتر از مقدار تعيين شده باشد ( از 180 ولت كمتر ) در اين مرحله نيز باتوجه به عملكرد مدار رله بايد بلافاصله قطع و جريان مصرف كنند ه نيز قطع ميگردد تا موقعي كه برق شهر نرمال گردد و مدار بطور اتوماتيك بكار افتد {رله جذب و دستگاه مصرفي راه اندازي شود }
با توجه به توضيحات فوق اگر مشگلي داشتيد از قطعات مصرفي و مدارتان توضيح بيشتري بزاريد تا در خدمت باشم .
نكته ديگر اينكه ميتوان در همين مدار تغييراتي داده و يك تايمر 4 دقيقه اي نيز به ان اضافه كرد .
با تشكر .
موفق باشيد .



[gadraj]

ولت متر ديجيتالي با سه سون سگمنت

با سلام :

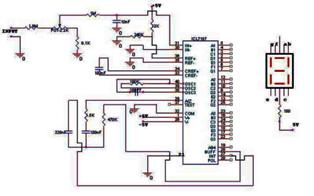

ساده ترين ولت متر dc با نشانگر سون سگمنت تا سه رقم ( تا 999 ولت )
در نوع خود كامل و جالب . فقط با يك اي سي icl7107
كافيست يكبار توسط پتانسيومتر در ورودي مدار را تنظيم (كاليبره ) كنيد درنوع ساخته شده تجارتي تستي كه شد از دقت خوبي { خطاي يك در صد } برخوردار بود .
فايل زيپ با كيفيت بالا .
با تشكر .
موفق باشيد .[hide] [/hide][hide][/hide][hide][/hide][hide]مشاهده فایل‌پیوست VOLTMETERDC10.rar[/hide]
