تاپيك مدارات ساده الكترونيكي براي مبتديان

[MOHSEN&A]

نام میوت و استند بای

بله درست میگید اما تو این نقشه من این دو تا پایه رو از طریق مقاومت 22 کیلو اهم به 12 منبع وصل شده.
همون R1 و R2 هستن دیگه.



[MOHSEN&A]

بین پایه ها هم اتصالی نداریم



[MOHSEN&A]

سلام مجدد.

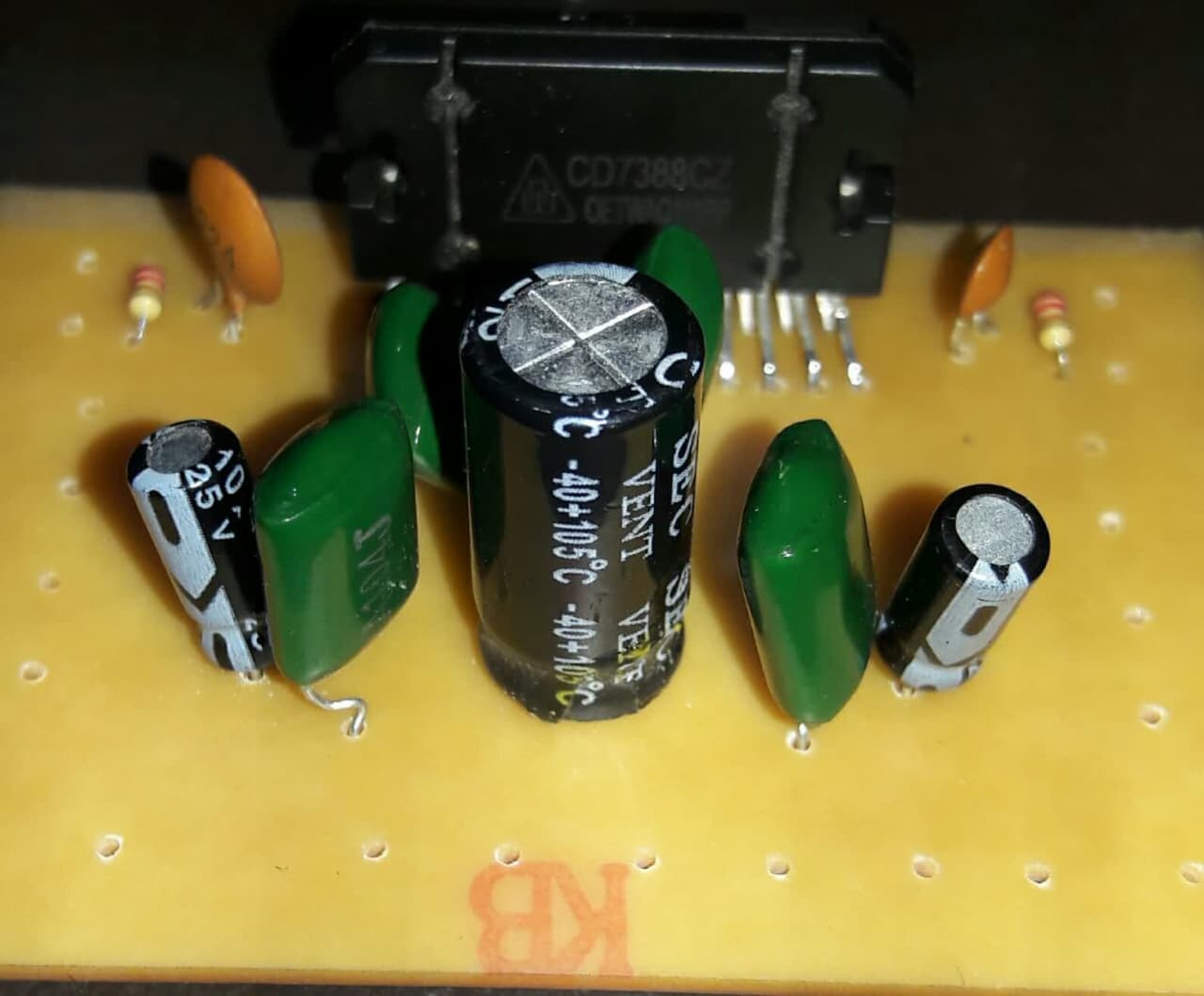

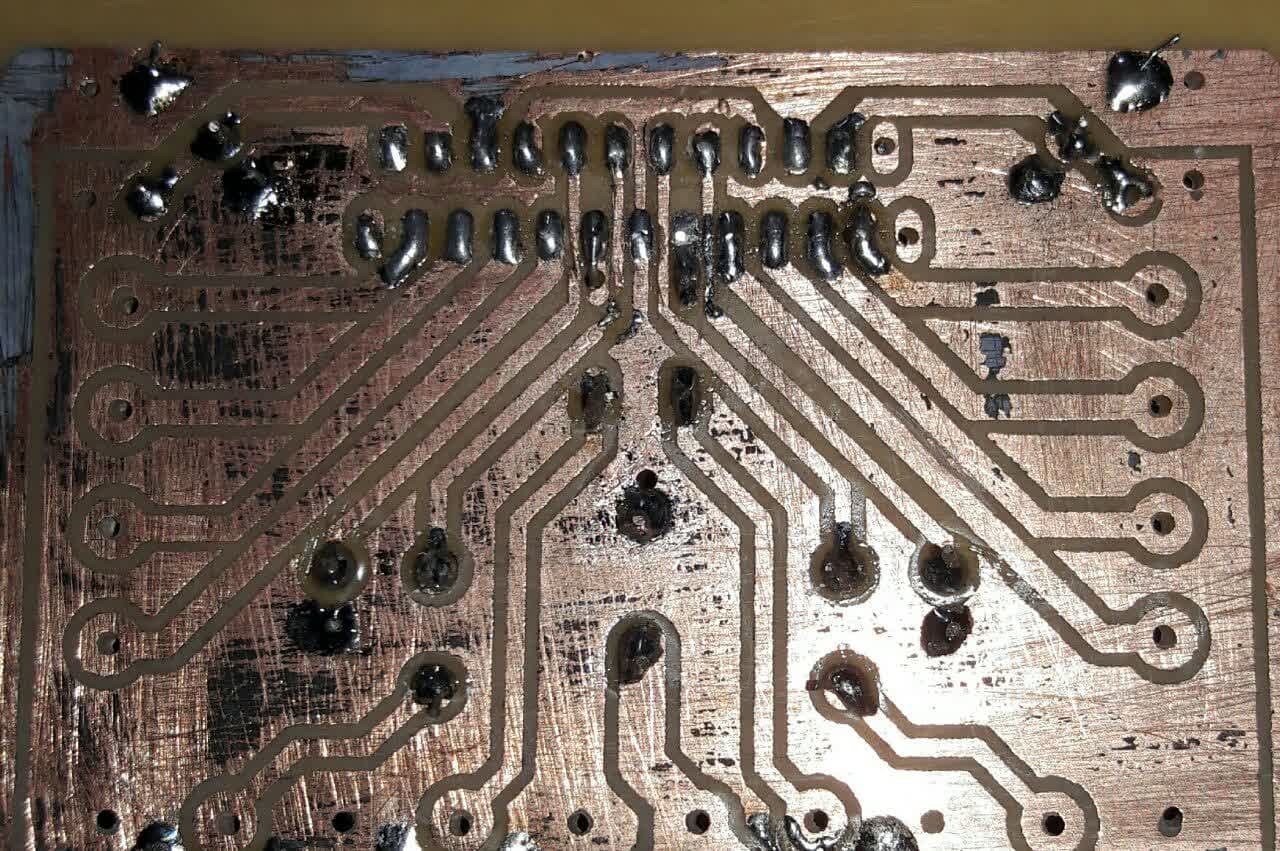

دوستان این مدار دقیقا طبق نقشه کشیده و قطعات نصب شده اما مدار فعال نمیشه.

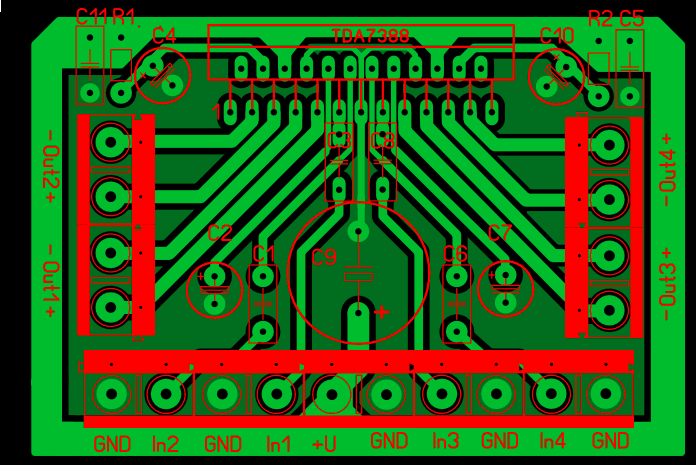

سلام. این برد رو بزنید عالیمشاهده فایل‌پیوست 214371 کار می کنه.

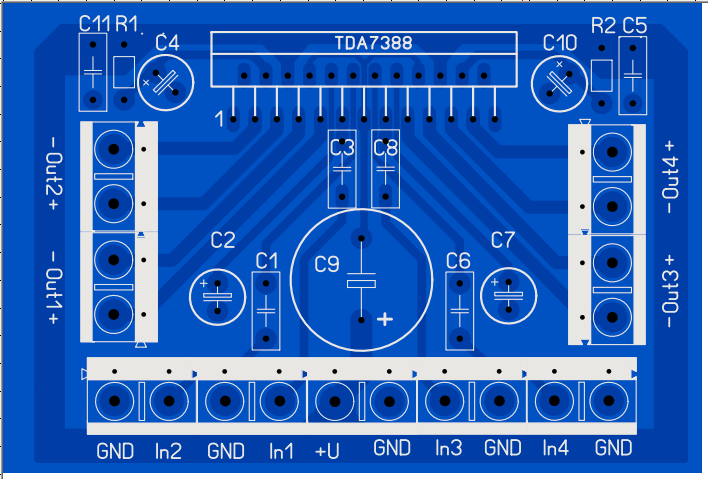

مشاهده فایل‌پیوست 214372

سلام مجدد.
دوستان این مدار دقیقا طبق نقشه کشیده و قطعات نصب شده اما مدار فعال نمیشه،و جریان کشی خیلی پایینی داره کسی نظری در موردش نداره؟
نقشه نیاز به تغییر نداره؟؟



[alimoz]

كنترل كننده دماي اطاق

با سلام :
به كمك اين مدار ميتوانيد دماي اطاق نشيمن خود را تنظيم و يك نواخت نگهداريد :
توضيح :
پتانسيومتر مدار را براي فعال شدن رله مدار به دماي دلخواه تنضيم كنيد چنانچه دما گرم تر و يا سرد از تنظيم دلخواه شما باشد رله عمل كرده وسويچ اصلي بخاري گرم كن يا كولر را روشن ميكند .
لينك كمكي نقشه در فايل ضميمه .
[hide]مشاهده فایل‌پیوست 2626[/hide]
با تشكر .
موفق باشيد .
ادامه دارد:

استاد سلام،من یه مبتدی و علاقمند به الکترونیکم،قصدم اول تشکر از شمای عزیز برای توجه به مبتدی ها وسپس خواستم بدونم از این مدار میتوان در دستگاه جوجه کشی استفاده کرد یعنی دقت کافی برای این کار رو داره،،با تشکر



[NosratB]

سلام.
یه نکته کاربردی و آموزشی میخواستم بپرسم.
.
من زیاد آشنایی ندارم با نقشه خوانی.
.

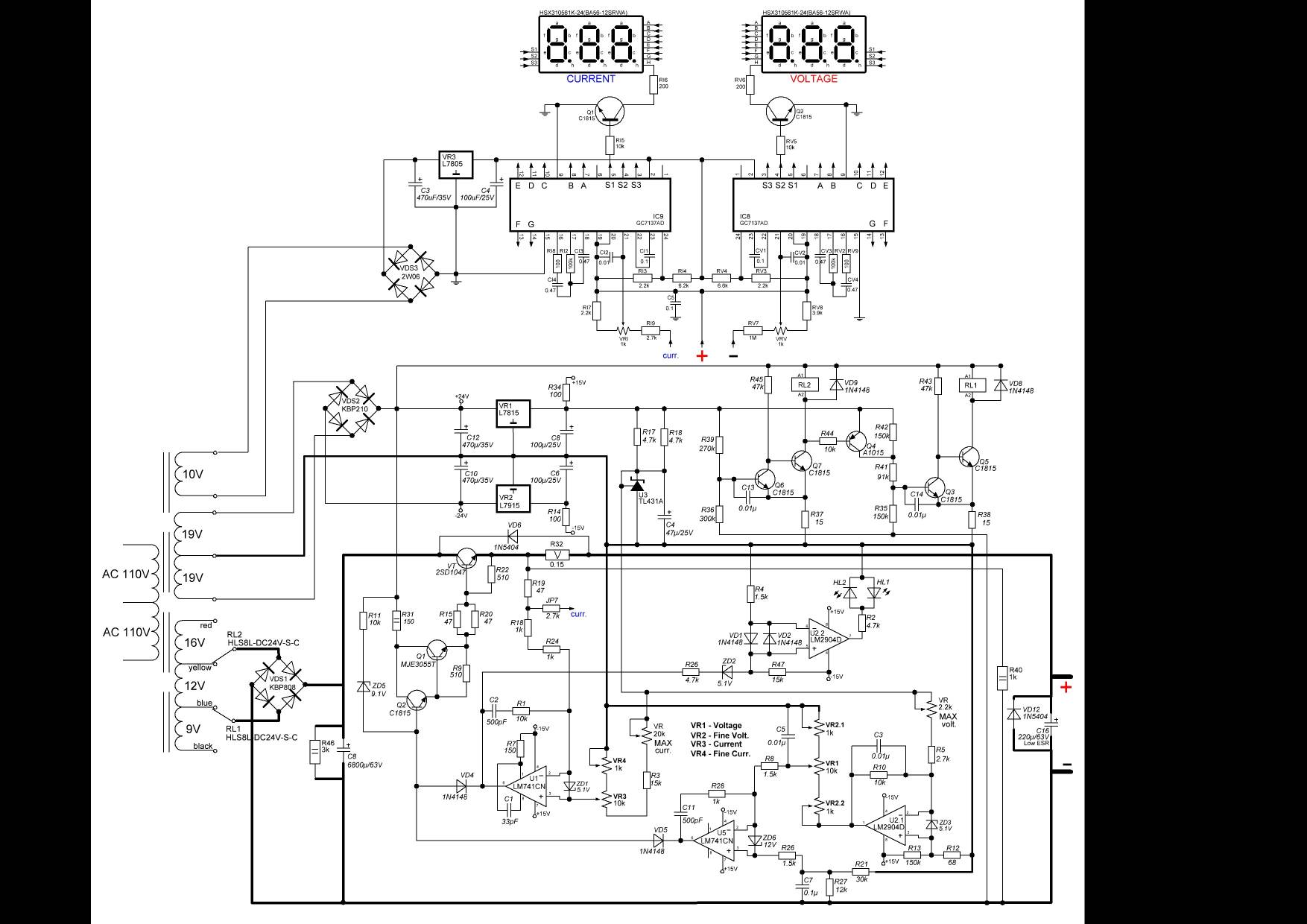

یه سوال در مورد این عکسی که فرستادم دارم.
.
مدار کنترل این نقشه کجا میشه اساتید؟
.
و نشونه های شناخت قسمت مدار کنترل بر روی نقشه ها چیه؟
.
بعبارتی با حضور کدوم قطعه یا نماد میشه فهمید این مثلا فلان بخش میشه قسمت کنترل برد.
.
ممنون میشم از لطفتون.



[jfrras]

سلام .
این نقشه میکرو کنترلر نداره .بصورت انالوگ بوسیله اپ امپ ها کنترل میشه چهار تا علامت مثلت پایین شماتیک مشخصه . کنترل ولتاژ کنترل جریان .و پروتکت زمان اتصال یکی هم که دوتا ال ای دی داره برای مشخص کردن اتصال کوتاهش معمولا قرمز اتصال و سبز حالت عادی
دوتا ای سی بالا یکی برای انازه گیری ولتاژ دومی برای اندازه گیری جریان استفاده شده که روی نمایشگر نشان میدهد .



[forood]

سلام استاد خداقوت شارژرموتوربرقی 72v32aعلت صدای تیک تیک ازداخلش چیه
