تاپيك مدارات ساده الكترونيكي براي مبتديان

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705

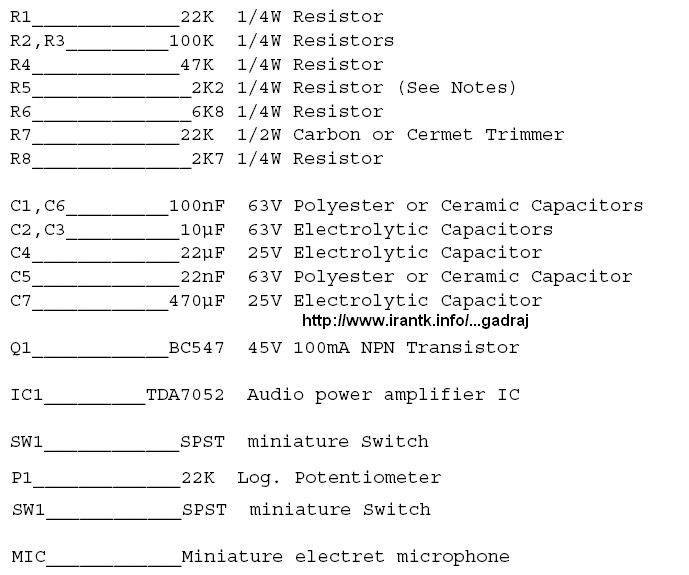

تلفن داخلی دوطرفه (اینترکام )

با سلام :

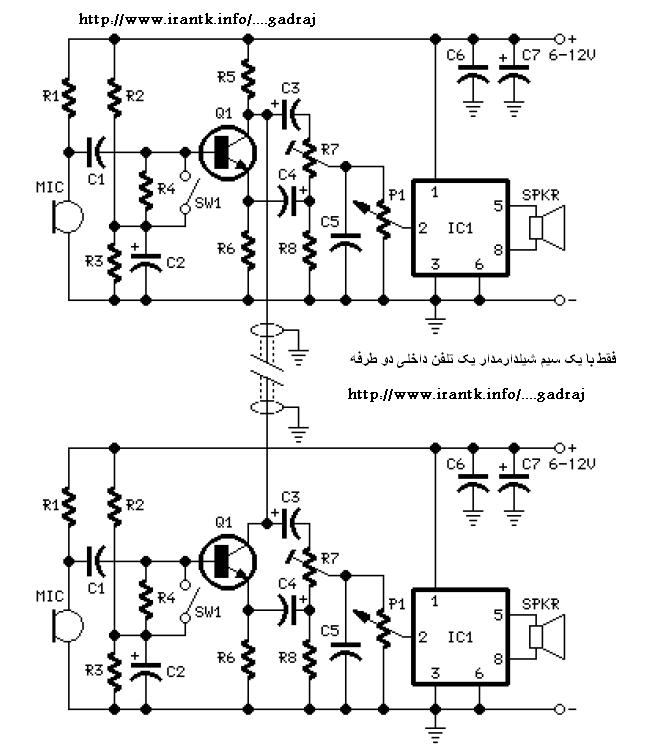

این هم مدار یک تلفن داخلی (اینترکام دوپلکس )
فقط با یک رشته سیم شیلدار ارتباط بین دو تلفن برقرار میشه .
(میتونید از یک ذوج سیم تلفن هم استفاده کنید ولی در شرایط مسیر بستگی دارد احتمالا نویز داشته باشد ) .
شماتیک . لیست قطعات :
با تشکر .
موفق باشید.


پیوست‌ها

  • 65.7 کیلوبایت بازدیدها: 1,727
  • 64.3 کیلوبایت بازدیدها: 1,704
آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705

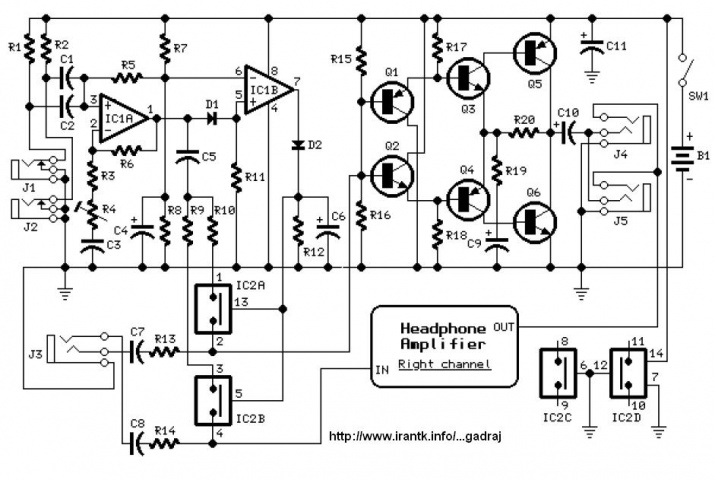

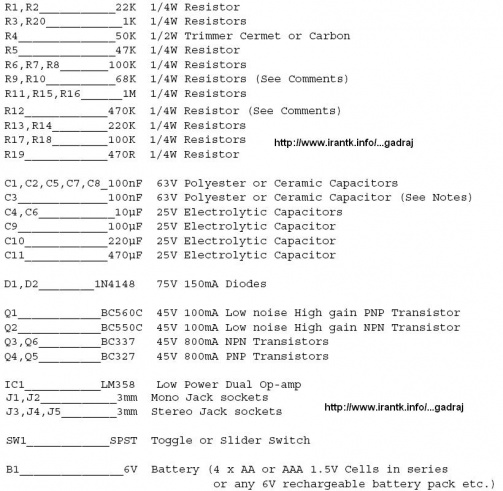

اینترکام مجهز

با سلام :
اینم یک مدار تلفن داخلی با امکانات هد فون و کامل :
شماتیک . لیست قطعات :

با تشکر .
موفق باشید .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705

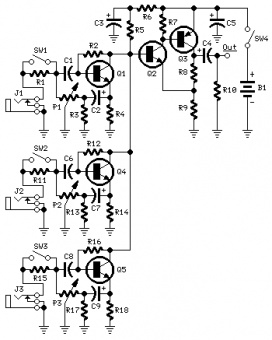

یک میکسر بی دنگ و فنگ

با سلام :
این هم از مدار یک میسر صوتی بدون درد سر و در اکثر مدارات صوتی و دستگاه های ضبط صوت سابق کاربرد داشته جمع و جور و تست شده :
لیست قطعات : شماتیک مدار :


P1,P2,P3_________5K Linear Potentiometers

R1,R11,R15_____180K 1/4W Resistors
R2,R12,R16_______2M2 1/4W Resistors
R3,R13,R17_____750R 1/4W Resistors (See Notes)
R4,R14,R18_______1K 1/4W Resistors
R5______________15K 1/4W Resistor
R6_____________220R 1/4W Resistor
R7_______________1K5 1/4W Resistor
R8_____________820R 1/4W Resistor
R9_____________150R 1/4W Resistor
R10____________100K 1/4W Resistor

C1,C6,C8_________1µF 63V Polyester or Electrolytic Capacitors
C2,C4,C7,C9____100µF 25V Electrolytic Capacitors
C3,C5__________220µF 25V Electrolytic Capacitors

Q1,Q4,Q5______BC550C 45V 100mA Low noise High gain NPN Transistors
Q2____________BC547 45V 100mA General purpose NPN Transistor
Q3____________BC557 45V 100mA General purpose PNP Transistor

J1,J2,J3________3mm or 6mm Mono Jack sockets

SW1,2,3,4______SPST Toggle or Slider Switches

B1_______________9V PP3 Battery

با تشکر .
موفق باشید .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705

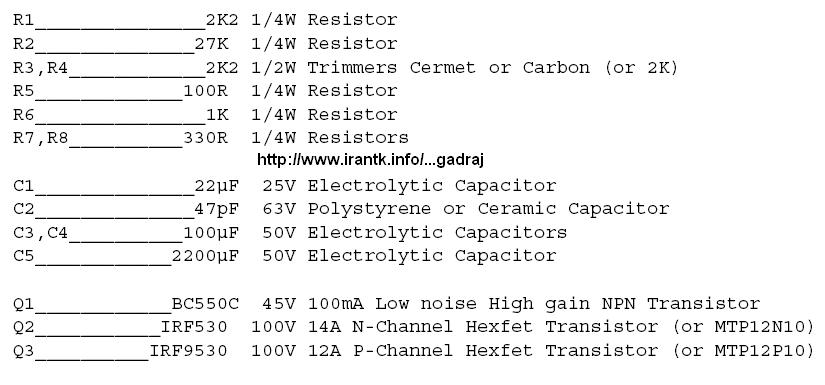

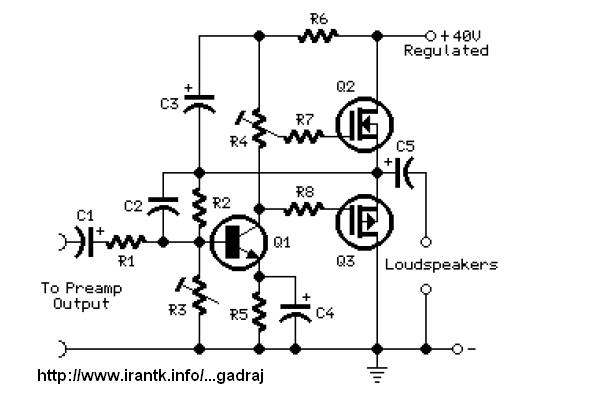

مینی امپلی فایر با موس فیت

با سلام:
برای شروع کار با موس فیت ها این مدار جالب پیشنهاد میشود .
یک مدار جالب و کاربردی با سه ترانزیستور که یکی جی فیت در اولیه و دوتای خروجی موس فیت که به صورت پوش پول کار گرفته شده : شماتیک و لیست قطعات :

با تشکر .
موفق باشید .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705

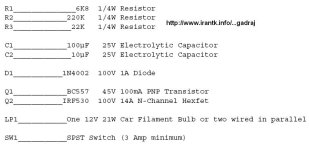

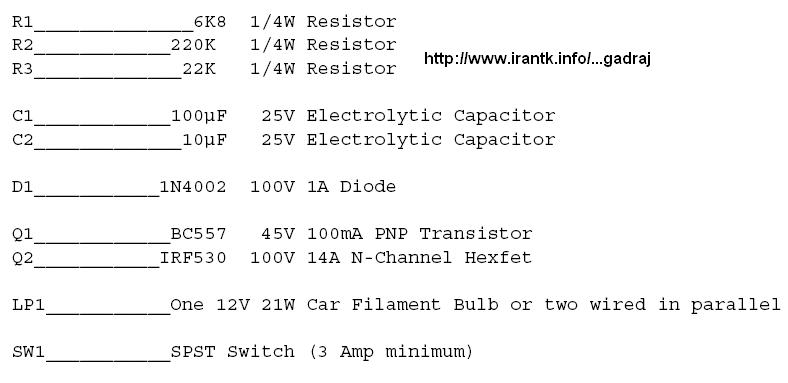

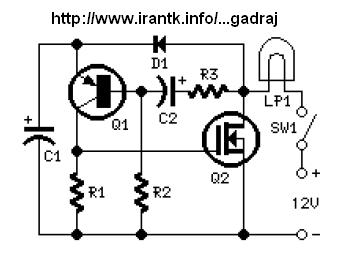

فلاشر 12 ولتی

با سلام :
اگر می خواهید یک لامپ 12 ولتی چشمک زن در موتور سیکلت یا ماشین خود داشته باشید (مثل یک چراغ راهنما یا احتیاط ) این مدار برای شماست .تست شده و تضمینی ......
باتشکر .
موفق باشید .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705

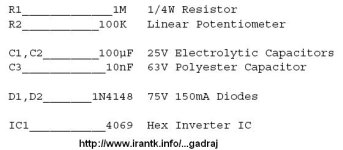

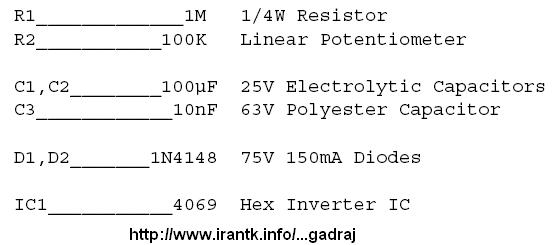

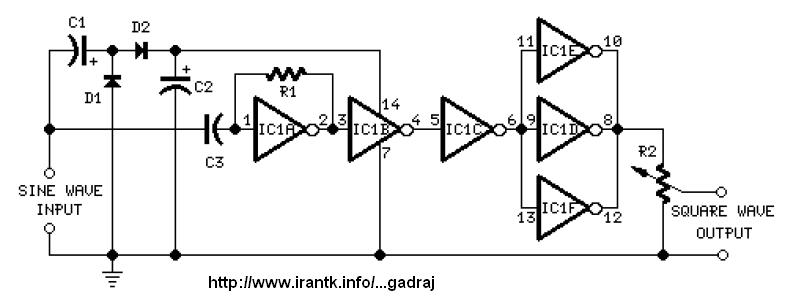

مبدل امواج سینوسی به مربعی

با سلام :
یک مدار ساده که قادر است امواج سینوسی را به شکل موج مربعی تبدیل کند .
(برای تست و اندازه گیری لول (مقدار ) امواج صوتی )
با تشکر .
موفق باشید .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705

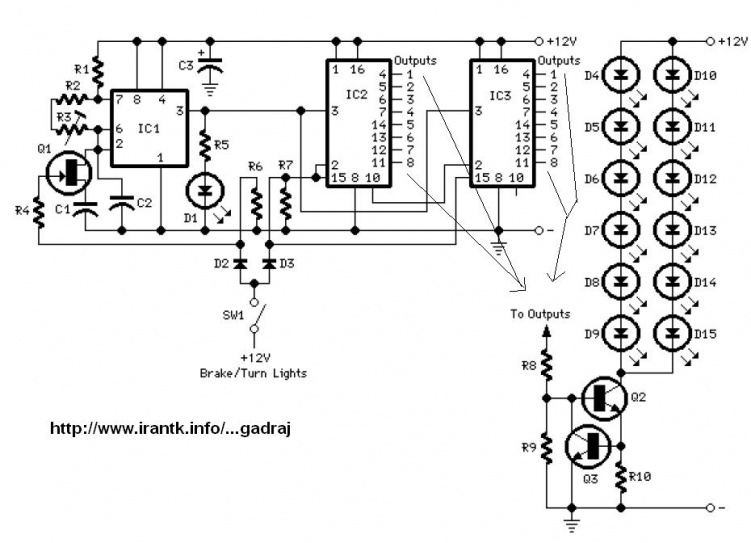

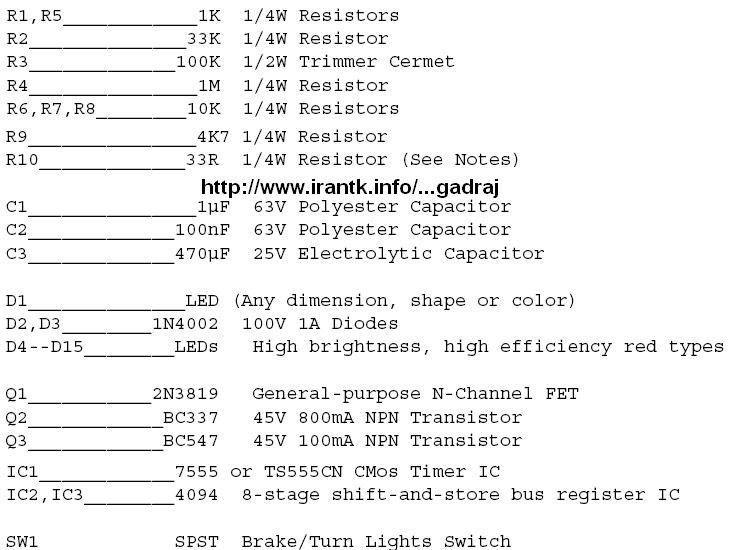

چراغهای گردان

با سلام :
مداری که شاهدش هستید یک مدار جالب با اندک قطعات خود قادر است شانزده سری ال ای دی که هر سری شامل دوازده عدد ال ای دی میباشد را به صورت چرخان و ترتیبی به نمایش در اورد شما میتوانید با یک سبک خاصی این ال ای دی ها را طوری بغل هم ارایش دهید که نوشتار یا منظره جالب توجهی در حال حرکت را نمایش دهد :
با تشکر .
موفق باشید .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705

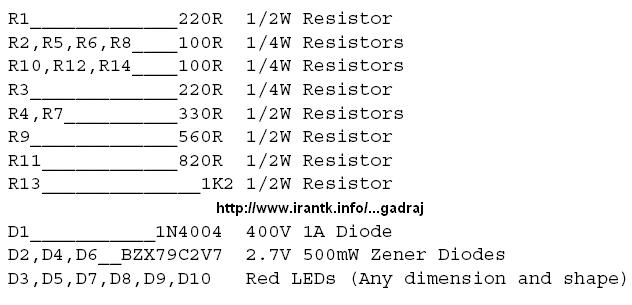

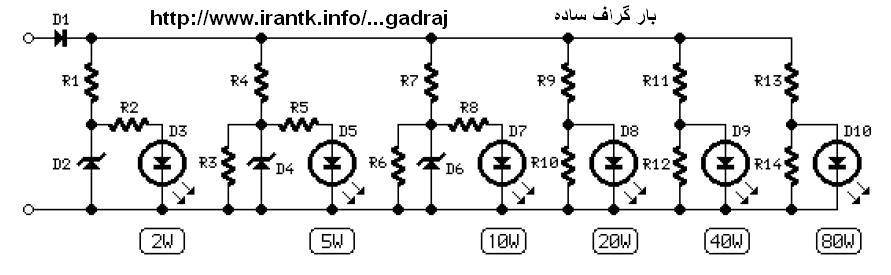

بارگراف

با سلام :
بار گراف ها مداراتی هستند که به نسبت دامنه های ورودی شان ال ای دی هایی را به ترتیب روشن و خاموش میکنند (مدل پیشرفته تر این مدارات را در اصطلاح الکترونیک vumetr گویند ) .
مداری ساده و کاربردی برای نشانگر میزان خروجی امپلی فایر با قدرت متوسط شما ..
با تشکر .
موفق باشید .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705

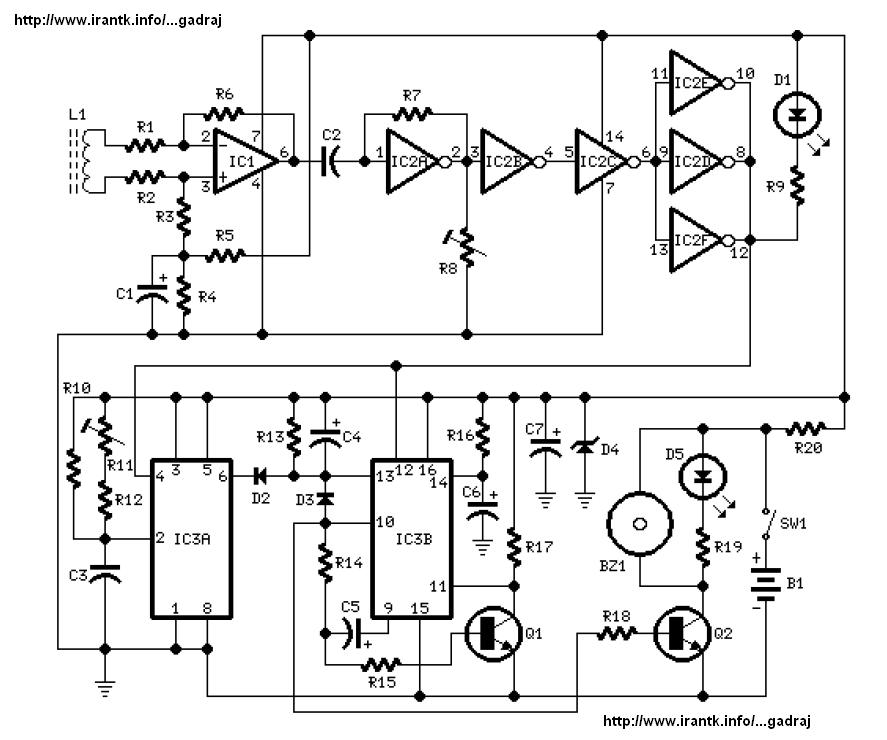

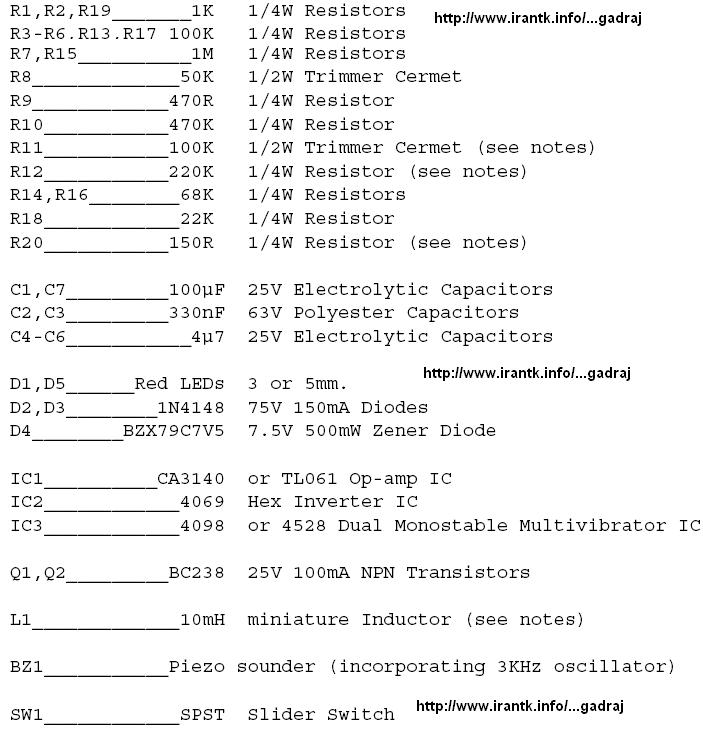

هشدار دهنده اضافی سرعت

با سلام :
تاکومتر ها مداراتی هستند که سرعت یک خودرو در حال حرکت را نمایش میدهند البته امروزا با بهره گیری از مدارات دیجیتالی پیشرفته با امکانات بیشتری این مدارات در اختیار رانندگان میباشد که مدارات پیچیده ای دارند مداری که مشاهده می کنید قادر است سرعت خودرو را در محدوده تنظیمی توسط خود کاربر (راننده ) توسط یک ال ای دی نمایش دهد حال چنانچه سرعت بیش از حد تعریف شده باشد بیزر دستگاه به صورت مقطع بیپ زده و راننده را هشدار میدهد .
سیم پیچ l1 شامل 120 الی 150 دور سیم نمره 20 دور یک پلاستیک لوله به قطر حدود 5 سانتی متر که حول و دور بر کویل ماشین یا سیستم جرقه زنی قرار میگیرد مسلما از سنسور های دیگری برای مدار می توان استفاده کرد .
با تشکر .
موفق باشید .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,705
1 کیلوهرتز پالس جنراتور

با سلام :
پالس جنراتور ها مداراتی هستند که برای تست بازدهی مدارات در طبقات مختلف دستگاه ها ی صوتی امپلی فایر ها کاربرد دارند ومعمولا فرکانس استاندارد اینگونه مولد ها در محدوده 800 هرتز الی یک کیلو هرتز (میانگین و بهترین پهنای فرکانس های صوتی ) میباشد .
مدار حاضر سیگنالی به فرکانس یک کیلو هرتز با شکل موج سینوسی در خروجی خود تولید میکند که با تزریق ان به ورودی طبقات صوتی در رادیو و تلویزیون و امپلی فایر ها و... و تست بازدهی (ریسپانس یا پاسخ فرکانسی ) کاربرد دارد .
لیست قطعات :

R1____________5K6 1/4W ResistorR2____________1K8 1/4W ResistorR3,R4________15K 1/4W ResistorsR5__________500R 1/2W Trimmer CermetR6__________330R 1/4W ResistorR7__________470R Linear PotentiometerC1,C2________10nF 63V Polyester CapacitorsC3__________100µF 25V Electrolytic CapacitorC4__________470nF 63V Polyester CapacitorQ1,Q2_______BC238 25V 100mA NPN TransistorsLP1___________12V 40mA Filament Lamp Bulb (See Notes)J1__________Phono chassis SocketSW1__________SPST Slider SwitchB1_____________9V PP3Clip for 9V PP3 Batteryبا تشکر .
موفق باشید .


پیوست‌ها
