تاپيك مدارات ساده الكترونيكي براي مبتديان

[gadraj]

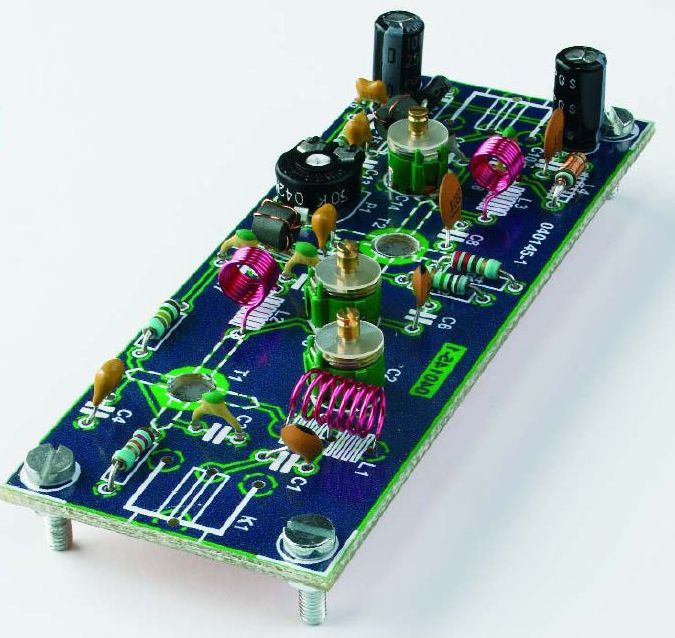

بوستر انتن حرفه اي

دوستان کسی میتواند مدار تقویت آنتن تلویزیون (با تشدید خوب و تقویت بالا) برام بگذارد
با تشکر
ببخشید تشدید نوشتم چون کلمه ********** نشون داده نمیشه

با سلام :

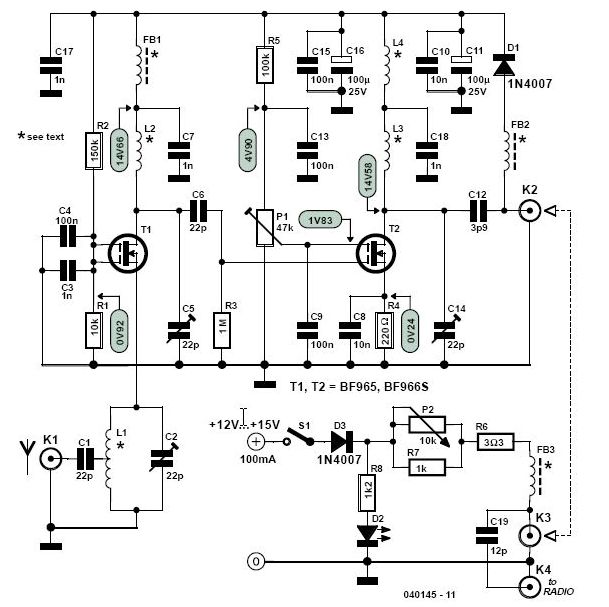

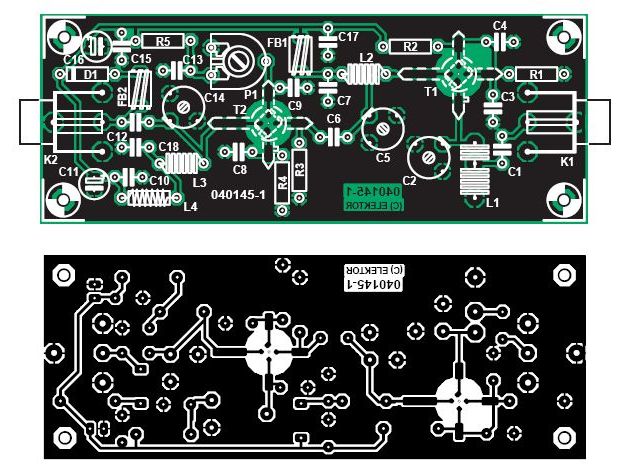

علي جون بفرما يك بوستر ايده ال و حرفه اي كه بايد در تنظيمات اوليه ان مهارت بخرج دهيد (40 db ) با تغذيه پاي تلويزيون كه با مارك ناسيونال پاناسونيك در بازار به قيمت بالايي ميفروشند بازم اگه مشگلي بود برام پيام بزاريد .
دانلود کنید : [hide] [/hide]
با تشكر .
موفق باشيد .



[ali_r714]

رادیو گوشی

مدار زیر یک مدار رادیو گوشی با دو عدد ترانزیستور است. گوشی این رادیو از نوع کریستالی است



[gadraj]

فرستنده fm واقعي

با سلام :
ميدانيد كه در ارسال سيگنال با روش مدولاسيون FM شما بايد ابتدا سيگنال صوتي حاصل از منبع صوتي (به پهناي 4 كيلو هرتز ) را در يك اوسيلاتوروابسته به ولتاژ ورودي اش ( VCO) به پهناي 19 كيلوهرتز مدوله كرده و سپس اين سيگنال را به قسمت اوسيلاتور و تقويت RF اعمال نماييد تا سيگنالهاي صوتي شما با استاندارد FM در انتن پخش گردند .
فرستنده هاي ساده اف ام كه تا بحال ملاحظه كرده ايد با اعمال مستقيم سيگنال صوتي به بيس ترانزيستور RF به نام مدولاسيون اف ام كار ميكنند كه داراي معايبي وغير استاندارد مدولاسيون FM هستند كه گيرنده هاي اين نوع فرستنده ها با مشتق و يا با انتگرال گيري از سيگنال دريافتي قادر ميشوند تا سيگنال صوتي را از RF اشكار و در بلندگو پخش نمايند كه معمولا بدون در نظر گرفتن اين موارد و به غلط اين نوع فرستنده ها نيز به FM معروف هستند .
مداري كه ملاحظه ميكنيد يك فرستنده استاندارد FM واقعي بوده و بدون لغزش و تو دماغي قادر است سيگنال صوتي را با روش هاي استاندارد ياد شده در بالا بر روي انتن توزيع نمايد .
پتانسيومتر R2 در مدار اوليه اجازه ميدهد توسط دو ديودهاي خازني موجود ( وارياكابس ) فركانس ساخته شده (88~108 mhz ) روي سيم پيچ L 19 كيلوهرتز انحراف د ا شته باشد و با توجه به سيم بندي ميكروفون سيگنال صوتي نيز به اين قسمت اعمال شده وروي 19 كيلوهرتز مدوله شده و و حاصل خروجي مدار فوق توسط خازن C5 به ورودي (بيس ) ترانزيستور مدارات بعدي اوسيلاتور FM كوپلاژ و پس از تبديل و تقويت با فركانس باند FM كه روي سيم پيچ L موجود بود را از انتن پخش ميكند .

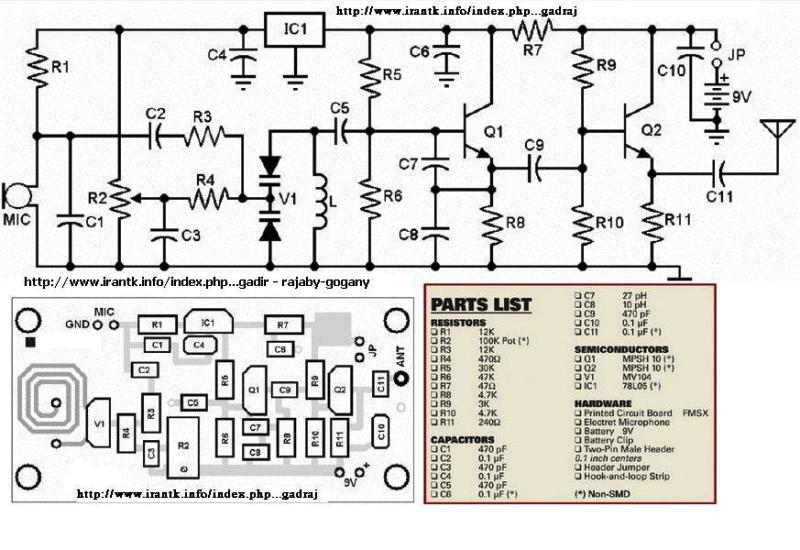

شماتيك مدار و فيبرچاپي و ليست قطعات مصرفي را در شكل هاي پيوستي ملاحظه ميكنيد .فايل رار با كيفيت بالا :
با تشكر .
موفق باشيد .



[gadraj]

مدار زیر یک مدار رادیو گوشی با دو عدد ترانزیستور است. گوشی این رادیو از نوع کریستالی است

با سلام :

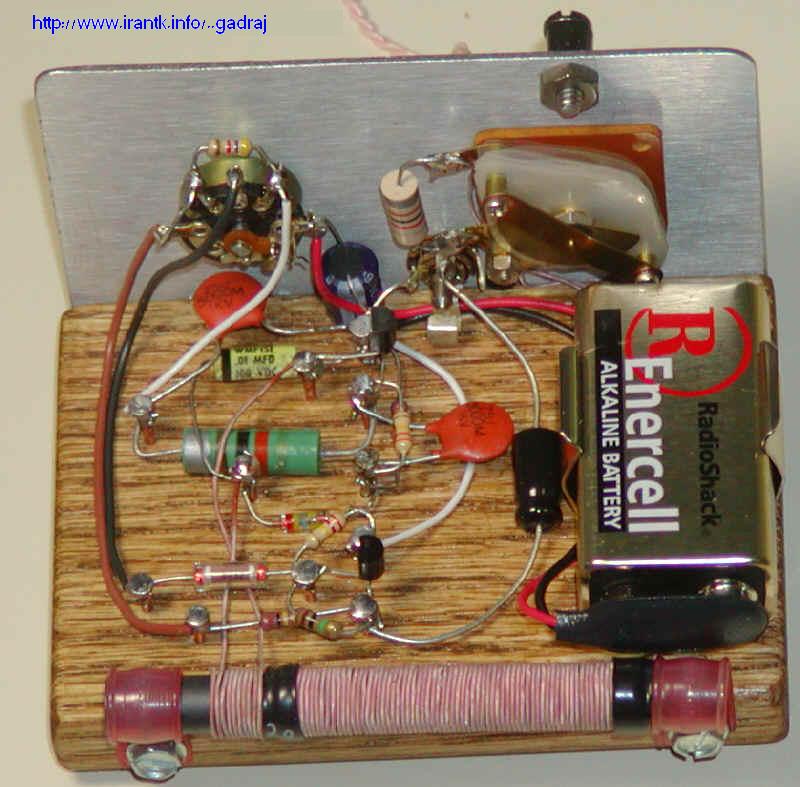

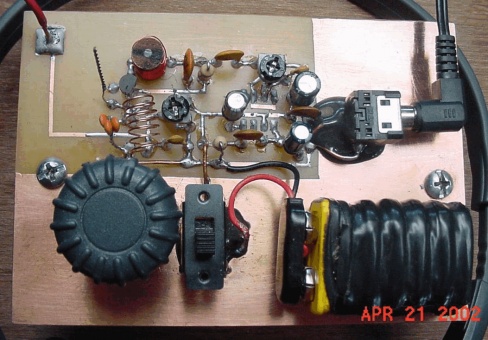

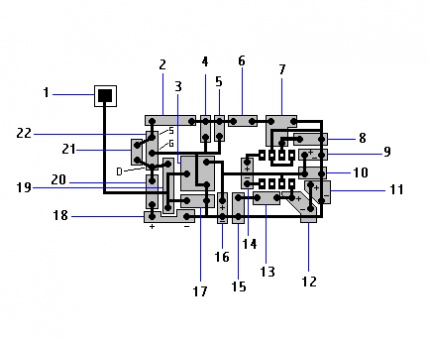

جهت راهنمايي در مونتاژ اين مدار اين هم شكلي از ساخته شده مدار طرح اين دوست خوبمون :
به نحوه سيم پيچي فريت انتن و جاگذاري قطعات دقت كنيد .
با تشكر از دوست خوبم كه اين نقشه جالب را اپلود كردند .
موفق باشيد.



[ali_r714]

مبدل ولتاژ 6 به 12 ولت مستقیم

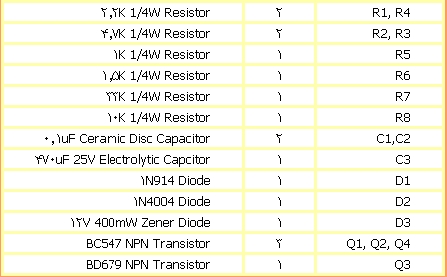

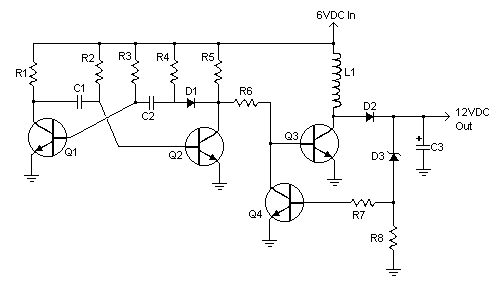

این هم یک مبدل ولتاژ 6 به 12 ولت مستقیم



[ali_r714]

vU متر دیجیتال 5 کانله

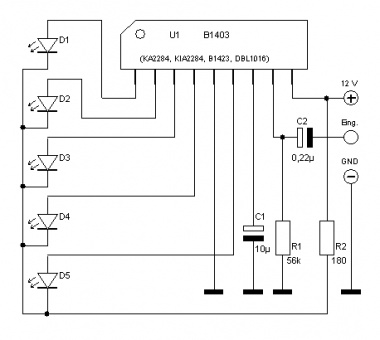

دوستان این هم یک ویو متر دیجیتال با 5 کانال خروجی



[gadraj]

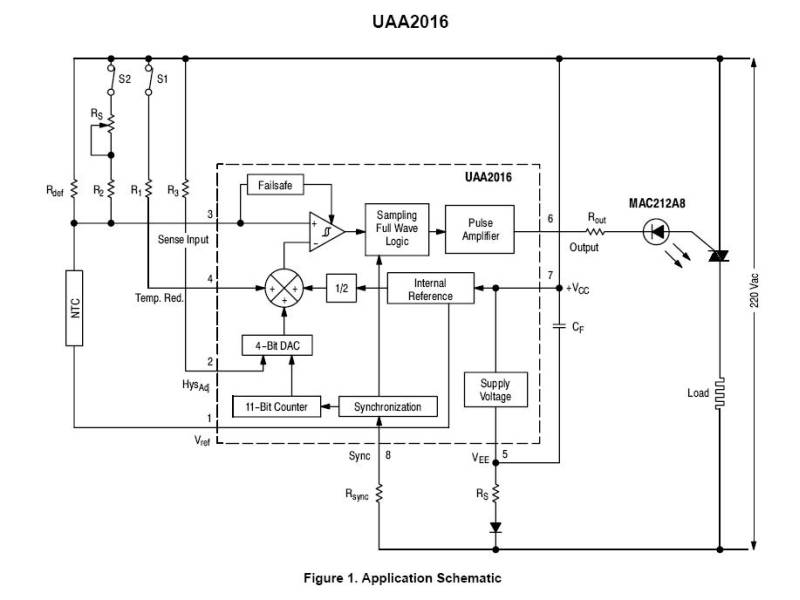

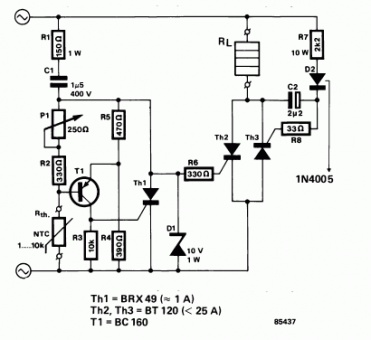

مدارات كنترل حرارت (ترموستات )

با سلام :

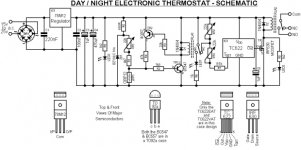

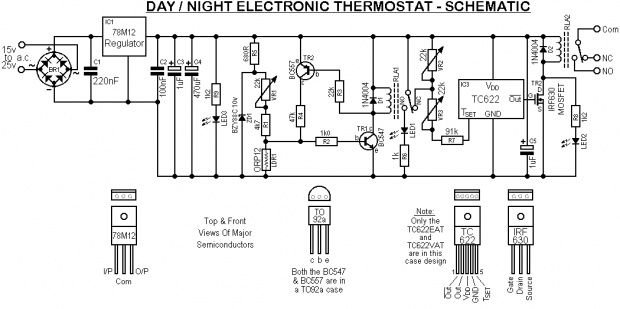

اين هم چند تا مدار كنترل حرارت ساده براي مصارف مختلف (كنترل دما با تشخيص شب و روز ) و .....:
كنترل حرارت منفي و .........
يك كنترل كننده دماي هويه و .....
با تشكر .
موفق باشيد .



[ali_r714]

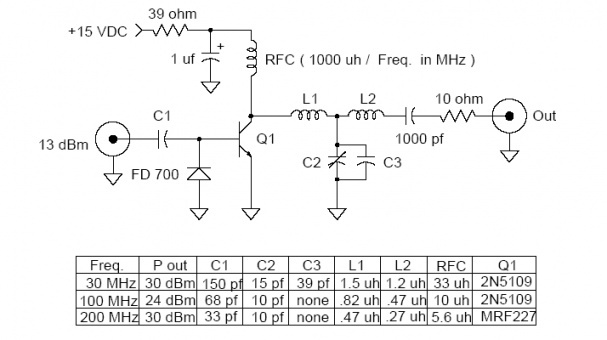

تقویت و افزایش برد فرستنده هافرکانسهای 30 تا 300 مگاهرتز

این هم یک مدار برای تقویت و افزایش برد فرستنده های فرکانسهای 30 تا 300 مگاهرتز



[ali_r714]

رادیو fm

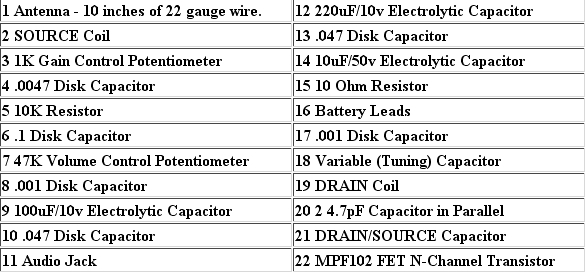

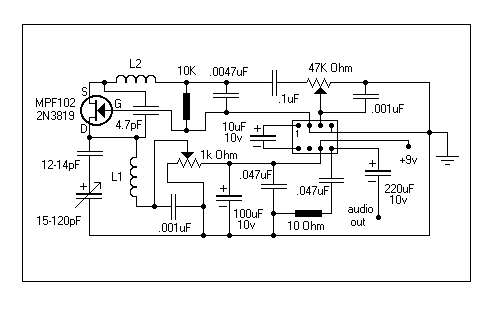

دوستان این هم مدار یک رادیو اف ام کوچک



[ali_r714]

رادیوی fm فقط با یک آیسی

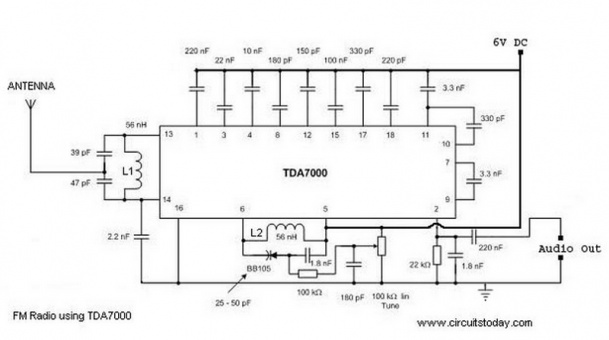

دوستان این هم مدار رادیوی fm فقط با یک آیسی
​

[hide] مشاهده فایل‌پیوست TDA 7000.pdf[/hide]

این هم دیتاشیت آیسی
​
