تاپيك مدارات ساده الكترونيكي براي مبتديان

[jozef_2536]

سلام مدار عملی تبدیل برق 115ولت 400هرتز به 220 ولت 60 هرتز را لازم دارم کسی میتونه کمک کنه



[daniyal18]

مبدل dc 2 ac اينورتر 12 به 220

با سلام :
مدار ساده اي براي تبديل 12 ولت به 220 ولت :
با تشكر.
موفق باشيد .

درود تشکر از زحماتتون ..
این مدار تا چه حد توان کارکرد داره ؟



[farshid313]

سلام مهندس اگه امکانش هست مدار تقویت آنتن موبایل بگذارید.
ممنون



[MOHSEN&A]

سلام
وقت بخیر جناب آقای مهندس رجبی عزیز ، لطفا یه مدار واقعا عملی از TDA7388 اگر داخل آرشیو دارید زحمت ارسالش رو بکشید.
داخل سایت رو گشتم چیزی پیدا نکردم.
اینو از داخل یه سایت خارجی پیدا کردم ولی ازش مطمئن نیستم اگه بنظرتو مشکلی نداره همینو اجر کنم و نتیجش رو ارائه بدم داخل سایت.



[Am_in]

فرستنده fm براي تلفن

با سلام :
مدار زير را مونتاژ كرده و گيره ها را به خط تلفن وصل كنيد تمام مكالمات و صداهاي موجود در خط را در فاصله 100 متري از fm راديو گوش كنيد .
با تشكر .
موفق باشيد .



[jfrras]

سلام
وقت بخیر جناب آقای مهندس رجبی عزیز ، لطفا یه مدار واقعا عملی از TDA7388 اگر داخل آرشیو دارید زحمت ارسالش رو بکشید.
داخل سایت رو گشتم چیزی پیدا نکردم.
اینو از داخل یه سایت خارجی پیدا کردم ولی ازش مطمئن نیستم اگه بنظرتو مشکلی نداره همینو اجر کنم و نتیجش رو ارائه بدم داخل سایت.

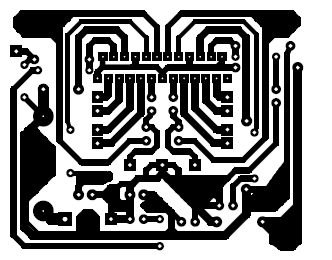

مشاهده فایل‌پیوست 214345

سلام. این برد رو بزنید عالی

کار می کنه.



[MOHSEN&A]

سلام.
خیلی ممنونم از زحمتی که برام کشیدید استاد عزیزم ، همیشه اسباب زحمتتون بودیم فقط.

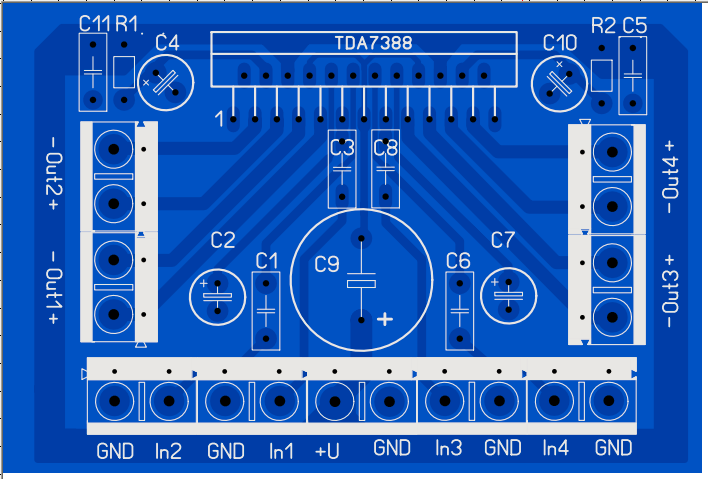

سلام. این برد رو بزنید عالیمشاهده فایل‌پیوست 214371 کار می کنه.
مشاهده فایل‌پیوست 214372

من تو این هفته و بعد از تایید شما شش تا ازش مونتاژ میکنم برای نمونه.
100% اوکی هست این نقشه؟؟؟



[jfrras]

سلام.
خیلی ممنونم از زحمتی که برام کشیدید استاد عزیزم ، همیشه اسباب زحمتتون بودیم فقط.



من تو این هفته و بعد از تایید شما شش تا ازش مونتاژ میکنم برای نمونه.
100% اوکی هست این نقشه؟؟؟

سلام .من زدم کار کرد یدون تست کنید...



[MOHSEN&A]

سلام .من زدم کار کرد یدون تست کنید...

سلام.
شب بخیر.
تو همین ساعت یکی مونتاژ کردم ولی چون مقادیر رو نداشتم خازن های ۲،۴،۷،۱۰ رو ۱۰ میکرو ۵۰ ولت
گذاشتم مقاومت های ۱،۲ رو ۲۲ کیلو گذاشتم c9 رو ۱۵۰۰ میکرو و برای ورودی از ۱۰۵ استفاده کردم...
بعد از شارژ c9 جریان روی یک میکی آمپر هست و خروجی نداره.
روی دو سر مقاومت های ۱ و ۲ ولتاژ ۱۲ رو دارم.
راهنمایی کنید مشکل از کجاست؟
چرا از پایه های ۱،۲،۲۴،۲۵ استفاده نشده؟



[jfrras]

سلام.
شب بخیر.
تو همین ساعت یکی مونتاژ کردم ولی چون مقادیر رو نداشتم خازن های ۲،۴،۷،۱۰ رو ۱۰ میکرو ۵۰ ولت
گذاشتم مقاومت های ۱،۲ رو ۲۲ کیلو گذاشتم c9 رو ۱۵۰۰ میکرو و برای ورودی از ۱۰۵ استفاده کردم...
بعد از شارژ c9 جریان روی یک میکی آمپر هست و خروجی نداره.
روی دو سر مقاومت های ۱ و ۲ ولتاژ ۱۲ رو دارم.
راهنمایی کنید مشکل از کجاست؟
چرا از پایه های ۱،۲،۲۴،۲۵ استفاده نشده؟

` سلام وقت بخیر
دو تا پایه داره به نام میوت و استند بای اون ها رو طبق دیتا شیت سیم بندی کنید
