تاپيك مدارات ساده الكترونيكي براي مبتديان

[hamed-pc]

سلام
من یک مدار نیاز دارم که بتونه با اعمال ولتاژ مثلا 12 ولت به ورودی . بتونه در خروجی مثلا 1 ولت و یا هر ولتی که نیازه به یک مدار دیگه اعمال کنه
توضیح کامل به اینصورته که : به فرض یک میکرو کنترلی متصل به یک موتور استپر هستش و این میکروکنترل ولتاژی رو به موتور استپر اعمال میکنه حدود 10 الی 12 ولت بسته به دستوریکه میده . حالا من میخوام بشه کاری کرد که به ولتاژ اعمالی که از میکرو به استپ موتور میره مقداری اضافه کنم اما توسط یک مدار دیگه . که این مدار وقتی به ورودیش مثلا 12 ولت وارد میشه بتونه در خروجی که به استپ موتور میره 1 یا 2 ولت و یا 1.5 ولت و یا حتی نیم ولت اعمل کنه که در واقع باعث تعغیر بیشتر استپ موتور بشه .
نکته خیلی مهم اینه که اصلا نمیخواهیم در میکرو اختلالی به وجود بیاد . یعنی ولتاژ اعمالی جداگلنه که به استپ موتور میره باعت نشه به میکرو ولت بیشتر وارد بشه و با میکرو تداخل نکنه
لطفا راهنمایی بفرمایید



[ardalantanha]

سلام خدمت اساتید عزیز
من یه آمپلی فایر با آی سی stk دارم که یکی از دوستام که بلد بود برام درست کرد و خیلی خوب بود تا زمانیکه خواستم ارتقاش بدم اولش 100 وات بود که به 200 وات تغییرش دادم و همون دوستم برام درستش کرد البته زمانیکه 100 وات بود ولوم تریبل و باس نداشت ولی وقتی به 200 وات تغییرش دادم دوستم براش گذاشت ومشکل اینجاست که وقتی به برق وصلش میکنم داخل بلندگو یه صدای ونگ ممتد هست که وقتی موزیک میزارم از کیفیتی که میخوام برخوردار نیست واین صدای ونگ واقعا کلافه م کرده و متاسفانه دیگه به اون دوست عزیز دسترسی ندارم که کمکم کنه
از روز اول که برام درستش کرد بهش گفتم صدای ونگ میده گفت درستش میکنم ولی وقت نکرد برام درستش کنه و الان از شهر ما رفتن
خواهشن کمکم کنید چون اصلا از مدار و الکترونیک سر در نمیارم



[کلات]

پاسخ : كنترل كننده دماي اطاق

سلام براساتید محترم توضیحاتی درباره ای سی U741 درشمانتیک ترمستارت بدین که چطوری وصل میشه ممنون



[امین محمدی]

با سلام
لطفآ يك مدار ترموستات براي تنظيم دماي محيط
اطاق معرفي بفرماييد.
با تشكر
موفق باشيد

مشاهده فایل‌پیوست ترموستات امین الکترونیک.PDF



[امین محمدی]

مشاهده فایل‌پیوست 165001

سلام مدار فوق را چک و تحلیل کن اگر مورد پسند بود فایل میکرو را هم قرار دهم



[امین محمدی]

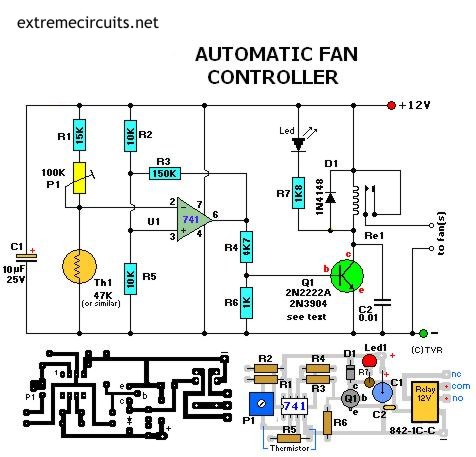

سلام این هم از یک نمونه دیگر



[saeid26]

پاسخ : كنترل سرعت فن 12 ولتي (مناسب براي داخل كيس )

سلام استاد میشه یکم مهربونتر توضیح بدید با قطعات



[muhammad]

مدار بخار ساز 12 ولت میخواستم اگر ممکنه با تشکر از شما



[muhammad]

مدار بخار ساز 12 ولت میخواستم اگر ممکنه با تشکر از شما

مدیر محترم موردی ندارید؟



[Smrj]

پاسخ : اينتركام (تلفن داخلي)

سلام تشکر میکنم از راهنمایتون . این را فک‌کنم بهنام کیت میسازه و میفروشه . اما کیفیت خوبی نداره . یه مدار با کیفت که خوب جواب بده و نویز نداشته باشه . ممنون میشم راهنمایی کنید
