ميكروفون بيسيم hf

با سلام :

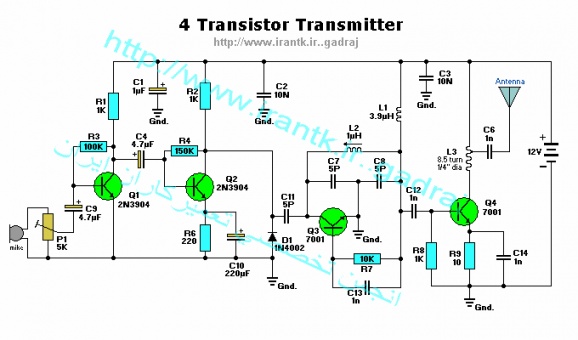

اين هم يك مدار ميكروفون بيسيم چهار ترانزيستوري كه تست شده و بازده مطلوبي دارد .
شرح سيم پيچ و... روي نقشه .
[hide] [/hide]
ادامه دارد:
با تشكر .
موفق باشيد .



[gadraj]

ميكروفون بيسيم نسبتا حرفه اي

با سلام :

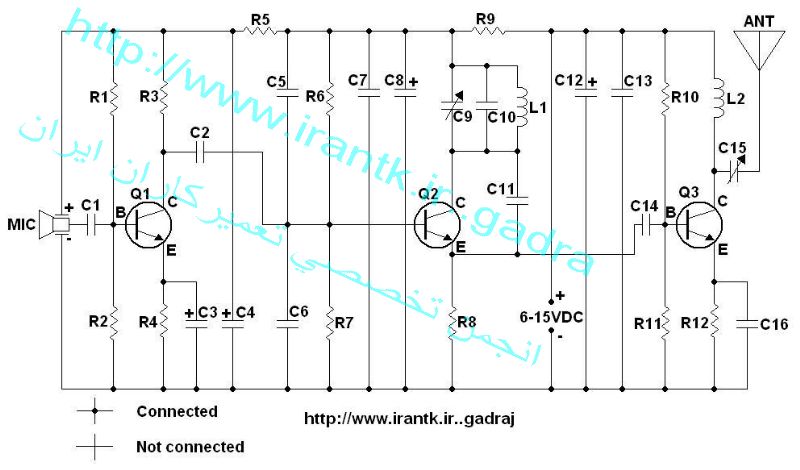

اين هم مدار يك ميكروفون بيسيم نسبتا حرفه اي كه توسط تعدادي از شركت ها توليد و روانه بازار تجارت گرديده .
[hide]مشاهده فایل‌پیوست FM Wireless Microphone.rar[/hide]
ادامه دارد :
با تشكر .
موفق باشيد .



[gadraj]

ميروفون بيسيم ساده

با سلام :

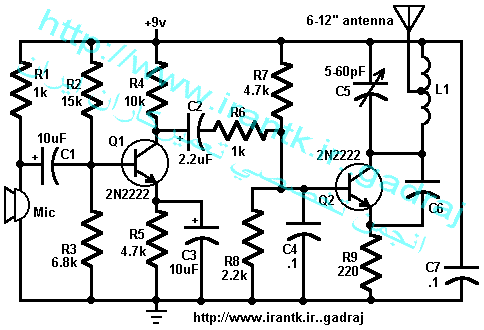

اين هم يك مدار خيلي ساده كه براي تست و اسباب بازي كاربرد خوبي دارد .
[hide][/hide]
ادامه دارد .
با تشكر .
موفق باشيد .



[gadraj]

گيرنده خيلي ساده hf

با سلام :

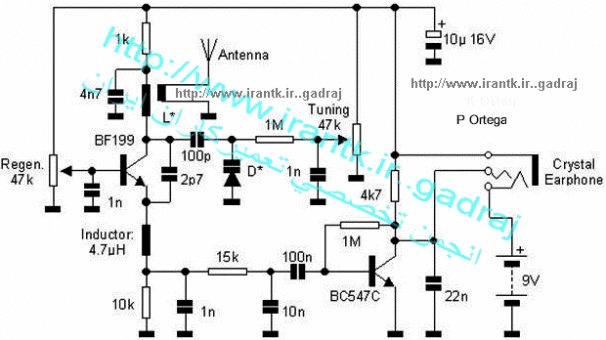

اين مدار يك گيرنده hf خيلي ساده كه براي تست { از نزديك } يك ميكروفون بيسيم بكار ميرود با تغيير مقدار و تعداد دور سيم پيچ ميتوان به گيرنده ارتباطات هواپيمايي تبديل كرد .
[hide][/hide]
با تشكر .
موفق باشيد .



[chavooshi]

با سلام :
اين هم مدار يك ميكروفون بيسيم نسبتا حرفه اي كه توسط تعدادي از شركت ها توليد و روانه بازار تجارت گرديده .
ادامه دارد :
با تشكر .
موفق باشيد .

با تشکر از استاد عزیز
1- این مدار بر روی کدام باند کار می کند
2- برای مدار بیسیم fm که گذاشتید می توانید یک گیرنده fm که گیرندگی خوبی داشته باشد و کیفیت صدای خوبی هم داشته باشد (بدون خش خش )
3- چون این فرستنده های fm روی یک فرکانس قفل نمی کنند و دائم البته خیلی کم فرکانسشان تغییر می کند یعنی ثبات فرکانس ندارند مدارفرستنده fm که مشکلی که گفتم رو نداشته باشه هم می توانید به من معرفی کنید؟
با تشکر از زحمات شما:boos:



[meysamm]

با سلام خدمت دوستان عزیز
من نقشه ی یک دیمر برای لامپهای مهتابی و لامپهای کم مصرف می خوام .آخه انگار با دیمرهای معمولی نمیشه این کار رو کرد
ممنونم



[gadraj]

با تشکر از استاد عزیز
1- این مدار بر روی کدام باند کار می کند
2- برای مدار بیسیم fm که گذاشتید می توانید یک گیرنده fm که گیرندگی خوبی داشته باشد و کیفیت صدای خوبی هم داشته باشد (بدون خش خش )
3- چون این فرستنده های fm روی یک فرکانس قفل نمی کنند و دائم البته خیلی کم فرکانسشان تغییر می کند یعنی ثبات فرکانس ندارند مدارفرستنده fm که مشکلی که گفتم رو نداشته باشه هم می توانید به من معرفی کنید؟
با تشکر از زحمات شما:boos:

با سلام :
باند فركانس اين مدارات در محدوده باند hf يعني از حدود 30 مگاهرتز شروع و در محدوده 100 مگاهرتز ختم ميشوند كه با تغيير در اندازه فيزيكي سيم پيچها و تريمر ميتوان فركانس دلخواه را انتخاب كرد .
{معمولا تغيير فزيكي سيم پيچ تاثير كلي و تريمر در حول فركانس فوق به مقدار اندكي تاثير گذار است }.
- براي قفل در فركانس ارسالي بايد از فرستنده هاي كريستالي نوع سيگنال ديجيتايزر {حرفه اي تر } استفاده كنيد { بطور خلاصه : در اين نوع سيستم ها فرستنده علاوه بر ارسال سيگنال صوتي و همزمان يك سيگنال پالسي ديتا سنكرون براي گيرنده ارسال ميكند كه گيرنده با دريافت اين پالس توسط مدارات afc خود را با فرستنده در ارتباط قفل ميكند } ولي همين مدار را با نقشه و راهنمايي مونتاژ و فيبر چاپي در يك فايل پي دي اف در بخش ميكروفون بيسيم ها بطور كامل اپلود كرده ام چنانكه شرايط مونتاژ را طبق نقشه ها رعايت كنيد به ثبات فركانسي قابل قبولي ميرسيد .
مدار يك گيرنده اف ام با يك ايسي درهمين تاپيك و تاپيك گيرنده و فرستنده ها مدارات پيشرفته تري {استريو و مونو } موجوداست نكته مهم اينست كه گيرنده را بايد در رابطه با فرستنده اش مچ {انتخاب و هماهنگي } كرد .
مدار فرستنده خود را انتخاب كنيد تا نسبت به ان گيرنده مناسب را معرفي كنم .
با تشكر .
موفق باشيد .



[gadraj]

با سلام خدمت دوستان عزیز
من نقشه ی یک دیمر برای لامپهای مهتابی و لامپهای کم مصرف می خوام .آخه انگار با دیمرهای معمولی نمیشه این کار رو کرد
ممنونم

با سلام :
دوست عزيز تا بحال چنين ايده اي به فكر بنده خطور نكرده ولي در يك نگاه معتقدم اين مدار عملي نخواهد بود زيرا لامپ هاي فلورسنت و كم مصرف بايد جريان كافي را براي استارت و تحريك و بخار جيوه در داخل حباب و.... دريافت كنند و از طرفي نيز
كاهش جريان يا ولتاژ {عدم راه اندازي خواهد بود } و طبعا موثر نخواهد بود مگر راه هاي ديگري اگر وجود داشته باشد كه در موردش بايد تحقيق بيشتري گردد .
با تشكر .
موفق باشيد .



[gadraj]

استاد عزیز متشکرم از لطفتون

با سلام :
دوست عزيز در طول صفحات به كرار مشاهده كرده ايد كه پست هاي غير مفيد {مثل همين پست تشكر } بعد از رويت شما حذف خواهد شد .
براي ابراز تشكر چكاندن گزينه تشكر كافيست { thanks }
با تشكر .
موفق باشيد .



[chavooshi]

با سلام :
باند فركانس اين مدارات در محدوده باند hf يعني از حدود 30 مگاهرتز شروع و در محدوده 100 مگاهرتز ختم ميشوند كه با تغيير در اندازه فيزيكي سيم پيچها و تريمر ميتوان فركانس دلخواه را انتخاب كرد .
{معمولا تغيير فزيكي سيم پيچ تاثير كلي و تريمر در حول فركانس فوق به مقدار اندكي تاثير گذار است }.
- براي قفل در فركانس ارسالي بايد از فرستنده هاي كريستالي نوع سيگنال ديجيتايزر {حرفه اي تر } استفاده كنيد { بطور خلاصه : در اين نوع سيستم ها فرستنده علاوه بر ارسال سيگنال صوتي و همزمان يك سيگنال پالسي ديتا سنكرون براي گيرنده ارسال ميكند كه گيرنده با دريافت اين پالس توسط مدارات afc خود را با فرستنده در ارتباط قفل ميكند } ولي همين مدار را با نقشه و راهنمايي مونتاژ و فيبر چاپي در يك فايل پي دي اف در بخش ميكروفون بيسيم ها بطور كامل اپلود كرده ام چنانكه شرايط مونتاژ را طبق نقشه ها رعايت كنيد به ثبات فركانسي قابل قبولي ميرسيد .
مدار يك گيرنده اف ام با يك ايسي درهمين تاپيك و تاپيك گيرنده و فرستنده ها مدارات پيشرفته تري {استريو و مونو } موجوداست نكته مهم اينست كه گيرنده را بايد در رابطه با فرستنده اش مچ {انتخاب و هماهنگي } كرد .
مدار فرستنده خود را انتخاب كنيد تا نسبت به ان گيرنده مناسب را معرفي كنم .
با تشكر .
موفق باشيد .

با تشکر از شما استاد عزیز
گیرنده برای فرستنده fm صفحه قبل پست 99 که 150 متر برد و فقط یک سیم پیچ داره
فقط گیرنده صدای خش خش و ************** نداشته یاشه
با تشکر:boos:
