مشکل: بوت نشدن مادر برد Foxconn مدل n15235

[yaghob20]

با سلام خدمت اساتید محترم. یه سی پی یو رو می خواستم تست کنم که سالمه یا نه گذاشتمش رو مادربرد سالم foxconn مدل n15235 که سیستم بوت نشد. سی پی یو رو عوض که کردم و سی پی یو قبلی رو رو سیستم گذاشتم دیگه سیستم بوت نشد. سی پی یو گرم میشه. مادربرد رو با حداقل قطعات بیرون از کیس امتحان کردم با چند تا پاورمتفاوت ، رم و گرافیک دیگه ولی متاسفانه نه بوت میشه نه بوق میزنه. دیباگر در دسترس ندارم و امکان تهیه شم فعلا به علت بعد مسافت مقدور نیست برام . از اساتید محترم تقاضای راهنمایی دارم.مشاهده فایل‌پیوست 112781

با سلام همکار عزیز
دیباگر رو در اولویت خرید قرار بدید برای دفعات بعدی
---
مدل cpu که روش نصب بوده ؟
مدلی که روش نصب کردین و سیستم بوت نمی شه؟
دقت کنید در زمان clear cmos هیچ قطعه رو مادربرد نصب نباشه
ولتاز Vcore رو هم اعلام کنید
بدین صورت که مولتی متر رو روی رنج dc قرار بدید و پراب مشکی رو به بدنه و پراپ قرمز رو به پایه های فت های اطراف cpu بزنید
باطری بکاپ رو هم عوض کنید
​



[asalamirali]

با سلام همکار عزیز
دیباگر رو در اولویت خرید قرار بدید برای دفعات بعدی
---
مدل cpu که روش نصب بوده ؟
مدلی که روش نصب کردین و سیستم بوت نمی شه؟
دقت کنید در زمان clear cmos هیچ قطعه رو مادربرد نصب نباشه
ولتاز Vcore رو هم اعلام کنید
بدین صورت که مولتی متر رو روی رنج dc قرار بدید و پراب مشکی رو به بدنه و پراپ قرمز رو به پایه های فت های اطراف cpu بزنید
باطری بکاپ رو هم عوض کنید
​

سلام استاد گرامی. سی پی یو که روش بود 2180 و سی پی یو که می خواستم امتحان کنم 2180 بعد هم همان سی پی یو که روش بود و به راحتی کار میداد رو روش گذاشتم. باطری بکاپ عوض شد . ولتاژی که فرمودین تمامی صفر البته لازم به ذکره خازن هایی که استاد محبی گفتند الان از مادربرد خارج کردم و روی مادربرد نیستند شاید صفر بودن ولتاژ به همین علته.



[اسماعیل محبی]

دوست من سلام

فایل هایی رو که گفتم اول مطالعه کنید سپس اقدام به تعمیر نمایید چون در تعمیرات باید دقت بالایی به کار ببرید

در ضمن تا قطعات جدا شده رو جاگذاری ننموده اید برد را به برق متصل نکنید در هنگام تعمیر نباید هیچ ولتاژی

روی برد باشد باطری بکاپ هم باید از برد جدا شود

مطالعه کنید سپس اقدام نمایئد

موفق باشید



[yaghob20]

سلام استاد گرامی. سی پی یو که روش بود 2180 و سی پی یو که می خواستم امتحان کنم 2180 بعد هم همان سی پی یو که روش بود و به راحتی کار میداد رو روش گذاشتم. باطری بکاپ عوض شد . ولتاژی که فرمودین تمامی صفر البته لازم به ذکره خازن هایی که استاد محبی گفتند الان از مادربرد خارج کردم و روی مادربرد نیستند شاید صفر بودن ولتاژ به همین علته.

خازن ها باید روی برد باشند
دقت کنید سوکت 775 مقداری بد قلق است
و باید زمانی که cpu نصب است و می خواهید ببندید با فشار کمی بسته شود
در صورتی که با فشار زیاد ببندید حاکی از قرار نگرفتن درست cpuدر سوکت مربوطه می باشد
در هویه کاری روی مادربرد هم دقت کند محل نصب خازن ها خراب نشود
​



[asalamirali]

با سلام همکار عزیز
دیباگر رو در اولویت خرید قرار بدید برای دفعات بعدی
---
مدل cpu که روش نصب بوده ؟
مدلی که روش نصب کردین و سیستم بوت نمی شه؟
دقت کنید در زمان clear cmos هیچ قطعه رو مادربرد نصب نباشه
ولتاز Vcore رو هم اعلام کنید
بدین صورت که مولتی متر رو روی رنج dc قرار بدید و پراب مشکی رو به بدنه و پراپ قرمز رو به پایه های فت های اطراف cpu بزنید
باطری بکاپ رو هم عوض کنید
​

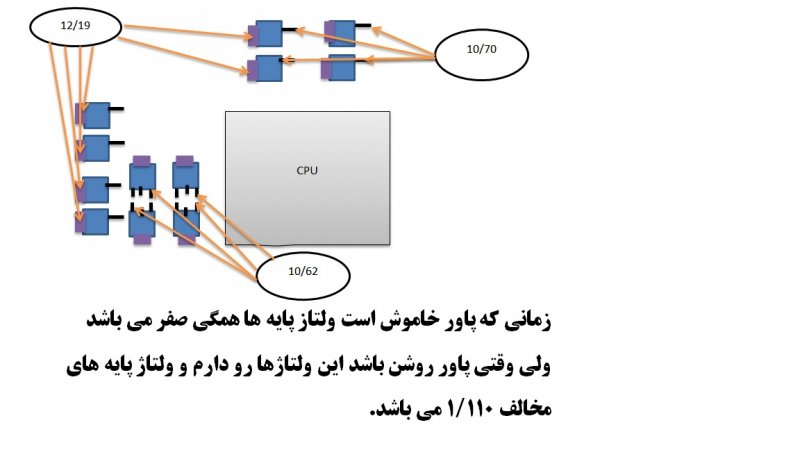

استاد گرامی سلامی دوباره. خازن ها رو نصب کردم وولتاژ پایه ها رو گرفتم که روی تصویر توضیح دادم متشکرم از شما



[مهدی امجدی]

با درود خدمت سروران بزرگوار
البته فکر کنم منظور مهندس غفور این است که این همکار بزرگوار باید امکانات تهیه کند و منظور خاصی نداشتند ایشان را میشناسم مهندس غفور گرامی از همکاران خوب ما هستند و بسیار دلسوز هستند
مطلب دیگر این است که حتی اگر این تاپیک به نتیجه نرسد و قطعه مذکور هم تعمیر نشود باز هم مهم نیست زیرا نکات بسیار ی در این تاپیک مطرح شده است که در تعمیرات بعدی بکار این دوست گرامی و بقیه دوستان میخورد . خلاصه باید از یک جایی شروع کرد

و یک پیشنهاد هم برای همکار گرامی جناب asalamirali دارم .
حتما از بخش ها و لینک های زیر استفاده کنید . کمی زمانبر است ولی اطلاعات گرانبهایی در آن وجود دارد


http://www.irantk.ir/irantk23317/
http://www.irantk.ir/f5/
http://www.irantk.ir/f4/
http://www.irantk.ir/f148/

موفق باشید

​



[اسماعیل محبی]

با سلام دوباره و عرض تشکر از استاد امجدی عزیز

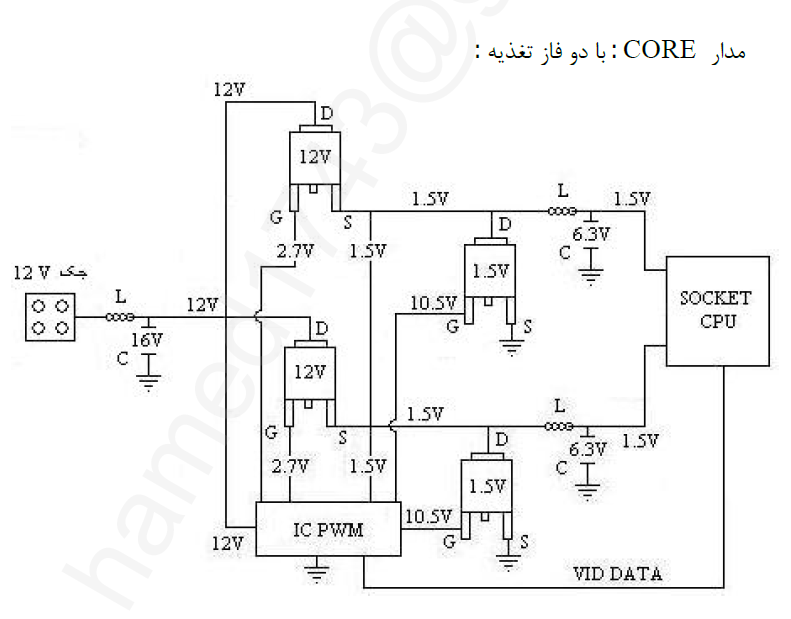

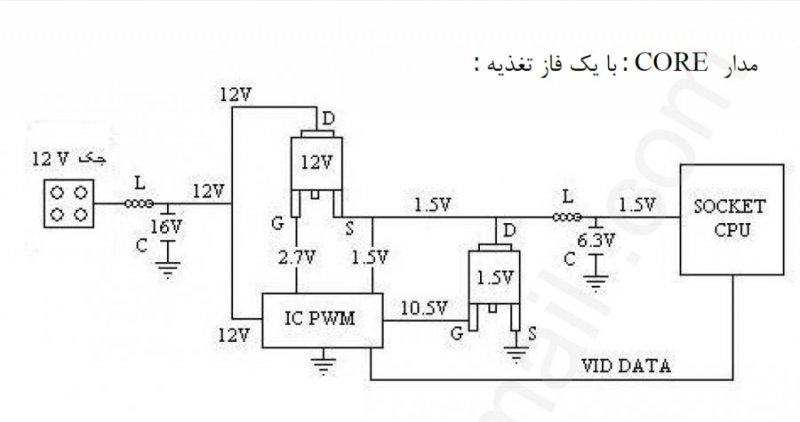

دوست من در مدار COR مربوط به CPU شما از 12 فت استفاده شده است که مجموع 4 فت میشود Q1 و مجموع 8 فت میشود Q2

در درین Q1 باید 12 ولت موجود باشه و در گیت Q2 باید 10.5 ولت باشه بنده دو تا عکس براتون آپلود میکنم با دقت بررسی کنید متوجه میشوید

و اما یک سوال در پایه هایی که در شکل مشخص نمودم ولتاژ هست؟
​



[asalamirali]

با سلام دوباره و عرض تشکر از استاد امجدی عزیز

دوست من در مدار COR مربوط به CPU شما از 12 فت استفاده شده است که مجموع 4 فت میشود Q1 و مجموع 8 فت میشود Q2

در درین Q1 باید 12 ولت موجود باشه و در گیت Q2 باید 10.5 ولت باشه بنده دو تا عکس براتون آپلود میکنم با دقت بررسی کنید متوجه میشوید

مشاهده فایل‌پیوست 112912

مشاهده فایل‌پیوست 112913

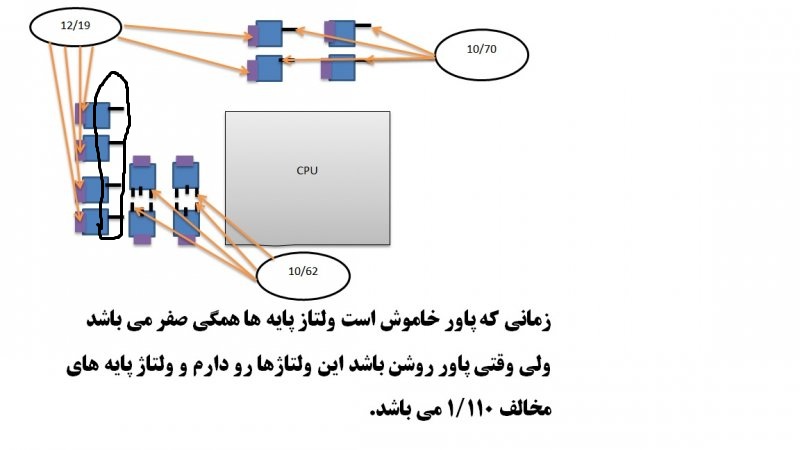

و اما یک سوال در پایه هایی که در شکل مشخص نمودم ولتاژ هست؟
​

مشاهده فایل‌پیوست 112915

در پایه های مشخص شده قبل از روشن شدن پاور یعنی برق وصل هست کلید پاور روی یک قرار دارد ولی روشن نیست صفر ولی بعد از روشن شدن پاور 1/32 و 2/12 رو دارم و فقط روی پایه وسطی که کوتاه تر از دو عدد کناری است همان 12/19 رو دارم.



[اسماعیل محبی]

سلام دوباره

دوست من این مطالب در جزوه هست یکبار درست مطالعه کنید

در ضمن شما از این مدار فقط خازنها رو چک کن نیازی به فت ها نیست که چه ولتاژی دارن ببینید دوست من اگر ولتاژ نشان داده شده در

تصویر قبلی که بنده آپلود کردم موجود نبودن یعنی شما در پایه های فت های Q2 ولتاژ 10 رو نداشتید باید به ریز فت ها مراجعه میکردید

دلیل من برای اینکه گفتم خازنها این هست که گاها فت ها درست کار میکنند و این خازنها هستند که ولتاژ را به درستی به مقصد نمیرسانند

موفق باشید



[asalamirali]

سلام دوباره

دوست من این مطالب در جزوه هست یکبار درست مطالعه کنید

در ضمن شما از این مدار فقط خازنها رو چک کن نیازی به فت ها نیست که چه ولتاژی دارن ببینید دوست من اگر ولتاژ نشان داده شده در

تصویر قبلی که بنده آپلود کردم موجود نبودن یعنی شما در پایه های فت های Q2 ولتاژ 10 رو نداشتید باید به ریز فت ها مراجعه میکردید

دلیل من برای اینکه گفتم خازنها این هست که گاها فت ها درست کار میکنند و این خازنها هستند که ولتاژ را به درستی به مقصد نمیرسانند

موفق باشید

استاد عزیزم جناب محبی سلام. من تمامی 10 خازن را همانطور که در پیام خصوصی پرسیدم عوض کردم البته روی همان اهم متر قطعه ای موجود می باشد که با وصل کردن به اهم متر کار تستر رو انجام داد چند تا از خازن ها ظاهرا مشکل داشتند که تمامی آن ها را عوض کردم ولتاژی هم که فرمودین داخل فتها وجود داشت. اما مشکل همچنان پابرجاست.
