مشکل: بوت نشدن مادر برد Foxconn مدل n15235

[asalamirali]

دوست عزیز سلام دوباره

ببینید وقتی پاور به مادربرد وصل هست و کلید پاور روی 1 قرار داره قاعدتا ولتاژ درون برد جاری میشه چطور چون اگه ولتاژ درون برد

نباشه شما نمیتونید پاور رو استارت کنید البته بگم این مسئله فقط در بخش سوئیچ حکم میکنه و همونطور که اطلاع دارید

i/o بخشی از سوئیچ است البته لازم بذکر است i/o یک قطعه اساسی در برد است که حتی اگر دچار لحیم سردی بشود

میتواند باعث دیتکت نشدن cpu هم بشود در ادامه باید بگم اگر تازه وارد این کار شدید برای کسب تجربه بهتر است اول

تایپیک تجربیات همکاران در تعمیرات مادربرد را مطالعه کنید و سپس تایپیک های آموزشی را و بعد اقدام به دستکاری برد کنید


با کمال سپاس و آرزوی موفقیت روز افزون

استاد گرامی از شما بابت تمامی راهنماییهاتون تشکر میکنم. من نتونستم تایپیک خاصی برای اینکار پیدا کنم اگه ممکنه آدرس رو هم برای من نابلد و هم دیگر افراد قرار بدین. بازهم از شما تشکر میکنم.



[asalamirali]

این بایوس رو بزنید نتیجه رو اعلام کنید

دوست و استاد گرامی متاسفانه نتیجه ای نگرفتم. از زحمتی که کشیدید بی نهایت سپاسگزارم.



[اسماعیل محبی]

استاد گرامی از شما بابت تمامی راهنماییهاتون تشکر میکنم. من نتونستم تایپیک خاصی برای اینکار پیدا کنم اگه ممکنه آدرس رو هم برای من نابلد و هم دیگر افراد قرار بدین. بازهم از شما تشکر میکنم.

دوست عزیز سلام

این لینک تجربیات همکاران هست حتما بخونید

http://www.irantk.ir/irantk23317/

اینم لینک آموزشی هست که بنده توش توضیحاتی دادم البته در قسمت مادربرد آموزش های دیگه هم هست

http://www.irantk.ir/irantk64278-2/#post383700

بازم سوالی بود در خدمتیم



[asalamirali]

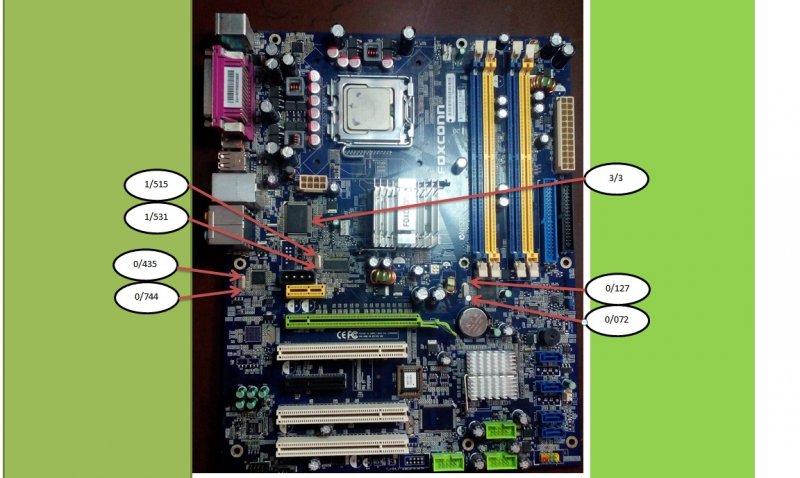

با سلام دوباره خدمت تمامی اساتید محترم مخصوصا استاد اسماعیل محبی و تشکر ویژه از ایشان. بعضی از ولتاژها رو اندازه گیری و ثبت کردم امیدوارم نابلد بودن اینجانب رو به بزگواری خودتون ببخشید و بازهم منو از راهنماییهاتون بهره مند کنید.



[AMD]

این دیتاشیت این مادربرد ولتاژ ها رو طبق این چک کنید



[asalamirali]

این دیتاشیت این مادربرد ولتاژ ها رو طبق این چک کنید

ببخشید استاد من اصلا با نقشه ها آشنایی ندارم میشه بفرمایید از کدوم صفحه باید استفاده کنم. ممنون از شما



[اسماعیل محبی]

دوست عزیز سلام

یک سوال رنج اهمتر رو چند هست ؟

روی i/o فقط ولتاژ 3.3 رو دارید باید یک ولتاژ 1.5 و 5 هم باشه

در ضمن یادتون باشه باید در مدار cor همه ولتاژ ها موجود باشند اللخصوص ic pwm یکبار هم اگه امکانش هست

خازنهای اطراف cpu رو که جامد هستند و قرمز رنگ بیرون از مدار با تستر یا اهم متر چک کنید سپس اقدام به

دستکاری دیگر قطعات بکنید از تایپک بعدی اگر مشکل بر طرف نشد قدم به قدم از نوع شروع به عیب یابی میکنیم

انشالله که بر طرف میشه

موفق و پایدار باشید



[asalamirali]

دوست عزیز سلام

یک سوال رنج اهمتر رو چند هست ؟

روی i/o فقط ولتاژ 3.3 رو دارید باید یک ولتاژ 1.5 و 5 هم باشه

در ضمن یادتون باشه باید در مدار cor همه ولتاژ ها موجود باشند اللخصوص ic pwm یکبار هم اگه امکانش هست

خازنهای اطراف cpu رو که جامد هستند و قرمز رنگ بیرون از مدار با تستر یا اهم متر چک کنید سپس اقدام به

دستکاری دیگر قطعات بکنید از تایپک بعدی اگر مشکل بر طرف نشد قدم به قدم از نوع شروع به عیب یابی میکنیم

انشالله که بر طرف میشه

موفق و پایدار باشید

استاد عزیزم ضمن تشکر. رنج اهم متر 0/000 DC
روی i/o سمت راست 3/308 سمت چپ 2/072 پایین 0/500 و بالا 1/000 که همگی به صورت 0/001 متغیر می شوند کم و زیاد می شوند.
خازن های دور سی پی یو هم من با ذره بین نگاه کردم هیچگونه نشتی یا تغییر رنگی ظاهرا ندارند.



[اسماعیل محبی]

سلام دوباره

رنج اهم متر باید در روی 20 ولت dc باشد پراب مشکی به بدنه و قرمز به پایه ها

خازنهای جامد اکثرا دچار نشتی نمیشوند و تنها با تست بیرون از برد سالم بودن آنها مشخص میشود

موفق باشید



[asalamirali]

سلام دوباره

رنج اهم متر باید در روی 20 ولت dc باشد پراب مشکی به بدنه و قرمز به پایه ها

خازنهای جامد اکثرا دچار نشتی نمیشوند و تنها با تست بیرون از برد سالم بودن آنها مشخص میشود

موفق باشید

استاد من منظور شما رو از روی 20 ولت dc متوجه نمیشم. وقتی کلید RANGE روی اهم متر فشار میدم فقط تعداد صفر اعشار رو از 3 به 2 و به یک تغییر میده این 20 از کجا میاد؟ معذرت میخوام که با این ناشی گری وارد این بحث شدم.
