تجربیات: بسادگی خازن بای پلار بسازید

[reza_476]

باسلام
منهم پیر شدم اشتباه میکنم ظاهرا خازنها خراب بودند

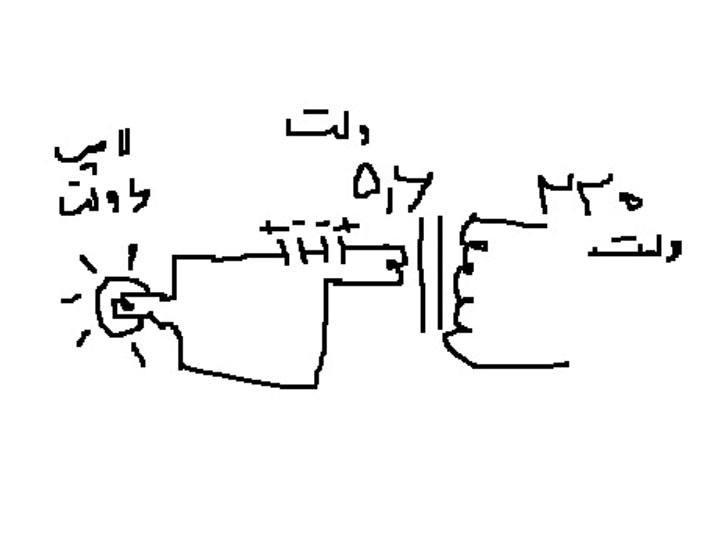

منظورتان شکل زیر:

با ولتمتر ac که دو سر خازن را اندازه میگیرم مقدار 4/3 ولت را نشان میدهد و دوسر لامپ هم 2/5 ولت دارد



[غزال]

باسلام
منهم پیر شدم اشتباه میکنم ظاهرا خازنها خراب بودند
منظورتان شکل زیر:
مشاهده فایل‌پیوست 86628
با ولتمتر ac که دو سر خازن را اندازه میگیرم مقدار 4/3 ولت را نشان میدهد و دوسر لامپ هم 2/5 ولت دارد

پس مثل خودمی
حالا درست شد
بنابرین خازن را در مدار AC استفاده کردید و اتفاقی هم نیافتاد
و لذا این روش ، کار خازن بای پلار را بخوبی انجام میده

صرفنظر از اینکه خازن شما مصدوم بوده و نتیجه لازم مورد انتظار نبوده اما موضوعی که شمارو منحرف کرد اینه که من در آزمایش پست 11 نیاز به ولتمتر و اندازه گیری ولتاژ نداشتم و میخوام نتیجه و کارآیی این روش و فرمولها را با چشم و با نور لامپ ببینید

قطعا لامپ شما لامپ چراغ قوه است وگرنه اگر لامپ موتورسیکلت یا لامپ پر قدرتی بود خازنها کمی داغ میکرد
در هر صورت تا اینجا دیدیم

اولا این خازن بعنوان بای پلار قابل استفاده است
ثانیا دیدیم برق متناوب از خازن عبور میکنه و لامپ را روشن میکنه
ثالثا خازنها در ولتاژ متناوب مقاومتی دارند که موجب افت ولتاژ میشن
رابعا اگه ولتاژ DC بجای AC بدهید می بینید لامپ اصلا روشن نمیشه ( جز لحظه کوتاه اولیه ) یعنی DC بهیچ عنوان از خازن عبور نمیکنه

اما برای دیدن فرمول ها ببینم ویروس ها اجازه میده همین مدار ساده را رسم و تقدیم کنم

سپاس



[غزال]

سلام

ازآنجاکه منو آلوده کردید و کار به انجام آزمایشاتی برای فرمولها کشیده لذا بقیه آزمایش را در تاپیک مربوطه دنبال میکنیم که بدلیل عدم ارتباط با موضوع تاپیک و نقض مقررات مورد اعتراض و شماتت اساتید و مدیران محترم ارشد قرار نگیریم

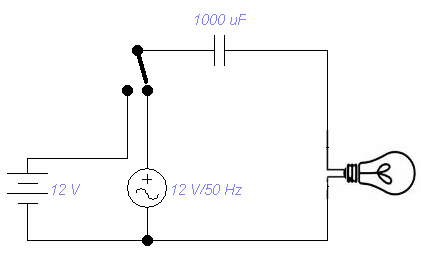

لذا آزمایش زیر را در تاپیک زیر انجام داده و همونجا بقیه مطلب را تعقیب میکنیم.
http://www.irantk.ir/showthread.php?t=246

سپاس



[ucmc777]

ممنون از اساتید اتفاقا من قصد استفاده به جای کراس اوور تو بلندگوی ماشین رو داشتم و بای پلار 200 میکرو 100 ولت پیدا نکردم که این روش به دادم رسید و منو از خرید میدرنج بی نیاز کرد و باند فابریکی ماشین تبدیل شد
برای توییتر 2.2 میکرو = غربال تقریبا زیر 3000Hz و میدرنج 200 میکرو = غربال زیر 200Hz و ساب ووفر هم که از آمپلی فایر لو پس غربال میشه و رنج کامل صدا رو با هزینه کم خواهید داشت البته تویترها معمولا خازن دار هستند حتی 10 تومنی هاشون که همونم خوب جواب میده



[غزال]

ممنون از اساتید اتفاقا من قصد استفاده به جای کراس اوور تو بلندگوی ماشین رو داشتم و بای پلار 200 میکرو 100 ولت پیدا نکردم که این روش به دادم رسید و منو از خرید میدرنج بی نیاز کرد و باند فابریکی ماشین تبدیل شد
برای توییتر 2.2 میکرو = غربال تقریبا زیر 3000Hz و میدرنج 200 میکرو = غربال زیر 200Hz و ساب ووفر هم که از آمپلی فایر لو پس غربال میشه و رنج کامل صدا رو با هزینه کم خواهید داشت البته تویترها معمولا خازن دار هستند حتی 10 تومنی هاشون که همونم خوب جواب میده

درود

بهتره برای تهیه بای پلار با این شیوه از خازن هایی با چند برابر ولتاژ مورد نیاز استفاده کنید تا مقاومت اهمی خازن معگوس در هر نیم سیکل کمتر و کمتر و به ایده آل نزدیکتر بشه .

سپاس



[Mehrdadmk97]

با سلام.میخواستم بدونم چجوری خازنها رو به وصل کنم که یه خازن بدون قطب با ظرفیت ۱۶ ولت و پنجاه میکرو فراد داشته باشم.16v 50uf.ممنون میشم راهنمائی کنید.تشکر



[Mehrdadmk97]

با سلام.میخواستم بدونم چجوری خازنها رو به هم وصل کنم که یه خازن بدون قطب با ظرفیت ۱۶ ولت و پنجاه میکرو فراد داشته باشم.16v 50uf.ممنون میشم راهنمائی کنید.تشکر



[Newman1]

دوتا خازن ده ولت ۱۰۰ میکرو رو منفی هاش رو به هم وصل کن حالا دوسر باقی مانده تحمل بیست ولت و ظرفیت پنجاه میکرو رو داراست بدون قطب



[غزال]

دوتا خازن ده ولت ۱۰۰ میکرو رو منفی هاش رو به هم وصل کن حالا دوسر باقی مانده تحمل بیست ولت و ظرفیت پنجاه میکرو رو داراست بدون قطب

درود و ضمن تشکر

دو تا خازن ۱۰ ولت ۱۰۰ میکرو منفی به منفی ، برابر با یک بایپلار ۱۰ ولت ۱۰۰ میکرو
ولی بهتره بذای مقاصد ۱۰ ولت از خازن ۱۶ یا ۲۵ ولتی استفاده کنید.

سپاس



[غزال]

با سلام.میخواستم بدونم چجوری خازنها رو به هم وصل کنم که یه خازن بدون قطب با ظرفیت ۱۶ ولت و پنجاه میکرو فراد داشته باشم.16v 50uf.ممنون میشم راهنمائی کنید.تشکر

درود

دو خازن که هر کدام ۲۵ ولت و ۵۰ میکرو باشه منغی به منفی سری کن که معادل ۵۰ میکرو بایپلار است و برای ۱۶ ولت مناسب.

سپاس
