ایراد در تغذیه سویچینگ اینورتر صبا اکتریک

[غزال]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

مقاومت 2.2 نیم وات دارم مال خودش 0.25 وات است
مشکلی ندارد؟

اشکالش اینه که دیرتر میسوزه و نونت برای مدت طولانی آجر میشه
البته با توجه به تردیدی که در رنگها داری بهتره ابتدا 22 اهمی تست کنی ولی با احتمال زیاد 2/2 اهمی درسته

سپاس



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

اشکالش اینه که دیرتر میسوزه و نونت برای مدت طولانی آجر میشه

سلام مقاومت 2.2را نصب کردم 2.5 ولت ولتاژ می دهد به جای 24 ولت.
ممکنه از تعویض کوپلرش باشه آخه کوپلر خودش رو خراب کردم.
مال خودش: sharp pc817
اونی که من گذاشتمrient 817c



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

سلام مقاومت 2.2را نصب کردم 2.5 ولت ولتاژ می دهد به جای 24 ولت.
ممکنه از تعویض کوپلرش باشه آخه کوپلر خودش رو خراب کردم.
مال خودش: sharp pc817
اونی که من گذاشتمrient 817c​



[غزال]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

سلام مقاومت 2.2را نصب کردم 2.5 ولت ولتاژ می دهد به جای 24 ولت.

با اهم متر از مقدار مقاومت مطمئن شو و اگه درست بود مقاومت 22 و 22/ اهمی تست کن و اگه نشد ولتاژ پایه 8 را اعلام کن
ضمنا کوپلر خودشو نصب کن و بهیچ وجه و هرگز و هرگز پایه های کوپلر را آزاد نکن
کمترین تردیدی ندارم که ایراد دستگاه فقط همین مقاومت بوده ولی آنقدر شانسی و الکی قطعه عوض کردی که بقیه عیب ها اضافه شده که مشخص میشه چکار کردی

قبلا هم گفتم هر قطعه دیگری جز آی سی را سر جاش برگردون ( خصوصا کوپلر ) ولی اینکارو نکردی
جز کارهایی که توصیه میکنم کار دیگری نکن و اگه کوپلر خودشو سوزوندی اشکالی نداره فعلا به همین کوپلر دست نزن تا ایراد مشخص بشه

سپاس



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

با اهم متر از مقدار مقاومت مطمئن شو و اگه درست بود مقاومت 22 و 22/ اهمی تست کن و اگه نشد ولتاژ پایه 8 را اعلام کن
ضمنا کوپلر خودشو نصب کن و بهیچ وجه و هرگز و هرگز پایه های کوپلر را آزاد نکن
کمترین تردیدی ندارم که ایراد دستگاه فقط همین مقاومت بوده ولی آنقدر شانسی و الکی قطعه عوض کردی که بقیه عیب ها اضافه شده که مشخص میشه چکار کردی

قبلا هم گفتم هر قطعه دیگری جز آی سی را سر جاش برگردون ( خصوصا کوپلر ) ولی اینکارو نکردی
جز کارهایی که توصیه میکنم کار دیگری نکن و اگه کوپلر خودشو سوزوندی اشکالی نداره فعلا به همین کوپلر دست نزن تا ایراد مشخص بشه

سپاس

بسیار خوب استاد گرامی.
کوپلر خودش را گذاشتم. پایه های کوپلر را خراب کرده بودم که برایش پایه ساختم.
تست کرد اما باز هم همان 2.5 ولت را داشت.
الان مقاوت 22 ندارم.اما میتوانم یک 20 با آن 2.2 سری کنم؟
سپاس



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

با مقاوت 22.2 اهم تست کردم ولتاژ خروجی کمتر شد:1.7 ولت
حالا باید با 0.22 اهم تست کنم.



[غزال]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

بسیار خوب استاد گرامی.
کوپلر خودش را گذاشتم. پایه های کوپلر را خراب کرده بودم که برایش پایه ساختم.
تست کرد اما باز هم همان 2.5 ولت را داشت.
الان مقاوت 22 ندارم.اما میتوانم یک 20 با آن 2.2 سری کنم؟
سپاس

همون 20 اهم هم مشخص میشه ولی اگه نشد 22/ اهمی تست کن اگه 22/ نداری با 1 اهمی یا مقاومت های کمتر از 1 اهمی که داری هم تست کنی با توجه به پاسخ دستگاه مشخص میشه که مقاومت اصلی چی بوده

سپاس



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

همون 20 اهم هم مشخص میشه ولی اگه نشد 22/ اهمی تست کن اگه 22/ نداری با 1 اهمی یا مقاومت های کمتر از 1 اهمی که داری هم تست کنی با توجه به پاسخ دستگاه مشخص میشه که مقاومت اصلی چی بوده

سپاس

سلام با مقاومت 0.33 تست کردم ولتاژ خروجی 3.2 ولت شد.
ولتاژ پایه 8 : 165mv
دوعدد 0.33 با هم موازی کنم؟
0.22 ندارم
سپاس



[غزال]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

سلام با مقاومت 0.33 تست کردم ولتاژ خروجی 3.2 ولت شد.
ولتاژ پایه 8 : 165mv
دوعدد 0.33 با هم موازی کنم؟
0.22 ندارم
سپاس

موازی کردن دو تا 33/ اشکالی نداره

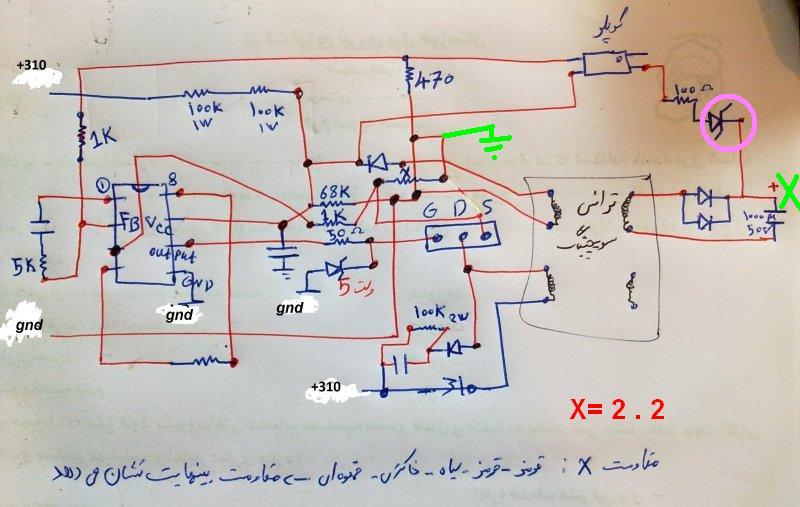

مقاومت زینری که مشخص کردم داخل مدار از دو طرف چند اهمه
آیا این زینر مال خودشه ؟
اگه این زینر را عوض کردی زینر نامناسبی گذاشتی و باید زینر حدود 22 ولت باشه و جهت زینر را هم بررسی کن که مطابق همین نقشه باشه

منظورم از قطع کردن ولتاژ خروجی اینه که از علامت ضربدر سبز رنگ به بعد قطع باشه که ولتاژ کوپلر قطع نشه اگه با تعویض مقاومت حل نشد اینکار را هم انجام بده



[غزال]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

برای اندازه گیری ولتاژ 24 ولت ، پروب مشکی ولتمتر را به کجا متصل میکنی ؟ شاید اشتباها به گراند غیر ایزوله متصل میکنی
