ایراد در تغذیه سویچینگ اینورتر صبا اکتریک

[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

عزیزم چرا الکلی قطعه تعویض میکنی صبر کن عیب مشخص بشه
بجز آی سی بقیه قطعات خودشو جایگزین کن و مسیر تامین vcc و نحوه ارتباط کوپلر با آی سی و ولتاژ خروجی را بکش

دو سر خازن صافی ولتاژ خروجی از دو طرف چند اهمه ؟
مسیر ولتاژ خروجی بعد از کوپلر را قطع و تست کن (یعنی ولتاژ ورودی کوپلر قطع نشه )

سپاس

سلام وقت بخیر
مقاومت دو سر خازن صافی با درآوردن خازن از دو طرف در حد مگا اهم است.
خازن را هم بیرون مدار تست کردم.
دو پایه خروجی کوپلر را هم از روی برد برداشتم.هیچ تفاوتی ایجاد نشد
ولتاژ -310 ولت ورودی را توسط دو مقاومت بالایی 100k ۱w تقسیم ولتاژ کرده که -8 ولت روی vcc می افتد که همان هم می ماند.

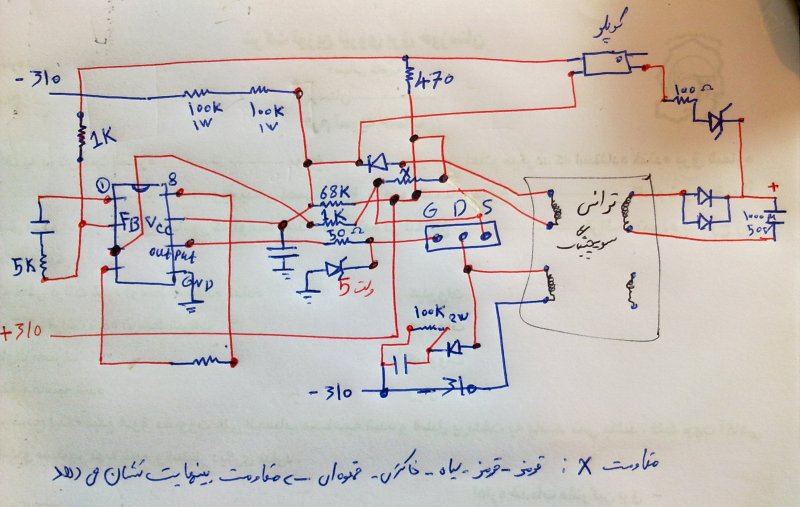

تصویر مدار را ترسیم کردم.
با تشکر فراوان



[غزال]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

سلام وقت بخیر
مقاومت دو سر خازن صافی با درآوردن خازن از دو طرف در حد مگا اهم است.
خازن را هم بیرون مدار تست کردم.
دو پایه خروجی کوپلر را هم از روی برد برداشتم.هیچ تفاوتی ایجاد نشد
ولتاژ -310 ولت ورودی را توسط دو مقاومت بالایی 100k ۱w تقسیم ولتاژ کرده که -8 ولت روی vcc می افتد که همان هم می ماند.
تصویر مدار را ترسیم کردم.
با تشکر فراوانمشاهده فایل‌پیوست 103426

سلام

عزیزم من نگفتم خازن را خارج کن مقاومت خازن داخل مدار مورد نظرم بود (از دو طرف)
ضمنا کجا گفتم ورودی کوپلر را آزاد کن (شانس آوردی ولتاژی تولید نمیشه وگرنه خسارت قابل توجهی وارد میشد)
مخصوصا تاکید کردم

مسیر ولتاژ خروجی بعد از کوپلر را قطع و تست کن (یعنی ولتاژ ورودی کوپلر قطع نشه )

یعنی کاری که گفتم مبادا انجام بدی انجام دادی یعنی ورودی کوپلر را از برد آزاد کردی که ولتاژ ورودی کاملا قطع بشه و مدارو جر و واجر کنه که خوشبختانه ایراد بگونه ای است که صدمه ای وارد نشده

​

ضمنا نقشه اشتباهه

الف) 310- که در پایین نقشه مشخص کردی باید 310+ باشه

ب) یکطرف مقاومت x باید گراند باشه ( که اگر 310- را بعنوان گراند منظور میکنی دراینصورت باید به 310- متصل باشه )

این دو خطای اساسی را اصلاح کن تا اشکال کارتو بگم کجاست
حدس میزنم محل اتصال مقاومت x و 470 اهمی گراند است و مقاومت x سوخته و احتمالا تغییر رنگ داده

( ضمنا از علامت بدنه یا گراند بجای 310 - استفاده کن )


اگر گراند سبز رنگی که مشخص کردم درست باشه دراینصورت بجای x ابتدا 22 اهم نصب کن اگه نشد 2/2 اهم نصب کن

سپاس



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

سلام

عزیزم من نگفتم خازن را خارج کن مقاومت خازن داخل مدار مورد نظرم بود (از دو طرف)

ضمنا نقشه اشتباهه

الف) 310- که در پایین نقشه مشخص کردی باید 310+ باشه

ب) یکطرف مقاومت x باید گراند باشه ( که اگر 310- را بعنوان گراند منظور میکنی دراینصورت باید به 310- متصل باشه )

این دو خطای اساسی را اصلاح کن تا اشکال کارتو بگم کجاست
حدس میزنم محل اتصال مقاومت x و 470 اهمی گراند است و مقاومت x سوخته و احتمالا تغییر رنگ داده

( ضمنا از علامت بدنه یا گراند بجای 310 - استفاده کن )

سپاس

سلام وقت بخیر
310- پایینی را دوباره چک کردم و دقیقا به 310- وصل است.(برای خودم هم عجیب بوده است)
مقاومت x را هم درست ترسیم شده.
در این مدار الان که تست کردم آن سر مقاومت x که فرمودید باید گراند باشد,به gnd آی سی و 310+ متصل شده است.نمی دانم درست متوجه شده ام یا نه ولی ظاهرا در این مدار جای مثبت و منفی ها عوض شده. و ولتاژ بین gnd و vcc هم 8- است.
gnd و محل اتصال مقاومت x و 310+ به همدیگه متصل هستند
خازن را هم به این دلیل در آوردم چون نمیتوانستم عدد اهم را درست برداشت کنم.از یک طرف که بینهایت بود و درست ولی از طرف دیگر یک دفعه در حد مگا اهم می زد و یک دفعه دیگر از اهم پایین شروع می شد و به حدود 30 کیلو می رسید.
مقاومت x سیاه نشده و تغییر رنگ نداده ولی اهم متر هم بینهایت می زند.
با تشکر



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

سلام

عزیزم من نگفتم خازن را خارج کن مقاومت خازن داخل مدار مورد نظرم بود (از دو طرف)
ضمنا کجا گفتم ورودی کوپلر را آزاد کن (شانس آوردی ولتاژی تولید نمیشه وگرنه خسارت قابل توجهی وارد میشد)
مخصوصا تاکید کردم

یعنی کاری که گفتم مبادا انجام بدی انجام دادی یعنی ورودی کوپلر را از برد آزاد کردی که ولتاژ ورودی کاملا قطع بشه و مدارو جر و واجر کنه که خوشبختانه ایراد بگونه ای است که صدمه ای وارد نشده

​

ضمنا نقشه اشتباهه

الف) 310- که در پایین نقشه مشخص کردی باید 310+ باشه

ب) یکطرف مقاومت x باید گراند باشه ( که اگر 310- را بعنوان گراند منظور میکنی دراینصورت باید به 310- متصل باشه )

این دو خطای اساسی را اصلاح کن تا اشکال کارتو بگم کجاست
حدس میزنم محل اتصال مقاومت x و 470 اهمی گراند است و مقاومت x سوخته و احتمالا تغییر رنگ داده

( ضمنا از علامت بدنه یا گراند بجای 310 - استفاده کن )


اگر گراند سبز رنگی که مشخص کردم درست باشه دراینصورت بجای x ابتدا 22 اهم نصب کن اگه نشد 2/2 اهم نصب کن

سپاس

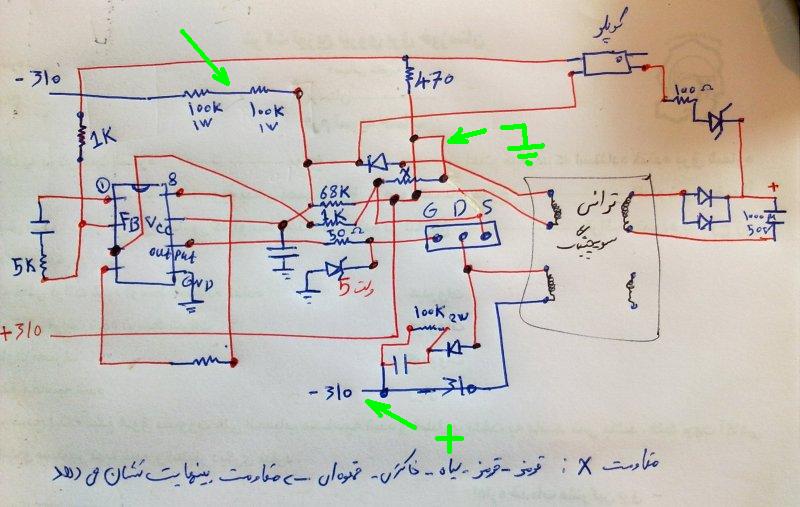

مشاهده فایل‌پیوست 103449

تصویر را اصلاح کردممشاهده فایل‌پیوست 103450



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

تصویر را اصلاح کردممشاهده فایل‌پیوست 103450

خروجی کوپلر را آزاد کردم یعنی آن دو پایه که سمت آی سی است



[غزال]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

سلام وقت بخیر
310- پایینی را دوباره چک کردم و دقیقا به 310- وصل است.(برای خودم هم عجیب بوده است)
مقاومت x را هم درست ترسیم شده.
در این مدار الان که تست کردم آن سر مقاومت x که فرمودید باید گراند باشد,به gnd آی سی و 310+ متصل شده است.نمی دانم درست متوجه شده ام یا نه ولی ظاهرا در این مدار جای مثبت و منفی ها عوض شده. و ولتاژ بین gnd و vcc هم 8- است.
gnd و محل اتصال مقاومت x و 310+ به همدیگه متصل هستند
خازن را هم به این دلیل در آوردم چون نمیتوانستم عدد اهم را درست برداشت کنم.از یک طرف که بینهایت بود و درست ولی از طرف دیگر یک دفعه در حد مگا اهم می زد و یک دفعه دیگر از اهم پایین شروع می شد و به حدود 30 کیلو می رسید.
مقاومت x سیاه نشده و تغییر رنگ نداده ولی اهم متر هم بینهایت می زند.
با تشکر

عزیزم کاری که من میخوام باید انجام بدی و هرچی میبینی گزارش کنی
منم همون حالتی که فرمودی اهمش تغییر میکرد مد نظرم بود
نخواستم گزارش مطابق خواسته و میل شما باشه که خازن را خارج کردی من میخوام وضعیت دستگاه را بدونم

در مورد گراند و منفی و مثبت اشتباه میکنی و احتمالا نحوه و فرم مدار گولت زده که منفی و مثبت را اشتباه میگیری
با ولتمتر تست کن ببین که اشتباه میکنی ( مگر اینکه درین و سورس را اشتباه کشیده باشه که بعیده یعنی پایه وسط درین است که درست کشیدی و یا دو سیم پیچ سمت چپ را اشتباه کشیدی )

سپاس



[غزال]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

خروجی کوپلر را آزاد کردم یعنی آن دو پایه که سمت آی سی است

اگر خروجی کوپلر را آزاد کردی دراینصورت دو تا بدتر شد

چون اصلا نام خروجی کوپلر را مطرح نکرده بودم
ثانیا آزاد کردن خروجی کوپلر دقیقا مشابه آزاد کردن ورودی آن خطرناکه

سپاس



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

عزیزم کاری که من میخوام باید انجام بدی و هرچی میبینی گزارش کنی
منم همون حالتی که فرمودی اهمش تغییر میکرد مد نظرم بود
نخواستم گزارش مطابق خواسته و میل شما باشه که خازن را خارج کردی من میخوام وضعیت دستگاه را بدونم

در مورد گراند و منفی و مثبت اشتباه میکنی و احتمالا نحوه و فرم مدار گولت زده که منفی و مثبت را اشتباه میگیری
با ولتمتر تست کن ببین که اشتباه میکنی ( مگر اینکه درین و سورس را اشتباه کشیده باشه که بعیده یعنی پایه وسط درین است که درست کشیدی و یا دو سیم پیچ سمت چپ را اشتباه کشیدی )

سپاس

الان درین ماسفت 310- است.
پروپ مشکی روی gnd و قرمز روی vcc مقدار نشان داده شده ولتمتر 8- ولت.



[غزال]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

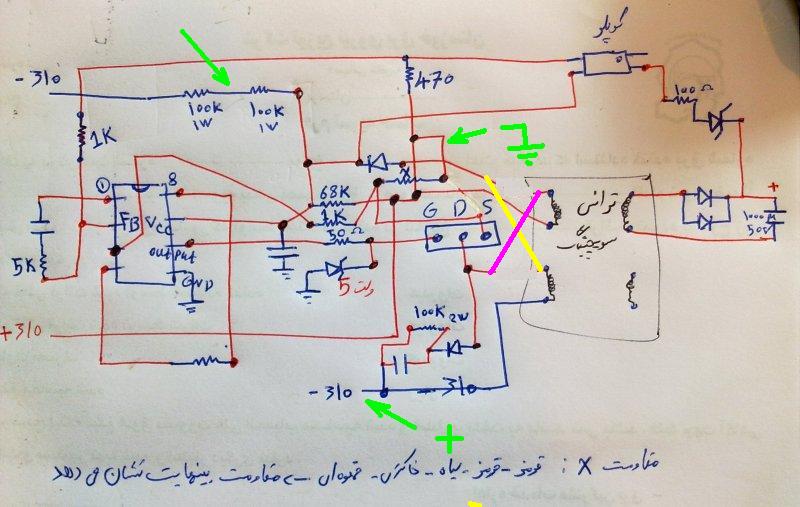

ببین اینجوریه

یعنی ببین دو مسیر زرد و قرمزی که اصلاح کردم درسته ؟




ضمنا فرمودید

الان درین ماسفت 310- است.
پروپ مشکی روی gnd و قرمز روی vcc مقدار نشان داده شده ولتمتر 8- ولت.

بنابرین شما پروب مشکی ولتمتر را روی 310+ متصل میکنی نه گراند
یعنی همون جاهایی که پروب مشکی ولتمتر را میذاری اگه اون نقاط را تعقیب کنی می بینی که به مثبت خازن بزرگ متصله نه به منفی خازن بزرگ


حالا که ایراد اندازه گیری شما مشخص شد نقشه را مجددا بررسی و اصلاح کن
ساده ترین راه اینه که مشکی ولتمتر را به پایه منفی خازن های بزرگ تغذیه متصل کنی و ولتاژ بقیه نقاط را ببینی

سپاس

​



[darabi81]

پاسخ : ایراد در تغذیه سویچینگ اینورتر صبا ااکتریک

عزیزم کاری که من میخوام باید انجام بدی و هرچی میبینی گزارش کنی
منم همون حالتی که فرمودی اهمش تغییر میکرد مد نظرم بود
نخواستم گزارش مطابق خواسته و میل شما باشه که خازن را خارج کردی من میخوام وضعیت دستگاه را بدونم

در مورد گراند و منفی و مثبت اشتباه میکنی و احتمالا نحوه و فرم مدار گولت زده که منفی و مثبت را اشتباه میگیری
با ولتمتر تست کن ببین که اشتباه میکنی ( مگر اینکه درین و سورس را اشتباه کشیده باشه که بعیده یعنی پایه وسط درین است که درست کشیدی و یا دو سیم پیچ سمت چپ را اشتباه کشیدی )

سپاس

استاد شرمنده
پروپ های ولتمتر را اشتباه زدم.
شما درست می فرمایید
