صبح سوالات زیر رو آماده کرده بود برای ارسال، اما استاد ایرانی سوالات خودشون رو طرح کردن؛ لذا خواهش میکنم وقت رو تلف نفرمایید و اگر طالب نتیجه گرفتن هستید؛ بدون فوت وقت پیگیر مطالب ایشون بشید تا هم شما به مقصود برسید و هم بنده مطلب جدید یاد بگیرم.
از هر دو سمت ۱.۵ کیلو اهم بود
سلام

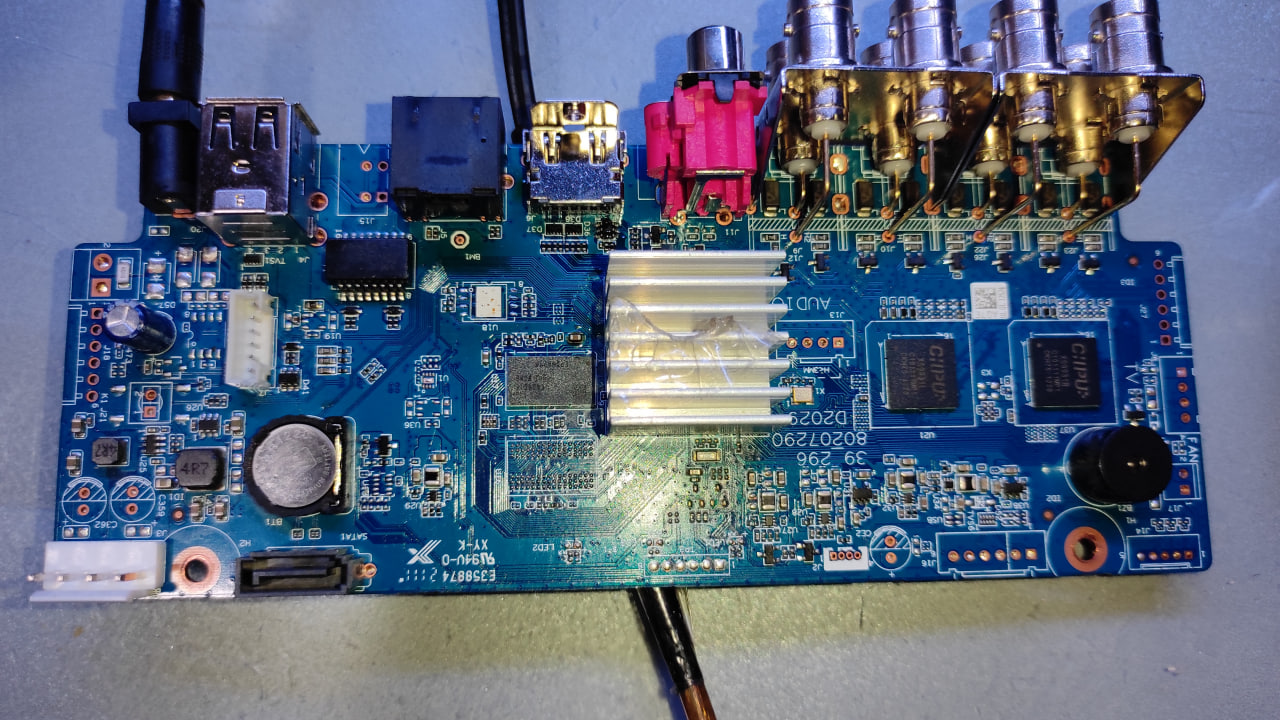

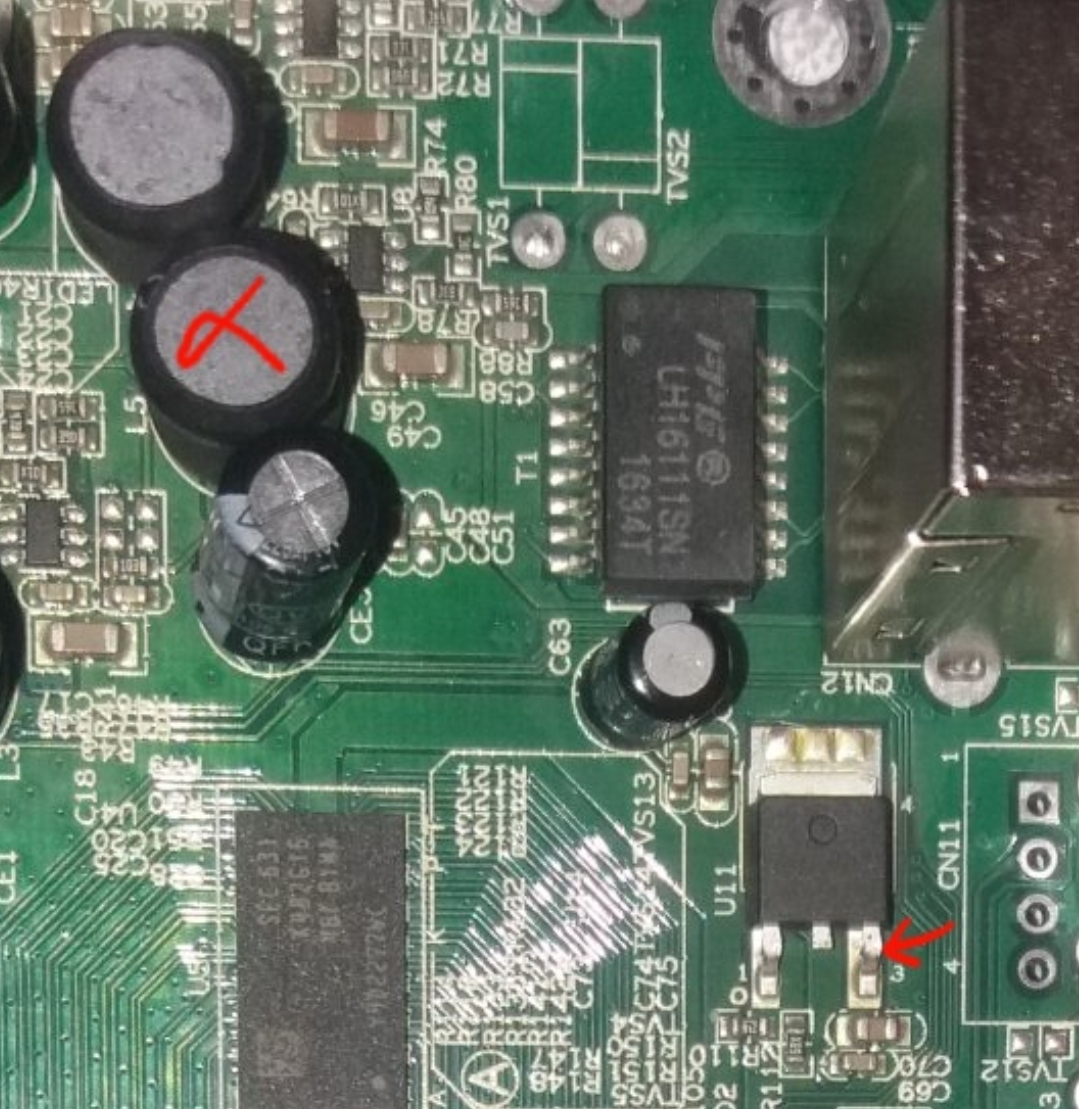

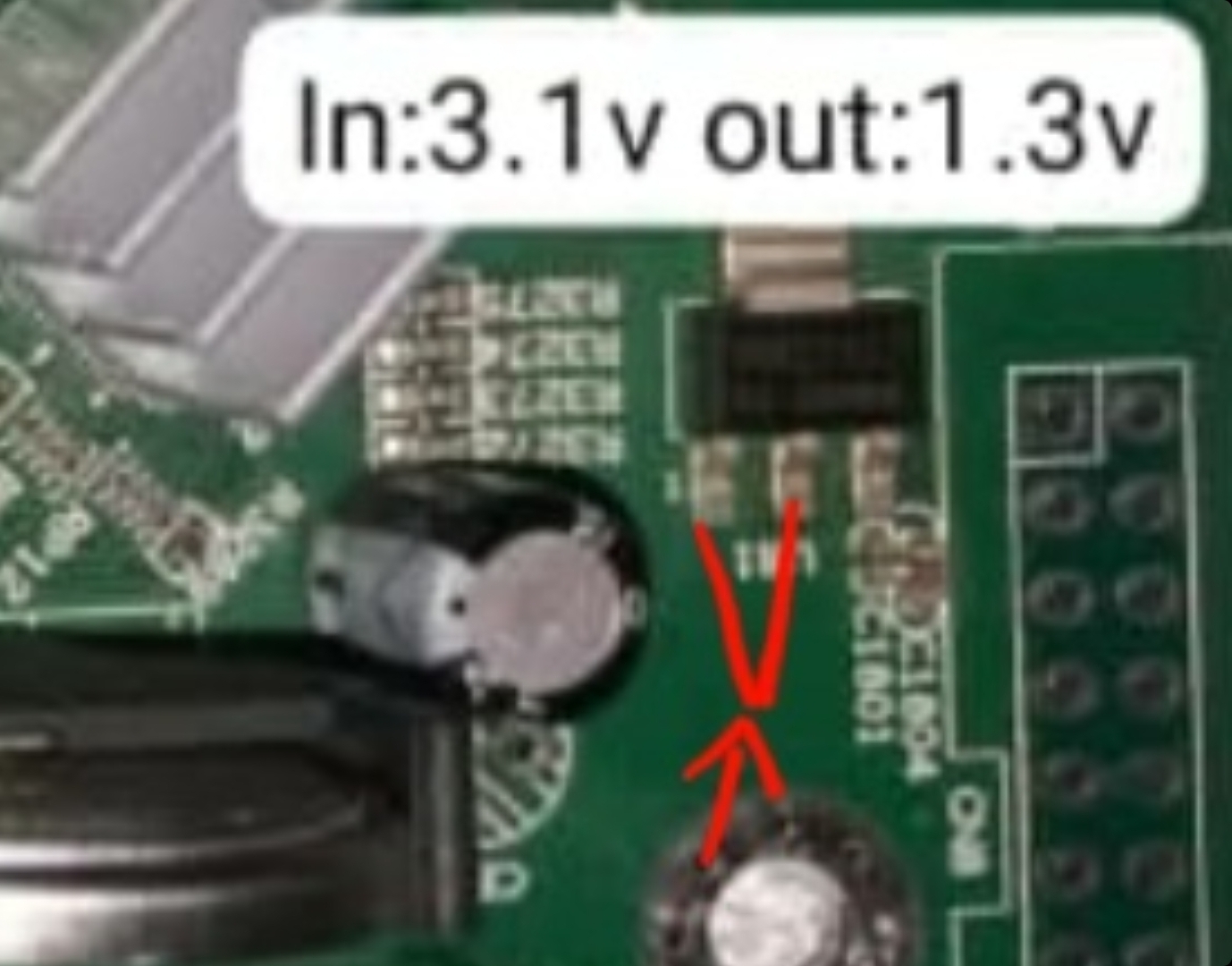

به نظرم کمی غیر طبیعی هست. آیا اهم بین دو پایه‌ی برد در محل رگولاتور U81 که در تصویر زیر مشخص شده رو گرفتید؟ (منظورم پایه‌های خود رگولاتور نیست؛ بلکه محل نصب دو پایه مذکور بر روی برد هست)
☆محبت کنید و مجدد اهم بین دو پایه‌ای که مشخص کردم رو گرفته و اعلام بفرمایید.
☆ضمن اینکه ولتاژ ورودی این قطعه رو هم مشخص بفرمایید.
☆اگر ولتاژ ورودی 5V هست؛ مجددا رگولاتور U81 رو جایگذاری کرده و پس از جایگذاری دوباره، ولتاژ ورودی و خروجی اون رو گرفته اعلام بفرمایید.
☆و اگر ولتاژ خروجی این قطعه؛ 3.3V بود؛ در جای خودش باقی بمونه. در غیر اینصورت مجددا اون رو خارج کنید.

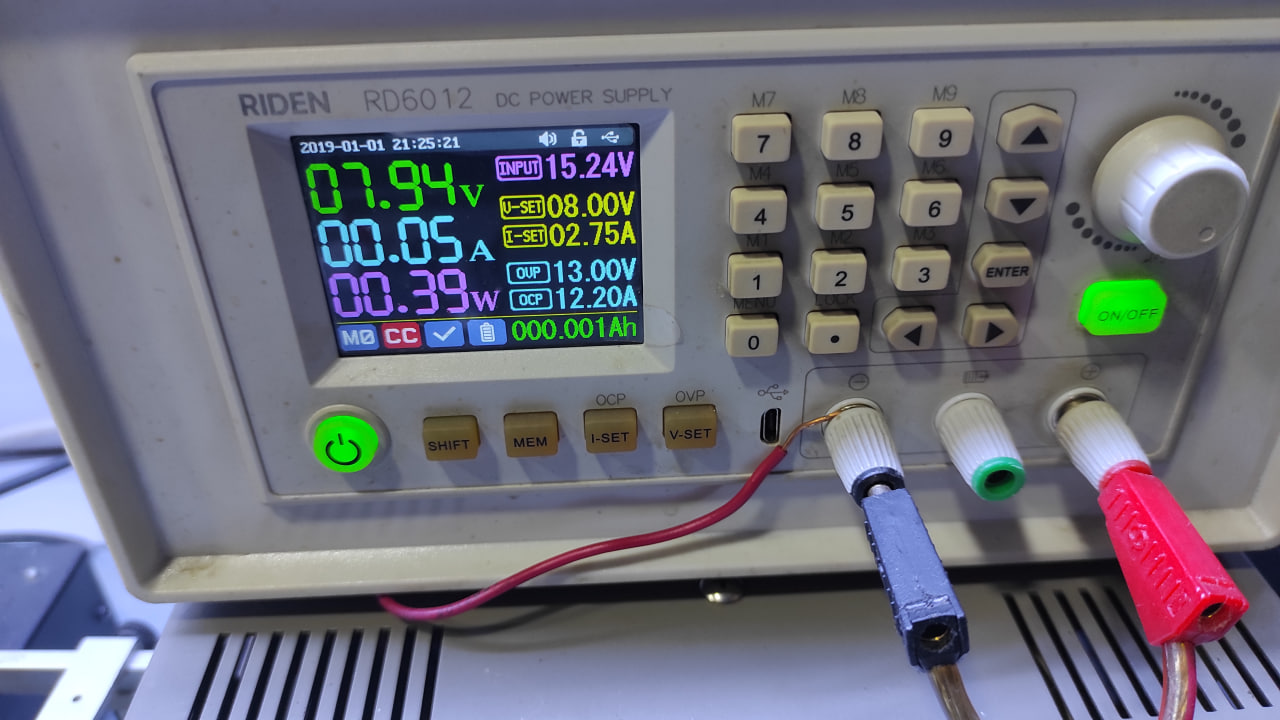

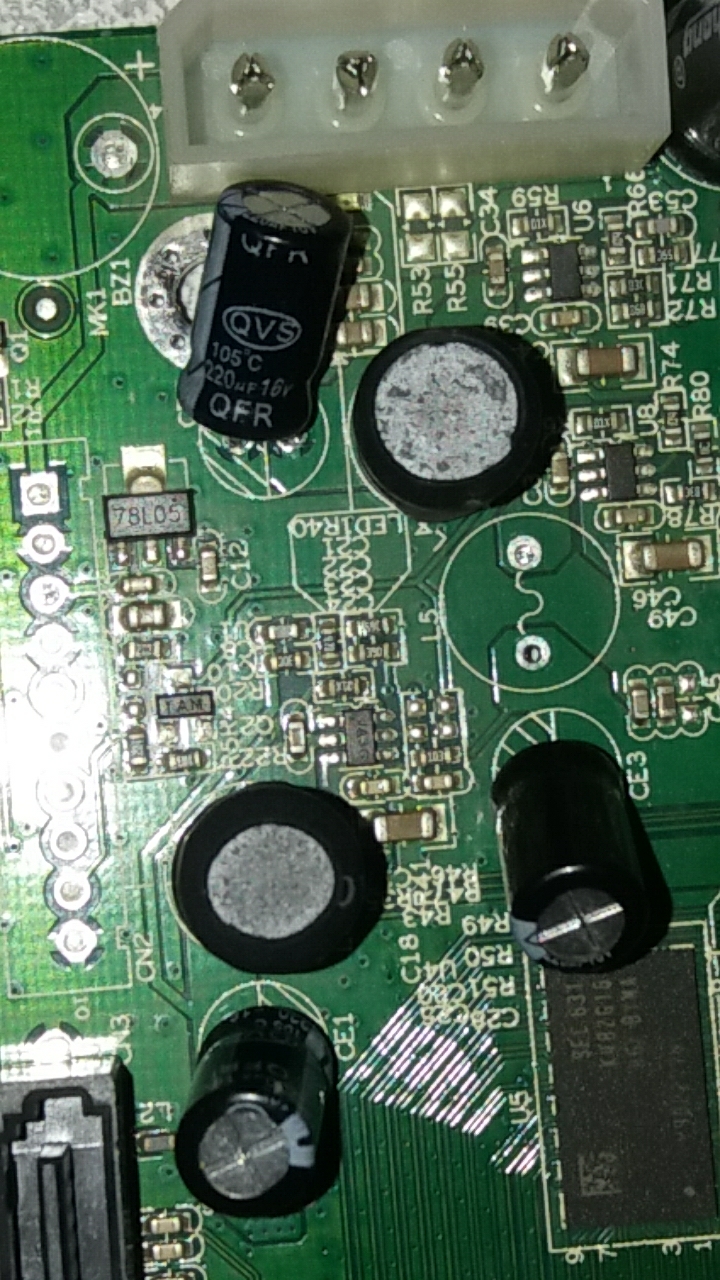

با در آوردن سلف L5 ولتاژ خروجی رگلاتور ams1117 نزدیک باطری به ۳.۳ ولت رسید
از این فرمایش شما میشه نتیجه گرفت U81 رو دوباره جایگذاری کردید؟ در آخرین عرضی که داشتم؛ قرار شد U81 رو خارج کنید و صحبتی از جایگذاری مجدد به میون نیومد. اگر چنین هست انتظار اینه که لااقل یه اطلاع‌رسانی کوچیک انجام بدید تا مسیر تصمیم‌گیری به بیراهه نره.
لذا در صورتی که جایگذاری رو انجام دادید و ولتاژ خروجی U81 به 3.3V رسیده؛ موارد تست بالا منتفی هست. فقط ولتاژ فعلی ورودی و خروجی این قطعه رو مشخص بفرمایید.
اما خروجی رگلاتور کنار پورت لن ناچیر و در حد ۰ شد
شما قبلا ورودی U11 رو 5V اعلام کردید و ولتاژ سلف L5 رو هم 3.5V . فارغ از اختلاف ولتاژ ورودی U11 و ولتاژ L5 ، به صورت طبیعی نباید با خروج سلف L5 ، خروجی U11 صفر بشه. چرا که U11 پایه En نداره که خروجی اون متکی به بخش دیگری باشه. از این جهت صفر شدن خروجی اون غیر طبیعی هست.
برای اطمینان تست بفرمایید آیا ورودی U11 با سلف L5 ارتباط مستقیم داره و شرت هست؟
(پراب رو از هر دو طرف امتحان کنید)
دو تا رگلاتور ams1117 هست یکی که نزدیک پورت لنه adj
یه تصویر واضح از رگولاتور U11 که نزدیک پورت لن هست ارسال بفرمایید. می‌خوام ببینم مقاومت‌های R11 و R12 بین پایه ADJ و OUT چند اهم هست تا صحت خروجی 3.3V این قطعه که در بند قبل دچار تشکیک شد مشخص بشه.
به چشم خود هم نباید اطمینان کرد)
