افت ولتاژ شدید در DVR نونیم

[mapmap]

اگر منبع شما بتونه ۲ آمپر بده روی جریان یک آمپر ولتاژ ورودی هرگز نباید به ۴ ولت افت کنه که

بله ۲ آمپر و خروجیهارو از رو پورت هارد که میگیرم ۵ ولتش درسته اما ۱۲ خیلی کمه
و متذکر میشم که صدایی شبیه به صدای نشتی خازن الکترولیت میده و صدا از اطراف سلف و خازنهای نزدیک به پورت میاد



[infoshinfo]

دوستان کسی تجربه ی چنین موردی رو که دوست عزیز mr-ha تجربه کردن رو نداشته؟
منم به این مشکل برخوردم

۱- به نظر میرسه گفتن "من هم به این مشکل خوردم" برای بیان ایراد دستگاه و دادن اطلاعات دقیق جهت همفکری، عبارت صحیحی نباشه. لذا بهتره فارغ از گفته‌های جناب mr-ha؛ شرح کاملی از مشکل موجود در DVR خودتون و کارهایی که انجام دادید رو بیان بفرمایید تا نتیجه مطلوب حاصل بشه.
۲- تصویر واضحی از پشت DVR هم ارایه بدید.
۳- وقتی کانکتور تغذیه هارد رو جدا می‌کنید؛ آیا در افت ولتاژ و شدت آمپر مصرفی تغییری حاصل میشه؟

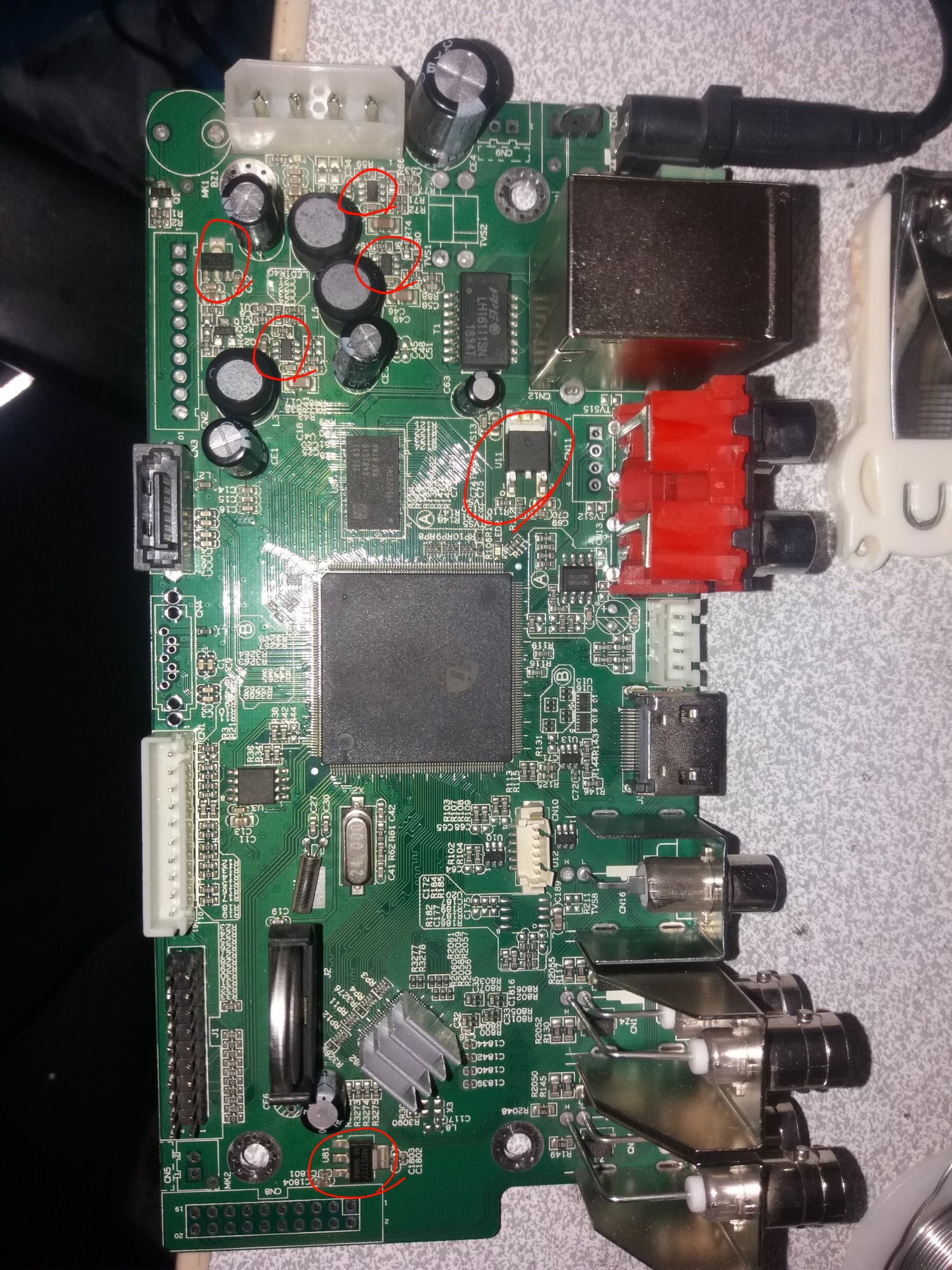

۴- ولتاژ ورودی و خروجی نقاط قرمز رنگ را مشخص فرمایید.



[mapmap]

۱- به نظر میرسه گفتن "من هم به این مشکل خوردم" برای بیان ایراد دستگاه و دادن اطلاعات دقیق جهت همفکری، عبارت صحیحی نباشه. لذا بهتره فارغ از گفته‌های جناب mr-ha؛ شرح کاملی از مشکل موجود در DVR خودتون و کارهایی که انجام دادید رو بیان بفرمایید تا نتیجه مطلوب حاصل بشه.
۲- تصویر واضحی از پشت DVR هم ارایه بدید.
۳- وقتی کانکتور تغذیه هارد رو جدا می‌کنید؛ آیا در افت ولتاژ و شدت آمپر مصرفی تغییری حاصل میشه؟
۴- ولتاژ ورودی و خروجی نقاط قرمز رنگ را مشخص فرمایید.

مشاهده فایل‌پیوست 208624

با سپاس

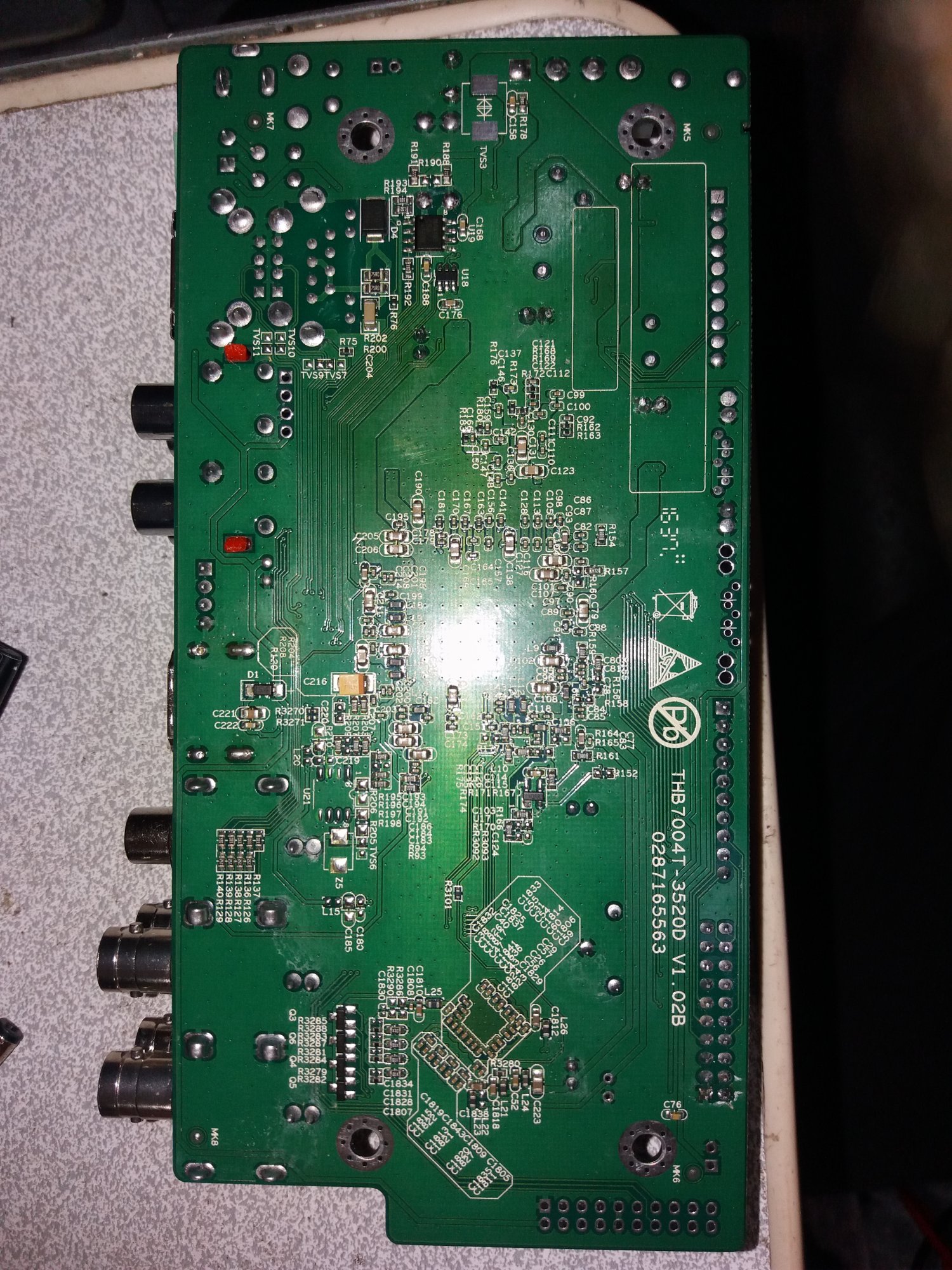

ولتاژ ورودی و خروجی رگلاتورها رو تونستم بگیرم اما آی سیهای ۶ پین (ja3g)رو نه.چون دیتاشیتشون رو جایی پیدا نکردم



[mapmap]



[mapmap]



[infoshinfo]

آی سیهای ۶ پین (ja3g)رو نه.چون دیتاشیتشون رو جایی پیدا نکردم

سلام
اگر منظور آیسی‌هایی هست که علامت زدم؛ ولتاژ روی سلف‌ها که با رنگ نارنجی مشخص کردم رو بفرمایید.

پاسخ سوالهای ۱ و ۳ رو نفرمودید؛ منتظر گزارش شما در این مورد هستم.



[dds1]

با یک منبع تغذیه دیگه با آمپر بالاتر تست کن ببین باز هم چراغ LED چشمک میزنه یا خیر؟! چشمک زدن که گفتی یعنی آداپتور به هر دلیلی کم میاره.



[infoshinfo]

با یک منبع تغذیه دیگه با آمپر بالاتر تست کن ببین باز هم چراغ LED چشمک میزنه یا خیر؟! چشمک زدن که گفتی یعنی آداپتور به هر دلیلی کم میاره.

سلام
بعید میدونم ایراد از منبع تغذیه باشه. یقینا یه شورتی تو مدار داریم.

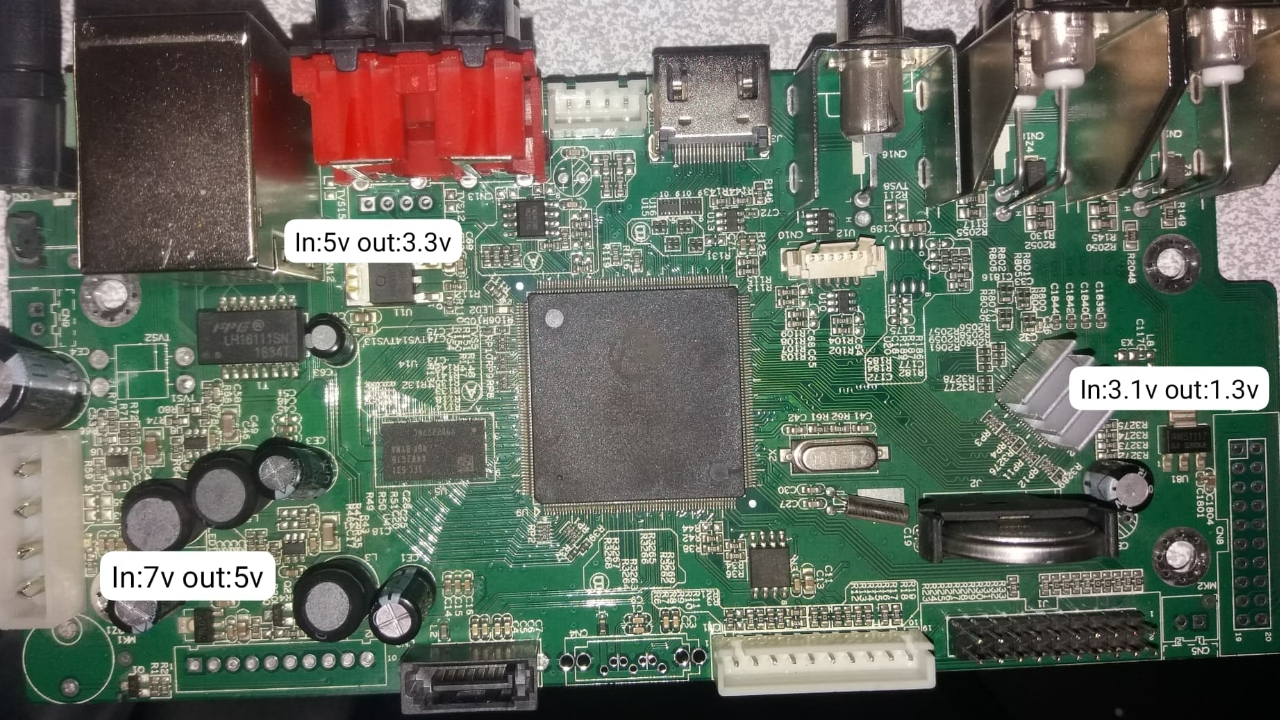

طبق گزارش جناب mapmap، فارغ از ولتاژ ورودی رگولاتور U81 خروجی دارای 1.3V هست. اما تا جایی که یادمه باید 3.3V باشه.
ضمن اینکه ورودی‌ رگولاتور 78L05 باید 12Vباشه؛ اما 7V هست.
اگر جناب mapmap محبت کنن و گزارش کامل ارایه بدن؛ میشه راه حل به ایشون ارایه داد.



[mapmap]

۱- به نظر میرسه گفتن "من هم به این مشکل خوردم" برای بیان ایراد دستگاه و دادن اطلاعات دقیق جهت همفکری، عبارت صحیحی نباشه. لذا بهتره فارغ از گفته‌های جناب mr-ha؛ شرح کاملی از مشکل موجود در DVR خودتون و کارهایی که انجام دادید رو بیان بفرمایید تا نتیجه مطلوب حاصل بشه.
۲- تصویر واضحی از پشت DVR هم ارایه بدید.
۳- وقتی کانکتور تغذیه هارد رو جدا می‌کنید؛ آیا در افت ولتاژ و شدت آمپر مصرفی تغییری حاصل میشه؟
۴- ولتاژ ورودی و خروجی نقاط قرمز رنگ را مشخص فرمایید.

مشاهده فایل‌پیوست 208624

ضمن خسته نباشید و تشکر از شما مهربانان

عرض شود :
۱.کاملا" صحیح میفرمائید به امید خدا اگه مجددا" زحمتی داشتم حتما" چنین خواهم کرد.
۳.متاسفانه دستگاه رو بدون هارد تحویل گرفتم و امکان چنین تستی برام مقدور نبود



[mapmap]

با یک منبع تغذیه دیگه با آمپر بالاتر تست کن ببین باز هم چراغ LED چشمک میزنه یا خیر؟! چشمک زدن که گفتی یعنی آداپتور به هر دلیلی کم میاره.

با منبع تغذیه دیگه ای هم تست کردم به هر حال مشکل به قوت خود باقیه تنها تغیری که مشهود هست اینه که چشمک زدن led پاور کمی و صدای خس خس هم کمی تند تر حس میشه
