افت ولتاژ شدید در DVR نونیم

[mapmap]



[mapmap]

سلام
بعید میدونم ایراد از منبع تغذیه باشه. یقینا یه شورتی تو مدار داریم.
طبق گزارش جناب mapmap، فارغ از ولتاژ ورودی رگولاتور U81 خروجی دارای 1.3V هست. اما تا جایی که یادمه باید 3.3V باشه.
ضمن اینکه ورودی‌ رگولاتور 78L05 باید 12Vباشه؛ اما 7V هست.
اگر جناب mapmap محبت کنن و گزارش کامل ارایه بدن؛ میشه راه حل به ایشون ارایه داد.

دقیقا"
با یه منبع تغذیه مطمئن و نو هم تست کردم مشکل پابرجاست.با سپاس از اینکه وقت گزاشتین



[infoshinfo]

متاسفانه دستگاه رو بدون هارد تحویل گرفتم و امکان چنین تستی برام مقدور نبود

سلام مجدد
بخشی از مشکل ایجاد کننده تاپیک با هارد بوده و هارد آمپر می‌کشیده؛ اما شما می‌فرمایید اساسا دستگاه رو بدون هارد تحویل گرفتید!
لذا اینکه عرض می‌کنم خودتون باید شرح کامل بدید؛ به همین دلیل است. هرچند الان هم دیر نیست و اگر گزارش کامل از ایرادها بدید؛ کمک به خودتون خواهید کرد.

برای اولین قدم

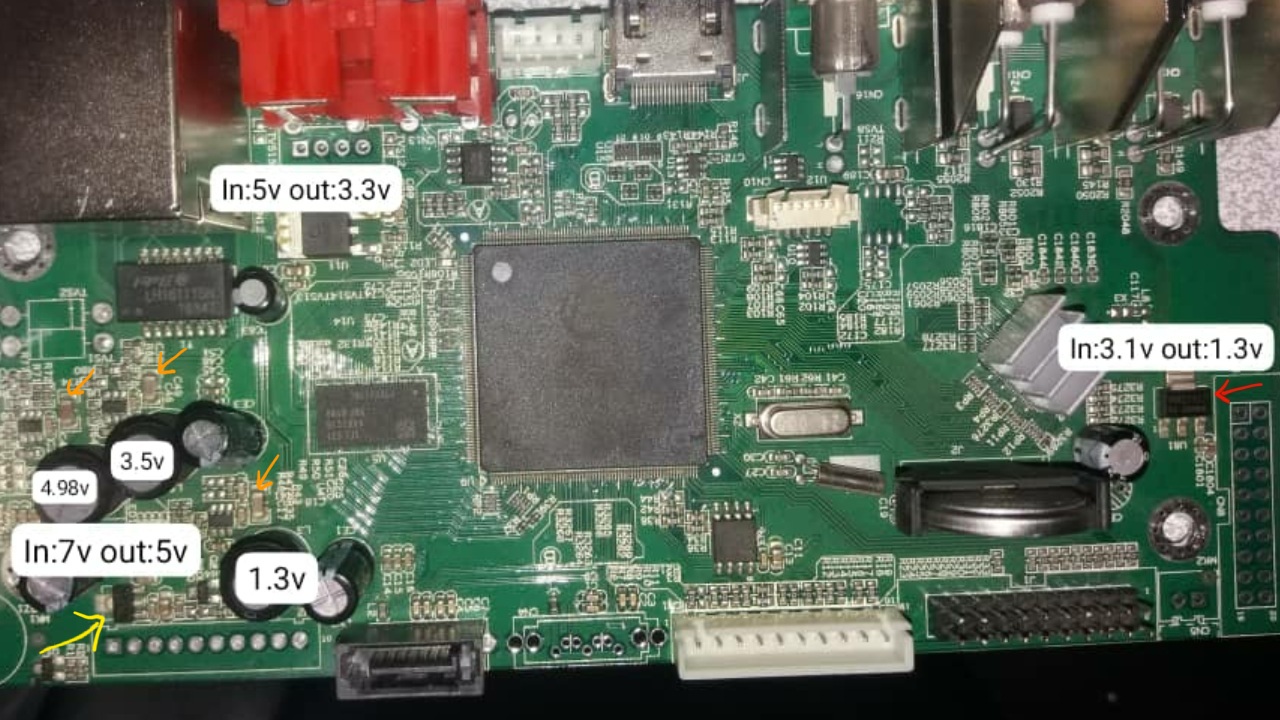

۱- رگولاتور U81 رو از روی برد خارج کنید و ببینید در ولتاژ ورودی این قطعه تغییری حاصل میشه؟ فلش قرمز رنگ

۲- ولتاژ ورودی رگولاتور 78L05 رو بعد از خارج کردن U81 چک کنید ببینید تغییری کرده یا نه. (قبلا 7V اعلام کرده بودید) فلش زرد رنگ

۳- روی خازن‌هایی که با فلش نارنجی مشخص شده می‌تونید ولتاژ ورودی LDO ها (رگولاتورها ja3g) رو چک کنید. لطفا قبل و بعد از انجام بند ۱ ولتاژ ها رو بررسی و اعلام بفرمایید.

۴- لطفا کد روی U11 رو اعلام بفرمایید.



[mapmap]

سلام مجدد
بخشی از مشکل ایجاد کننده تاپیک با هارد بوده و هارد آمپر می‌کشیده؛ اما شما می‌فرمایید اساسا دستگاه رو بدون هارد تحویل گرفتید!
لذا اینکه عرض می‌کنم خودتون باید شرح کامل بدید؛ به همین دلیل است. هرچند الان هم دیر نیست و اگر گزارش کامل از ایرادها بدید؛ کمک به خودتون خواهید کرد.

برای اولین قدم
۱- رگولاتور U81 رو از روی برد خارج کنید و ببینید در ولتاژ ورودی این قطعه تغییری حاصل میشه؟ فلش قرمز رنگ

۲- ولتاژ ورودی رگولاتور 78L05 رو بعد از خارج کردن U81 چک کنید ببینید تغییری کرده یا نه. (قبلا 7V اعلام کرده بودید) فلش زرد رنگ

۳- روی خازن‌هایی که با فلش نارنجی مشخص شده می‌تونید ولتاژ ورودی LDO ها (رگولاتورها ja3g) رو چک کنید. لطفا قبل و بعد از انجام بند ۱ ولتاژ ها رو بررسی و اعلام بفرمایید.

۴- لطفا کد روی U11 رو اعلام بفرمایید.

مشاهده فایل‌پیوست 208659

درود

گزارش کار به ترتیب خدمت استاد:

۳. قبل از جدا کردن و بعد از جدا کردن رگلاتور ams1117 ولتاژ ۳ تا خازن smd حدود ۷ ولت بود.
۱.بعد از جدا کردن U81 ولتاژ ورودی ۵.۲۵ ولت میباشد‌.
۲.ورودی رگلاتور ۷۸۰۵ تغییری نکرد همون ۷ ولت و خروجی ۵ ولت میباشد.
۴‌. U11 هم رگلاتور AMS1117 است.

تغییراتی که مشهود بود این است که led سبز رنگ شروع به چشمک زدن کرد و ولتاژ ورودی برد کمی بالاتر رفت و بین ۸ تا ۱۰ ولت نوسان دارد
منتظر راهنماییهای دقیق شما هستم



[infoshinfo]

بعد از جدا کردن U81 ولتاژ ورودی ۵.۲۵ ولت میباشد‌.

سلام
مفهوم این تغییر ولتاژ اینه که تو بخش تصویر مشکلی وجود داره.
یا آیسی تصویر سوخته و یا قطعات جانبی دچار مشکل هست ‌که به نظر بتونید با تست بیزر اهمتر اتصالی این بخش رو پیدا کنید.

با تست بیزر اهمتر پایه خروجی U81 رو به GND بگیرید ببینید آیا اتصالی داره و در مجموع چند اهم بین این دو پایه هست؟ (پراب‌ها رو از هر دو سمت امتحان کنید)

U11 هم رگلاتور AMS1117 است

در خط دوم روی قطعه چه اطلاعاتی ثبت شده؟ از نوع ADJ هست و یا ولتاژ خروجی ثبت شده؟

قبل از جدا کردن و بعد از جدا کردن رگلاتور ams1117 ولتاژ ۳ تا خازن smd حدود ۷ ولت بود.

ورودی رگلاتور ۷۸۰۵ تغییری نکرد همون ۷ ولت و خروجی ۵ ولت میباشد.

این فرمایشات شما هم به این معنی هست که مشکل تنها در بخش تصویر DVR نیست و حداقل در یک قسمت دیگه هم ایرادی وجود داره که اجازه نمیده ولتاژ ۱۲ تثبیت بشه.

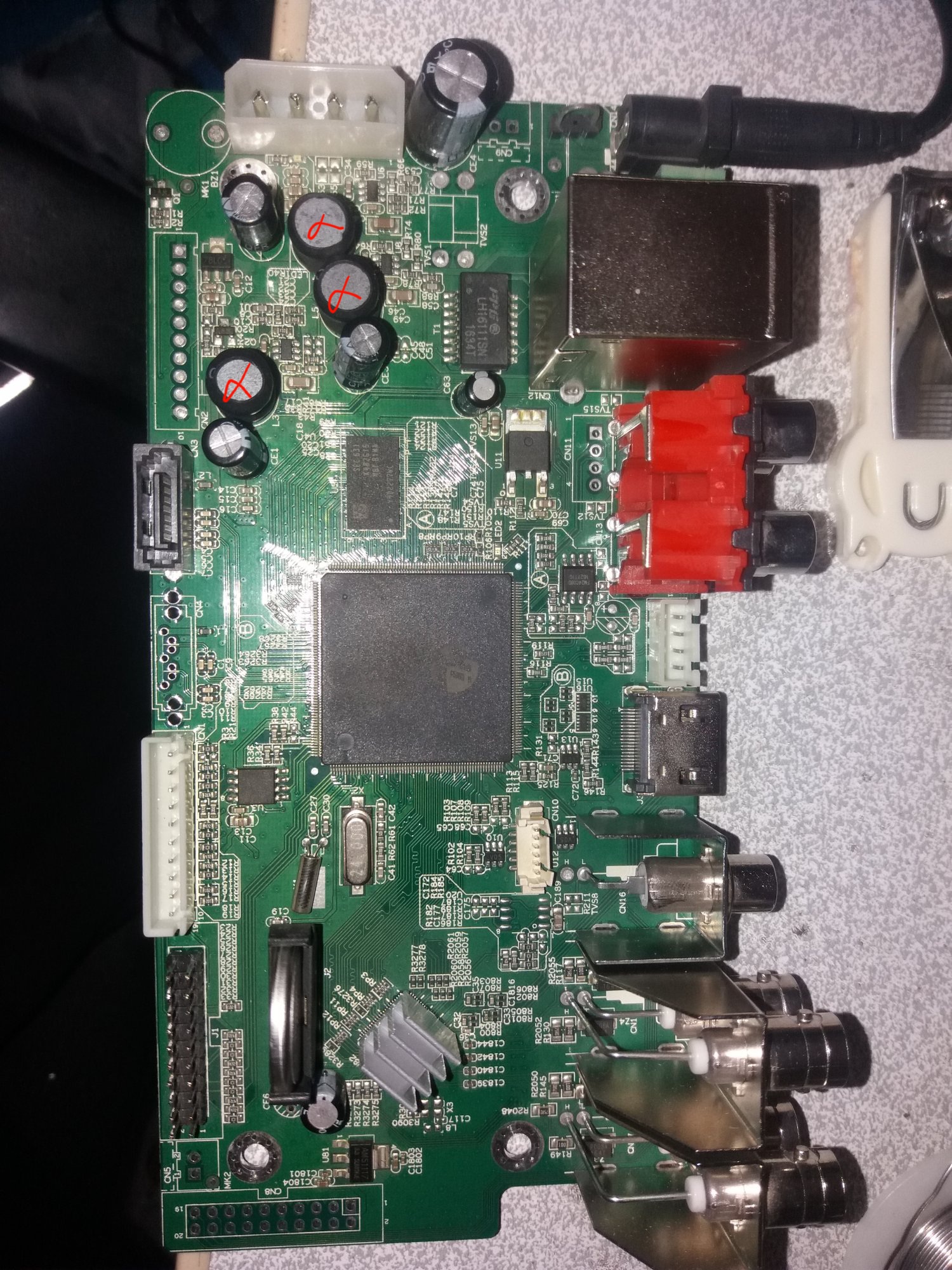

لذا پیشنهاد میشه ابتدا بوسیله تست بیزر اهمتر، اتصالی احتمالی بین پایه هر یک از سلف‌هایی که در تصویر زیر علامت زده شده رو با GND امتحان کنید. (پراب‌ها رو از هر دو طرف امتحان کنید. ضمن اینکه اجازه بدید خازن‌ها تخلیه بشه تا بوق کاذب از بین بره) در صورت وجود اتصالی، سلف و یا آیسی مربوطه رو از مدار خارج کرده و سپس DVR رو روشن و ولتاژ ورودی رگولاتور 78L05 رو بگیرید تا اطمینان پیدا کنید ولتاژ به ۱۲ رسیده.
و اگر این راه نتیجه نداد؛ سلف‌ها و یا آیسی‌هایی که در تصویر مشخص شده رو یکی یکی خارج کرده و با خروج هر یک از اونها ولتاژ ورودی رگولاتور 78L05 رو بگیرید؛ هر وقت ولتاژ فعلی 7V افزایش پیدا کرد و مقدار آمپر کشیدن منبع تغذیه کمتر شد؛ همچنین ولتاژ به سمت 12V پیش رفت؛ مشخص میشه که او قسمت هم ایراد داشته.
البته شاید همکارا پشنهاد بهتری داشته باشن؛ لذا اگر صلاح میدونید نظر اساتید رو هم دریافت بفرمایید.



[infoshinfo]

.



[poya22]

درود

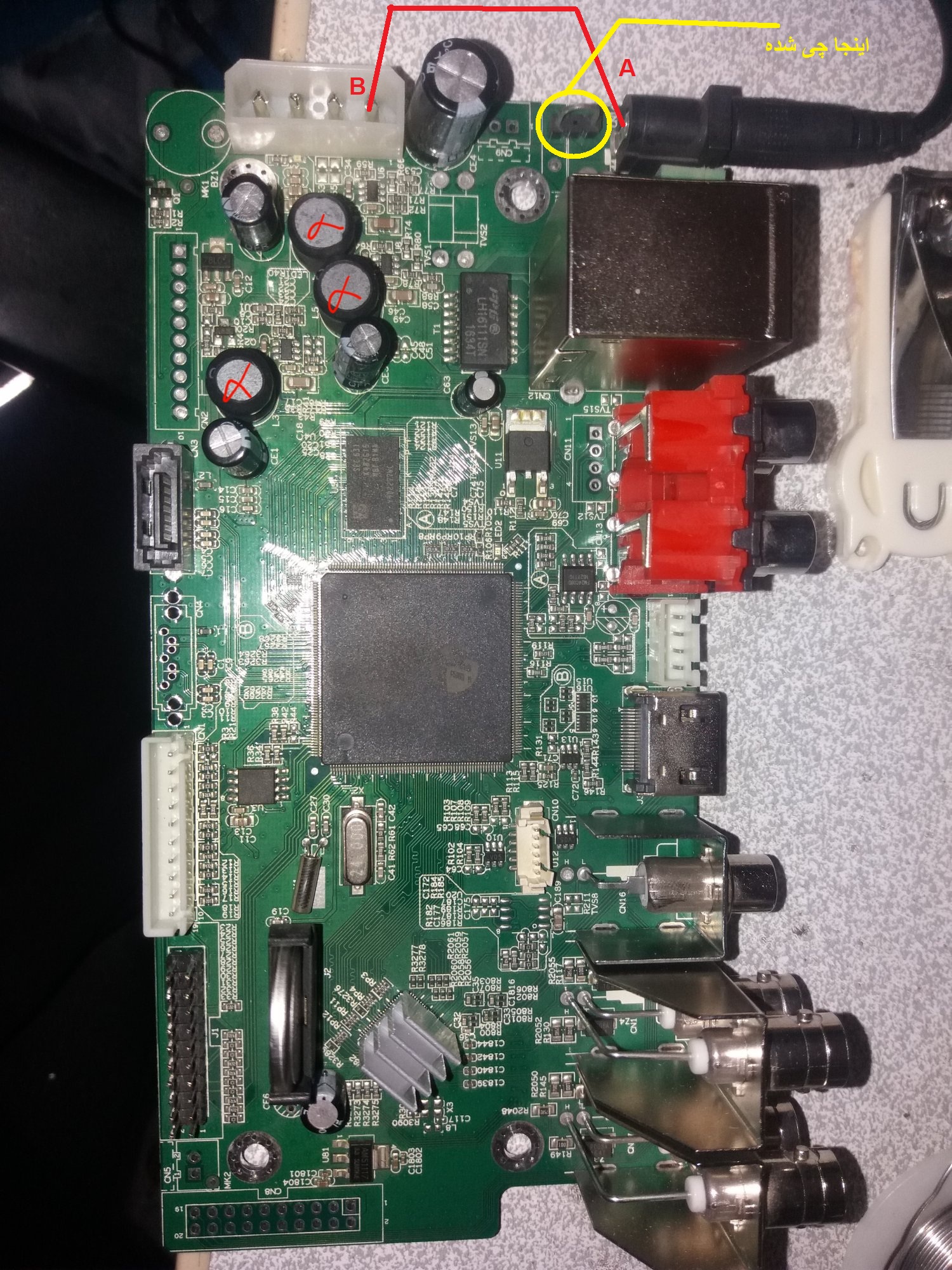

نقطه A را به B باسیم وصل کنید
علامت زرد رنگ چی هست سوختگی دارد؟



[mapmap]

درود
نقطه A را به B باسیم وصل کنید
علامت زرد رنگ چی هست سوختگی دارد؟

وقت بخیر

۱.با اتصال A به B هیچ تغییری حاصل نشد و همچنان ولتاژ بین ۸ تا ۱۰ ولت نوسان دارد

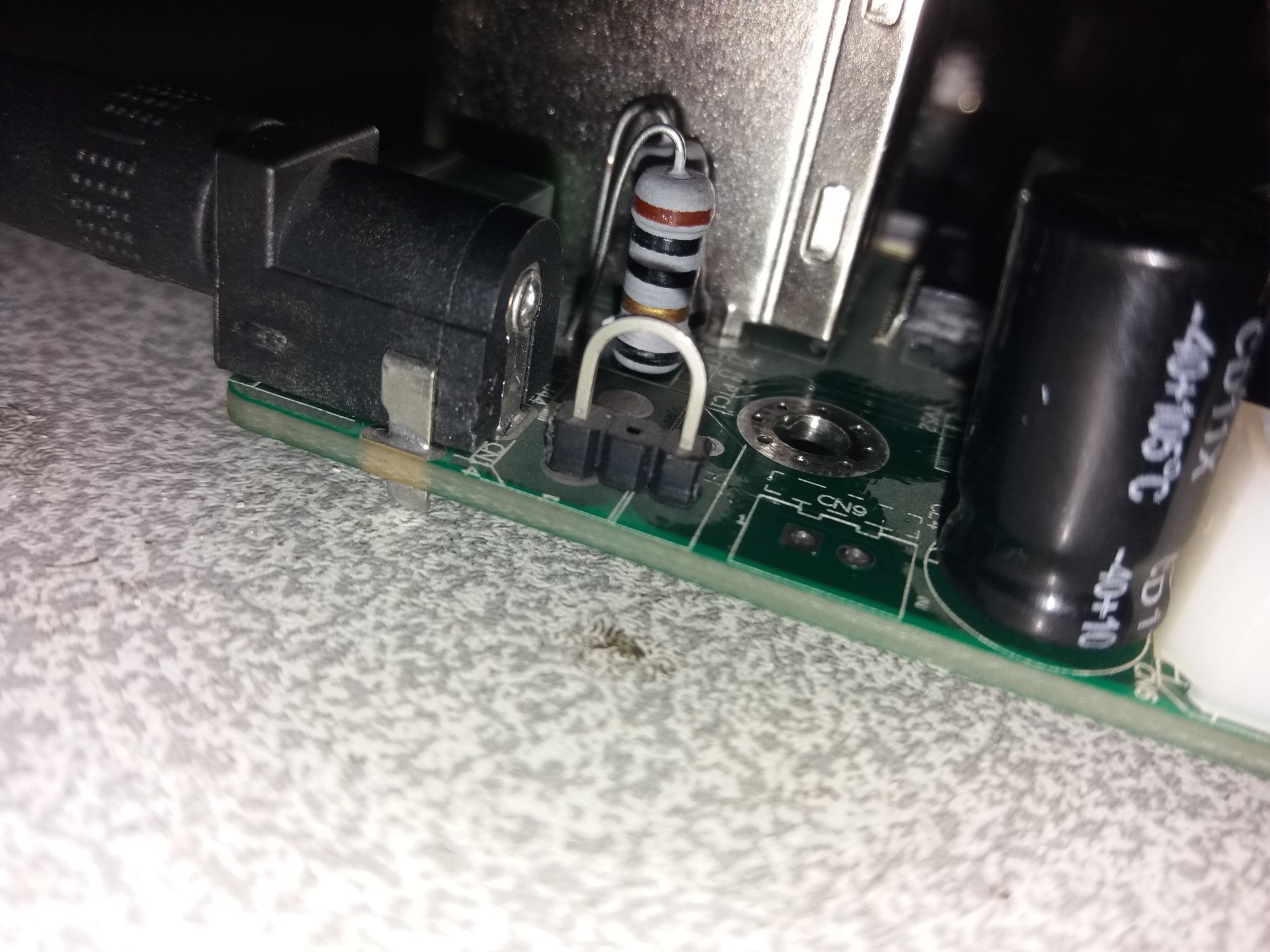

۲.ظاهرا" جای فیوز بوده که فابریکن اتصال شده



[mapmap]

وقت بخیر

۱.با اتصال A به B هیچ تغییری حاصل نشد و همچنان ولتاژ بین ۸ تا ۱۰ ولت نوسان دارد
۲.ظاهرا" جای فیوز بوده که فابریکن اتصال شده



[mapmap]

با تست بیزر اهمتر پایه خروجی U81 رو به GND بگیرید ببینید آیا اتصالی داره و در مجموع چند اهم بین این دو پایه هست؟ (پراب‌ها رو از هر دو سمت امتحان کنید)

از هر دو سمت ۱.۵ کیلو اهم بود
