باسلام

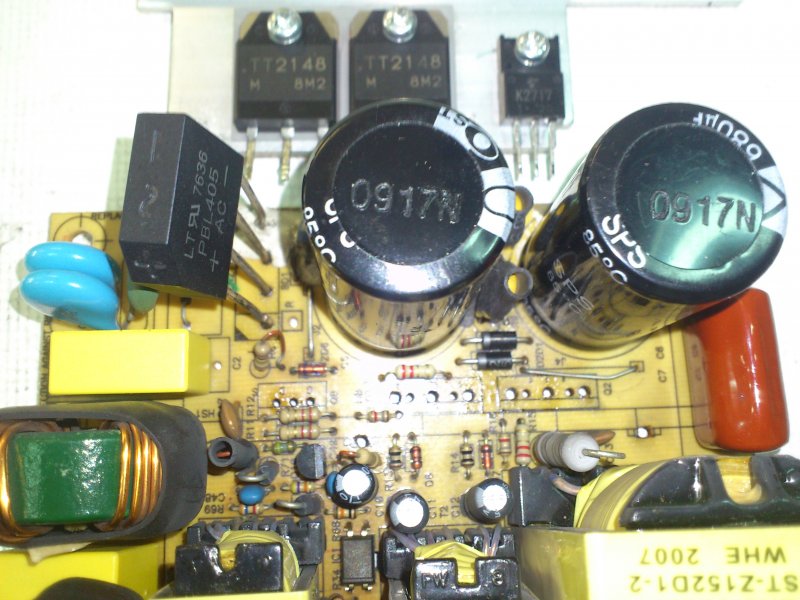

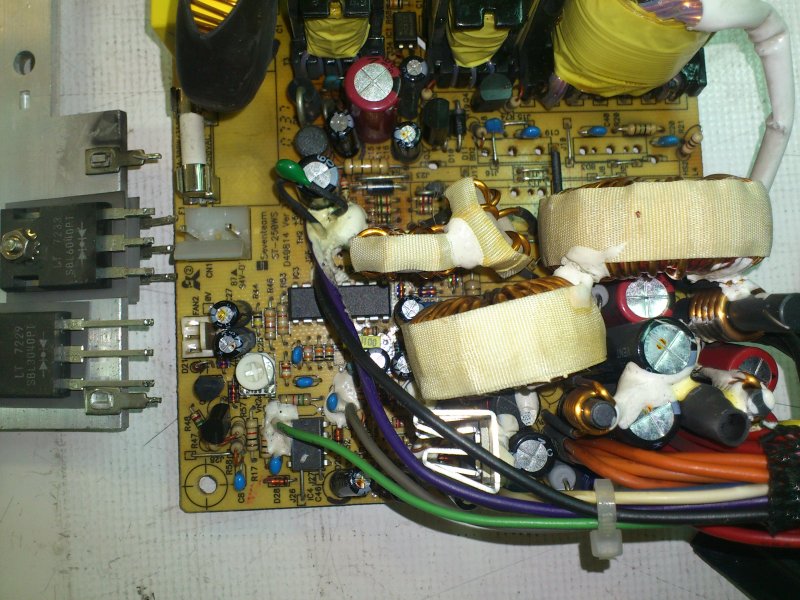

این ترانس چاپر کاهنده بزرگ T1 حدود 90 الی 100 ولت AC و یا بیشتر را درهیت سینگ اول که ترانزیستورهای NPN با عمل سوئیچینگ میسازند در خروجی ولتاژ AC دوازده ولت را تشکیل داده و از آنجا توسط دیودهای دوبل وات بالا و ترانس حلقوی تورید با هسته پودر آهنی و خازنهای الکترولیت عمل صافی را انجام داده و 12 ولت کامل را به خروجی های 12 ولت زرد رنگ و 5 ولت سیم قرمز رنگ و حتی -12 ولت و -5 ولت (بستگی به نوع طراحی مدار) را میدهند.
ترانسهای چاپر کوچک یکی برای 5 ولت استند بای و دیگری برای 3/3 ولت سیم نارنجی مشابه عمل 12 ولت ولتاژهای مربوطه را در خروجی تشکیل میدهند.
این ترانس چاپر کاهنده بزرگ T1 حدود 90 الی 100 ولت AC و یا بیشتر را درهیت سینگ اول که ترانزیستورهای NPN با عمل سوئیچینگ میسازند در خروجی ولتاژ AC دوازده ولت را تشکیل داده و از آنجا توسط دیودهای دوبل وات بالا و ترانس حلقوی تورید با هسته پودر آهنی و خازنهای الکترولیت عمل صافی را انجام داده و 12 ولت کامل را به خروجی های 12 ولت زرد رنگ و 5 ولت سیم قرمز رنگ و حتی -12 ولت و -5 ولت (بستگی به نوع طراحی مدار) را میدهند.
ترانسهای چاپر کوچک یکی برای 5 ولت استند بای و دیگری برای 3/3 ولت سیم نارنجی مشابه عمل 12 ولت ولتاژهای مربوطه را در خروجی تشکیل میدهند.
