اشکال در پاور گرین مدل GP330A

[سرمد]

عرض ادب و احترام
در راستای اوامر شما اساتید محترم اقدامات ذیل انجام شد :
تعویض ترانزیستور 945 - ورودی برق به برد 217 ولت -خروجی پل دیو 217 ولت -
دوپایه خازن اولی 330 ولت = (پایه خازن اولی با پایه های وسطی ماسفت 330 ، ترانزیستور اولی 330 و ترانزیستور دومی 0 )
دو پایه خازن دومی 336 ولت=(پایه خازن دومی با پایه های وسطی ماسفت 670، ترانزیستور اولی 668و ترانزیستور دومی 0 )

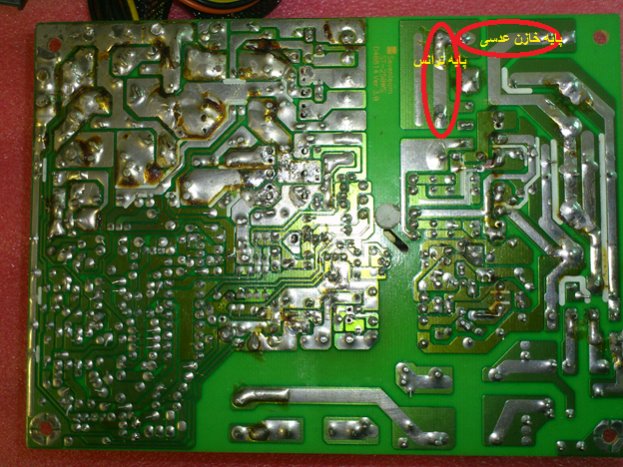

پایه خازن شیمیایی دومی با پایه دوم خازن عدسی که به یکی از پایه های ترانس وصل میباشد (در شکل زیر مشخص شده است) هیچ ولتاژی ندارد . آیا این یک امری طبیعی ست . طریقه تست این خازن در مدار یا خارج مدار به چه صورت است .

بیت دو خازن اصلی ورودی قطعه وریستور دارید ؟ اگر دارید تستش کنید .

وریستور نبود از یه برد دیه باز کردم و نصب کردم .
ضمنا" هیچ کدام از سیم ها ولتاژ ندارند .



[AMD]

خازنها عدسی و خازن سرامیکی رو عوض کردید ؟



[ehamid]

شما کارایی که میگم بکن هر کارم کردی بعد تست کن:
1-خازنای بزرگو عوض کن
2-مقاومت 50 اهم پشت T3 رو عوض کن
3- T3 رو عوض کن
(البته T3 نه تو امجد هست نه تو توپخونه باید داغی بخری البته اگه سالم باشه قبل تعویضشم یه نگاه به ترانزیستورا و RCL اطراف T3 بنداز)
خبرشو بده



[reza_476]

باسلام

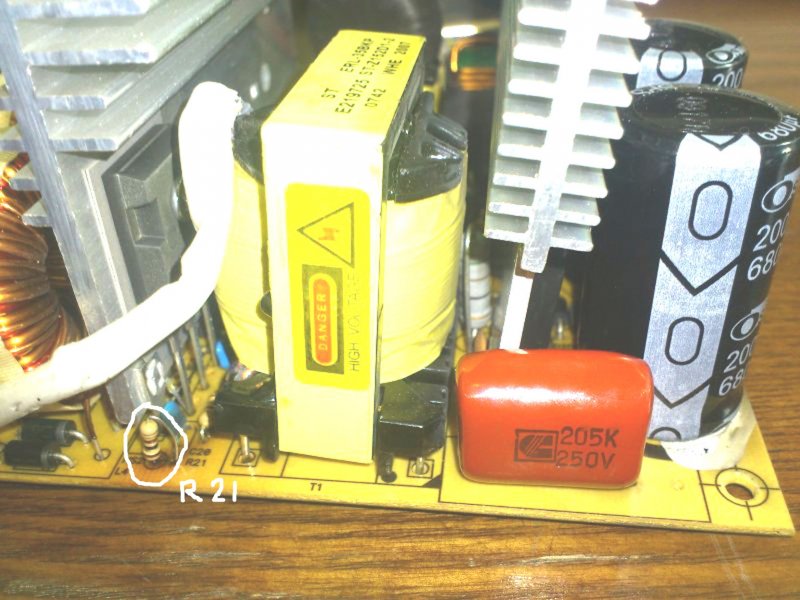

در عکس زیر مقاومت R21 مشخص است سوخته و زیر فیبر سوختگی مشخص است همانطوریکه در شکل مشخص میباشد ظاهرا بجای آن یک مقاومت 100 اهمی 1/4 وات گذاشته شده است ابتدا با اهمتر مقدار آن را چک کن با توجه برنگ من 100 اهم میبینم و همچنینین R33 هم چک کن ببین چند اهم است حتی شده یک پایه آنها را جدا کن و مقدار اهمشان را اعلام کن و محلش را در شکل نیز نشان بده:



[سرمد]

عرض سلام و ادب و احترام
ضمن تشکر از شما بزرگواران به اطلاع میرسانم مقاومتهای اشاره شده در ابتدا (همانگونه که در پست 1 به آن اشاره کردم) بدلیل سوختگی عوض کردم . البته مجدد تست شد که 100 اهم و دیگری 50 اهم درست است . اما نمی دانم حالا T3 را باید عوض کنم یا نه .
ضمنا" خازنهای عدسی (آبی رنگ) و سرامیکی(زرد رنگ) هم عوض شد.
باتشکر



[reza_476]

باسلام

دوست عزیز شما تاپیکهای مشابه همین اشکال در بخش مربوطه زیاد است و پاسخ داده شده که مقاومتهای R21 و R33 هردو یک کیلو اهم هستند آنها را بدون دستکاری قطعات دیگر تعویض کن و در آخر با تینر 10000 فیبر مدارچاپی را پاک کن



[سرمد]

مقاومتهای R21 و R33 هردو یک کیلو اهم هستند آنها را بدون دستکاری قطعات دیگر تعویض کن و در آخر با تینر 10000 فیبر مدارچاپی را پاک کن

عرض ادب و احترام
حسب دستور حضرتعالی اقدام شد . فقط تینر نداشتم با اسپری شستشو دادم . سیم ها کمان کان فاقد ولتاژ میباشند. باتشکر



[reza_476]

باسلام

هیت سینگ دوم دیودهای دوبل روی هیت سینگ ولتاژ دارند؟



[AMD]

دوست عزیز به نظرم طبقه اول و دوم رو بیرون از مدار تست کن . شاید نتیجه داد .



[سرمد]

هیت سینگ دوم دیودهای دوبل روی هیت سینگ ولتاژ دارند؟

عرض سلام و ادب و احترام
دیودها هیچکدام ولتاژ ندارند . ضمنا" تستشان در مدار با اشکال روبرو است ولی خارج از مدار اشکالی ندارند .
منتظر اوامر بعدی شما عزیزان هستم. باتشکر
