البته من یک اشتباهی خودم کرده بودم که زیر میکروسکوپ دیدم و اصلاح کردم تا حدودی مشکل حل شد ولی نه کاملا

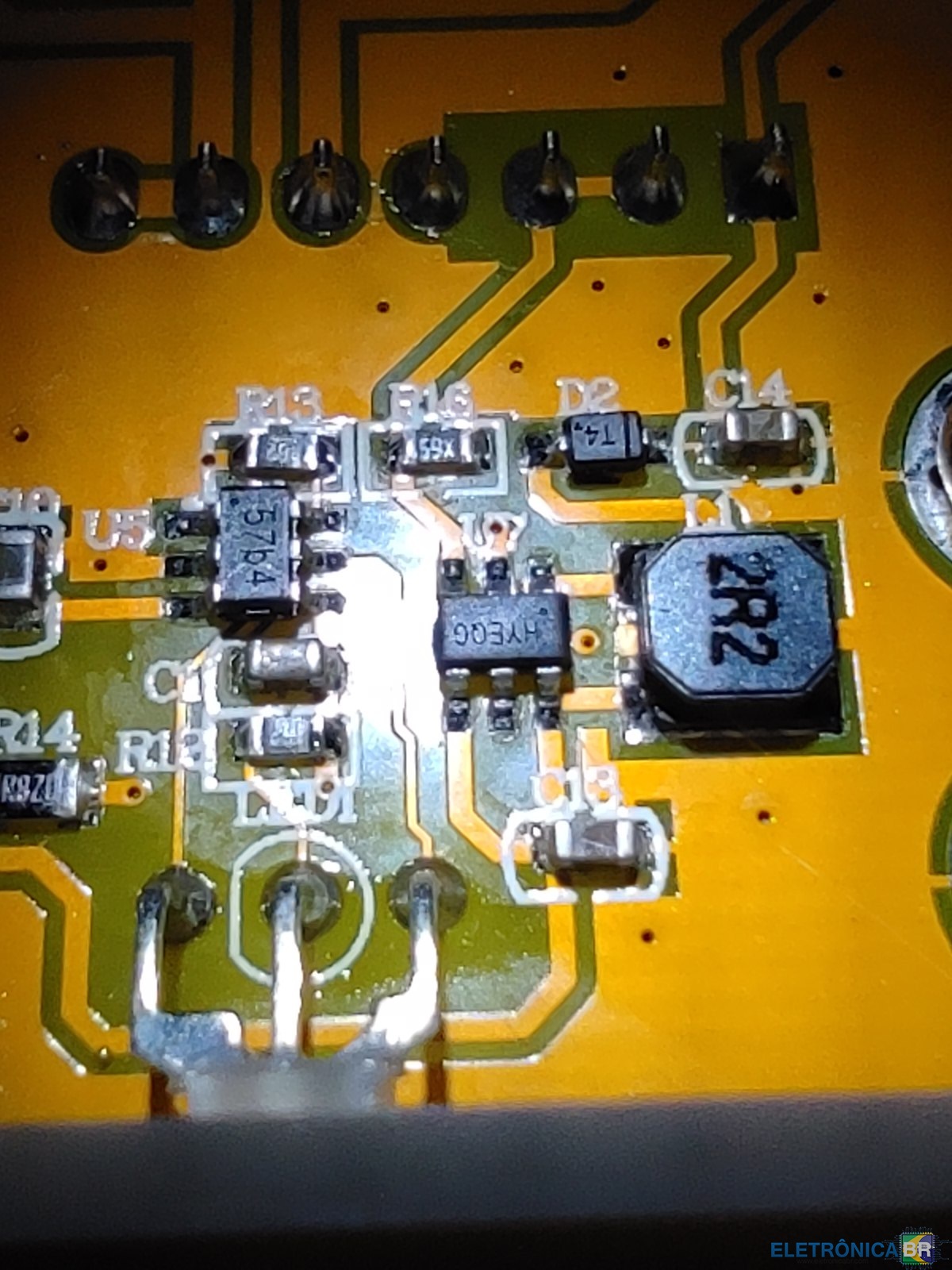

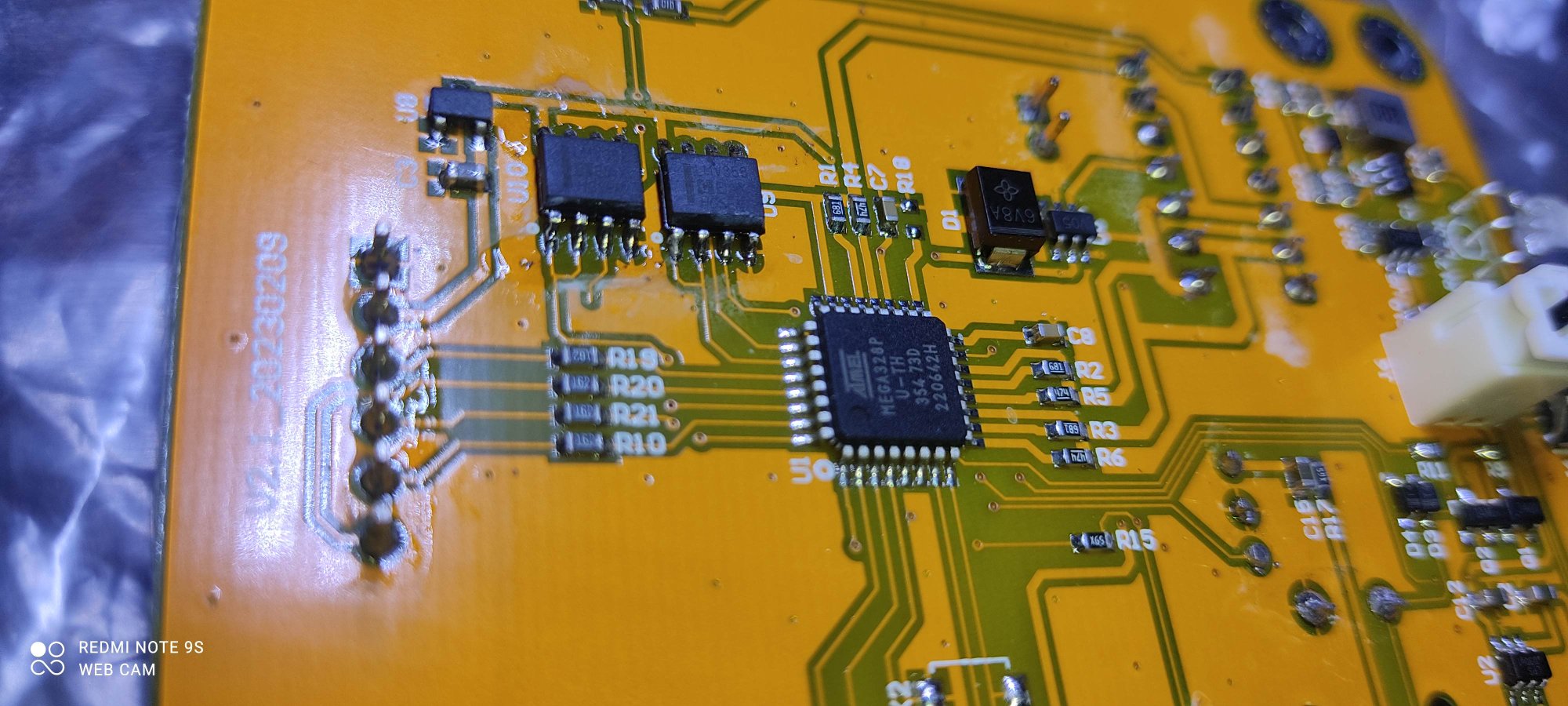

بخشی از متالیزه کنده شده بود و به دلیل ریز بودن من متوجه اون نشده بودم . متالیزه ی بین c 14 و r16 که زیر دیود میشه و اتصالش به اون سمت برد وصل میشه مگو من اشتباها این ارتباطو قطع کرده بودم و حین لحیم کاری وصل نکردم.

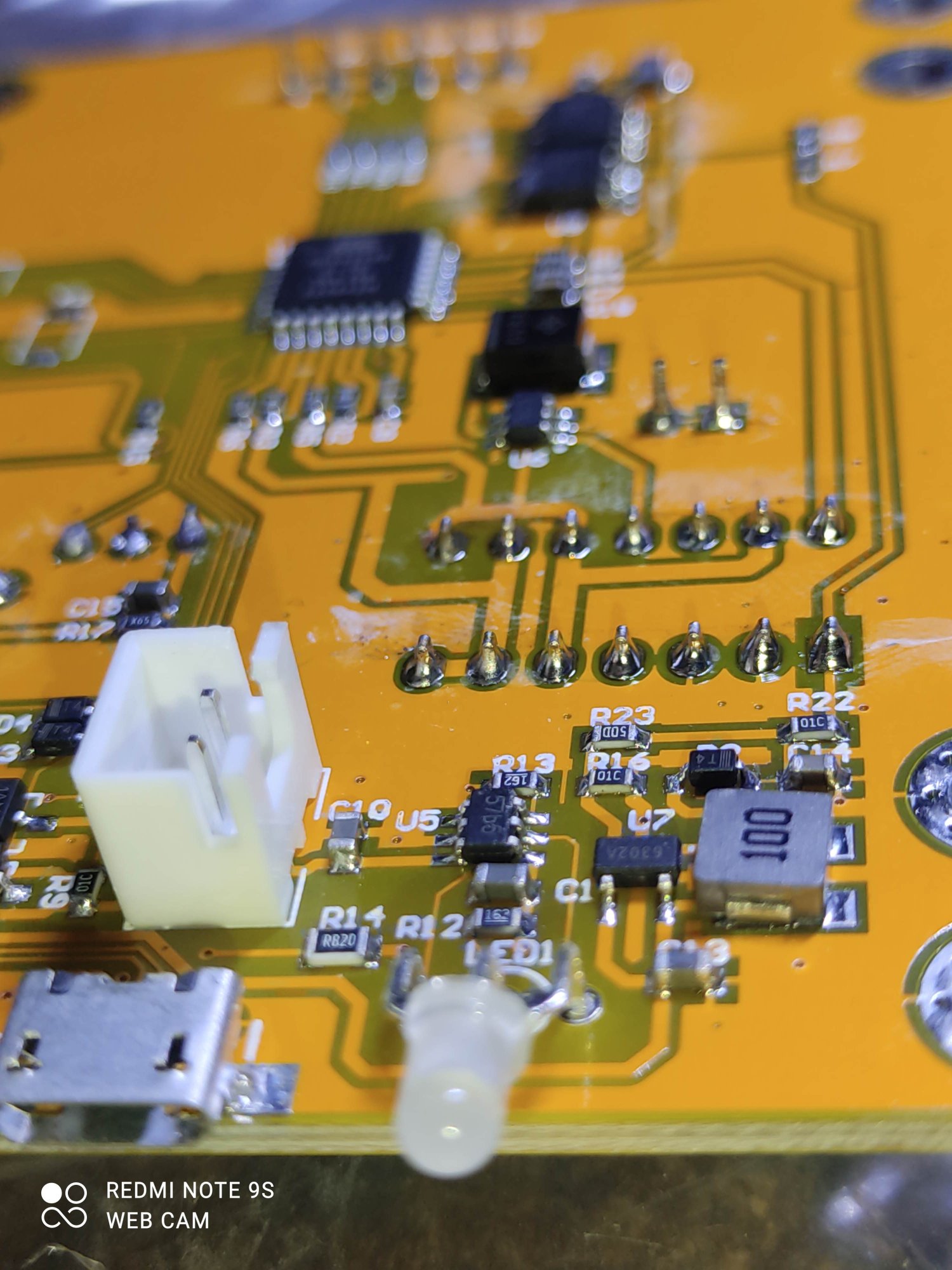

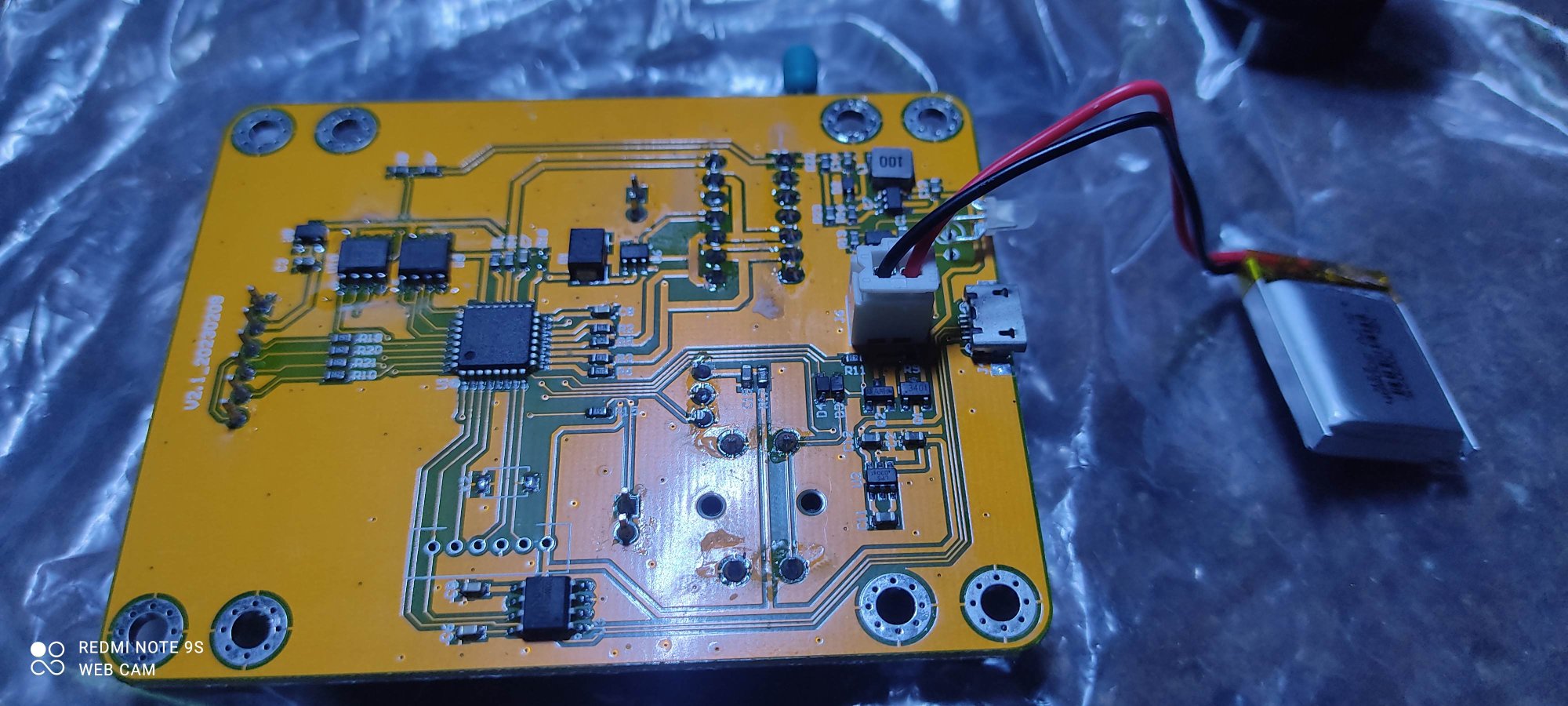

اینقدر لین اتصال ظریف و باریک بود که میتونست کلا برد را مرخص کنه . خوشبختانه با ساییدن روکش برد موفق شدم اتصالی بسیار کوچک و حساس و آسیب پذیر را مجدد وصل کنم. احتمالا قابل مشاهده هست اتصالی که بین d2 و r16 به پشت مدار راه داره برای دوستانی که برد را دارند.
توصیه میکنم اساتید گرامی حواسشون باشه اشتباه منو تکرار نکنند. من بعد از وصل این اتصال (اصلاح قطع شدگی متالیزه) و سپس انجام عملیات Initial operation موفق شدم عملکرد دستگاه را کاملا درست کنم. گرچه هنوز هم u7 حین عملیات کمی داغ میشه.
یک توصیه دیگه هم دارم. برای جلوگیری از قاطی کردن دستگاه به دلیل کیفیت پایینی که این دستگاه داره متاسفانه:
۱. قطعات را با فاصله زمانی تست کنید و نه پشت سر هم. بین تست هر قطعه ۲۰ ثانیه صبر کنید و سپس قطعه دیگر را تست کنید.
۲. قطعات خراب را چندین بار پشت سر هم تست نکنید چون دستگاه قاطی میکنه بخصوص ترانزیستورهای خراب و مشکل دار رو

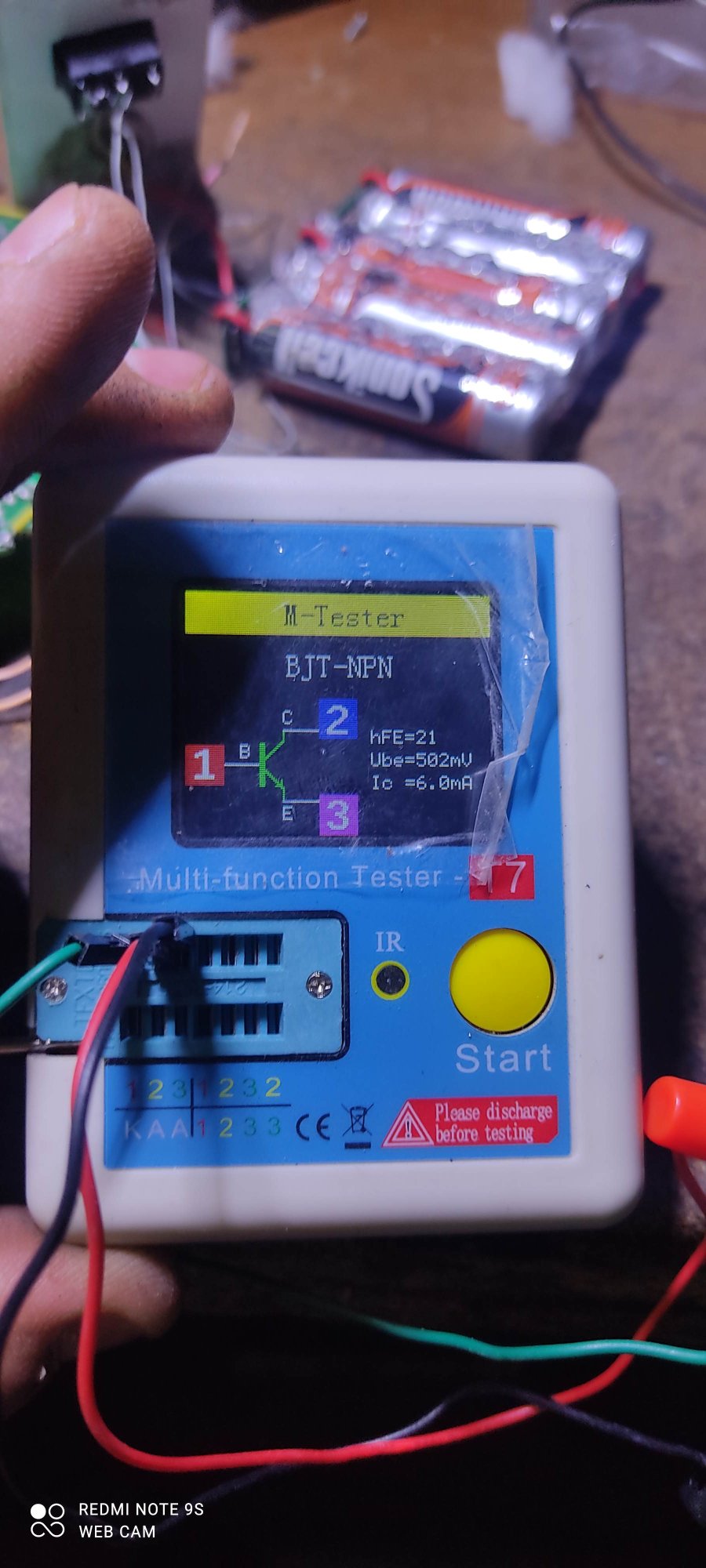

یک نکته خیلی مهم هم بگم . این دستگاه ترانزیستورهای PNP که دارای نشتی هستند را به اشتباه سالم نشان میده و برای تشخیص نشتی ترانزیستور حتما باید از مولتی متر هم کمک بگیرید. و اگر نشتی داشت بندازیدش دور
