سوال: آیا جرقه ضعیف قطعا نشانه خرابی های ولتاژ است

[farzad.]

با سلام
آیفون تصویری کوماکس فیلیمان روشن میشه ولی های ولتاژ نداره.پستونک رو به بدنه فلزی زدم جرقه خیلی ضعیفی داره
آیا قطعا های ولتاژ خرابه یا میتونه مشکل چیز دیگه هم باشه
ضمنا ترانزیستورهای قدرت سالم هستن و ولتاژ ۹/۸ ولت به های ولتاژ میاد
اگه های ولتاژ خراب باشه چطور و کجا میشه تهیه کرد؟
با تشکر



[farzad.]

با سلام
آیفون تصویری کوماکس فیلیمان روشن میشه ولی های ولتاژ نداره.پستونک رو به بدنه فلزی زدم جرقه خیلی ضعیفی داره
آیا قطعا های ولتاژ خرابه یا میتونه مشکل چیز دیگه هم باشه
ضمنا ترانزیستورهای قدرت سالم هستن و ولتاژ ۹/۸ ولت به های ولتاژ میاد
اگه های ولتاژ خراب باشه چطور و کجا میشه تهیه کرد؟
با تشکر

؟



[mehdi kardouni]

درود

میزان های ولتاژ ، ارتباط مستقیمی با سایز اسکرین دارد . که به نظر ولتاژ ضعیفی که اعلام فرمودید کاملا با این نمایشگر متناسب است

با رعایت مسائل های ولتاژ و تقسیم مقاومتی پلکانی ، میتوانید های ولتاژ را قرائت کنید.



[kazem]

با سلام
آیفون تصویری کوماکس فیلیمان روشن میشه ولی های ولتاژ نداره.پستونک رو به بدنه فلزی زدم جرقه خیلی ضعیفی داره
آیا قطعا های ولتاژ خرابه یا میتونه مشکل چیز دیگه هم باشه
ضمنا ترانزیستورهای قدرت سالم هستن و ولتاژ ۹/۸ ولت به های ولتاژ میاد
اگه های ولتاژ خراب باشه چطور و کجا میشه تهیه کرد؟
با تشکر

سلام
پایه خازن های سرامیکی اطراف های ولتاژ یه شارژ لحیم بکن



[reza_m72]

دوست عزیز یه عکس واضح از زیر و روی برد بگیر و ولتاژها را بگیر ب و اعلام کن

با سلام
آیفون تصویری کوماکس فیلیمان روشن میشه ولی های ولتاژ نداره.پستونک رو به بدنه فلزی زدم جرقه خیلی ضعیفی داره
آیا قطعا های ولتاژ خرابه یا میتونه مشکل چیز دیگه هم باشه
ضمنا ترانزیستورهای قدرت سالم هستن و ولتاژ ۹/۸ ولت به های ولتاژ میاد
اگه های ولتاژ خراب باشه چطور و کجا میشه تهیه کرد؟
با تشکر



[غزال]

با سلام
آیفون تصویری کوماکس فیلیمان روشن میشه ولی های ولتاژ نداره.پستونک رو به بدنه فلزی زدم جرقه خیلی ضعیفی داره
آیا قطعا های ولتاژ خرابه یا میتونه مشکل چیز دیگه هم باشه
ضمنا ترانزیستورهای قدرت سالم هستن و ولتاژ ۹/۸ ولت به های ولتاژ میاد
اگه های ولتاژ خراب باشه چطور و کجا میشه تهیه کرد؟
با تشکر

درود

برای تشخیص خرابی ترانس هایولتاژ کافیه چند دقیقه روشن باشه .
اگه ترانس هایولتاژ داغ شد دراینصورت خرابه .

برای تست شعله هایولتاژ باید پستونک را به فلزی نزدیک کنید که به گراند متصل باشه.
نزدیک کردن به فلز آزاد که به گراند متصل نباشه ثمری نداره و شعله ضعیفی دیده میشه .
البته باید بنحوی تست کنی که شعله وارد قطعات الکترونیکی نشه که گندشو دربیاره.

میتونی پستونک را به بدنه لامپ تصویر که به رنگ دود است هم نزدیک کنی و باید شعله ببینی .
چون بدنه دودی لامپ تصویر هم با سیم به گراند مرتبط است .
اگه نقشه تهیه کردی ارسال کن.
آیا ولتاژهای تغذیه درسته ؟
ولتاژ ۹/۸ ولت دقیقا کجاست ؟ چنین ولتاژی صحیح بنظر نمیرسه و کاهش ولتاژ تغذیه موجب اختلال و ضعف هایولتاژ میشه.

سپاس



[farzad.]



[farzad.]

درود

برای تشخیص خرابی ترانس هایولتاژ کافیه چند دقیقه روشن باشه .
اگه ترانس هایولتاژ داغ شد دراینصورت خرابه .

برای تست شعله هایولتاژ باید پستونک را به فلزی نزدیک کنید که به گراند متصل باشه.
نزدیک کردن به فلز آزاد که به گراند متصل نباشه ثمری نداره و شعله ضعیفی دیده میشه .
البته باید بنحوی تست کنی که شعله وارد قطعات الکترونیکی نشه که گندشو دربیاره.

میتونی پستونک را به بدنه لامپ تصویر که به رنگ دود است هم نزدیک کنی و باید شعله ببینی .
چون بدنه دودی لامپ تصویر هم با سیم به گراند مرتبط است .
اگه نقشه تهیه کردی ارسال کن.
آیا ولتاژهای تغذیه درسته ؟
ولتاژ ۹/۸ ولت دقیقا کجاست ؟ چنین ولتاژی صحیح بنظر نمیرسه و کاهش ولتاژ تغذیه موجب اختلال و ضعف هایولتاژ میشه.

سپاس

با سلام و تشکر

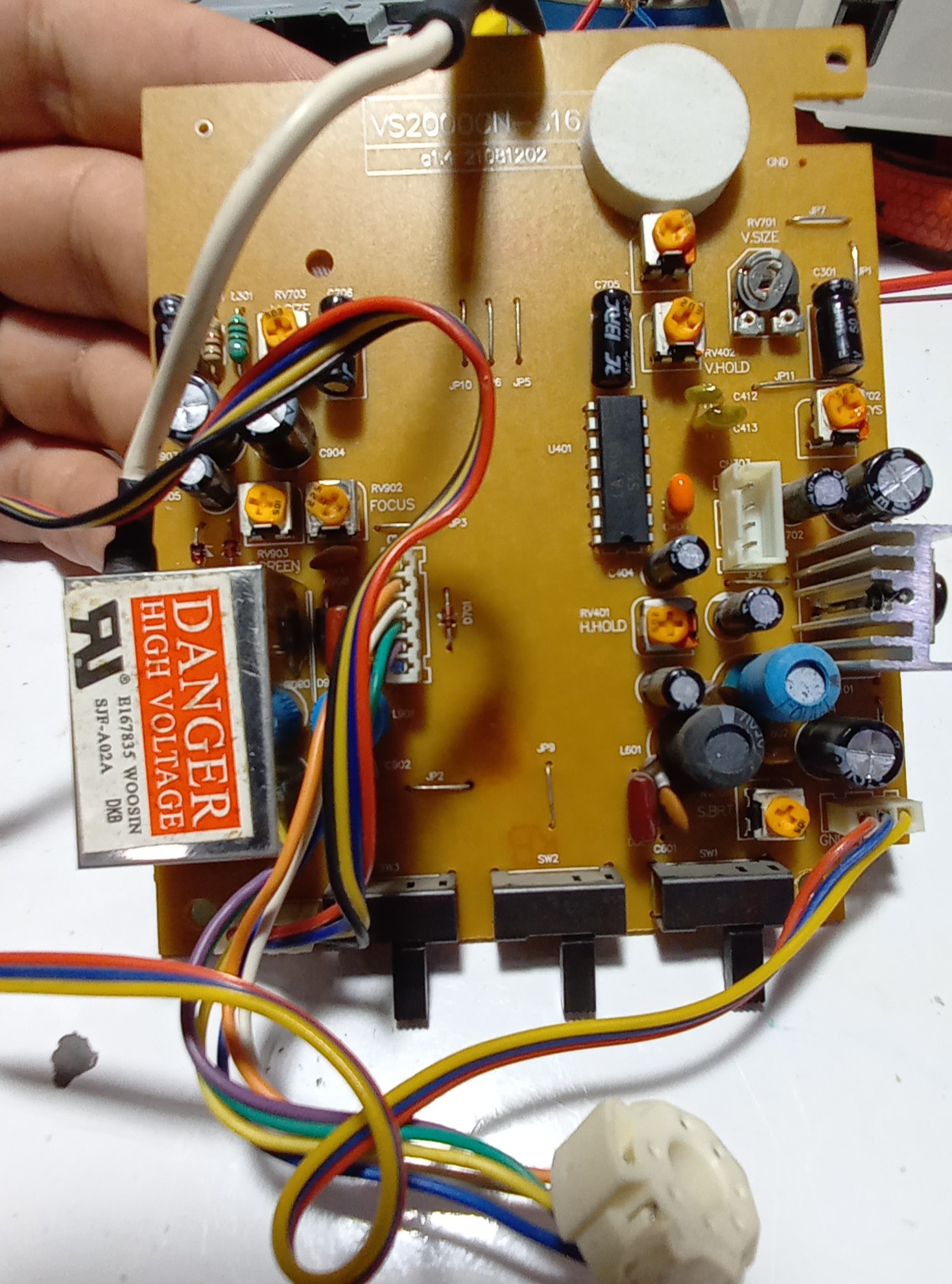

تصاویر برد پیوست شد

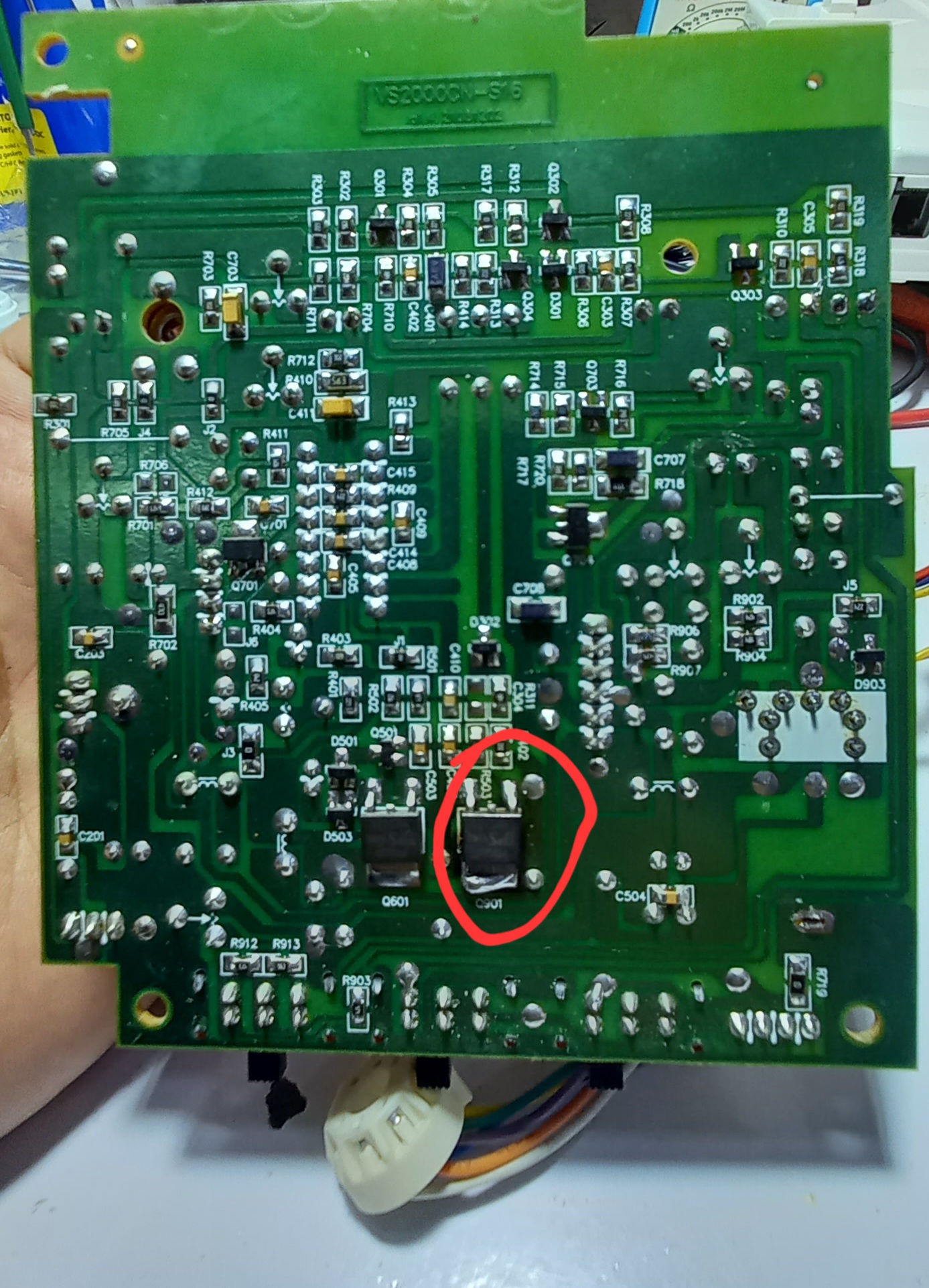

یک ترانزیستور که دورش دایره قرمز کشیدم داغ میکنه که تست کردم سالم هست
پستانک های ولتاژ رو به بدنه فلزی خود ترانس نزدیک کردم که بدنه فلزی هم به گراند متصل هست مشاهده شد که جرقه خیلی بی رمغی و ضعیفی داره
ولتاژ 9/8 ولت هم من داخل یه نقشه دیده بودم که روسی بود و به ولتاژ 9.8 ولت در همین مسیر اشاره کرده بود البته شکل و نقشه اون برد کمی فرق داشت این ولتاژ خروجی LM7810 هست که مستقیم به های ولتاژ رفته



[غزال]

با سلام و تشکر
تصاویر برد پیوست شد
یک ترانزیستور که دورش دایره قرمز کشیدم داغ میکنه که تست کردم سالم هست
پستانک های ولتاژ رو به بدنه فلزی خود ترانس نزدیک کردم که بدنه فلزی هم به گراند متصل هست مشاهده شد که جرقه خیلی بی رمغی و ضعیفی داره
ولتاژ 9/8 ولت هم من داخل یه نقشه دیده بودم که روسی بود و به ولتاژ 9.8 ولت در همین مسیر اشاره کرده بود البته شکل و نقشه اون برد کمی فرق داشت این ولتاژ خروجی LM3810 هست که مستقیم به های ولتاژ رفته

درود

ولتاژ ۹/۸ ولت دقیقا کجاست ؟
اگر به سیم پیچ هایولتاژ متصل شده دراینصورت پایه دیگر همون سیم پیچ هایولتاژ باید به کلکتور ترانزیستور قدرت متصل شده باشه .

به چه قطعات شاخصی مانند خازن الکترولیت یا ترانزیستور قدرت متصل شده ؟
شماره ترانزیستوری که داغ میشه چیه و با نمونه مشابه کناری بصورت پوش پول نصب شده؟
لااقل نقشه قطعات متصل به این ترانزیستور و نیز متصل به ولتاژ ۹/۸ ولت را بکش .
ترانس هایولتاژ داغ میکنه؟

سپاس



[امیر سجاد]

با سلام
آیفون تصویری کوماکس فیلیمان روشن میشه ولی های ولتاژ نداره.پستونک رو به بدنه فلزی زدم جرقه خیلی ضعیفی داره
آیا قطعا های ولتاژ خرابه یا میتونه مشکل چیز دیگه هم باشه
ضمنا ترانزیستورهای قدرت سالم هستن و ولتاژ ۹/۸ ولت به های ولتاژ میاد
اگه های ولتاژ خراب باشه چطور و کجا میشه تهیه کرد؟
با تشکر

سلام به دوست خوبم و استاد عزیزم . اگر مدل کوماکس 4HP باشه نقشه برد در انجمن است .
بقیه قسمت ها به خوبی کار میکنند . رفت و برگشت صدا . الارم زنگ . در باز کن .
در ضمن در روی برد صدا یک ترانزیستور تیپ 127 یا 126 است . و یک ترانزیستور راه انداز این ترانزیستور است فکر کنم 945 باشه . فرمان قطع و وصل ورودی تصویر است .
و یک تست از دوربین پنل هم انجام بده . دوربین خراب نباشه .
متشکرم
