همه سوال من اینه که چرا بین منفی باتری و منفی برد اختلاف ولتاژ هست؟ منفی برد صفر نمیشه؟

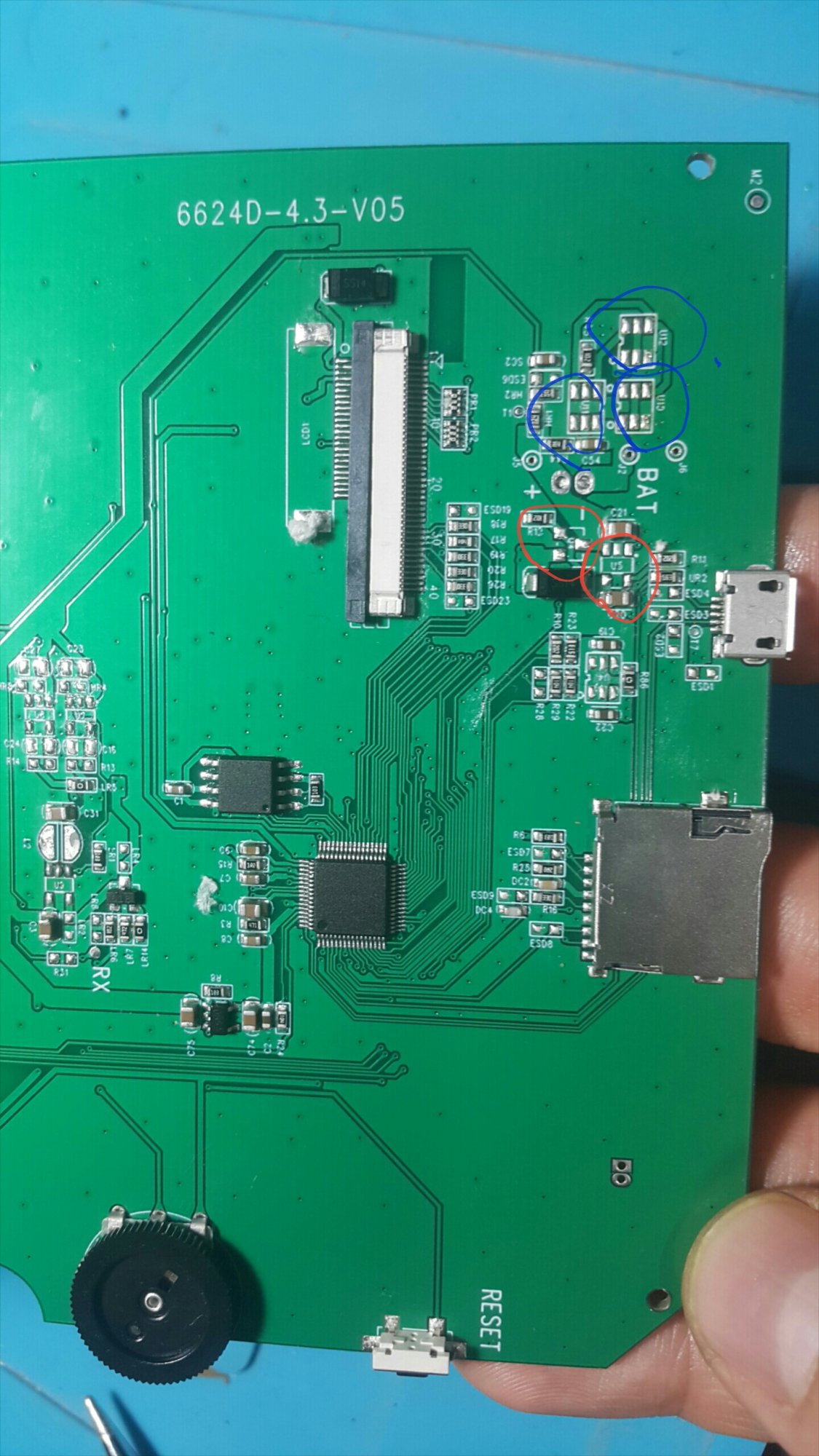

با درآوردن این ۵ قطعه، شما ارتباط بخش اتصال باطری و برد رو تقریبا قطع کردید و هیچ ارتباطی وجود نداره. و اگر می‌خواید این ارتباط کامل قطع بشه و خیال‌تون از بابتی که می‌فرمایید راحت بشه؛ یکی از پایه‌های مقاومتهای HR1 و R44 و C54 و همچنین C21 رو بلند کنید تا ارتباط بخش باطری بطور مطلق با منفی USB قطع بشه.
تاکید دارم یکی از پایه ها تا قطعات جابجا نشه.
ببینید نتیجه چی میشه.
چون مقاومتهای HR1 و HR2 وظیفه سنس باطری و تشخیص ولتاژ اونو به عهده دارن.
البته چون مسیر R44 و C54 رو درست تشخیص ندادم، عرض کردم اونها رو هم یک پایه‌شون رو آزاد کنید، و اگر نه به نظرم این دو قطعه VCC آیسی DW01 رو تامین میکنن.
در هر صورت تصورم بر اینه که اگر با کارهای بالا به اونچه می‌خواید نرسیدید؛ با جاگذاری ماسفت‌های 8205A و برقراری صحیح ارتباط هر دو منفی باطری و USB مشکل حل خواهد شد.
البته مابقی قطعات رو هم بصورت صحیح جا گذاری کنید و محض احتیاط برد رو با تینر ۱۰۰۰۰ شستشو بدید (خصوصا اطراف محل اتصال باطری رو) و بعد مجددا تستی که مد نظر دارید انجام بدید.
