مشکل: از کار افتادن دستگاه جوش MMA200در هنگام جوش کاری

[abayan]

سلام
دو تا دیود رو با یه نمونه دیود ufفست تعویض کردم تاثیری نداشت
به جای فن یه مقاومت 47 اهم گذاشتم ولتاژ از 24-25 به 23 -22 رسید سر انبر جرقه داریم اما ضعیفه
با یه دیود و خازن 400/180 تست ولتاژ acگرفتم dcسر خازن شد 284 ولت(در شب و در حالی که ولتاژ پریز 205 ولت بود)



[abayan]

میشه بفرمایید دقیقا غیر از دو دیود ترانس و خازن50/1000 چه قطعاتی در تولید 24 نقش دارندو اولیه ترانس یه عهده چه قطعاتیه
ممنون



[ديجيتال]

سلام.دوست عزیز عکس اپلود کنید تا بررسی بشه..



[javad10mn]

سلام
پس مشکل از برد 24 ولته و جریان دهی برد 24 پایین اومده که البته اگه از کار میفتاد عیب یابیش برات راحتتر بود . در این موارد بهتره از خود عیب کمک بگیری ،فن رو بزار تو مدار و دستگاه رو روشن کن .سری باشه بهتره (ولی اکه با سری رله کار نکرد باید مستقیم بزنی) بعد ببین چه قطعه ای از برد 24داغ میشه ،معمولا و نه صد در صد همون قطعه معیوبه .
قطعات برد 24 در یه محوده تقریبا 3*3 سانتی متری همه اطراف برد 24 هستند که شامل
1-یک ماسفت قدرت هست بدون هیت سینگ که قطعه اصلی سویچینگ ولتاژ اولیه ترانس برد 24 ولته یه دیود هم جلو این ترانزیستور هست byv26
2-یه دیود زنر 24 و یه اپتو کوپلر معمولا به شماره pc817 و یه ترانزیستور معمولا به شماره 8050که مسول تنظیم ولتاژ 24 ولته و چند تا دیود و مقاومت ریز و درشت
3-و ترانس برد 24
موفق باشید



[abayan]

با تشکر از تمامی همکاران و اساتید عزیزم
دیود های فست خروجی ترانس 24 -ماسفت 6n90c- خازن 16/1000 - خازن103 و دو دیود جلو ماسفت که با هم سری شده بودند تعویض شدند
مشکل به کلی حل شد
بانصب فن- 24 ولت هیچ افتی نداره و دستگاه به خوبی کار می کنه جهت اطمینان و عدم باز گشت مشکل بعد از تعمیر فن هم تعویض شد
ممنون
abayan



[ديجيتال]

عکس رو خیلی به موقع گذاشتی!!!!!اما خدا رو شکر که سالم کار میکنه.اما برای تجربه ولتاژ های قسمت های مختلف دستگاه رو اندازه گیری کن و به خاطر بسپار که حتما به کار خواهند امد.این مدل خیلی تولید شده و قطعا در اینده برای تعمیر خواهند امد.حتی مقدار مقاومت های قسمت ۲۴ولت رو یاداشت کنید,که بیشتر اوقات سیاه میشوند .



[javad10mn]

با تشکر از تمامی همکاران و اساتید عزیزم
دیود های فست خروجی ترانس 24 -ماسفت 6n90c- خازن 16/1000 - خازن103 و دو دیود جلو ماسفت که با هم سری شده بودند تعویض شدند
مشکل به کلی حل شد
بانصب فن- 24 ولت هیچ افتی نداره و دستگاه به خوبی کار می کنه جهت اطمینان و عدم باز گشت مشکل بعد از تعمیر فن هم تعویض شد
ممنون

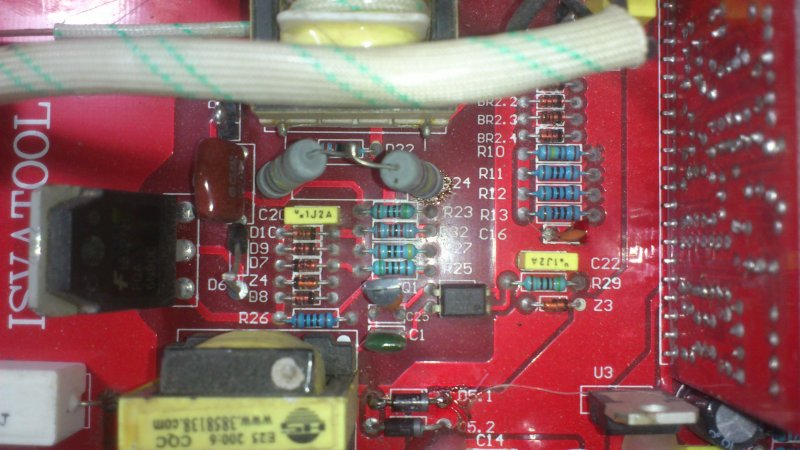

abayanمشاهده فایل‌پیوست 86351

سلام
خوشحالم که دستگاه درست شد من قطعات رو به الویت گذاشته بودم خوشحالم که با تعویض قطعه شماره یک مشکل حل شد .وکار به ترانس 24 نکشید.
از تست حرارتی هم استفاده کردی؟تعویض فن هم کار کاملا درستی بوده .
موفق باشید



[abayan]

ماسفت کمی گرم می شد
ممنون
