آموزشی: کوره القایی و هایولتاژ بسیار ساده و کارآمد بسازید

[mehdipanah]

سلام خدمت تمامی دوستان و استاد غزال عزیز

به نظر من همه این مدارها یکی هستن و خیلی راحت هم اجرا میشن. با همون مداری که درست کرده بودم دیروز یه پیچ گوشتی رو به راحتی سرخ کردم با 14 ولت با پاور کامپیوتر . اگر اجازه بدین و تمایل داشته باشین میتونم فیلم بگیرم .

با همین مدار یه آزمایش دیگه هم انجام دادم که لینکش رو میزام. البته قدیمی هست . ممنون میشم اگه فرصت شده نگاه کرده و راهنمایی بفرمایید.

https://www.aparat.com/v/mdtHr

سلام امکان داره لیست قطعات و نقشه مدار را بفرستین



[mehdipanah]

سلام خدمت تمامی دوستان و استاد غزال عزیز

به نظر من همه این مدارها یکی هستن و خیلی راحت هم اجرا میشن. با همون مداری که درست کرده بودم دیروز یه پیچ گوشتی رو به راحتی سرخ کردم با 14 ولت با پاور کامپیوتر . اگر اجازه بدین و تمایل داشته باشین میتونم فیلم بگیرم .

با همین مدار یه آزمایش دیگه هم انجام دادم که لینکش رو میزام. البته قدیمی هست . ممنون میشم اگه فرصت شده نگاه کرده و راهنمایی بفرمایید.

https://www.aparat.com/v/mdtHr

سلام امکان داره لیست قطعات و نقشه مدار را بفرستین



[غزال]

استاد مهربانم
ببخشید ببخشید این z یادم رفته بنویسم . ببخشید.
irfz44n است.
متشکرم

درود

منتظر پاسخ سوال پست ۱۲۲ هستم .
که باطری یدکی است یا روی ماشینه
و سالمه یا باطری ضعیفی است.
یکی از مشکلات احتمالی ضعف باطری است که دراینصورت بدرستی کار نمیکنه و خصوصا زمانیکه فلزی داخل سلف باشه با اختلال بیشتری مواجه میشه.

سپاس



[غزال]

درود

ولی اینو استفاده کردی
آیا باطری روی ماشینه یا از باطری یدک استفاده میکنی؟
چون اگه باطری سالم نباشه و قادر به تامین جریان لازم نباشه این سیستم کار نمیکنه
اگه باطری یدکی است حتما زمان اتصال به مدار ، ولتاژ باطری را تست کن ببین چند ولت میشه؟

سپاس

درود

منتظر پاسخ سوال پست ۱۲۲ هستم.
که از باطری یدک استفاده میکنی یا باطری روی ماشینه .
و باطری سالمه یا ضعیفه ؟
اگر با هر قطعاتی آماده تست هست فلزی داخل سلف نگذار و درواقع ولتاژ بی باری درین چند ولته؟
و ولتاژ ورودی سیستم ؟
و ولتاژ باطری چند ولته ؟
( یعنی علاوه بر ولتاژ درین ، ولتاژ هر دو پایه مقاومت سری با باطری را هم گزارش کن )

سپاس



[امیر سجاد]

درود

منتظر پاسخ سوال پست ۱۲۲ هستم.
که از باطری یدک استفاده میکنی یا باطری روی ماشینه .
و باطری سالمه یا ضعیفه ؟
اگر با هر قطعاتی آماده تست هست فلزی داخل سلف نگذار و درواقع ولتاژ بی باری درین چند ولته؟
و ولتاژ ورودی سیستم ؟
و ولتاژ باطری چند ولته ؟
( یعنی علاوه بر ولتاژ درین ، ولتاژ هر دو پایه مقاومت سری با باطری را هم گزارش کن )

سپاس

سلام
استاد عزیزم با باطری ماشین که روش است . تست میکنم . ماشین که خوب استارت میزنه. استاد امروز مغازه نیستم . فردا گزارش تست ها انجام و گزارش میدم.
متشکرم



[غزال]

سلام
استاد عزیزم با باطری ماشین که روش است . تست میکنم . ماشین که خوب استارت میزنه. استاد امروز مغازه نیستم . فردا گزارش تست ها انجام و گزارش میدم.
متشکرم

درود

سلف ۱ و ۲ را بدون عایق روی هسته پیچیدی و احتمالا زخمی و شورت شده .

اما هر زمانی خواستی تست کنی بدون بار یعنی بدون سوهان ولتاژ متناوب دو سر سلف ۳ را با ولتمتر آنالوگ ببین چند ولته ؟
و ولتاژهای درین و ورودی و باطری ( یعنی هر دو پایه مقاومت سری باطری ) زمانیکه متصل به سیستم است ؟

نهایتا هسته دو سلف را با چسب نواری عایق کن و مجددا با سیم مطمئن و سالمی بپیچ و اگه فضای کافی نداره چند دور کمتر با دقت بپیچ که زخمی نشه و هر دو سلف یکسان باشند .

سپاس



[darvishy]

سلام امکان داره لیست قطعات و نقشه مدار را بفرستین

سلام و ممنون از توجه همه دوستان

در اسرع وقت یه فیلم تهیه میکنم که تمام قطعات رو معرفی و اندازه های سلف و سیم ها رو با کولیس میگیرم.

اما به طور اجمالی دو عدد ماسفت منفی 530 و 2 عدد مقاومت 10 کیلو و 2 عدد 1 کیلو به همراه یک عدد سلف و دو عدد دیود یک سو ساز معمولی که بنا بر فرمایش استاد غزال عزیز دیودها باید تعویض بشن با نوع سریع

پ .ن :

فیلم رو آماده کردم. لینک خدمت همه بزرگواران

https://www.aparat.com/v/P317A



[behi0021]

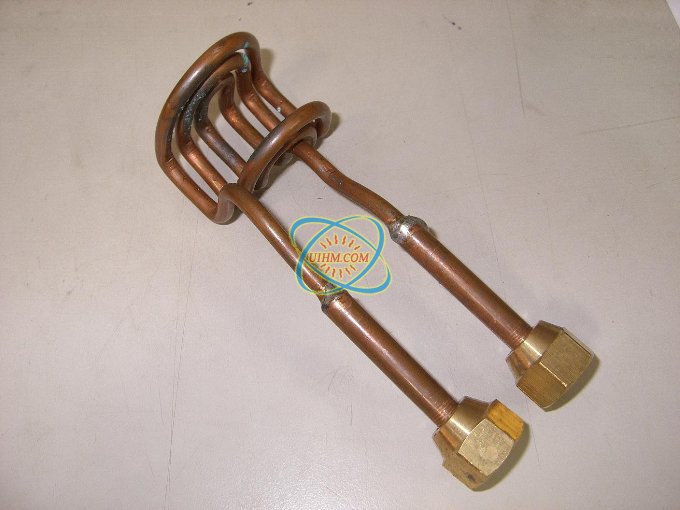

تقریبا مثل این برای جوشکاری لوله های مسی با نقره دیدم عالی عمل میکرد



[غزال]

مشاهده فایل‌پیوست 172837
تقریبا مثل این برای جوشکاری لوله های مسی با نقره دیدم عالی عمل میکرد

درود

این شیوه نیاز به جریان بسیار بالاتر از کوره القایی تاپیک داره ، بنحوی که با جریان مایع خنک کننده ، مانع ذوب شدن هادی های حامل جریان میشوند و نقشه این تاپیک در امور سبک قابل استفاده است و لذا نیاز شما رو تامین نمیکنه .

سپاس



[behi0021]

درود

این شیوه نیاز به جریان بسیار بالاتر از کوره القایی تاپیک داره و با این نقشه مقدور نیست .

سپاس

اه میخواستم مشغول بشم دستگاهش اندازه یه اتو لوله کشی بود .استاد روی یه تغذیه بارتون پیان گذاشتم جواب ندادین هنوز کلی وقتمو گرفته .
