آموزشی: کوره القایی و هایولتاژ بسیار ساده و کارآمد بسازید

[randomboot]

ماسفت قدرت IRF540 —-> تعداد ۴ عدد
دیود سرعتی UF4007 —-> تعداد ۲ عدد
دیود زنر ۵ ولتی —-> 2 عدد
مقاومت ۲۲۰ اهم —-> 2 عدد
مقاومت ۱۰K اهم —-> 2عدد
خازن پلی استر ۳۳۰ نانو فاراد ۴۰۰ ولت —-> 2 عدد
فریت سلف + سیم لاکی ۱.۲ م.م —-> به اندازه ۲ سلف یا سلف 100uh ۱۰ آمپر
ترمینال پایه دار ۲ تایی —-> 2 عدد
لوله مسی ۱.۲ میلیمتر ۱۰ دور



[غزال]

استاد مهربانم
ببخشید ببخشید این z یادم رفته بنویسم . ببخشید.
irfz44n است.
متشکرم

درود

ولی اینو استفاده کردی
آیا باطری روی ماشینه یا از باطری یدک استفاده میکنی؟
چون اگه باطری سالم نباشه و قادر به تامین جریان لازم نباشه این سیستم کار نمیکنه
اگه باطری یدکی است حتما زمان اتصال به مدار ، ولتاژ باطری را تست کن ببین چند ولت میشه؟

سپاس



[غزال]

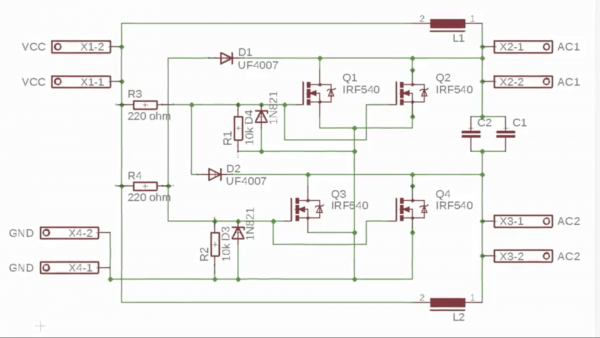

ماسفت قدرت IRF540 —-> تعداد ۴ عدد
دیود سرعتی UF4007 —-> تعداد ۲ عدد
دیود زنر ۵ ولتی —-> 2 عدد
مقاومت ۲۲۰ اهم —-> 2 عدد
مقاومت ۱۰K اهم —-> 2عدد
خازن پلی استر ۳۳۰ نانو فاراد ۴۰۰ ولت —-> 2 عدد
فریت سلف + سیم لاکی ۱.۲ م.م —-> به اندازه ۲ سلف یا سلف 100uh ۱۰ آمپر
ترمینال پایه دار ۲ تایی —-> 2 عدد
لوله مسی ۱.۲ میلیمتر ۱۰ دورمشاهده فایل‌پیوست 172787

درود

ضمن تقدیر و تشکر
تفاوت این نقشه فقط در تعداد فت هست که کوره قویتری بسازه .
در هر صورت محبت فرمودید و ممنونم

سپاس



[behi0021]

کوره القایی نیم دایره امکان درست کردنش هست؟؟



[غزال]

کوره القایی نیم دایره امکان درست کردنش هست؟؟

درود

نیم دایره یعنی چی؟

سپاس



[randomboot]

کوره القایی نیم دایره امکان درست کردنش هست؟؟

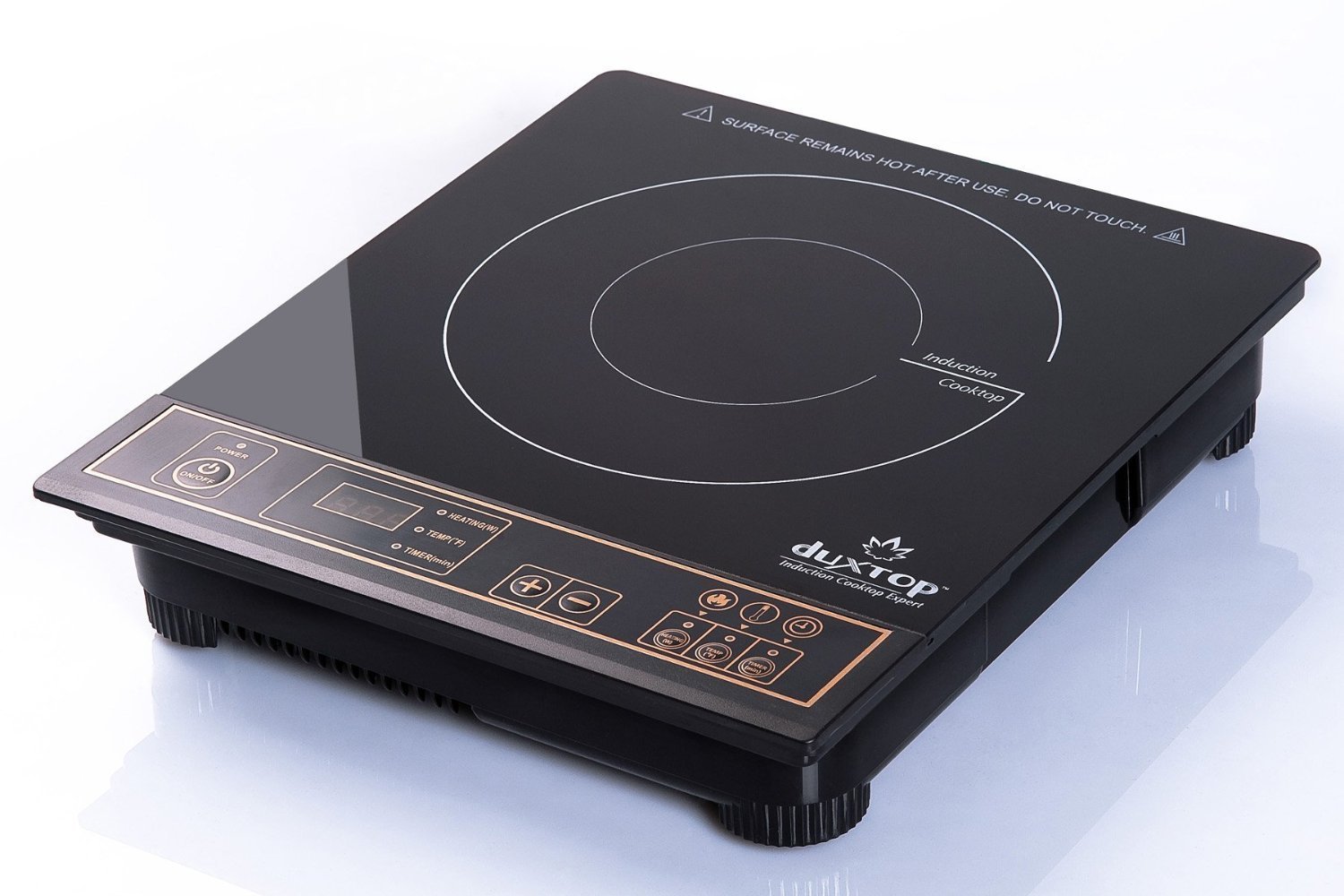

من فقط سیستم اجاق گاز های القایی رو دیدم که به این شکل هست



[randomboot]

کوره القایی نیم دایره امکان درست کردنش هست؟؟

من فقط سیستم اجاق گاز های القایی رو دیدم که به این شکل هست مشاهده فایل‌پیوست 172802مشاهده فایل‌پیوست 172803

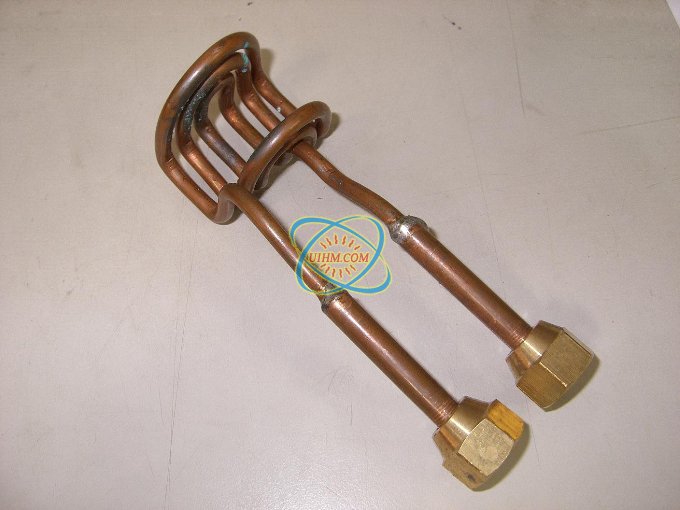

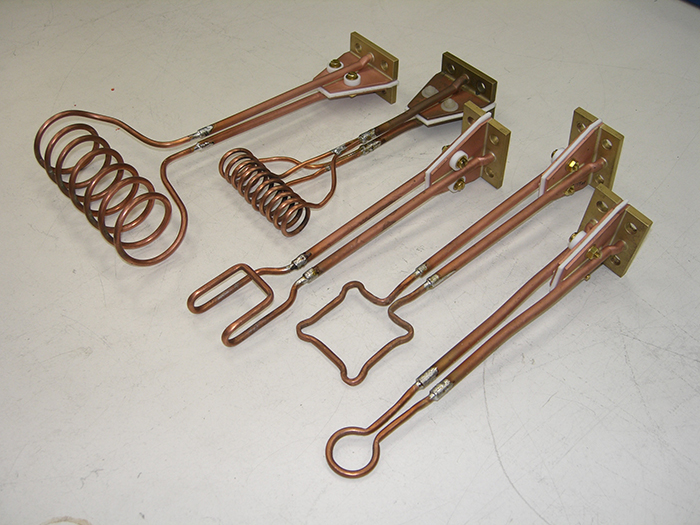

اینطور که معلومه اشکال گوناگونی داره



[randomboot]

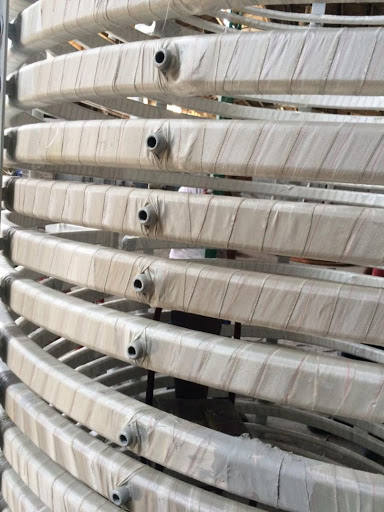

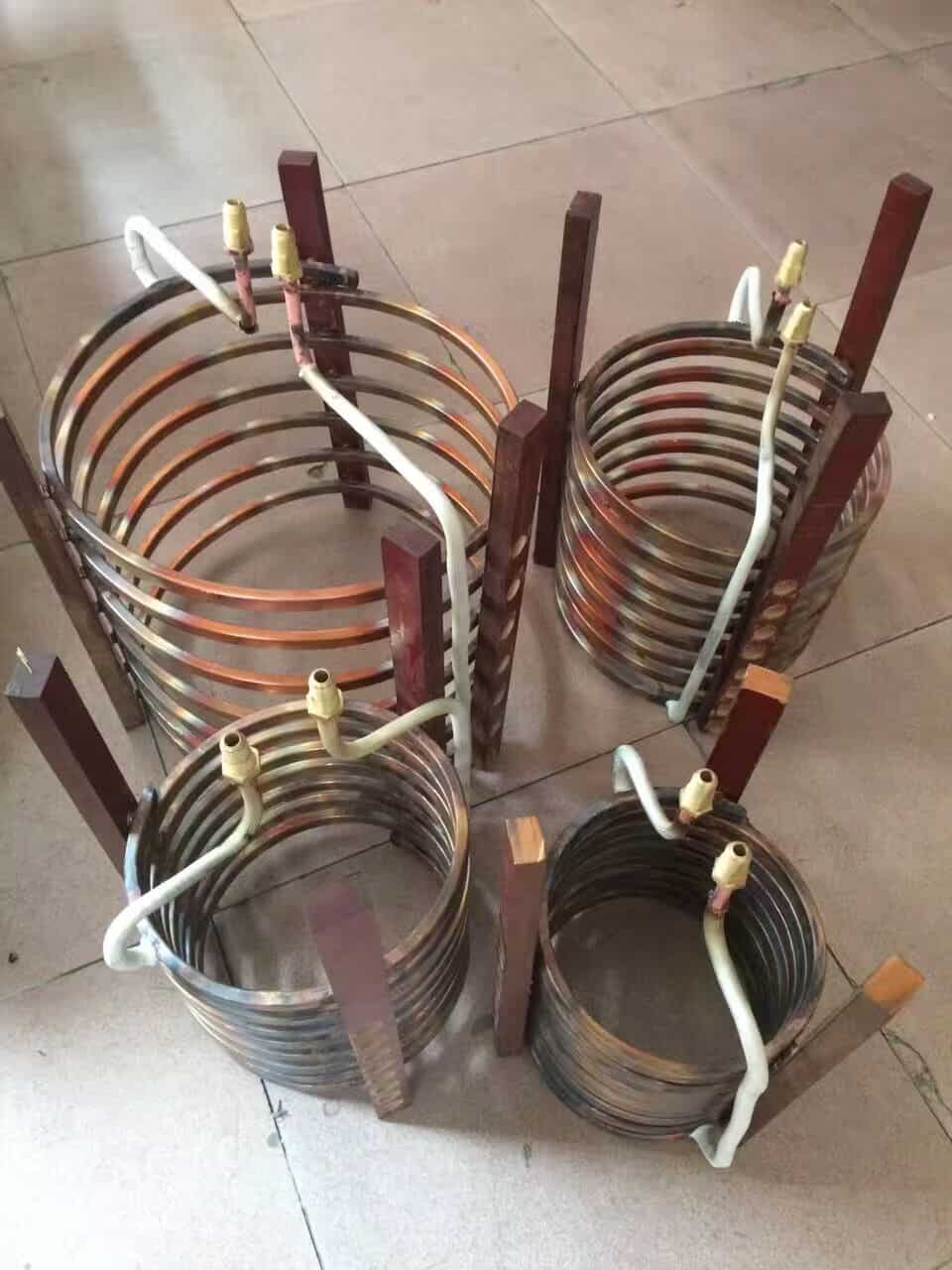

در صنایع کوره های القایی غولپیکری استفاده میشه که لوله های مسی قطور که اب دوران داخلشون برای خنک سازی استفاده میشه



[darvishy]

سلام خدمت تمامی دوستان و استاد غزال عزیز

به نظر من همه این مدارها یکی هستن و خیلی راحت هم اجرا میشن. با همون مداری که درست کرده بودم دیروز یه پیچ گوشتی رو به راحتی سرخ کردم با 14 ولت با پاور کامپیوتر . اگر اجازه بدین و تمایل داشته باشین میتونم فیلم بگیرم .

با همین مدار یه آزمایش دیگه هم انجام دادم که لینکش رو میزام. البته قدیمی هست . ممنون میشم اگه فرصت شده نگاه کرده و راهنمایی بفرمایید.

https://www.aparat.com/v/mdtHr



[غزال]

سلام خدمت تمامی دوستان و استاد غزال عزیز

به نظر من همه این مدارها یکی هستن و خیلی راحت هم اجرا میشن. با همون مداری که درست کرده بودم دیروز یه پیچ گوشتی رو به راحتی سرخ کردم با 14 ولت با پاور کامپیوتر . اگر اجازه بدین و تمایل داشته باشین میتونم فیلم بگیرم .

با همین مدار یه آزمایش دیگه هم انجام دادم که لینکش رو میزام. البته قدیمی هست . ممنون میشم اگه فرصت شده نگاه کرده و راهنمایی بفرمایید.

https://www.aparat.com/v/mdtHr

درود

استدعا دارم
از فیلم های ارسالی استفاده میکنیم.
محبت فرمایید.

سپاس
