آموزشی: کوره القایی و هایولتاژ بسیار ساده و کارآمد بسازید

ا

امیر سجاد

VIP+ افتخاری
کاربر +vip پلاس
2018-07-10
1,232
4,381
ایران
غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
امیر سجاد گفت:
استاد خازن همون خازن قبلی است.



بله استاد همین فیت است irfz44

متشکرم.
کلیک کنید تا گسترش یابد...

درود

عجله نکن
خازن را عوض کن
سلف ۳ را با ۲۰ دور تست کن که انرژی القایی بیشتری داشته باشه
زمان استارت سوهان داخل سلف باشه
فت های موجودت را هم تست کن.
دیتاشیت irf44n را فعلا پیدا نکردم

سپاس

آخرین ویرایش:
ا

امیر سجاد

VIP+ افتخاری
کاربر +vip پلاس
2018-07-10
1,232
4,381
ایران
غزال گفت:
خازن را چطور تست کردی ؟ تستر ها قابل اطمینان نیستند .
باید ولتاژ را ذخیره نگهداره و یا باید با ولتاژ متناوب تست بشه.
کلیک کنید تا گسترش یابد...
استاد مهربانم
جهت تست خازن اول خازن را تخلیه میکنم . بعد مولتی متر انالوگ را روی ضربدر یک قرار میدهم .پراب ها را روی پایه های خازن قرار میدهم. عقربه مولتی متر یک حرکت رفت و برگشت نمایش میدهد. بعد پراب ها را بر عکس میکنم .عقربه مولتی متر دوباره حرکت رفت وبرگشت نمایش داده میشود . دو سه بار این کار را انجام میدم . به رفت و برگشت عقربه ها را مقایسه میکنم از نظر حرکت و اهم در صورت رفت وبرگشت یکسان خازن سالم است .
و بعد با خازن سنج مقدار ظرفیت خازن را میخونم درست باشه که استفاده میکنم و در غیر اینصورت خراب است.
استاد مهربانم یک روش هم که با ولتاژ متناوب است. که من تا حالا استفاده نکردم . حدس میزنم تستش اینطوری باشد هر خازنی در ولتاژ ac مقاومتی دارد. مثلا یک خازن 0/68 میکرو فاراد یک مقاومت 1000 کیلو اهم است که باعث افت ولتاژ میشود . با اندازه گیری این ولتاژ میشه فهمید خازن سالم است یا نه.
استاد مهربانم در صورت درست نبودن راهنماییم بفرمائید.
متشکرم

غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,073
امیر سجاد گفت:
استاد مهربانم
جهت تست خازن اول خازن را تخلیه میکنم . بعد مولتی متر انالوگ را روی ضربدر یک قرار میدهم .پراب ها را روی پایه های خازن قرار میدهم. عقربه مولتی متر یک حرکت رفت و برگشت نمایش میدهد. بعد پراب ها را بر عکس میکنم .عقربه مولتی متر دوباره حرکت رفت وبرگشت نمایش داده میشود . دو سه بار این کار را انجام میدم . به رفت و برگشت عقربه ها را مقایسه میکنم از نظر حرکت و اهم در صورت رفت وبرگشت یکسان خازن سالم است .
و بعد با خازن سنج مقدار ظرفیت خازن را میخونم درست باشه که استفاده میکنم و در غیر اینصورت خراب است.
استاد مهربانم یک روش هم که با ولتاژ متناوب است. که من تا حالا استفاده نکردم . حدس میزنم تستش اینطوری باشد هر خازنی در ولتاژ ac مقاومتی دارد. مثلا یک خازن 0/68 میکرو فاراد یک مقاومت 1000 کیلو اهم است که باعث افت ولتاژ میشود . با اندازه گیری این ولتاژ میشه فهمید خازن سالم است یا نه.
استاد مهربانم در صورت درست نبودن راهنماییم بفرمائید.
متشکرم
کلیک کنید تا گسترش یابد...

درود

روش اول مطمئن نیست ولی دومی برای ظرفیت های پایین مفیده و باید با برق شهر سری کنی و ولتاژی که به ولتمتر می رسه با ظرفیت مشابه مقایسه کنی یعنی ۶۸/. میکرو ۶ ولتی بایپلار هم باشه اشکالی نداره و باید ولتاژ یکسانی به ولتمتر متناوب برسه
البته این ظرفیت بالاست و باید مقاومتی با ولتمتر موازی بشه
ولی خازن را عوض کن که اطمینان بیشتری نسبت بسلامت خازن داشته باشیم و با تردید کمتری مواجه باشیم

سپاس

R

randomboot

VIP+ افتخاری
کاربر
2009-02-10
526
2,370

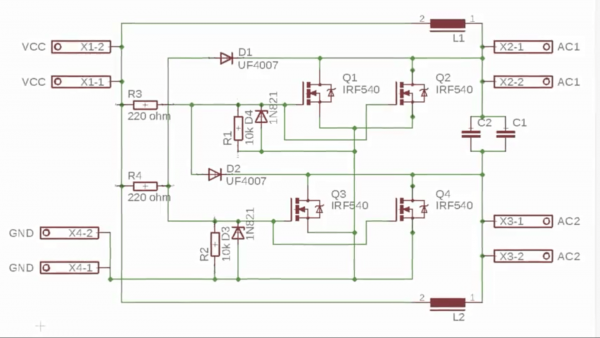

ماسفت قدرت IRF540 —-> تعداد ۴ عدد
دیود سرعتی UF4007 —-> تعداد ۲ عدد
دیود زنر ۵ ولتی —-> 2 عدد
مقاومت ۲۲۰ اهم —-> 2 عدد
مقاومت ۱۰K اهم —-> 2عدد
خازن پلی استر ۳۳۰ نانو فاراد ۴۰۰ ولت —-> 2 عدد
فریت سلف + سیم لاکی ۱.۲ م.م —-> به اندازه ۲ سلف یا سلف 100uh ۱۰ آمپر
ترمینال پایه دار ۲ تایی —-> 2 عدد
لوله مسی ۱.۲ میلیمتر ۱۰ دور optimized-lwk7-600x338.png
