کاهش دلخواه ولتاژ ترانس بدون باز کردن هسته

[gheybi]

عزیزم این چیه
چسب ها و کاغذهای عایق روی سیم پیچ ترانس را دور بنداز یا پاره کن تا داخلشو ببینی

مگه اینجوری ممکنه لحیم کنی ؟

سپاس

یهنی هرچی دورو برشه پاره کنم ؟ مشکلی نداره ؟



[غزال]

یهنی هرچی دورو برشه پاره کنم ؟ مشکلی نداره ؟

درود

اینجوری که بقچه پیچ شده مشکل داره.
سیم پیچ ترانس باید هوا بخوره و تهویه بشه این چسب ها مانع تهویه میشه.
اگه سیم پیچ دیگری نیاز داشت که روی این سیم ها پیچیده بشه یک لایه عایق نیاز داشت اما آخرین سیم ها که عایق نمیخواد که گاها یک لایه نازک میذارن که اشتباهه و فقط بابای ترانسو زودتر درمیاره خصوصا با این چسب ها که بسختی مانع تهویه میشه.

سپاس



[habbib]

استاد ۲۴ ولتو پیدا کردم ولی هر دم ۲۴.۱ دهم میشه مشکلی داره ؟
مشکل دومم اینه که سیمش اصلا لحیم بر نمیداره مفتول ماننده جنسشم الومینیوم باشه فک کنم چون سفیده
https://uupload.ir/files/1owu_8de7ea45-e69d-4b26-9c4d-c0199e8e5476.jpeg
چیکارش کنم بیرونم نمیاد انقد محکم و خشکه

این همه تاکید کردیم این ترانس رو نگیر
ثانویه که آلومینیوم در اومد
لابد اولیه هم آلومینیوم پیچیدن
الکی یک میلیون به این ترانس پول دادی
احتمالا باید سیمش با روکش نخی باشه و شارلاک هم نداره



[gheybi]

این همه تاکید کردیم این ترانس رو نگیر
ثانویه که آلومینیوم در اومد
لابد اولیه هم آلومینیوم پیچیدن
الکی یک میلیون به این ترانس پول دادی
احتمالا باید سیمش با روکش نخی باشه و شارلاک

سلام خیر استاد قبلیا مس هست معلومه اینا الومنیوم هستن دیگه کیفیتشو اینارو نمیدونم
سلام استاد عزیز خسته نباشین من از ترانس ۲۴ ولت گرفتم
ولی بعد از اینکه پل دیود میزنم بهش ۲۱.۴ ولت نشون میده این عادیه ؟ وقتی روی برد سوار بشه ولتاژ اصلیو میکشه ؟ کارم درست بوده یا اشتباه؟
یه نقطه پیدا کردم که ۲۳.۹ ولت متناوب ac میداد جمو جور کردم لحیم زدم و چسب سیلیکون و عایقش کردم جواب میده دیگه؟
مگر وقتی که پل دیود میزنیم نباید ولتاژ بیشتر بشه؟ یا خازن صافی ولتاژ رو بیشتر میکنه؟ الان درست انجام دادم ؟ بریم سراغ عیب یابی انشالله؟


https://uupload.ir/files/t99n_4ae9cf42-5bc1-4ab6-95ad-024828df0bd5.png


https://uupload.ir/files/b146_4cb3650b-8ce0-465f-9d21-72b429efe675.png
سپاس از شما



[غزال]

این همه تاکید کردیم این ترانس رو نگیر
ثانویه که آلومینیوم در اومد
لابد اولیه هم آلومینیوم پیچیدن
الکی یک میلیون به این ترانس پول دادی
احتمالا باید سیمش با روکش نخی باشه و شارلاک

سلام خیر استاد قبلیا مس هست معلومه اینا الومنیوم هستن دیگه کیفیتشو اینارو نمیدونم
سلام استاد عزیز خسته نباشین من از ترانس ۲۴ ولت گرفتم
ولی بعد از اینکه پل دیود میزنم بهش ۲۱.۴ ولت نشون میده این عادیه ؟ وقتی روی برد سوار بشه ولتاژ اصلیو میکشه ؟ کارم درست بوده یا اشتباه؟
یه نقطه پیدا کردم که ۲۳.۹ ولت متناوب ac میداد جمو جور کردم لحیم زدم و چسب سیلیکون و عایقش کردم جواب میده دیگه؟
مگر وقتی که پل دیود میزنیم نباید ولتاژ بیشتر بشه؟ یا خازن صافی ولتاژ رو بیشتر میکنه؟ الان درست انجام دادم ؟ بریم سراغ عیب یابی انشالله؟


https://uupload.ir/files/t99n_4ae9cf42-5bc1-4ab6-95ad-024828df0bd5.png


https://uupload.ir/files/b146_4cb3650b-8ce0-465f-9d21-72b429efe675.png
سپاس از شما

درود

در ابتدای پست ۵۵۳ تاکید کردم

باید ولتاژ ترانس را حدود ۲۰ ولت کنی

ولی کار خودتو کردی و ۲۴ ولت درست کردی
اشکال نداره ولی دیگه طبق توصیه من عمل کن کار دیگه نکن داری منو سکته میدی .

با پل دیود و بدون خازن ولتاژ ماکزیمم نمیده و اگه به مدار متصل کنی ولتاژش حدود ۳۴ ولت میشه.

سپاس



[gheybi]

درود

در ابتدای پست ۵۵۳ تاکید کردم



ولی کار خودتو کردی و ۲۴ ولت درست کردی
اشکال نداره ولی دیگه طبق توصیه من عمل کن کار دیگه نکن داری منو سکته میدی .

با پل دیود و بدون خازن ولتاژ ماکزیمم نمیده و اگه به مدار متصل کنی ولتاژش حدود ۳۴ ولت میشه.

سپاس

خدا نکنه استاد معذرت میخوام چون یه ترانس ۲۴ داشتم که اون جواب بود و هیچ اسیبی نزد چند ماهیم دارم استفاده میکنم گفتم اینم ۲۴ باشه که ۳۰ ولت بده ولی شد ۳۳ ولت خروجی مدار
میخام بدونم به مدار اسیب میرسونه؟ باید دوباره یه سر دیگه از ترانس بگیرم ؟
ممنون



[غزال]

خدا نکنه استاد معذرت میخوام چون یه ترانس ۲۴ داشتم که اون جواب بود و هیچ اسیبی نزد چند ماهیم دارم استفاده میکنم گفتم اینم ۲۴ باشه که ۳۰ ولت بده ولی شد ۳۳ ولت خروجی مدار
میخام بدونم به مدار اسیب میرسونه؟ باید دوباره یه سر دیگه از ترانس بگیرم ؟
ممنون

درود

نمیدونم چند بار دیگه و با چه زبونی باید تکرار کنم که از سوال های تکراری دست برداری .

چجوری بگم با همین ترانس ۲۴ ولت اخرین آزمایش را انجام بده ؟
,این توصیه من به این معنی است که
یعنی آسیب نمیزنه
یعنی اشکال نداره
یعنی به سوختن مقاومت ربطی نداره
یعنی با همین جواب میگیرم
و هزاران یعنی دیگه .
فقط کاری که میگم انجام بده و عقلم میرسه که اگه آزمایشی اشکال داشته باشه توصیه نکنم ..
کشتی منو..

سپاس



[محیاجان]

درود خدمت استاد غزال بزرگوار

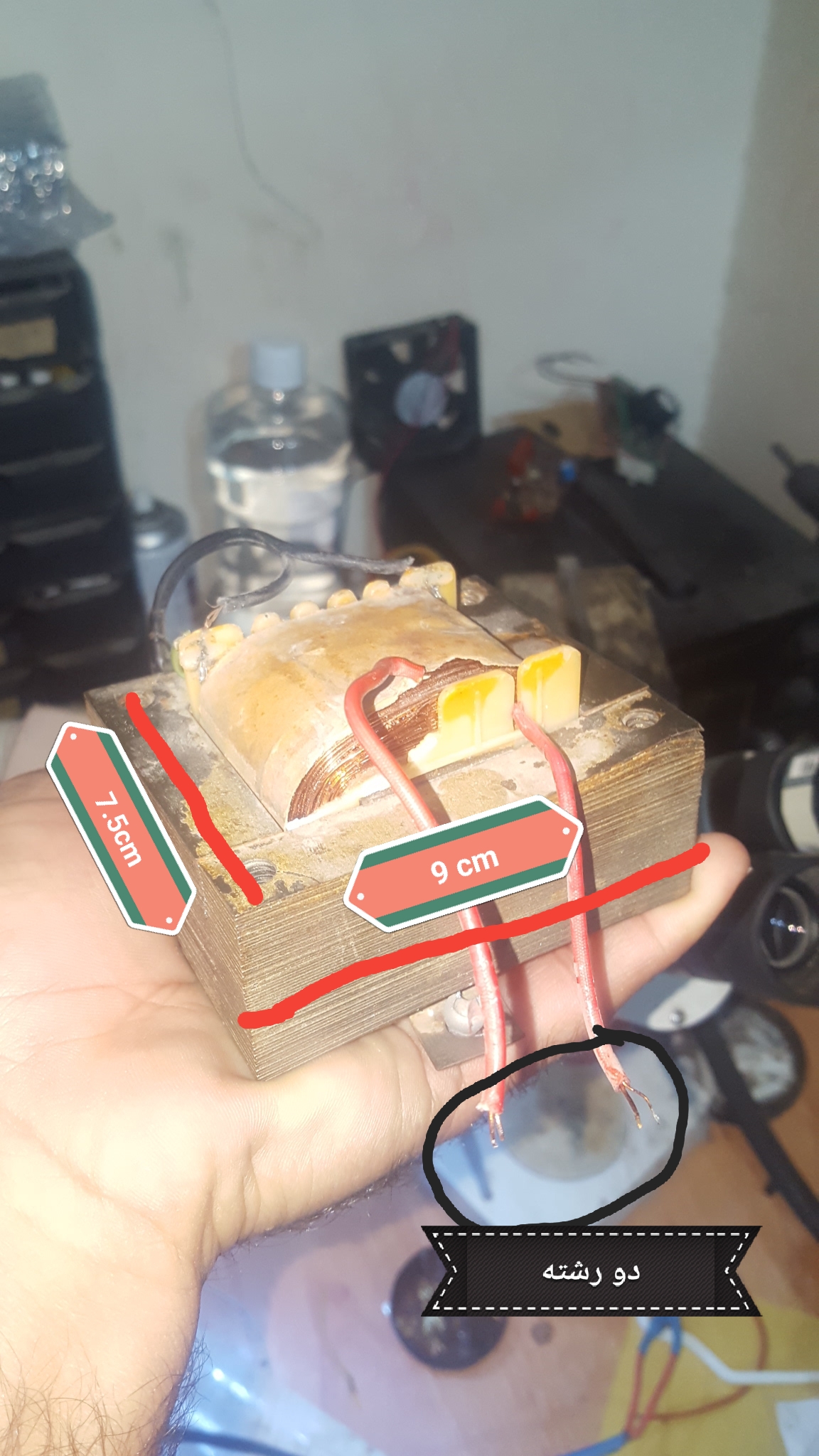

من یه ترانس با خروجی 110 ولت 100 وات دارم که تصویر ضمیمه شد
می‌خوام بدون باز کردن هسته 24 ولت ازش بگیرم

مشکل اینکه که سیم های خروجی دو رشته هستن چطور میتونم ۲۴ولت ازش بگیرم
سپاس



[امیر سجاد]

مشکل اینکه که سیم های خروجی دو رشته هستن چطور میتونم ۲۴ولت ازش بگیرم
سپاس

سلام
با اجازه استاد مهربانم
دوست خوبم . منظورتون سیم پیچی ثانویه به صورت دو لا سیم پیچی شده است.
متشکرم.



[محیاجان]

سلام
با اجازه استاد مهربانم
دوست خوبم . منظورتون سیم پیچی ثانویه به صورت دو لا سیم پیچی شده است.
متشکرم.

سلام
بله سیم پیچ ثانویه دولاسیم پیچیده شده اگه به تصویر توجه کنید مشخصه
سپاس
