کاهش دلخواه ولتاژ ترانس بدون باز کردن هسته

[غزال]

استاد مهربانم ممنونم از پاسختون
استاد یک سوال دیگه دارم
همین ترانس 18 ولت 3/5 آمپر را طبق روشی که گفتید یا در موقع سیم پیچی ثانویه تعداد دور 75 دور است نصف کنم . ولتاژ 9 ولت میده . تبدیل به ترانس سه سر 9 ولت میشه با آمپر 3/5 یا امپرش تغییر میکنه؟
متشکرم

درود

مهمترین مشخصه و معیار ترانس ها ، توان آنهاست
یعنی ترانس ۱۰۰ وات ۱۰ ولتی قادر به ارائه ۱۰ آمپر است
و اگه ۲۰ ولتی باشه حداکثر جریان ۵ آمپر
و اگه ۵۰ ولتی باشه حداکثر جریان ۲ آمپر تامین میکنه
البته بشرطی که ضخامت سیم مناسب باشه.

مقصود از ماکزیمم جریان درواقع جریان مفید ترانس است زیرا در شرایط ناهنجار ، جریان های بالاتر خواهد داد که در زمان طولانی قابل استفاده نیست.

بنابرین جریان ترانس ۱۸ ولتی در ولتاژ ۹ ولت دوبرابر خواهد شد.
ولی منظور شما از ارتباط این موضوع با سیم دولا رو نفهمیدم .

سپاس



[محیاجان]

درود

سیم ترانس دو لا نیست سر مشترک دو سیم پیچ است .
آیا بین یک سیم ثانویه و یک سیم اولیه ، اهمی داره ؟
آیا ثانویه فقط ۱۱۰ ولته ؟
بنظر میرسه اتو ترانس هست و ثانویه از برق شهر ایزوله نیست و در اینصورت سیم ثانویه متناسب با ۱۱۰ ولت و لذا نازک هست و در ولتاژ بالا بیشتر از 1 آمپر قابل استفاده نیست.

در هر صورت ابتدا یا انتهای سیم پیچ ثانویه را به یک پروب ولتمتر متصل کن و پروب دیگر ولتمتر را به سوزنی متصل کن و روی سیم های ثانویه فشار بده که از عایق شارلاک عبور کنه و به سیم برسه تا ببینی چند ولته ؟
اگه ۱۶ یا ۲۴ ولت نبود روی سیم های دیگر تست کن.
به این ترتیب هر دو ولتاژ ۱۶ و ۲۴ ولت را پیدا کن و تکه سیمی به آنها لحیم و استفاده کن.

سپاس

درود استاد
با راهنمایی شما ولتاژ ۲۰ ولت پیدا کردم و سیمی لحیم کردم اگه برای تغذیه طراحی جنابعالی که مونتاژ کردم مفیده و مشکلی نداره همین ولتاژ استفاده کنم


برای بدست آوردن مقدار توان ترانس مقاومت ۳.۳ آهم ۱۰ وات بعنوان بار بهش دادم ضمن گلوله آتیش شدن مقاومت ولتاژ به ۱۵.۵ ولت افت کرد اگر ارزش کار کردن داره استفاده کنم


سپاس



[غزال]

درود استاد

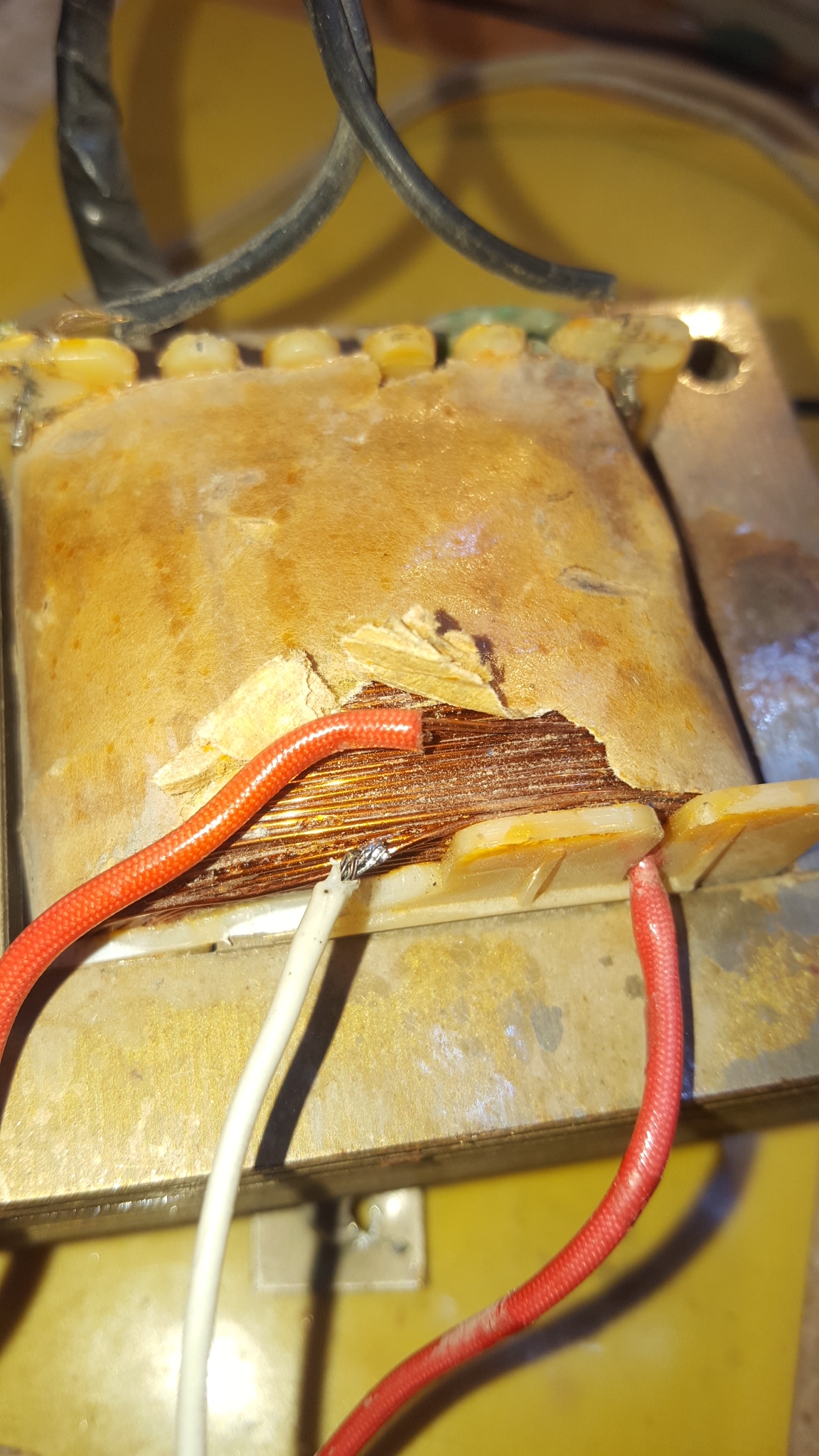

با راهنمایی شما ولتاژ ۲۰ ولت پیدا کردم و سیمی لحیم کردم اگه برای تغذیه طراحی جنابعالی که مونتاژ کردم مفیده و مشکلی نداره همین ولتاژ استفاده کنم
مشاهده فایل‌پیوست 173295

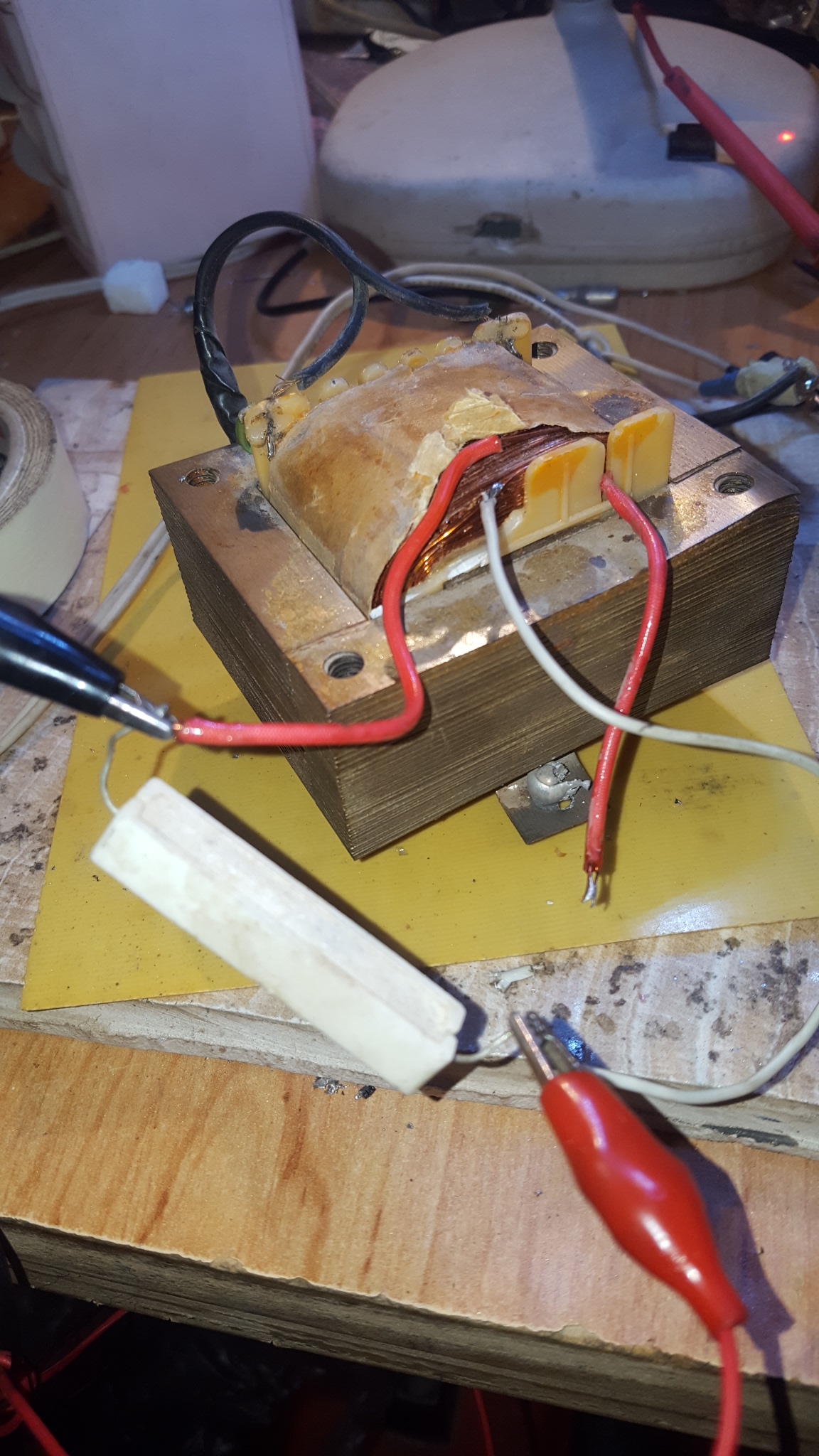

برای بدست آوردن مقدار توان ترانس مقاومت ۳.۳ آهم ۱۰ وات بعنوان بار بهش دادم ضمن گلوله آتیش شدن مقاومت ولتاژ به ۱۵.۵ ولت افت کرد اگر ارزش کار کردن داره استفاده کنم
مشاهده فایل‌پیوست 173296

سپاس

درود

هر ترانسی ۱۵ الی ۲۰ ولت میتونی استفاده کنی فقط اگه قدرتش کم باشه جریان بالا نمیده .

یعنی ترانس پرقدرت تا ۱۰ آمپر هم براحتی تامین میکنه ولی ترانس ضعیف نیم آمپر هم بسختی بتونه تامین کنه .

و همانطورکه ۶ آمپر با مقاومت ۳،۳ اهمی مصرف کردی حدود ۵ ولت افت کرد و ۱۵،۵ ولت شد ، می ببنی جریان بالا موجب افت ولتاژ میشه.
اما اگه بجای ۳،۳ اهمی مقاومت ۲۰ اهم بهش متصل کنی حدود ۱۹ ولت میشه و هر چقدر جریان کمتر بخوای افت کمتری هم داره.

سپاس



[محیاجان]

درود

هر ترانسی ۱۵ الی ۲۰ ولت میتونی استفاده کنی فقط اگه قدرتش کم باشه جریان بالا نمیده .

یعنی ترانس پرقدرت تا ۱۰ آمپر هم براحتی تامین میکنه ولی ترانس ضعیف نیم آمپر هم بسختی بتونه تامین کنه .

و همانطورکه ۶ آمپر با مقاومت ۳،۳ اهمی مصرف کردی حدود ۵ ولت افت کرد و ۱۵،۵ ولت شد ، می ببنی جریان بالا موجب افت ولتاژ میشه.
اما اگه بجای ۳،۳ اهمی مقاومت ۲۰ اهم بهش متصل کنی حدود ۱۹ ولت میشه و هر چقدر جریان کمتر بخوای افت کمتری هم داره.

سپاس

درود استاد
بنظرتون با آزمایشی که مقاومت ۳.۳ اهمی انجام دادم قدرت این ترانس در حد ۲ آمپر باشه مناسبه و ازش استفاده میکنم وگرنه ثانویه رو باز کنم و سیم ضخیمتر بپیچم
مقاومت ۲۰ اهمی بعنوان بار تقریبا چند آمپر میکشه ؟
سپاس
سپاس



[غزال]

درود استاد
بنظرتون با آزمایشی که مقاومت ۳.۳ اهمی انجام دادم قدرت این ترانس در حد ۲ آمپر باشه مناسبه و ازش استفاده میکنم وگرنه ثانویه رو باز کنم و سیم ضخیمتر بپیچم
مقاومت ۲۰ اهمی بعنوان بار تقریبا چند آمپر میکشه ؟
سپاس
سپاس

درود

ولتاژهای پایین میتونی آمپر بالا بگیری حتی ۴ آمپر ، ولی هر چقدر به ۲۰ ولت نزدیکتر بشی جریان کمتری میده .

بد نیست
هر زمانی میتونی سیم پیچ ثانویه را عوض کنی
اگه بعدا نیاز شدیدی داشتی و جوابگو نبود اونوقت ثانویه را بپیچ .

سپاس



[Hasansafavi]

درود
بله حق با شماست من با سر وسط ولتاژ را جستجو می کردم،جسارتا یک سوال دیگه داشتم من در یکی از سایتها خواندم این کار باعث کم شدن آمپر خروجی به نصف میشه آیا چنین موضوعی صحت داره؟

باسلام. رابطه ولتاژ وامپرباتوجه به ابعاد وسیم مسی وقطر هسته رابطه معکوس داره. با بالاتر رفتن ولتاژ تو بی باری آمپروولتاژ هم دقیق نیست.امکان دار 24 رو نشان بده اما زیر بار افت کنه. دیود هم درصدی ازش میگیره. اضافه کردن مقاومت بهتره. توحالتی قراربدی که رنج دقیق. ولت رو نشان بده. مثلا با یک لامپ سری. وبا کلمپ متر آمپر رو تست کنی. البته من خازن رو به پایه های دیود پیشنهاد میکنم ولتاژ خیلی میره بالا. با عرض پوزش خازن مدار شما شبیه بستن یک بار اضافست. روی دیود هم DC. A نصب کن
. استاد عزیزبهترمیدونه که کلفتی سیم پیچ اولیه وثانویه وقطر هسته رابطه مستقیم تو آمپر داره. البته سیم پیچ رو که شما کم وزیاد کنی امکان داره اهمتر دقیق نشان نده وبهتره با آنالوگ تست کنی. ترانس شماهم خیلی کوچیکه وامکان اضافه کردن دور سیم رونداره. ممنونم



[behzad 1977]

سلام
من یه ترانس ال ای دی دارم روش خروجی 38 ولت - 65 ولت زده
و اون یکی 24تا 40 ولت میخوام ولتاژ اینارو کم کنم تا 35 ولت بعد بتونم به ماژولlm 2596 وصل کنم تا بتونم جریانو از 35 ولت تا 1.5 ولت متغییر کنم ممنون میشم راهنمایی کنید



[mohammadhadi]

سلام
من یه ترانس ال ای دی دارم روش خروجی 38 ولت - 65 ولت زده
و اون یکی 24تا 40 ولت میخوام ولتاژ اینارو کم کنم تا 35 ولت بعد بتونم به ماژولlm 2596 وصل کنم تا بتونم جریانو از 35 ولت تا 1.5 ولت متغییر کنم ممنون میشم راهنمایی کنید

سلام
اگر منظورتون از ترانس ال ای دی همون درایور ال ای دی هست امکانش نیست.
میتونید پاور های قدیمی کامپیوتر را به منبع تغذیه قابل تنظیم تبدیل کنید



[behzad 1977]

ممنون
میشه بگین چرا دلیلش چیه



[mohammadhadi]

ممنون
میشه بگین چرا دلیلش چیه

سلام
درایور ال ای دی از نوع جریان ثابته به این معنی که بار مجازش را که وصل کنی مثلا 300 میلی آمپر جریان ثابت بهش میده و اگر تعداد ال ای دی ها را در محدوده مجاز کم و زیاد کنید جریان ثابت می مونه ولی ولتاژ تغییر می کنه.
ضمنا اسما جریان ثابته ولی خروجی اون به صورت دندانه اره ای هست
