سلام
اگر ترانسی دارید که ولتاژ خروجی آن برای مقصود شما مناسب نیست
اگر دارای سر وسط نیست و میخواهید سر وسط هم داشته باشد
اگر به چند ولتاژ مختلف نیاز دارید
با روش زیر بدون باز کردن هسته ، ولتاژ ترانسی که دارید ظرف نیم ساعت مطابق میل خود بسازید

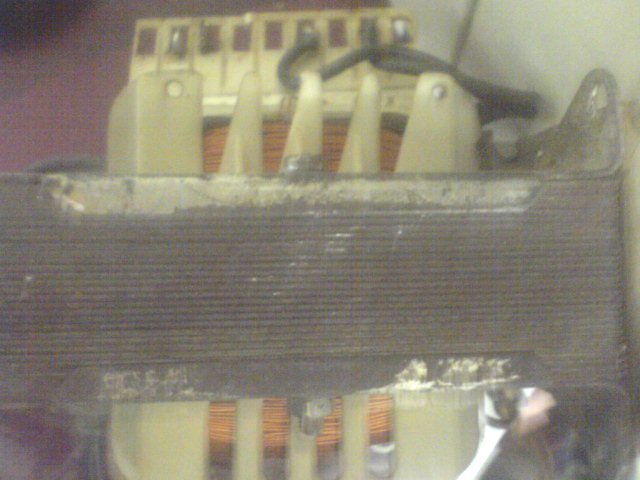

مشاهده فایل‌پیوست 83600
1- ابتدا قسمتی از لاک نگهدارنده یکی از چهار طرف ترانس را خم کنید که بتوانید سیم پیچ ضخیم ثانویه را ببینید اگر موقع خم کردن لاک مربوطه شکست مانعی نداره .
می بینید منم موقع تهیه تصویر شکستم چون ترانس عهد بوقه و لاکش خشک شده
حتی اگر ناگزیر به شکستن کل لاک یکطرف هم بشوید اشکالی نداره ولی سعی کنید قسمتی که کمترین خسارت به شاکله ترانس وارد میکنه خم کنید یا بشکنید
مشاهده فایل‌پیوست 83601
2- حالا یک پروب ولتمتر AC را به یکی از سیمهای ثانویه متصل کنید
پروب دیگر ولتمتر AC را به سوزن تیزی متصل کنید ( استفاده ار گیره آزمایش مانند تصویر راحت تره )
3- مولتی متر را در حالت اهم متر قرار دهید و سوزن را روی یکی از سیمهای مختلف ثانویه ترانس فشار دهید که از شارلاک (رنگ سیم ) عبور کنه تا اتصال با سیم برقرار شود اگر بینهایت اهم بود قطعا سیم ثانویه نیست و سیم دیگر با ضخامت متفاوت را تست کنید که حدود صفر اهم باشد
مولتی متر را بحالت ولتمتر AC گذاشته و ترانس را به برق متصل کنید و درحالیکه سوزن را روی سیم ثانویه فشار میدهید ببینید ولتمتر چه مقداری نشون میده
اگر مناسب نیست روی سیم ردیف بالاتر یا ردیف پایین تر آزمایش کنید تا ولتاژ مناسب را ببینید
سوزن را فقط روی یک سیم فشار دهید والا اگر بین دو سیم فشار دهید ممکنه موجب اتصال دوسیم مجاور شوید که هرچند خطری نداره و با مشاهده جرقه متوجه میشوید ولی دقت کنید بهتره
مشاهده فایل‌پیوست 83602
4- سپس با جسم غیر فلزی تقریبا تیز ، مانند لاک و یا با تکه ای از فیبر مدار چاپی ، همان سیم را کمی از بقیه سیمها دور کنید تا فاصله مناسبی با بقیه سیمها جهت لحیمکاری داشته باشه و این عملیات را بگونه ای انجام دهید که بقیه سیمها زخمی نشه
مشاهده فایل‌پیوست 83603
حالا شارلاک این سیم را حدود 3 میلیمتر بتراشید و سیمی به آن لحیم و استفاده کنید
اگر محل لحیم را با چسب نواری یا چسب خمیری بپوشانید بهتره ولی اگر با چسب عایق نکردید روی بقیه سیمها نخوابانید زیرا احتمال اتصال به بقیه سیمها وجود داره
مشاهده فایل‌پیوست 83622
نکته : اگر مثلا ترانس شما 40 ولتی است و به 30 ولت نیاز دارید چه سر 10 ولتی و چه 30 ولتی را پیدا کنید کار تمام است
زیرا وقتی یک سر خروجی نسبت به سیمی که با سوزن گرفته اید 10 ولت باشد قطعا سر دیگر خروجی نسبت به آن 30 ولت است
بخاطر داشته باشید سیم نازک ترانس متعلق به اولیه و برق شهر است و لذا روی ضخیم ترین سیم ترانس تست کنید که ناخواسته چهچه نزنید .
موفق و موید باشید
