درود
استاد هسته ها رو جاگذاری کردم و تست رو انجام دادم
سیم پیچ اولیه داغ نمیکنه . سیم پیچ ثانویه باعث داغی ترانس میشده
همونطور که عرض کردم این ترانس دو تا 12 ولت داره ، یکی با جریان کم ودیگری با جریان بالا . الان 12ولتی جریان بالا درست شده ولی 12 ولتی جریان پایین ولتاژی نداره ضاهرا همین باعث داغ شدن ترانس و سوختن فیوز شده
تست رو سریعا انجام دادم و ترانس رو از برق کشیدم
فردا یا پس فردا مابقی کار ( پست 480 و 479 ) رو انجام میدم و اعلام نتیجه میکنم
بدرود
درود
اشتباه میکنی
ببین دو سر سیم پیچی که میگی ولتاژ نمیده چند اهمه ( احتمالا بینهایت یا قطع است و لذا اشتباها ولتاژگیری میکنی و یا دوسر 12 ولتی که ولتاژ نداره اتصال کوتاه کردی )
درهرصورت قراره ثانویه ها را عوض کنی و مشکل خودبخود حل میشه و در جریان باز کردن ثانویه متوجه میشی اشکال چیه
سیم پیچی ترانس خیلی ساده است

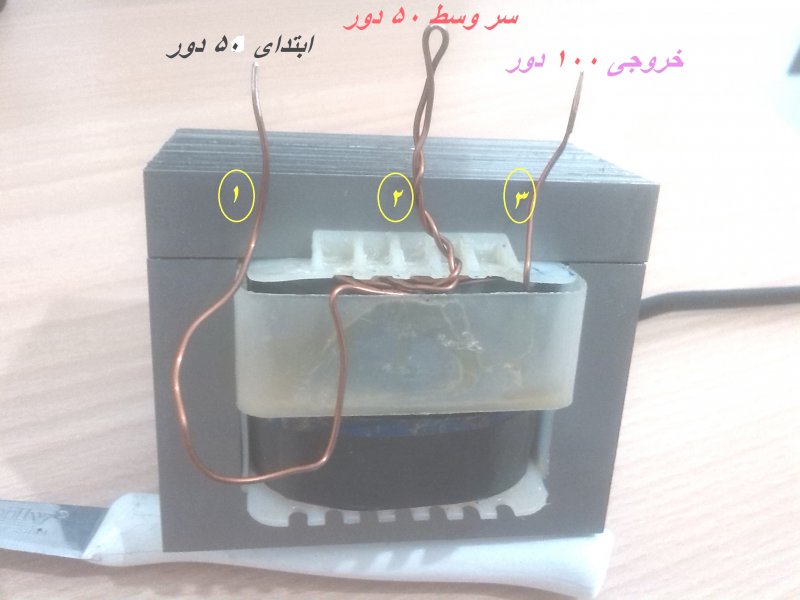

اگر مثلا 12 ولت 24 دور باشه یعنی هر یک دور 5/ ولت میده
حالا با پیدا کردن دور بر ولت که مثلا اینجا 2 دور بر ولت (یا هر دور 5/ ولته) میتونی هر ولتاژی بخوای درست کنی
مثلا اگه 15 ولت بخوای باید 30 دور بپیچی
اگه 5 ولت بخوای باید 10 دور بپیچی
و ضمنا میتونی چندین ثانویه هم بپیچی ولی هیچکدوم از ثانویه ها نباید با هم موازی بشن چو داغ میکنه و ولتاژ معقول هم نمیده
تا جایی که فضای قرقره اجازه میده باید قطر سیم هم حتی المقدور ضخیم باشه البته قطر سیم ارتباطی با ولتاژ نداره یعنی اگه 10 دور با سیم ضخیم و 10 دور یا سیم نازک بپیچی هر دو 5 ولت میدن ولی سیم نازک نمیتونه جریان زیاد بده و زود تر میسوزه
با رعایت موارد فوق خیلی بهتر از سیم پیچ ها می پیچی .
و خلاصه سیم پیچ میشی
سپاس
