پاسخ : چسباندن بسیار مطمئن فلت پنل روی خط کش با روش ساده
درود
هر چند قرار بود نکته مهمش برای مدتی بشما واگذار بشه اما با توجه به اینکه برنامه ها بهم ریخت لذا یکجا تقدیم میکنم اما تاکید میکنم اگه از مقوای قوطی کبریت یا مقوایی که خواص ارتجاعی و سختی و نرمی آن مشابه نباشه استفاده نکنید جواب نمیده لذا برای اولین بار حتما با مقوای قوطی کبریت تست کنید.

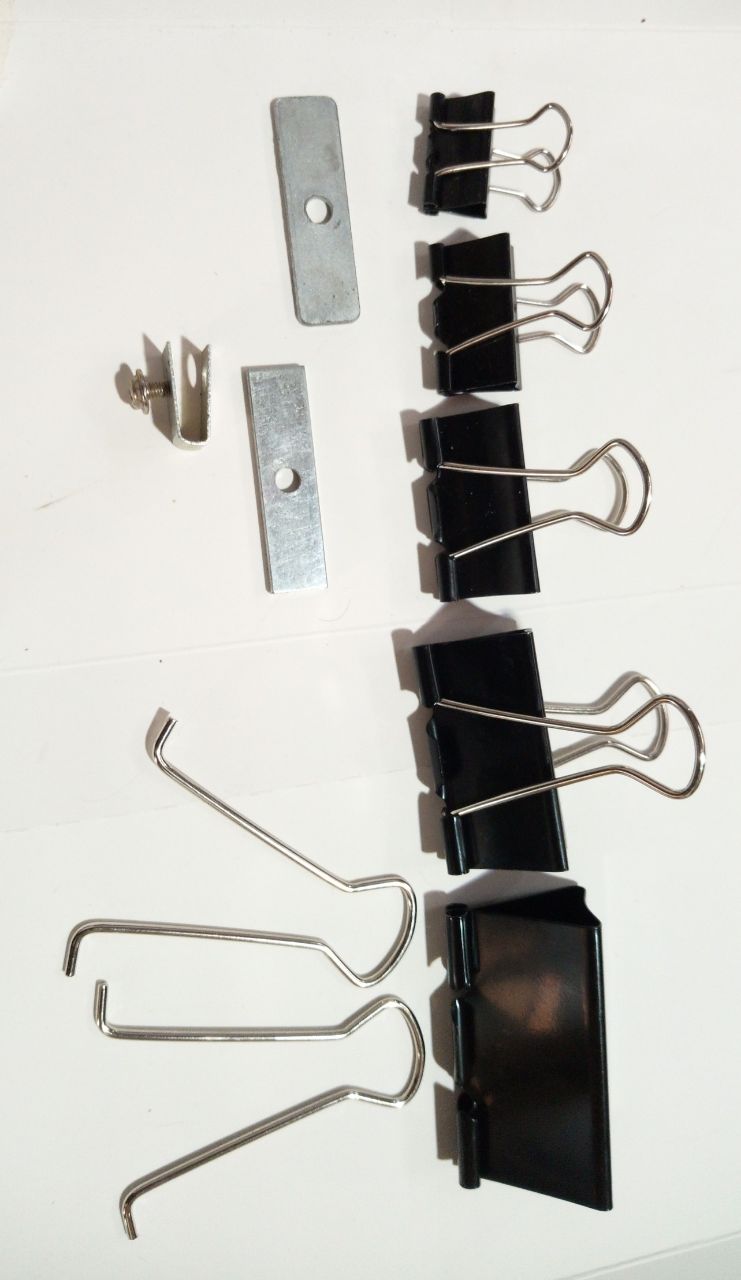

همانطور که در تصویر می بینید
۱-گیره هایی که بنام گیره دوطرفه در فروشگاه های لوازم التحریر عرضه میشه و از شماره ۱۹ تا ۵۱ موجوده
۲-ورق باریک ولی کلفت فلزی که خم نشه و در تصویر دو عدد کنار گیره ها می بینید که وسطش سوراخ داره که البته نباید سوراخ داشته باشه ( نمونه های من تموم شده ناگزیر شدم عکس این فلز که سوراخ داره بعنوان مشابه نمونه اصلی معرفی کنم )
ضمنا لبه های این فلز تخت نباید برجستگی و تیزی داشته باشه چون مقوا را سوراخ میکنه و اتصالی میکنه
۳- مقوای قوطی کبریت
۴- چسب اسکاج ( چسب نواری شیشه ای )
۵- چسب حرارتی
مراحل نصب فلت
۱- ابتدا ببین کدوم گیره برای خطکش شما مناسبه
و روی فلت و خطکش تست کن و ببین اگه جایی ممکنه گیره با خطکش اتصالی کنه ، نوار چسب شیشه ای داخل گیره یا روی خطکش بچسبون که عایق بشه و گیره با جایی اتصالی نکنه
۲-بعد فلز تخت (شماره ۲) را با طولی تهیه کن که از طول خرابی فلت ذره ای بزرگتر باشه و البته فلت شما کاملا کنده شده و باید از طول فلت ذره ای بزرگتر باشه بطوریکه با چسب شیشه ای زیر و روی این فلز را چسب بزن که عایق بشه بطوریکه چسب صاف باشه و جایی از چسب قلمبه یا چروک نشه
۳- طبق تصویر ۲ باید قطعات مذکور بگونه ای داخل گیره باشه که مقوا روی فلت قرار بگیره و فلز روی مقوا و گیره روی فلز فشار بیاره تا فلت به خطکش محکم بشه
البته قبلا مطابق شکل ۱ مقدار کمی چسب حرارتی یا آکواریوم روی محلی که با دو خودکار نشان دادم بزنید که فلز و کبریت را به گیره بچسبونه که فقط نگهداره تا در زمان نصب و تنظیمات ، نیافته و لذا نباید محکم به گیره بچسبند که ثابت ثابت باشند بلکه باید قابل انعطاف باشند فقط در حدی که از محلشون حرکت نکنن و جابجا نشن و نیافتند
مخصوصا روی مقوای کبریت ، چسب خیلی خیلی کم استفاده کن که جنس اون نقطه مقوا سفت نشه فقط در حدی که آزاد نباشه و جابجا نشه
۴-حالا فلت و خطکش را با الکل یا استون کاملا تمیز کن و مراقب باش فلت طرف پنل کنده نشه
۵-حالا فلت را روی خط کش تنظیم کن
۶- پس از آنکه فلت را روی خطکش بدقت تنظیم کردی ، کمی دورتر از محل اتصالات ، با چسب شیشه ای یا چسب دوطرفه ،فلت را به خطکش محکم کن که از محلی که تنظیم کردی جابجا نشه .
من با چسب حرارتی اینکارو میکنم یعنی ابتدا نوک تفنگ حرارتی را روی برد خطکش و نزدیک فلت نگهمیدارم تا اون نقطه از خطکش گرم بشه و کمی چسب حرارتی میریزم و بسمت لبه فلت هدایت میکنم چون فلت زود گرم میشه و بمحضی که چسب روی اون بیاد بزودی سرد نمیشه و بهش میچسبه و حالا طرف دیگه فلت را میچسبونیم.
۷- مطابق تصویر ۲ گیره را به نحوی روی فلت و خطکش بگذار که فلت زیر مقوای کبریت باشه بطوریکه گویی گیره و ملحقاتش ، فلت و خطکش را گاز بگیره تا فلت به خطکش محکم بشه
با توجه به صدمه کنتاکت ها گیره را در محلی بگذار که که همه کنتاکت ها سالم باشند یعنی گیره روی خطی قرار بگیره که زیر این خط کلیه کنتاکت ها وجود داشته باشند و کنده شده و خالی نباشه
و به این ترتیب ، کنتاکت های فلت را به کنتاکت های خطکش محکم کنه و اتصالات لازم برقرار بشن.
۸- حالا به آرامی دو میله دستگیره گیره را خارج کن و کنار بگذار
و با کمی چسب دو قلو ، بین پشت گیره و لبه خطکش چسب بزن از دو نقطه ( که دیگه تکون نخوره و همیشه ثابت باشه.
سپاس
ok:
این گیره های سیاه در فروشگاه لوازم التحریر از سایز ۱۹ الی ۵۱ وجود داره و دو دستگیره میله ای داره که بسادگی پس از نصب خارج میشه

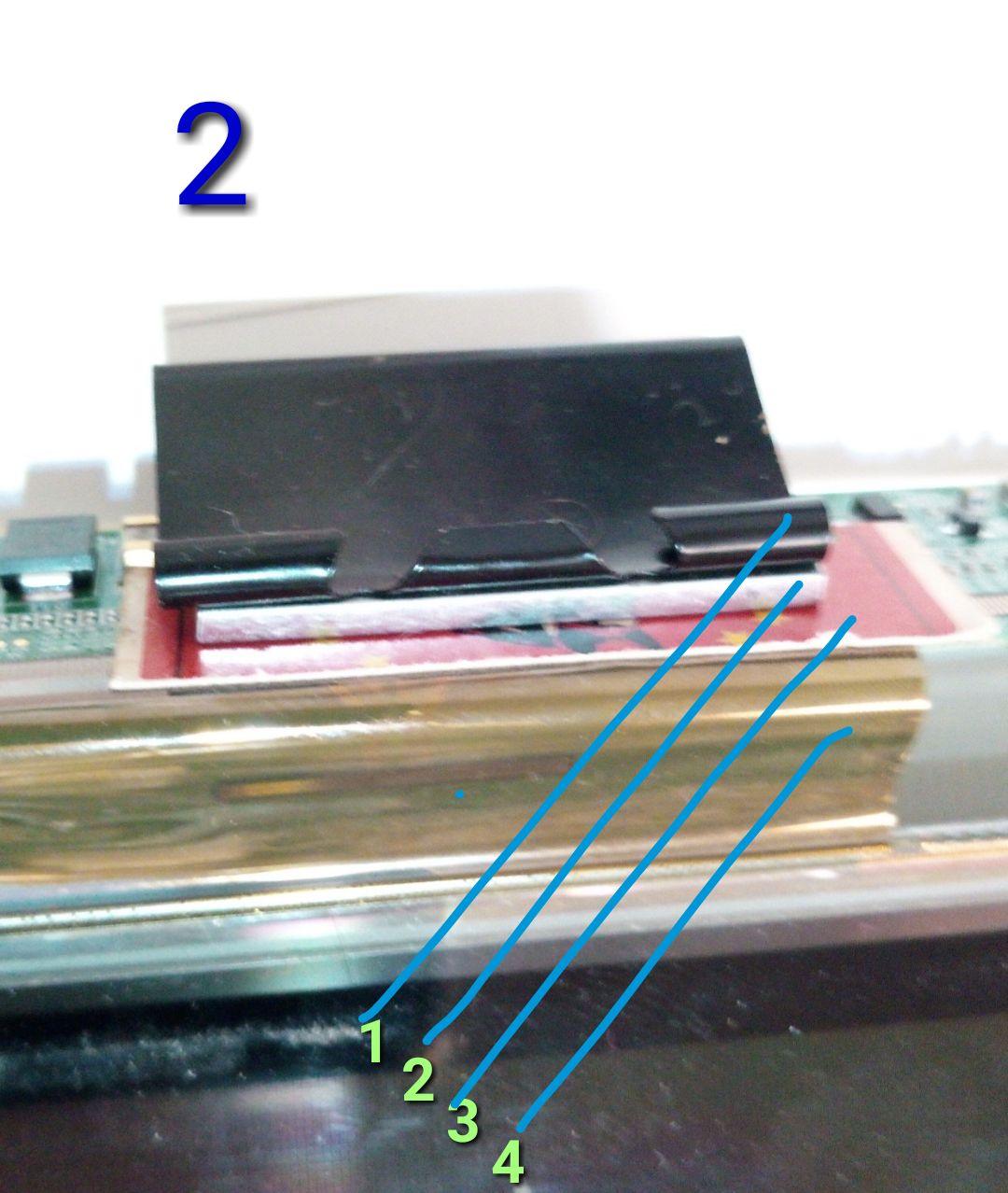

هر گیره یک فلز باریک و ضخیم و قوی میخواد که خم نشه و باید کمی بزرگتر از طول خرابی فلت باشه تا فشار را با نسبت مساوی روی محل دلخواهمون پخش کنه که البته نباید سوراخ داشته باشه ولی نمونه های تعمیرگاهم تموم شده بود بناگزیر از این فلز سوراخدار بعنوان نمونه در عکس استفاده کردم.
1 گیره سیاه
2 فلز تخت با ضخامتی که خم نشه و لبه هاش برجستگی نباشه که مقوا و فلت را سوراخ نکنه
3 مقوای قوطی کبریت
4 فلت
و طبیعی است که خطکش زیر فلت است.
و لبه دیگر گیره سیاه پشت خطکش است

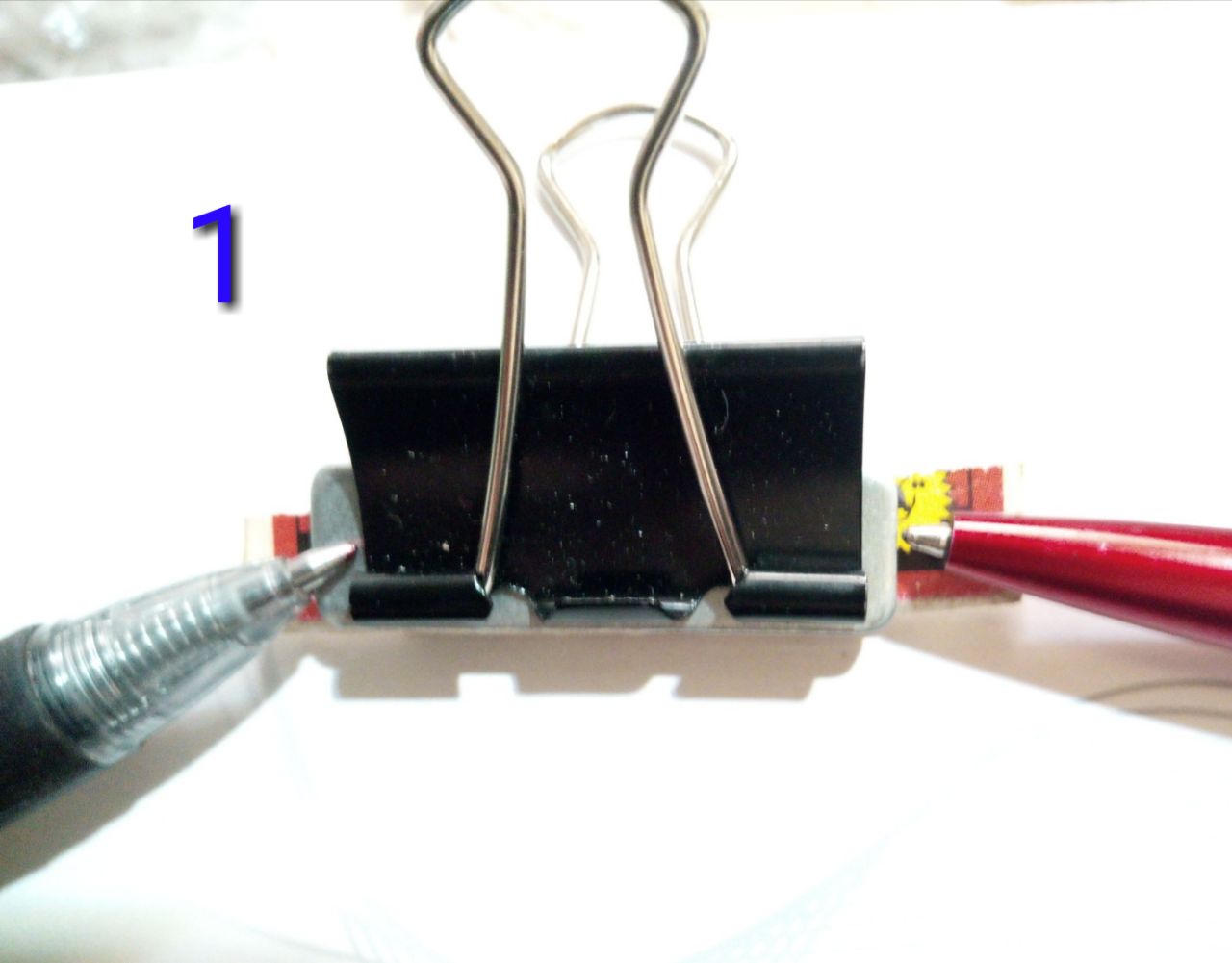

محل چسب حرارتی و یا چسب سیلیکون (آکواریوم ) که با نوک دو خودکار مشخص کردم در حدی که فقط مقوا و فلز به گیره بچسبه و نیافته و جابجا نشه ولی خیلی محکم نشه و قابل انعطاف باشه .
ضمنا اگر عرض مقوا ،خیلی باریک و به اندازه کنتاکت باشه ایده آلترین مقواست زیرا فشار به جاهای دیگه پخش نمیشه و فشار را فقط روی کنتاکت ها وارد میکنه.

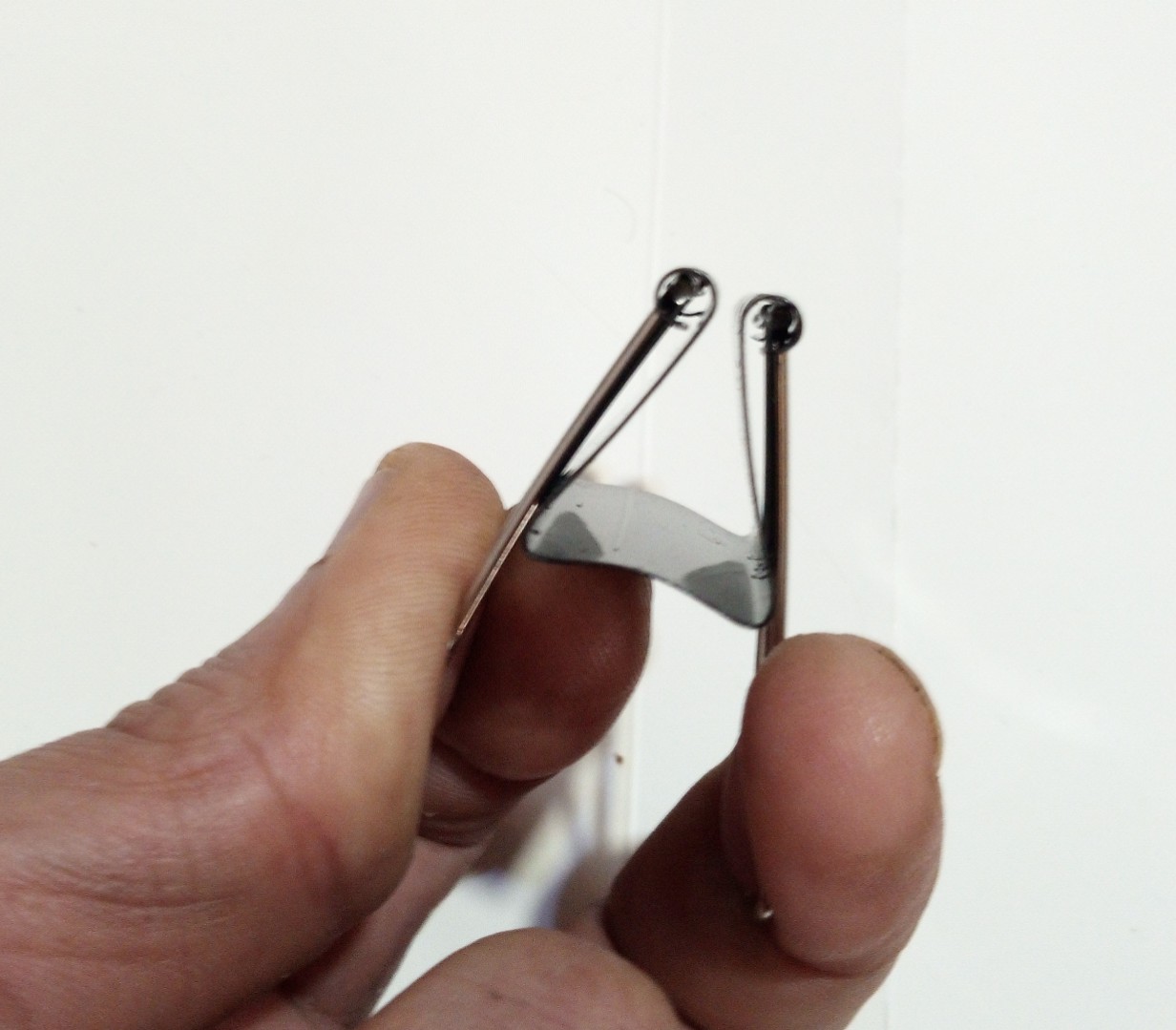

برای اینکه قدرت این گیره را ببینید که با چه قدرتی فلت را به خطکش میچسبونه کافیه به انگشت من در تصویر نگاه کنید که چقدر در گوشت فرو رفته تا یه ذره باز بشه
موفق و موید باشید
