سلام
کفی مدل 2000 با 5000 فرق میکند . کفی فعلی مربوط به مدل 5000 است و با آن نمیتوانید در مدل 2000 کار کنید .

فکر کنم نتونستم منظورم رو برسونم .
این سوکت رو من مجزا خریدم مال کفی ناند 5000 نیست. وطبق دیتا شیت پایه های متصل شده به این سوکت رو با مولتی متر گرفتم . جابه جا نیست.
یعنی پایه smd به پایه های dip تبدیل شده . علت این مساله رو می خواستم بدونم ؟



​



[TNM]

آیسی دیپ 28 پایه دارد و 4 طرفه 32 پایه . اگر کفی شما 32 پایه خروجی دارد در مدل 2000 قابل استفاده نیست. کفی در مدل 2000 وظیفه تبدیل 32 پایه به 28 پایه را دارد.

فکر کنم نتونستم منظورم رو برسونم .
این سوکت رو من مجزا خریدم مال کفی ناند 5000 نیست. وطبق دیتا شیت پایه های متصل شده به این سوکت رو با مولتی متر گرفتم . جابه جا نیست.
یعنی پایه smd به پایه های dip تبدیل شده . علت این مساله رو می خواستم بدونم ؟



​



[jfrras]

آیسی دیپ 28 پایه دارد و 4 طرفه 32 پایه . اگر کفی شما 32 پایه خروجی دارد در مدل 2000 قابل استفاده نیست. کفی در مدل 2000 وظیفه تبدیل 32 پایه به 28 پایه را دارد.

بله . این سوکت 32 پایه است . آیا راهی داره !؟
یعنی میتونم پایه های مربوط به پروگرم این سری (مگا 8 و غیره رو...)با همین سوکت با تغییراتی تبدیل به 28 پین کنم.
منظور از پایه های پروگرم .همون سوکت انتهای پروگرمر است ؟. miso.mosi.rst .vcc .gnd است .
یا فقط برای ای سی های که روی برد لحیم میشن کاربرد دارن.؟

​



[jfrras]

فکر کنم پایه های اضافی یک پایه اضافی gnd و یک پایه اضافی vcc و adc6, adc7 باید باشه.

سوکت پایینی رو باید طبق dip 28 طراحی کنم تا tnm 2000 بتونه بخونه!

تشکر از لطفتون .

​



[ITE-1983]

با سلام

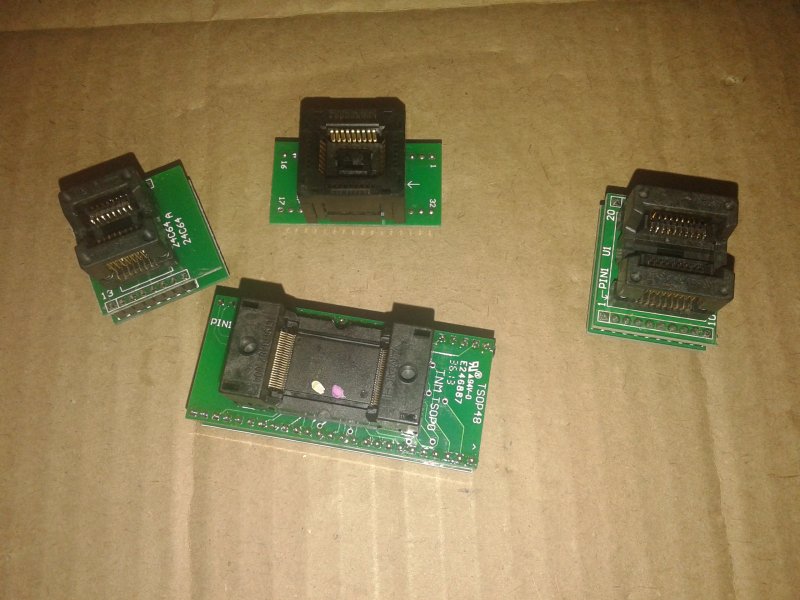

ما یه پروگرامر خریدیم.با 4 تا مبدل.

مبدل 8پین هم همراش بود.
الان یه ای سی فلش 8 پایه مربوط به مودم tp-link رو میخام پروگرام کنم.روی دوتا مبدل 16 میذارم.روی یکی که اصلا جا نمیره و روی دیگری وقتی قرار میدم.حالت لقی میزنه.
ایا این ای سی 8 پایه باید لق باشه روی مبدل یا نه؟چو هر کاری میکنم سفت و محکم نمیشه.
ای سی 8 پایه فوق با علامت مشخص کردم.
با تشکر



[amiric]

با سلام
ما یه پروگرامر خریدیم.با 4 تا مبدل.

مبدل 8پین هم همراش بود.
الان یه ای سی فلش 8 پایه مربوط به مودم tp-link رو میخام پروگرام کنم.روی دوتا مبدل 16 میذارم.روی یکی که اصلا جا نمیره و روی دیگری وقتی قرار میدم.حالت لقی میزنه.
ایا این ای سی 8 پایه باید لق باشه روی مبدل یا نه؟چو هر کاری میکنم سفت و محکم نمیشه.
ای سی 8 پایه فوق با علامت مشخص کردم.
با تشکر

سلام
فقط کافیه برای یک بار هم که شده سی دی اموزشی پروگرامر را که خریده اید
با دقت نگاه کنید بخوبی جواب شما را به طریق فیلم اموزشی سی دی بیان شده
نه حداقل سایز ای سی را نگاه کنید بخوبی مشخص است که ای سی مورد نظر شما
در کدام مبدل قرار می گیرد
با این حال باز در عکس مشخص کرده ام
ای سی شما از نوع ای سیهای فلش است که در عکس مشخص کرده ام



[TNM]

سلام
نسخه جدید را دانلود کنید و در قسمت تنظیمات فرکانس کریستال بر حسب کیلوهرتز وارد کنید.

سلام
اتصالات احتمالا درست است که یک مرحله بلوک سبز جلو میره
یکهفته صبر کنید در نسخه بعدی تغییراتی در نحوه ارتباط قطعه در بخش تنظیمات قطعه اضافه میکنیم.



[ghoshiry]

با تشکر مشکل بر طرف شد و پرورگرام انجام شد



[ZANGAN]

با عرض سلام و خسته نباشید من یک سوال داشتم واینکه ایا ای سی فلش به شماره25Q64که یک ای سی فلش هست بخش پنهانی دارد که نشود با TNMاز ان کپی گرفت؟اگر جواب خیر است این سوال پیش می اید که وقتی من از ای سی خام استفاده میکنم یعنی یک ای سی نو را باtnmپروگرام میکنم و استفاده میکنم دستگاه روشن میشود و روی صفحه تلوزیون پیام sw is worngدارم ولی ای سی های کهنه را بارها پروگرام میکنم وبه راحتی کار میکنند



[TNM]

سلام
بله ولی با انتخاب EN25Q64-OTP
یکبار در آیسی نو قابل پروگرام است
ابتدا همین قطعه را انتخاب کرده و از آیسی کهنه بخوانید اگر محتویات آن FF نبود آنرا روی آیسی نو پروگرام کنید.
در صورت FF بودن قسمتهای مخفی دیگری نبز وجود دارد که توسط پروگرامرها قابل کپی نیست و تنها به سفارش مشتری در کارخانه سازنده آیسی برنامه ریزی میشود.
