پشتيباني و رفع اشکال پروگرامر هاي شرکت طراحان نوين مدار TNM

[mavaramat]

سلام،من پروگرامر 2000 دارم،ورژن برنامه رو هم اپديت كردم،يه اي سي مربوط به ال اي دي كامپيوتر هست به صورت دستي شناسايي ميشه،read انجام ميشه ولي خبري از erase نيست و خاموش هست.
شماره اي سي : S24CS08A
يه اس سي ديگه هم به شماره ي S24c16 اين اي سي رو هم بصورت دستي ميشناسه read امجام ميشه ولي erase حاموش هست،ممنون ميشم راهنمايي بفرماييد.
البته اين روش رو هم پيداكردم ولي امتحان نكردن : http://www.irantk.ir/showthread.php?t=17500&p=97991&viewfull=1#post97991
يا علي



[MAHMOODI]

سلام،من پروگرامر 2000 دارم،ورژن برنامه رو هم اپديت كردم،يه اي سي مربوط به ال اي دي كامپيوتر هست به صورت دستي شناسايي ميشه،read انجام ميشه ولي خبري از erase نيست و خاموش هست.
شماره اي سي : S24CS08A
يه اس سي ديگه هم به شماره ي S24c16 اين اي سي رو هم بصورت دستي ميشناسه read امجام ميشه ولي erase حاموش هست،ممنون ميشم راهنمايي بفرماييد.
البته اين روش رو هم پيداكردم ولي امتحان نكردن : http://www.irantk.ir/showthread.php?t=17500&p=97991&viewfull=1#post97991
يا علي

سلام دوست عزیز
در ای سی های ایپرام نیازی به پاک کردن نیست و میتونی مستقیم فایل جدید را روشون بریزی



[17mousavi]

سلام آیا با TNM2000 پلاس میتوان آی سی های سری 24cxx را پروگرام کرد؟ چگونه؟



[TNM]

سلام
دکمه انتخاب قطعه را زده شماره آی سی را در جستجو تایپ کرده و سپس انتخاب کرده و تائید را زده
سپس باز کزدن فایل / ریختن برنامه و نهایتا مقایسه با قطعه
ضمنا دستگاه دارای دفترچه راهنمای فارسی در منوی راهنما است که نحوه کار دستگاه را کامل برای شما توضیح میدهد

سلام آیا با TNM2000 پلاس میتوان آی سی های سری 24cxx را پروگرام کرد؟ چگونه؟



[amirtebyan]

سلام
یک عدد آی سی nand flash به شماره h27u518s2ctr را روی tnm 5000 قرار دادم و در برنامه nand programer با کلیک بر روی گزینه detect chip با پیام

Device H27U518S2C is Selected.

به درستی تشخیص می دهد. ولی برای انجام هر کاری بر روی chip (مثل erase , read یا program ) پیغام

Device ID is Not Matched!

نمایش داده می شود و با کیلک بر روی ok عملیات مورد نظر را انجام می دهد. آیا این عملیات به درستی انجام می شود؟ علت این پیغام چیست؟
ورژن برنامه 5.82 می باشد.
در مورد کاربرد گزینه dump هم لطفا توضیح دهید.



[josef56]

کمک در تنظیم درست فیوز بیت های pic

سلام.....
من تو تنظیم فیوز بیت های آی سی pic 16f628a در پروگرامر tnm 2000 plus !!!
اون قسمت برای تنظیم فیوز بیت ها یکم عجبه یعنی با این برنامه tnm نمیدونم چطوری باید تنظیمشون کنم!!!!

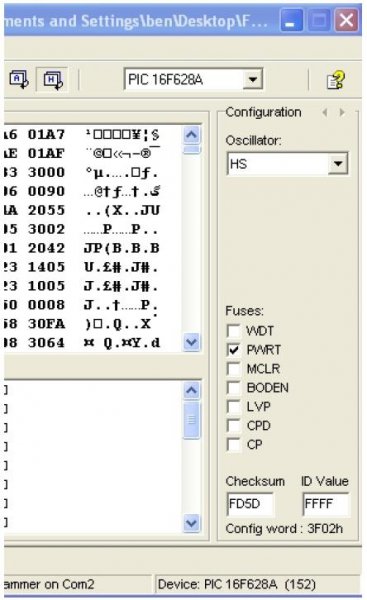

می خوام مثل این عکس زیر فیوز بیت ها رو داخل tnm تنظیم کنم...

اگه کسی میتونه مثل این تصویر فیوز بیت ها رو تنظیم کنه یه عکس از فیوز بیت های تنظیم شده داخل برنامه tnm بزاره ممنون!!!!



[TNM]

سلام
عملیات انجام شده درست است و دکمه Ok را برای ادامه بزنید.
ایراد شناسایی از برنامه است که در نسخه بعدی اصلاح میشود

سلام
یک عدد آی سی nand flash به شماره h27u518s2ctr را روی tnm 5000 قرار دادم و در برنامه nand programer با کلیک بر روی گزینه detect chip با پیام

Device H27U518S2C is Selected.

به درستی تشخیص می دهد. ولی برای انجام هر کاری بر روی chip (مثل erase , read یا program ) پیغام

Device ID is Not Matched!

نمایش داده می شود و با کیلک بر روی ok عملیات مورد نظر را انجام می دهد. آیا این عملیات به درستی انجام می شود؟ علت این پیغام چیست؟
ورژن برنامه 5.82 می باشد.
در مورد کاربرد گزینه dump هم لطفا توضیح دهید.



[TNM]

پاسخ : کمک در تنظیم درست فیوز بیت های pic

سلام
oscillator=HS
POWER-UP TIME=ENABLE
WATCHDOG=DISABLE
MCLR PIN FUNCTION=RESET
BROWN OUT RESET=ENABLE

سلام.....
من تو تنظیم فیوز بیت های آی سی pic 16f628a در پروگرامر tnm 2000 plus !!!
اون قسمت برای تنظیم فیوز بیت ها یکم عجبه یعنی با این برنامه tnm نمیدونم چطوری باید تنظیمشون کنم!!!!
می خوام مثل این عکس زیر فیوز بیت ها رو داخل tnm تنظیم کنم...
مشاهده فایل‌پیوست 85516
اگه کسی میتونه مثل این تصویر فیوز بیت ها رو تنظیم کنه یه عکس از فیوز بیت های تنظیم شده داخل برنامه tnm بزاره ممنون!!!!



[josef56]

پاسخ : کمک در تنظیم درست فیوز بیت های pic

سلام
oscillator=HS
POWER-UP TIME=ENABLE
WATCHDOG=DISABLE
MCLR PIN FUNCTION=RESET
BROWN OUT RESET=ENABLE

ممنونن از راهنماییتون!
با این تنظیماتی که نویشتی دگه مشکل حل میشه دیگه؟
اخه این قسمت checksum=fd5d و idvalue= ffff
تو تنظیمات فیوز بیت tnm نیست !
یعنی اینا نیاز به تنظیم نداره؟
بنظرتون اول فایل hex رو رایت کنم بعدش فیوز بیت و یا بر عکسش و یا اصلا مهم نیست؟



[TNM]

پاسخ : کمک در تنظیم درست فیوز بیت های pic

سلام
قسمت checksum=fd5d و idvalue= ffff
فیوز نیستند
اگر فایل هگز حاوی فیوز باشد بطور خودکار بعد از لود فیوزها مقدار دهی میشود و با دکمه لاک به ای سی منتقل میشوند

ممنونن از راهنماییتون!
با این تنظیماتی که نویشتی دگه مشکل حل میشه دیگه؟
اخه این قسمت checksum=fd5d و idvalue= ffff
تو تنظیمات فیوز بیت tnm نیست !
یعنی اینا نیاز به تنظیم نداره؟
بنظرتون اول فایل hex رو رایت کنم بعدش فیوز بیت و یا بر عکسش و یا اصلا مهم نیست؟
