پشتيباني و رفع اشکال پروگرامر هاي شرکت طراحان نوين مدار TNM

[TNM]

هر دو قطعه بسیار متداول هستند و ما با نمونه های خودمان تست کردیم مشکلی نبود
آیا احتمالا قطعه با پسوند ISP را از لیست انتخاب نکرده اید؟
از منوی راهنما / تست پینهای داخلی دستگاه را بزنید

مشکل نخواندن و پروگرام نکردن میکروکنترولرهای PIC16F84و مشابه
وATMEGA8در پروگرامر TNM5000
در ضمن با آیسیهای خام همین مشکل را دارد
پیغام قطعه ای در سوکت زیف وجود ندارد را میدهد
لطفا راهنمایی فرمایید آقایTNM



[aisam]

سلام

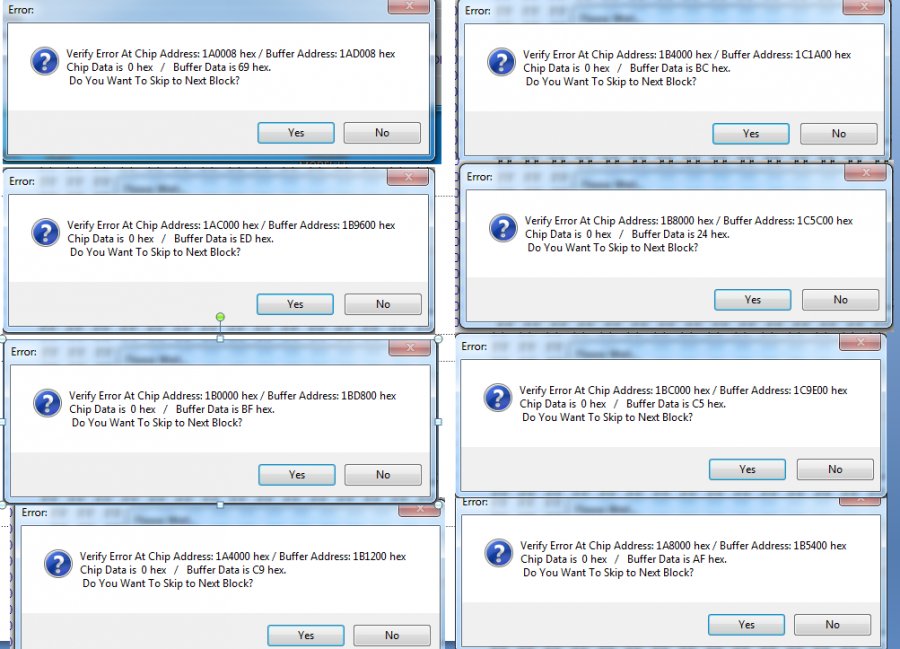

دستگاه TNM-2000 ای سی ناند به شمارهHY27USO8121B را رد رایت میکند ولی در VERIFY طبق عکس پیوست 8بار کد خطا میدهد متاسفانه نمونه دیگری از ای سی ندارم تست کنم ایراد از پروگرامر یا از ای سی میباشد ایا این ای سی قابل استفاده هست .البته هر بار کهVERIFYمیکنم کد خطا ها در همین ادرس ها هست
ممنون



[TNM]

سلام
یعنی آی سی 8 بلوک بد دارد که معمولا قابل قبول است و بالای 90 درصد جواب میدهد

سلام
دستگاه TNM-2000 ای سی ناند به شمارهHY27USO8121B را رد رایت میکند ولی در VERIFY طبق عکس پیوست 8بار کد خطا میدهد متاسفانه نمونه دیگری از ای سی ندارم تست کنم ایراد از پروگرامر یا از ای سی میباشد ایا این ای سی قابل استفاده هست .البته هر بار کهVERIFYمیکنم کد خطا ها در همین ادرس ها هست
ممنون



[ghoshiry]

شما میدونید تنظیم فیوزبیتهای ای سی attiny2313a چطوریه مال من فیوزبیتهاش بهم خورده و کار نمیکنه



[mahka59]

سلام وخسته نباشید.
یک پراگرامر 5000 دارم که یکی از کفی هایش خوب کار نمیکنه.کفی 48 پایه.
مثلا ای سی sst39vf1681
هر کاری میکنم شناسایی نمیکنه و یک پیام میده که فلان پایه 1 2 و.. اتصال نده .
کارهایی که انجام دادم با تیغ موکت بری پایه های ای سی رو شستم تینر زدم اسپری به کفی وای سی زدم . با یک ای سی دیگه امتحان کردم بازم همین مشکل رو داشت.در ضمن من این پراگرامر رو دو ماه خریدم وهنوز گارانتی داره من در ایلام هستم نمیدانم چکار کنم.؟لطفا منو راهنمایی کنید



[TNM]

سلام
1- STT39VF1681 با دکمه شناسایی خودکار پیدا نمیشود و باید دستی از لیست انتخاب شود( استثناء است)
2- شماره کفی باید 548T2 باشد
3- پایه های کفی یک به یک است پایه های 2 و 1 را از ابتدای پین برد کفی تا روی سوکت 48 پایه با اهمتر بگیرید که راه میدهد و همچنین به هم دیگر راه ندهند.
4- تبدیل را بدون آی سی روی پروگرامر گذاشته و از منوی راهنما/ تست پینهای دستگاه را بزنید نباید هیچ پیغام خطایی بدهد

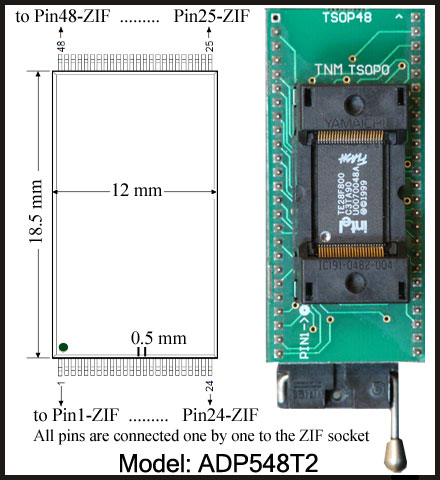

5- نحوه قرار گیری آی سی روی تبدیل و سوکت مثل عکس زیر است به محل پین 1 آی سی که دایره است توجه داشته باشید
6- اگر با آی سی های نو تست گرفته اید با یک آی سی کارکرده هم تست بگیرید بعضی آی سی های نو در بازار مشکل دارند



[sardarshams]

سلام
آیسی فلاش sst 37vf040 دیویدی خانگی با مشخصات زیر را به لیست TNM2000 اضافه کنید با تشکر32-pin
PDIP



[mahka59]

سلام
1- STT39VF1681 با دکمه شناسایی خودکار پیدا نمیشود و باید دستی از لیست انتخاب شود( استثناء است)
2- شماره کفی باید 548T2 باشد
3- پایه های کفی یک به یک است پایه های 2 و 1 را از ابتدای پین برد کفی تا روی سوکت 48 پایه با اهمتر بگیرید که راه میدهد و همچنین به هم دیگر راه ندهند.
4- تبدیل را بدون آی سی روی پروگرامر گذاشته و از منوی راهنما/ تست پینهای دستگاه را بزنید نباید هیچ پیغام خطایی بدهد
5- نحوه قرار گیری آی سی روی تبدیل و سوکت مثل عکس زیر است به محل پین 1 آی سی که دایره است توجه داشته باشید
6- اگر با آی سی های نو تست گرفته اید با یک آی سی کارکرده هم تست بگیرید بعضی آی سی های نو در بازار مشکل دارند

مشاهده فایل‌پیوست 73886

سلام وخسته نباشید
کفی رو بدون ای سی تست گرفتم مشکل نداشت واوکی بود
با اهم متر پایه 1 رواز کفی تا انتها راه نمیدهد مثل اینکه پایه 1 و2 اصلا وجود ندارد بقیه پایه ها با اهم متر صدا میدهد؟
با ای سی کار کرده هم تست میگیرم باز وصل نمیشه نه بصورت خودکار نه بصورت دستی؟
گارانتی هم داره ونمیدانم چکار کنم.لطفا منو راهنمایی کنید



[TNM]

سلام
2 قسمت سقف و کفی را از هم باز کنید
اولین پایه بالایی کفی به جایی وصل نیست پایه بعدی (پایه یک کفی) که به پایه یک زیف وصل میشود با
یک فلش روی کفی با نوشته ZIF1 مشخص شده است

کلمه TNM5000 روی کفی با کلمه TSOP48 در روی سقفی یک جهت قرار میگیرند. دقت شود کفی و سقف
در جهت برعکس هم قرار نگرفته باشند. اگر جهت درست بود احتمالا تبدیل قطعی مسیر دارد که در این صورت به
شرکت جهت تعویض با یک یاداشت با اشاره به قطعی پین 1 و 2 ارسال شود.



[mahka59]

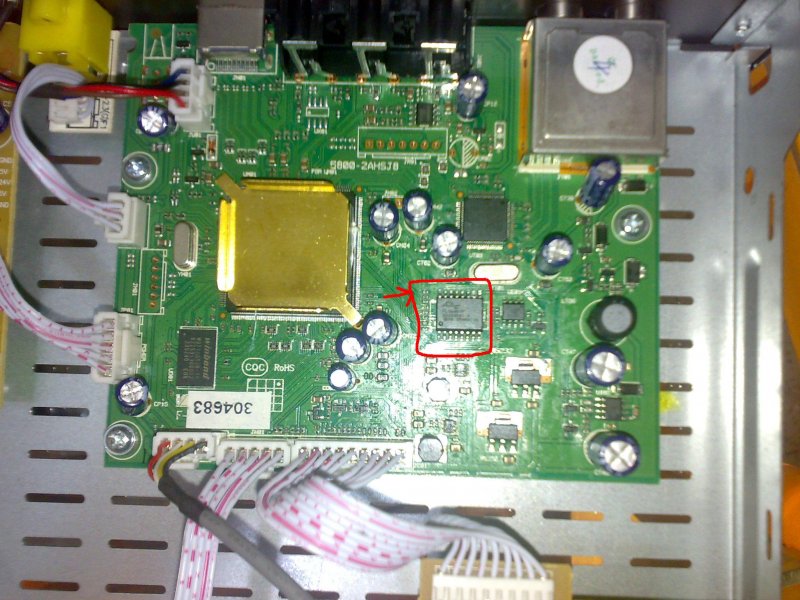

این ای سی با کدام کفی برنامه ریزی میشه؟ایا ای کفی موجوده
