سلام
برای خود آی سی پایه TX ,RX را باید طبق دیتا و راهنمای نرم افزار خود آی سی پیدا کنید
برای TNM نیز برنامه Utility\Serial Port Emulator
را اجرا کرده تا پورت سریال به سیستم اضافه شود و در صورت نیاز درایور سریال را از SERIAL_DRIVER نصب کرده و
TX پروگرامر را به RX و RX پروگرامر را به TX و زمین به زمین وصل میشود
برق مدار روشن باید باشد . انتخاب نرخ سریال و سایر موارد در نرم افزار STC است و در صورت سوال با سازنده قطعه تماس بگیرید.
به نام خدا
ممنون دوست عزیز

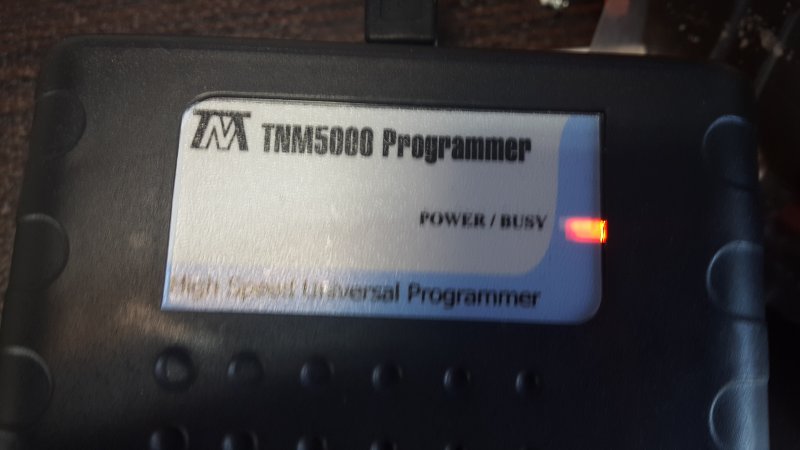

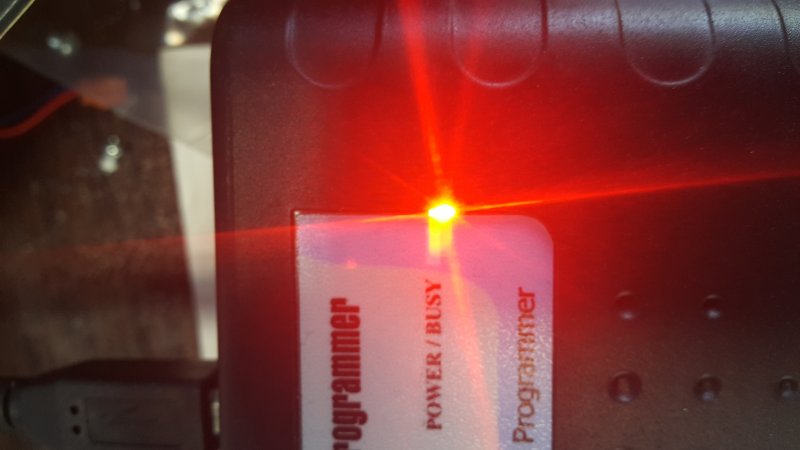

امکان داره یه توضیح هم به ما بدهید که چطور 5000 متصل کنیم به
این ای سی
روی مدار دقیق خاطرم نیست ولی دقیق یه سوکت 3 سیمه یه 4 سیمه وجود دارد برای این ای سی
