پشتيباني و رفع اشکال پروگرامر هاي شرکت طراحان نوين مدار TNM

[TNM]

سلام
12 ولت پایه های پروگرام با فیش برق ایسیو یکی است و فرقی نمیکند. ولتاژ خروجی رگولاتور در این ایسیو فکر میکنم 5 ولت باشد و میتوان آنرا با منبع تغذیه هم تامین کرد .

با سلام
در برخی از ایسیوها (مثل نیسان دیزل ) بعلت خرابی پاور ولتاژی در پایه پروگرام دیده نمی شود (ایسیو خاموش است ) ایا می توان ولتاز 3 ولت و 12 ولت را خودمان از طریق پینهایکه نزدیک پینهای پروگرام هستند به ایسیو بدهیم ایا مشکلی برای پروگرامر و ایسی ها ایجاد نمی کند .

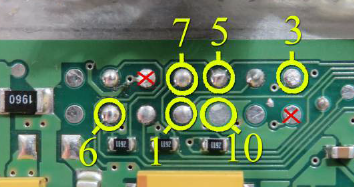

با تشکرمشاهده فایل‌پیوست 111939



[NASERE]

با سلام وخسته نباشید، پروگرام tnm 2000+ دارم دو روزه اصلا روشن نمیشه . خودم بازش کردم ولی اصلا سر در نیاوردم . دوستان بهترین کار، باهاش چکار کنم



[ghoshiry]

دوست عزیز در مرحله اول با کابل دیگر به کیس متصل نمایید و ببنید ایا شناسایی میشود ؟ایا صدای دیتکت شدن شنیده میشود ؟



[NASERE]

خسته نباشید . با کابل دیگر هم تست کردم جواب نداد. انگار هیچ وقت کار نکرده ،چاره؟



[ajamee]

سلام
من پروگرامر tnm2000 دارم واز این دستگاه راضی هستم واز استادانی که این دستگاه را طراحی وتولید کردند تشکر می کنم با پیشرفت قعطات الکترونیکی شرکتtnmبرنامه را به روز کرداست ودر عمل پشتبانی خیلی عالی است
از این شرکت سوالی داشتم این پروگرامرtmn200 تا چه حد میتواند ای سی های را به روز را در صنعت صوتی تصویر و لپ تاب
باکمال تشکر



[khebreh]

با سلام : من پروگرامر مدل 5000 دارم
لطفا در خصوص برنامه ریزی آی سی Atmega8 SMD از طریق سوکت ISP راهنمایی جامعی بفرمایید . متاسفانه خودم هرچه که طبق راهنمایی های خود نرم افزار پروگرامر اقدام کردم به نتیجه ای نرسیدم . ممنون



[jfrras]

سلام
خسته نباشید.
چرا سری TNM نمی تواند ای سی های AT90USB162 و همچنین ATXMEGA رو پروگرم کند؟
حتی طبق پیشنهاد داده شده توسط نرم افزار مداری با 74HC245 هم بستم باز هم جواب نداد.
لینک PCB مدار PDI هم در سایت TNM موجود نیست.​



[TNM]

سلام
http://www.tnmelectronics.com/downloads/XMEGA.zip
در سری Xmega نباید هیچ قطعه ای سر راه 2 پایه ریست و pdi باشد.
نوع خطا در at90usb162 چیست ؟ اگر اتصال برقرار نمیشود کلاک 4 مگاهرتز به پایه xtal1 آن باید وصل شود
همه پایه های تغذیه آنالوگ و دیجیتال آی سی نیز باید وصل شود.

سلام
خسته نباشید.
چرا سری TNM نمی تواند ای سی های AT90USB162 و همچنین ATXMEGA رو پروگرم کند؟
حتی طبق پیشنهاد داده شده توسط نرم افزار مداری با 74HC245 هم بستم باز هم جواب نداد.
لینک PCB مدار PDI هم در سایت TNM موجود نیست.​



[TNM]

سلام
همه پایه های تغذیه آنالوگ و دیجیتال آی سی باید وصل شود.
خازن و مقاومت سر راه ریست نباشد.
از منوی راهنما / راهنمای کابل سریال ترتیب رشته های کابل را شناسایی کنید و با کمک دیتا شیت آی سی به
آی سی وصل کنید.
شناسایی خودکار را بزنید . اگر اتصال برقرار نشد موج مربعی 4 مگاهرتز به ورودی x1 آی سی بدهید

منبع : http://www.irantk.ir/irantk8250-40/#ixzz3VsMhAVCj
​

با سلام : من پروگرامر مدل 5000 دارم
لطفا در خصوص برنامه ریزی آی سی Atmega8 SMD از طریق سوکت ISP راهنمایی جامعی بفرمایید . متاسفانه خودم هرچه که طبق راهنمایی های خود نرم افزار پروگرامر اقدام کردم به نتیجه ای نرسیدم . ممنون



[TNM]

سلام
اکثر قطعات را پشتیبانی میکند بجز فلشهای ناند نسل جدید و چند آی سی مولتی IO پیشرفته لپتاپ سری KB9012-16

سلام
من پروگرامر tnm2000 دارم واز این دستگاه راضی هستم واز استادانی که این دستگاه را طراحی وتولید کردند تشکر می کنم با پیشرفت قعطات الکترونیکی شرکتtnmبرنامه را به روز کرداست ودر عمل پشتبانی خیلی عالی است
از این شرکت سوالی داشتم این پروگرامرtmn200 تا چه حد میتواند ای سی های را به روز را در صنعت صوتی تصویر و لپ تاب
باکمال تشکر
