درود استاد
بله k1,k2,k3 سه تا رله هستن تو این تغذیه از ۳ تا رله استفاده شده و دوتا ورودی ac داره یعنی ۲ تا ۳۰۰ ولت مجزا باید تشکیل بشه که هردو به برد اینورتر میرن
یکی ۳۰۰ ولت قدرت
۳۰۰ ولت دوم بعد از تشکیل یه ۲۴ ولت برای راندازی رله ها دوباره از برد اینورتر برمیگرده به سوکتCN3
استاد بخدا این نقشه بنده نکشیدم از همکارام گرفتم
تعمیر این تغذیه یه خرده سخته چون اکثر مواقع که یکی از رله ها تو مدار نیاد جوش ضعیف میشه الآنم دوتا از این تغذیه رومیزکارم هست که هنوز موفق نشدم تعمیر کنم

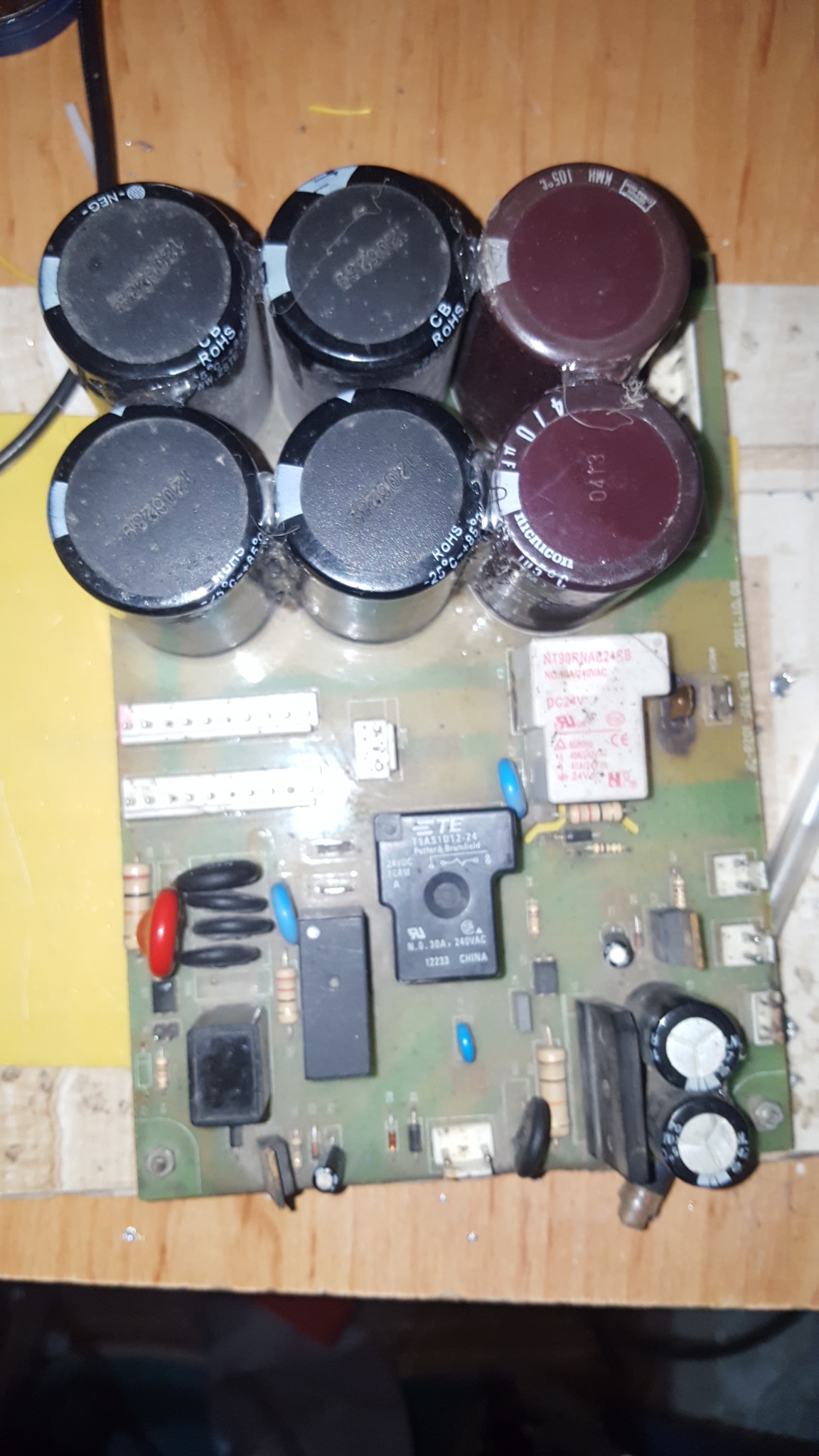

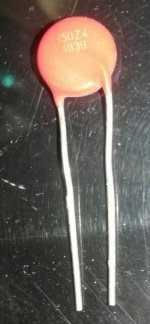

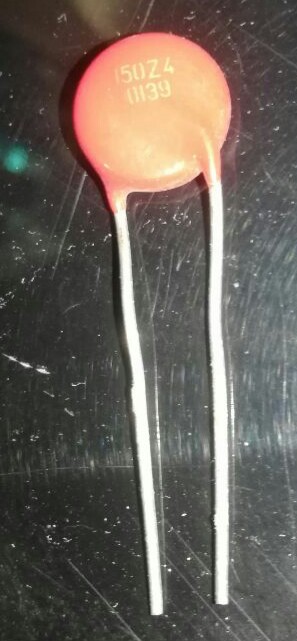

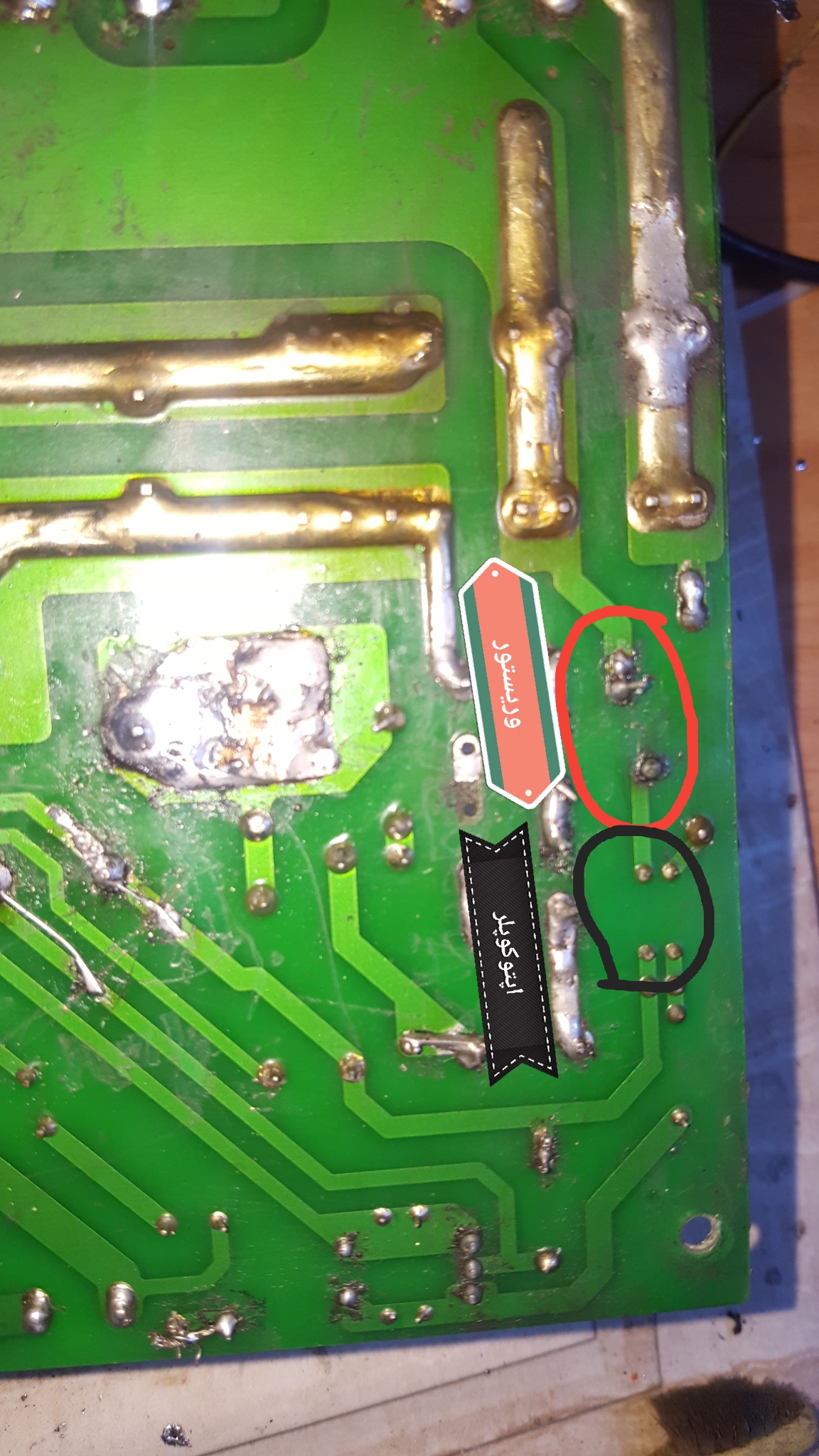

مشاهده فایل‌پیوست 173022
