ولتاژ این رگلاتور چند هستش ؟

[avazeghoo]

سلام
استار مکس StarMax A50

ورودی 3.3 ولت و خروجی 1.5 ولت



[ahmad moradi]

خروجی رگولاتور رو دنبال کن به هر آی سی که رسید ولتاژ کاری اون رو میتونی تو دیتاشیت ببینی و از این طریق متوجه بشی چند ولته



[ahmad moradi]

خروجی رگولاتور رو دنبال کن به هر آی سی که رسید ولتاژ کاری اون رو میتونی تو دیتاشیت ببینی و از این طریق متوجه بشی چند ولته

البته این راه حل اصولی نیست ولی کار رو بعضی جاها راه میندازه



[meahdi]

راه حل اصولی استفاده از جدول محاسبات خروجی بر اساس مقاومت های متصل به پایه تنظیم ولتاژ هست

در این یک مورد با توجه به فرمایش اساتید که نوع آیسی ADJ نیست و ADC هست و دیتاشتی هم ارائه نشده نمیشه ولتاژ دقیق رو محاسبه کرد و باید از روی نمونه سالم اندازه گیری کرد



[hanirayan]

سلام به همکاران گرامی
این رگولاتور خروجیش 1.2 ولت میباشد

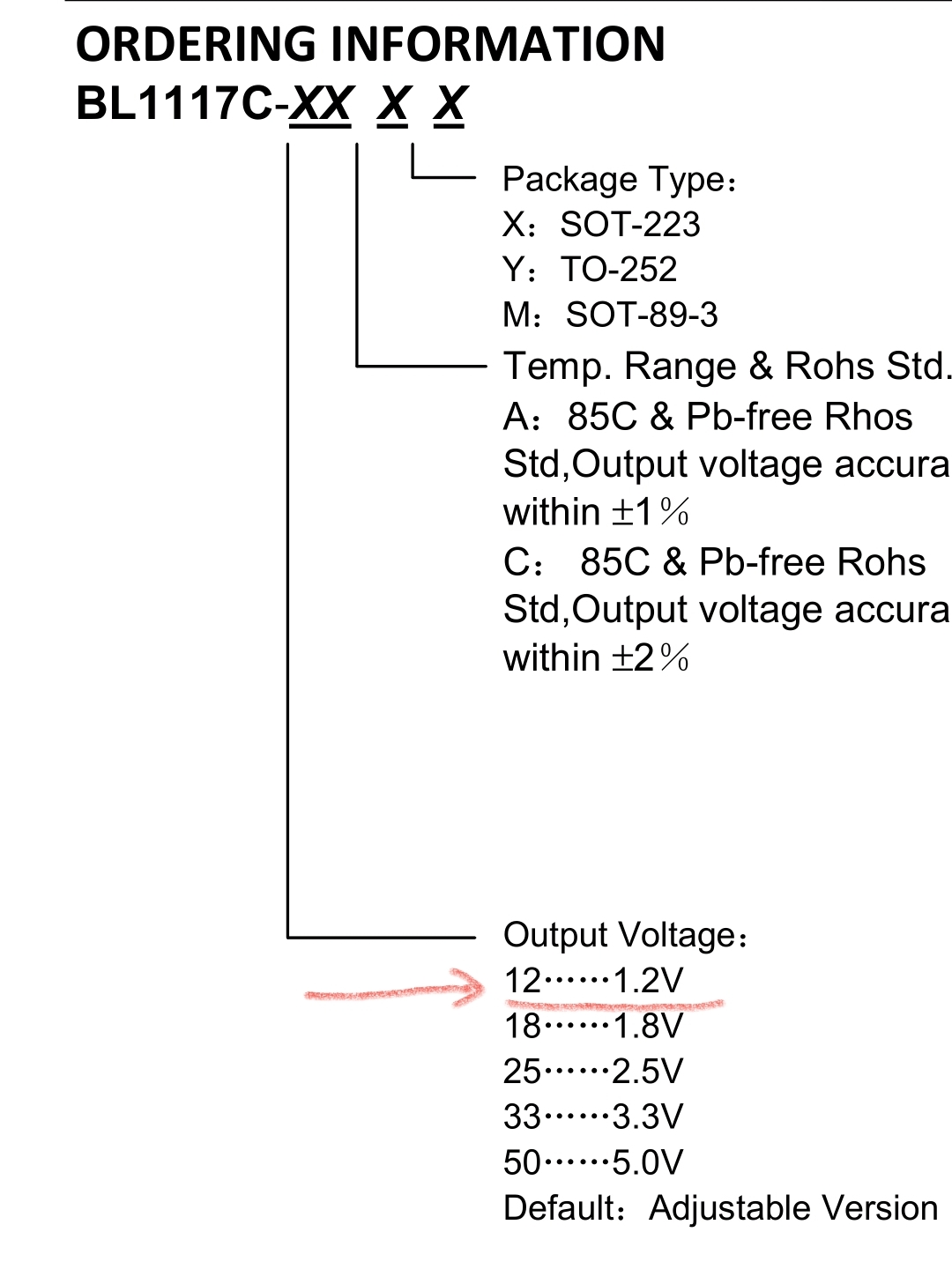

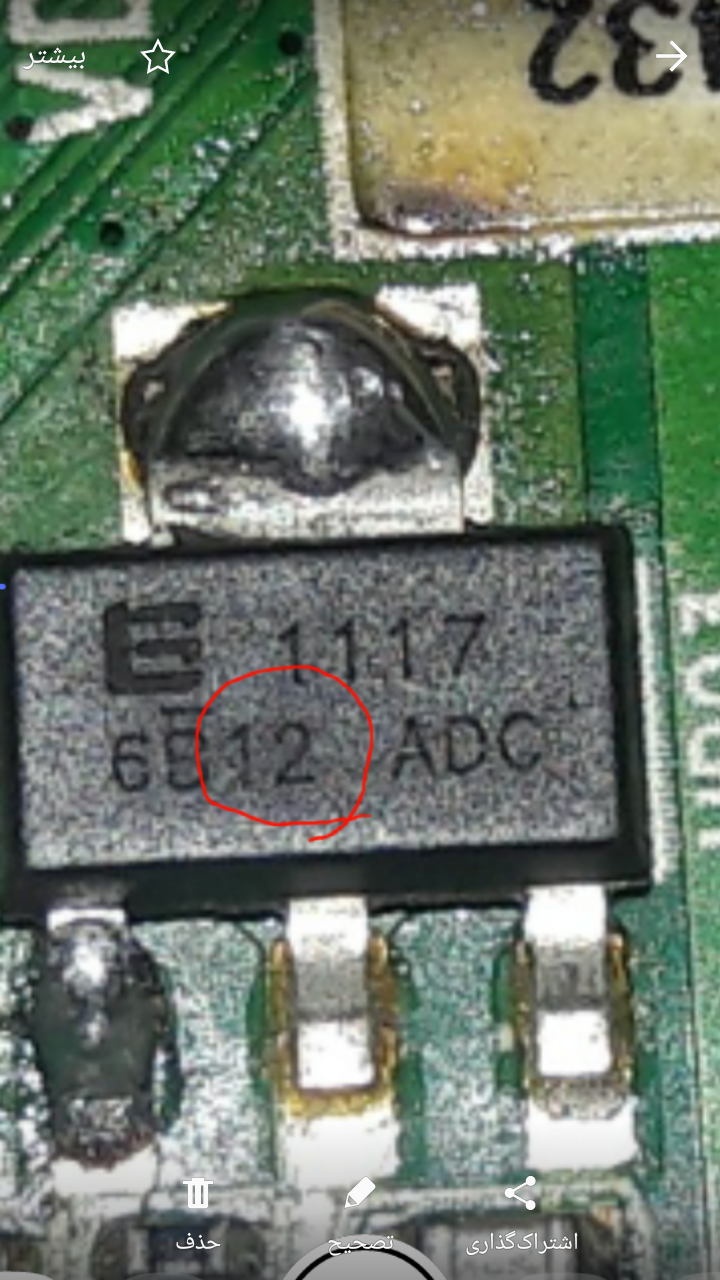

اعداد روی این رگولاتور 6 به معنی سال ساخت که 2016 می باشد حرف b که خطی در بالای اون هست تعداد هفته های سال ساخت رو نشان میدهد که 28 هفته می باشد عدد 12 یعنی خروجی 1.2 ولت و بقیه حروف مشخصات رنج دمای حرارت و درصد خطا در خروجی می باشد



[hanirayan]

تقدیم به همه اساتید



[HS13&86]

سلام
استار مکس StarMax A50

خب با این اوصاف، ولتاژی که شما اندازه گرفتید چقدر هست؟
در اغلب دستگاه های گیرنده چنین رگولاتور هایی ولتاژ 1.8 ولت تامین میکنن.



[electronium]

راه حل اصولی استفاده از جدول محاسبات خروجی بر اساس مقاومت های متصل به پایه تنظیم ولتاژ هست

در این یک مورد با توجه به فرمایش اساتید که نوع آیسی ADJ نیست و ADC هست و دیتاشتی هم ارائه نشده نمیشه ولتاژ دقیق رو محاسبه کرد و باید از روی نمونه سالم اندازه گیری کرد

شما میتونی با توجه به ولتاژ مربوطه بخش از نوع ثابت یا ادجاست استفاده کنی adc معنایی برای عملکرد نداره



[A_zarei763]

سلام
دوستان ولتاژ ورودی و خروجی این رگلاتور چقدرِ ؟ با تشکر

ورودی ۳ خروجی ۱.۸



[infoshinfo]

سلام به همکاران گرامی
این رگولاتور خروجیش 1.2 ولت میباشد
اعداد روی این رگولاتور 6 به معنی سال ساخت که 2016 می باشد حرف b که خطی در بالای اون هست تعداد هفته های سال ساخت رو نشان میدهد که 28 هفته می باشد عدد 12 یعنی خروجی 1.2 ولت و بقیه حروف مشخصات رنج دمای حرارت و درصد خطا در خروجی می باشد

سلام

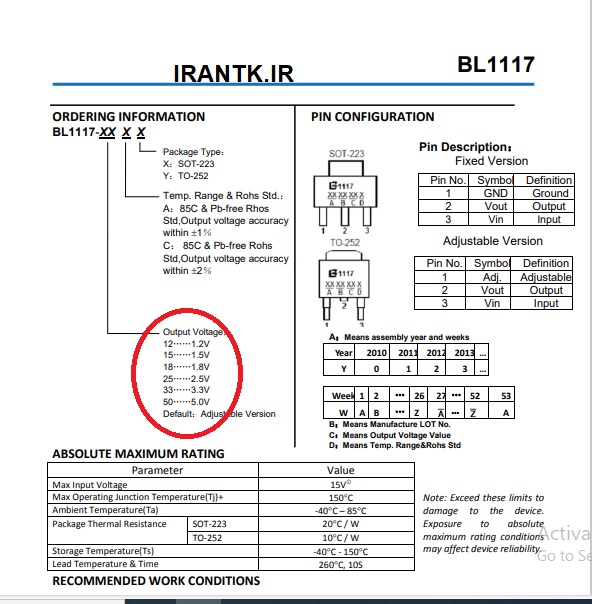

جناب hanirayan طبق توضیحات دیتاشیت، به درستی ولتاژ این قطعه رو ۱.۲ ولت تشخیص دادند.
دیتاشیت ضمیمه می‌شود.
