آموزشی: هر لامپ سوخته یا سالمی را بدون اتصال به ولتاژ روشن کنید

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
شاید توضیحی که میدم کاملا اشتباه باشه ولی به عنوان یک فرضیه میتونه مورد توجه قرار بگیره
مهندس آیا فنری بودن باعث ایجاد یک میدان مغناطیسی میتونه بشه
و اینکه خود فنری شکل بودن تاثیر بالایی داره و فرکانس بالای مایکروویو هم در فنر تاثیر میذاره و باعث ایجاد تشعشعاتی بصورت نور میشه

سلام

ضمن تشکر شایسته بابت طرح نقطه نظر خود

خیر اگرچه نظریه های شخصی و غیر علمی فراوانی در اینترنت از سوی اشخاصی مطرح شده که موثق نیست اما با آزمایشاتی که انجام دادم عدم صحت آنها برای من اثبات شد و به نتیجه ای رسیدم که شاید صحیح نباشد اما دلایل کافی برای اثبات صحت آن دارم بطوریکه نتایج آزمایشاتم نشان داد

آنچه موجب نور و حرارت میشه اتصال کوتاه شدن ولتاژ بالا در فلزی است که در مکروفر قرار گرفته
با این تفاوت که بواسطه شدت و فرکانس بالا القاء ولتاژ بقدری بالاست که علاوه بر طول سیم در دیگر ابعاد سیم هم قابل توجه است و لذا هر ذره ازسیم که در بعدی دارای ولتاژ بالا و قابل توجهی شده و توسط دیگر ابعاد آن ذره اتصال کوتاه میشود

و البته بدیهی است که این ولتاژها در طول سیم با یکدیگر جمع شده و ولتاژ بسیار بالایی در دوسر سیم نیز ظاهر میگردد
باین ترتیب اگر انتها و ابتدای سیم بیکدیگر نزدیک شوند بواسطه ولتاژ بسیار بالا جرقه قابل توجهی اتفاق می افتد و در واقع یک حلقه بسته اتصال کوتاه بوجود می آید و از این حیث نیز تولید نور و حرارت میکند

فلذا اگر جنس و ضخامت سیم توانایی تحمل جریان مربوطه را نداشته باشد نور شدیدتری منتشر میکند

سپاس


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
با سلام و درودی دیگر...

دوست عزیزم استاد غزال

هر چند هدف از ارسال نحوه ساخت دستگاه هویه با روش فوق الذکر کاملا مرتبط با موضوع تاپیک بوده و موارد

مهمی همچون حوزه الکترومغناطیس و تأثیر شدت نوسان در بازده ان میدان که منجر به گردباد مغناطیسی ،

که البته کلمه گردباد ممکنه درست نباشد منظور کوره القایی... و دراخر فشار حجمی ان میدان به ملکولهای

میله اهنی که جزء حرارت در ان واحد راهی دیگری نداشته .

مع الوصف جهت استفاده از هویه که اری از انرژی الکتریکی بوده و بسیار ثمر بخش در کاربردهای متفادت ،

بعنوان مثال جهت برداشتن محافظ اپتیک و پیشگیری از صدمه احتمالی میبایست هویه را از برق جدا نماییم

که در مورد هویه کوره القایی نیازی نیست...حال چنانچه مقدور شود که کوره القایی که عکس انرا پیوست

نمودید ، در اواسط میله اهنی تعبیه گشته و با فشردن کلیدی بلافاصله نوک میله سرخ گردد بنظرم کاربرد ان

سهل میگردد ، البته ممکنه اشتباه کنم که تصحیح بفرمایید .

در پایان ضمن تقدیر شایسته از حضرتعالی ، که ذهن خلاق موجب کشف این اثر گردیده ...

ایام بکام

سلام

ضمن تقدیر از آن استاد عزیز و ارجمندم جناب آقای فرهادی بابت موضوعات مطروحه بعرض میرسانم

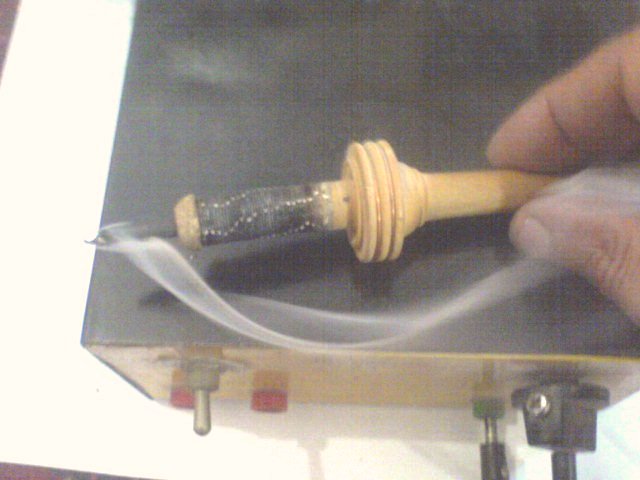

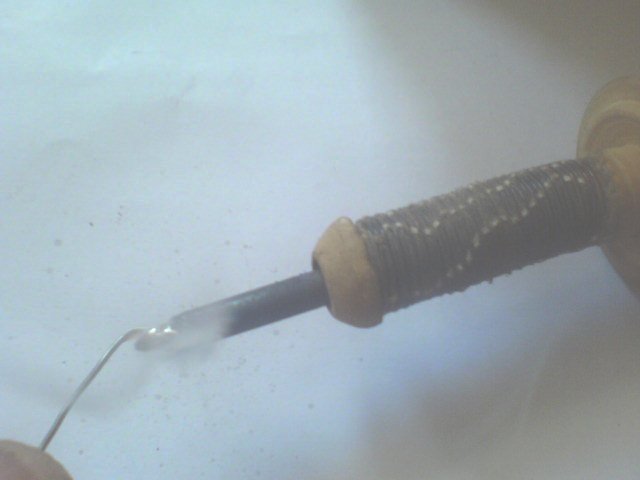

تصویر و فیلمی که تقدیم کردم صرفا جهت نمایش تولید حرارت با تغییرات سریع میدان مغناطیسی بوده است که از این ویژگی جهت ساخت هویه قلمی با بازدهی بسیار بالاتر از هویه قلمی رایج استفاده کردم بطوریکه

1- همانگونه که اشاره فرمودید برخلاف هویه قلمی معمولی ، نوک این هویه بسرعت گرم شده و لازم نیست دائما متصل به برق باشد چنانکه حتی سریعتر از هویه هفت تیری آماده لحیمکاری میشه و بهمین دلیل معظل سوختن لحیم در نوک هویه و نیاز به تمیز کردن مداوم نوک هویه هم مرتفع میشه و مانند هویه هفت تیری لحیمکاری زنده ای را میسر میکنه

2- ازآنجاکه حرارت فقط در نوک هویه تولید میشود لذا بازدهی بسیار بالایی دارد و تلفات حرارت را بسیار ناچیز میسازد

3- همانطور که اشاره فرمودید نوک هویه کاملا ایزوله خواهد بود ، زیرا نیاز به تماس فیزیکی برای انتقال حرارت از منبع حرارتی به نوک هویه ندارد و خود نوک هویه حتی بدون کوچکترین تماسی با سیم پیچ ، منبع حرارتی خواهد شد ( لذا جهت استقرار نوک هویه با هیچ محدودیتی مواجه نیستیم و لذا استفاده از بهترین عایق حرارتی و بهترین عایق الکتریکی را مقدور میسازد

4 - کنترل حرارت هویه بمیزان دلخواه بسادگی با تغییر فرکانس میسر میگردد و نیاز به تمهیدات و مدار اضافی ندارد.

البته هویه موصوف بعنوان نمونه و بصورت دستی ساختم بگونه ایکه دسته چوبی و آجر نسوز زیر سیم پیچ را خودم خراطی کردم و قطعا شکیل نیست که در تولید انبوه و ماشینی با فیزیک شکیلی قابل تولید است هرچند حدود 20 سال پس از ارائه آن طالبی برای تولید انبوه آن پیدا نشده

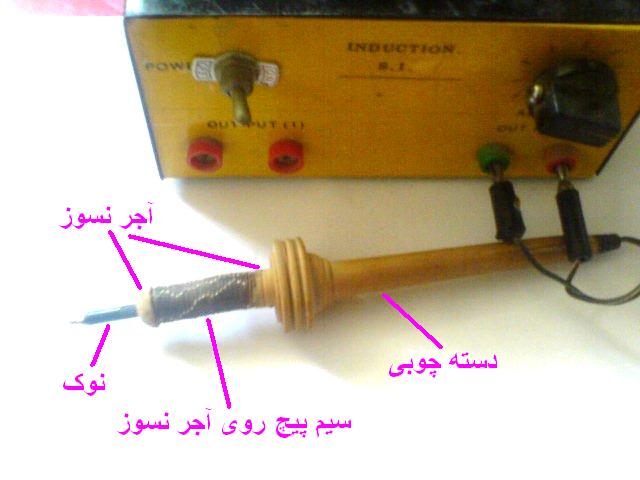

تصویر نمونه هویه پیوست است و امیدوارم ابهام مربوطه را بدرستی درک کرده باشم و در غیراینصورت تقاضا دارم معایب مورد اشاره را تفهیم و ارشاد فرمایید

سپاس و تقدیر




آخرین ویرایش:

حمید فرهادی

VIP+ افتخاری
کاربر
2011-08-14
914
15,973
KERMANSHAH
توانا بود هر که دانا بود...

استاد عزیز دقیقا همین تصویر اخر را متصور بودم که معلوم گردید در فنون دیگر هم دستی بر اتش دارید...

که در طراحی ان ، ظرافت کاملا رعایت و محصول نهایی شکیل گردیده ،

در پایان از لطف عالی و پاسخ حکیمانه نسبت به مجموع موضوعات مطرح شده کمال تشکر را دارم .

سرافراز باشید


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
توانا بود هر که دانا بود...

استاد عزیز دقیقا همین تصویر اخر را متصور بودم که معلوم گردید در فنون دیگر هم دستی بر اتش دارید...

که در طراحی ان ، ظرافت کاملا رعایت و محصول نهایی شکیل گردیده ،

در پایان از لطف عالی و پاسخ حکیمانه نسبت به مجموع موضوعات مطرح شده کمال تشکر را دارم .

سرافراز باشید

سلام

ضمن درود بی انتها بابت اظهار فضل و لطف بزرگوارانه آن استاد فرهیخته

ازآنجاکه فراگیری یک فن موجب تسهیل در فراگیری دیگر فنون میشود و آشنایی با فنون و علوم مختلف موجب وسعت دید میگردد لذا همواره تفریح من آشنایی و تجربه شخصی فنون مختلف بوده است و لذا مدتی با خراطی تفریح کردم .

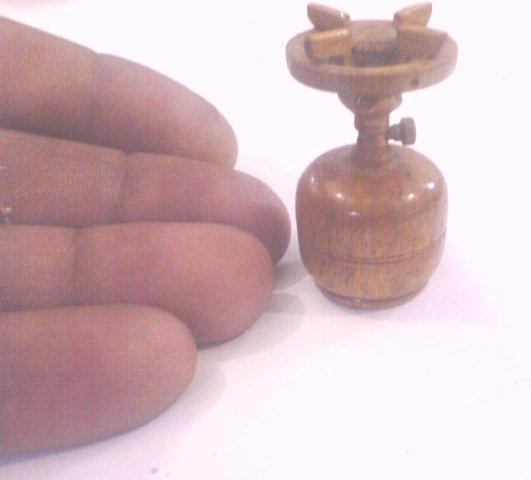

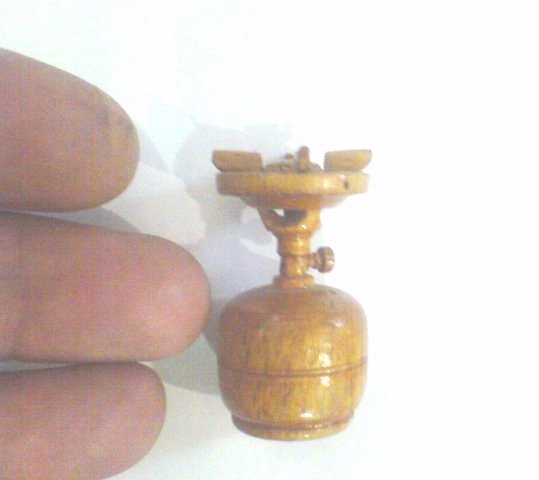

بطوریکه با موتور کولر دستگاه کوچک خراطی درست کردم و تجربه شیرینی در این زمینه داشتم ازجمله خراطی گاز پیک نیک مینیاتوری که در تصویر زیر ملاحظه میفرمایید و خالی از لطف نیست و اینم حرارت خودشو داره ، بویژه که در زمان ساخت نمونه هویه مورد اشاره کمک شایان توجهی در تهیه تمهیدات لازم نمود و نهایتا دسته هویه و قرقره نسوز از جنس آجر نسوز را بکمک خراطی آماده کردم .



آخرین ویرایش:

mirihasan

کاربر
2014-09-16
4
13
سلام به همگی
ممنون از نکاتی که گفتید
من دقیق متوجه نشدم:92000000::92000000::92000000:
ولی نکته ای که گفتید خوب بود :99::99::99:
ببخشید اگر حرف بدی زدم


eric37167

کاربر
2011-12-13
20
68
دوستان امواج ماکرو ویو یه رده از امواج رادیویی هستند که اصلا ربطی به خازن نداشته و به خودی خود هیچ ولتاژی ندارند
این امواج وقتی به یک سیم پیچ یا تکه سیم برخورد میکنن به دلیل انرژی بسیار بالا باعث القای الکترو مقناطیسی شده و در اون سیم ایجاد ولتاژ میکنن که میتونه اون سیم رو توسط بمباران الکترونی ولتاژ دار و در نتیجه داغ و ملتحب کنه که روشن شدن لامپ نتیجه اون هست
اساس کار شارژر های بی سیم هم همینه یعنی یه فرستنده ماکرو ویو و یک سیم پیچ برای تبدیل این موج به ولت وجود داره
این کار رو اقای فارادی و یکی دیگه از دانشمندان به نام تسلا انجام دادن که البته تسلا خیلی روی این مبحث کار کرد و حتی با این سیستم تونست تا حدود زیادی سفر در زمان و حتی سفر در ابعاد موازی رو اثبات و انجام بده
برای راهنمایی بیشتردر گوگل سرچ و مطالعه بفرمایید: پروژه سری مونتاک.


NICHICON

VIP+ افتخاری
کاربر +vip پلاس
VIP PLUS
vip
vip افتخاری
کاربر
2012-03-01
1,502
12,121
سلام
مرسی استاد عزیز
به نظرتون برای چه فرکانسی به بالا باید از این نوع سیم که خارجی ها اصلا نمونه ساخته شدش رو دارن و میگن سیم لیتز LITZ WIRE
استفاده نمود
در مدارات لامپ های کم مصرف از چوک استفاده شده ایا به نظرتون استفاده از این نوع سیم تاثیری تو عملکرد مدار بالاست های الکترونیکی داره؟؟؟
ممنون
راستی استاد عزیز این رو هم که
اکثرا سوخته شدن ترانس های سویچینگ بسته به نوع سیمی دارد که استفاده مینمایید
این سیم ها با لاک های مختلف وارد بازار می شود
یک نوع سیم وجود دارد که به ان میگویند PU
این نوع سیم را اکثر تولید کنندگان مخصوصا در ایران استفاده مینمایند
به علت این که زمانی که میخواهند سیم را بپیچن دور پایه قرقره فریت
دیگر نیازی به تراشیدن لاک نیست
چون لاک این نوع سیم بر اثر حرارت وان قلع یا هویه از بین می رود
رنگ لاک این نوع سیم ها خیلی روشن میباشد
چون جنس لاک خوب نیست سریع تو رطوبتی بودن هوا چون فرکانس هم بالاست وقتی مدار داره کار میکنه
رطوبت اختلال ایجاد میکنه تو چوک
سیم لاکش از بین میره و ترانس خراب میشه

به نام خدا
استاد به نظرتون تو فرکانس 50 کیلو هرتز استفاده از سیم لیتز تاثیر داره


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,099
به نام خدا
استاد به نظرتون تو فرکانس 50 کیلو هرتز استفاده از سیم لیتز تاثیر داره

سلام

استاد اسدی عزیز قبلا هم عرض کردم سیم لیتز نه تنها در 50 کیلو هرتز بلکه در فرکانس 1 هرتز هم موثره ولی در 1 هرتز آنقدر اثرش ناچیزه که مقرون بصرفه نیست و لذا در تمام فرکانس ها موثره ولی هر چقدر جریان و فرکانس بالاتر باشه موثرتره

لذا ممکنه در ترانس 1 مگا هرتزی از سیم تک رشته استفاده کنید و با اشکالی مواجه نشه و عمر طولانی هم داشته باشه

و متقابلا ممکنه در ترانس 10 کیلو هرتزی از لیتز 10 رشته استفاده کنید و مناسب نباشه و 50 رشته واجب باشه
لذا بستگی توامان به جریان و فرکانس داره

پس از پاسخ فوق سوال فرمودید
سیم لیتز در لامپ کم مصرف لازمه ؟

که پاسخ دادم سیم لیتز در هر فرکانسی و از جمله در لامپ کم مصرف هم بهتره ولی با توجه به فرکانس و جریان و هزینه ، من حیث المجموع چندان ضرورتی نداره

سپاس

آخرین ویرایش:

NICHICON

VIP+ افتخاری
کاربر +vip پلاس
VIP PLUS
vip
vip افتخاری
کاربر
2012-03-01
1,502
12,121
به نام خدا
استاد با چه ازمایشی میتوان به این نتیجه رسید که سیم لیتز استفاده شده تاثیر گذار میباشد و باعث بهتر کارکردن مدار میشود
