درخواست: نیاز به منبع تغذیه سوئیچینگ 94 ولتی

[farzad.]

با سلام
نیاز به منبع تغذیه سوئیچینگ با ولتاژ خروجی 94 ولت و جریان حداکثر 700 میلی آمپر دارم.آیا ماژول آماده در بازار میشه تهیه کرد یا باید سفارشی ساخته شود.



[mehran76gh]

با سلام
نیاز به منبع تغذیه سوئیچینگ با ولتاژ خروجی 94 ولت و جریان حداکثر 700 میلی آمپر دارم.آیا ماژول آماده در بازار میشه تهیه کرد یا باید سفارشی ساخته شود.

آقا فرهاد عزیز میتونم بپرسم که مصرف کننده شما چی هست؟
وچرا 94 ولت؟|
بنظرم با منبع های سوعیچینگ ال ای دی اس ام دی پاور ها بتونی این ولتاز رو داشته باشی
حال ابتدا بگویید که مصرف کننده چی هست و ایا ولتاژ باید فیکس 94 بدون تلرانس باشد یا خیر؟
سپاس فرواان



[farzad.]

آقا فرهاد عزیز میتونم بپرسم که مصرف کننده شما چی هست؟
وچرا 94 ولت؟|
بنظرم با منبع های سوعیچینگ ال ای دی اس ام دی پاور ها بتونی این ولتاز رو داشته باشی
حال ابتدا بگویید که مصرف کننده چی هست و ایا ولتاژ باید فیکس 94 بدون تلرانس باشد یا خیر؟
سپاس فرواان

باسلام وتشکر

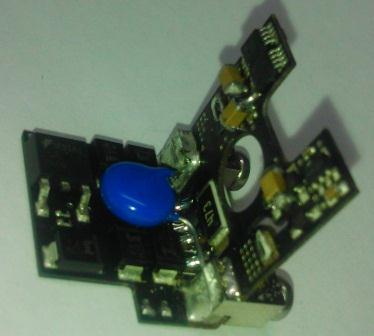

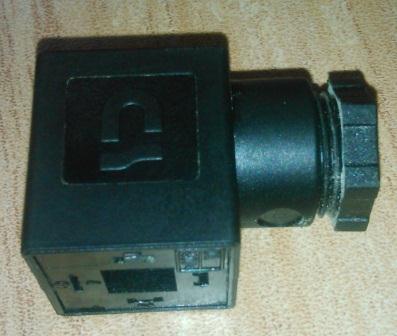

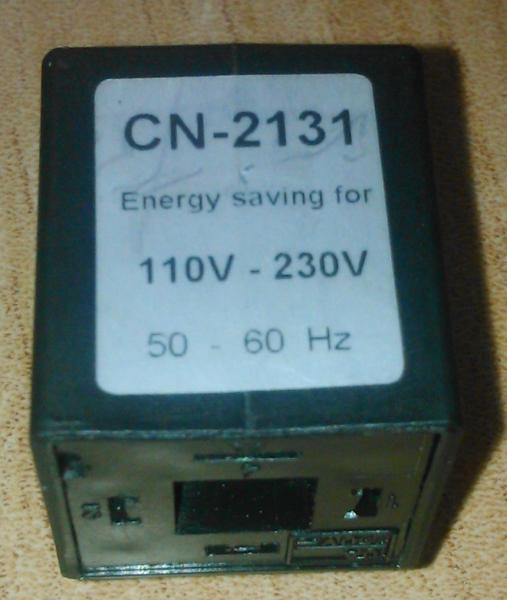

یه مدل شیر برقی برای نوع خاصی از مشعل گازی هست.این شیربرقی که با تحریک شدن بوبین یه سوپاپ رو باز میکنه به ترمینال روی بوبین یه سوکت نصب میشه که در نگاه اولیه کسی چیزی متوجه نمیشه ولی وقتی سوکت رو باز میکنیم میبینیم که داخلش یه مدار سوئیچینگ داره که ورودی 220 ولت رو به 94 ولت تبدیل میکنه!!!.روی برد خود مدار نوشته که 94 ولت و من خودم هم به ورودیش برق دادم و در حالی که بوبین تحریک بود از خروجی ولتاژگیری کردم 92 ولت بود.آماده این سوکت به تنهایی ظاهرا پیدا نمیشه و با قسمت مکانیکی شیر برقی و خود بوبین به فروش میره که قیمت بالایی داره.



[mehran76gh]

باسلام وتشکر
یه مدل شیر برقی برای نوع خاصی از مشعل گازی هست.این شیربرقی که با تحریک شدن بوبین یه سوپاپ رو باز میکنه به ترمینال روی بوبین یه سوکت نصب میشه که در نگاه اولیه کسی چیزی متوجه نمیشه ولی وقتی سوکت رو باز میکنیم میبینیم که داخلش یه مدار سوئیچینگ داره که ورودی 220 ولت رو به 94 ولت تبدیل میکنه!!!.روی برد خود مدار نوشته که 94 ولت و من خودم هم به ورودیش برق دادم و در حالی که بوبین تحریک بود از خروجی ولتاژگیری کردم 92 ولت بود.آماده این سوکت به تنهایی ظاهرا پیدا نمیشه و با قسمت مکانیکی شیر برقی و خود بوبین به فروش میره که قیمت بالایی داره.

بسیار عالی
مدار و قطعات شیر برقی پیدا هست؟ یا اینکه با چسب پوشانده و یا شماره المان های آن را مخدوش کردن؟
نمیدانم سوعیچینگ های ال ای دی توان خروجیشون انقدری هست که بتواند بوبین را جذب کند یا خیر
امکانش هست عکسی از بوبین ارسال کنید؟
و همچنین فضایی که برای جاسازی برد هست رو مشخص کنید که با توجه به آن فکری کنیم؟



[farzad.]

بسیار عالی
مدار و قطعات شیر برقی پیدا هست؟ یا اینکه با چسب پوشانده و یا شماره المان های آن را مخدوش کردن؟
نمیدانم سوعیچینگ های ال ای دی توان خروجیشون انقدری هست که بتواند بوبین را جذب کند یا خیر
امکانش هست عکسی از بوبین ارسال کنید؟
و همچنین فضایی که برای جاسازی برد هست رو مشخص کنید که با توجه به آن فکری کنیم؟



[gadraj]

با سلام :
از ماژول اماده گفتید انواعی (بزرگ و کوچک نسبت به توان شان ) مبدل 220 به 110 در بازار موحود هست در صورت داشتن فضای کافی میتونید از همونا استفاده کنید .
تازه اگر هم خواستید حتما 94 ولتی باشه میتونید با راهنمایی تاپیک استاد غزال و کاهش یک مقاومت در مسیر tl431 خروجی110 ولت را به این ولتاژ برگردانید .
موفق باشید .



[farzad.]

با سلام :
از ماژول اماده گفتید انواعی (بزرگ و کوچک نسبت به توان شان ) مبدل 220 به 110 در بازار موحود هست در صورت داشتن فضای کافی میتونید از همونا استفاده کنید .
تازه اگر هم خواستید حتما 94 ولتی باشه میتونید با راهنمایی تاپیک استاد غزال و کاهش یک مقاومت در مسیر tl431 خروجی110 ولت را به این ولتاژ برگردانید .
موفق باشید .

باسلام وتشکر
آیا از نوع سوئیچینگ در بازار هست؟چون تا جایی که به خاطر دارم همه ترانسی بودند.حتی در نت هم سرچ کردم سوئیچینگ پیدا نکردم.



[gadraj]

باسلام وتشکر
آیا از نوع سوئیچینگ در بازار هست؟چون تا جایی که به خاطر دارم همه ترانسی بودند.حتی در نت هم سرچ کردم سوئیچینگ پیدا نکردم.

با سلام :
نوعی که من دیدم خروجی 110 سویچینگ DC بود منتهی نگفتی ولتاژی که شما گرفتین یا همون اصلی خودش خروجی DC بود یا AC ولتی 96!!؟
اگه DC خروجی باشه اره چند نوع با توان مختلف موجود هست که علاوه بر 110 یک +12 ولت هم داشت .

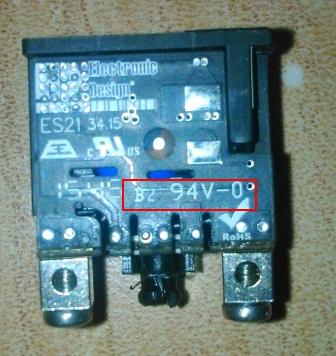

در ضمن رویش که نوشته94V *** این مربوط به ولتاژ خروجی نیست احتمال زیاد مدل و شماره شناسایی برد هستش .



[farzad.]

با سلام :
نوعی که من دیدم خروجی 110 سویچینگ DC بود منتهی نگفتی ولتاژی که شما گرفتین یا همون اصلی خودش خروجی DC بود یا AC ولتی 96!!؟
اگه DC خروجی باشه اره چند نوع با توان مختلف موجود هست که علاوه بر 110 یک +12 ولت هم داشت .
در ضمن رویش که نوشته94V *** مشاهده فایل‌پیوست 141344 این مربوط به ولتاژ خروجی نیست احتمال زیاد مدل و شماره شناسایی برد هستش .

باسلام وتشکر مجدد
بله در حالی که بوبین تحریک بود و در حالت مغناطیسی و جذب سوپاپ قرار داشت ولتاژگیری کردم که 92 ولت dc بود.یه سوال دیگه این که آیا نمیشه با خازن پلی استر و مقاومت این ولتاژ رو تهیه کرد؟



[gadraj]

باسلام وتشکر مجدد
بله در حالی که بوبین تحریک بود و در حالت مغناطیسی و جذب سوپاپ قرار داشت ولتاژگیری کردم که 92 ولت dc بود.یه سوال دیگه این که آیا نمیشه با خازن پلی استر و مقاومت این ولتاژ رو تهیه کرد؟

با سلام :
بله همین برد های اماده تجاری مقرون بصرف تان خواهد بود و نحوه کاهش 110 ولت به 96 هم مشکلی ندارد با تعویض یک مقاومت در مسیر TL431 امکانذیر می باشد .
با توجه به جریان 700 میلی که درج کردین با خازن علاوه بر مقرو بصرف نخواهد بود حجم خازن مورد نیاز از نظر فیزیکی با مشکل مواجه میشوید .
اما به نظر بنده چنین جریانی هم برای تحریک یک بوبین سوپاپ نیاز نخواهد بود یکبار دیگر با سری کردن امپرمتر جریان زیر بار را بگیرید احتمالا کمتراز 700 میلی خواهد بود .
موفق باشید .
