عدم خروجی یک منبع تغذیه سوئیچینگ

[reza88ar]

بله
آیسی خراب هست که ولتاژ مصرف نمیشه و ولتاژ بالا میره

ممنون واقعا
من بیشتر مواقع اتصال کوتاه دیدم و کمتر مواردی بود که دیده باشم ایسی اینجور بشه اینم یک تجربه عالی ممنون از شما🌹



[infoshinfo]

بله دقیقا برای همین تعجب کردم
و چرا این ولتاژ به وسیله مقلومت راه انداز و خازن قیل از آن که ۵۰ ولت میباشد تثبیت نشده و کاهش نیافته و خازن ۵۰ ولت ۴۷ میکروفاراد هم ۵۳ ولت دو سر آن مشاهده میشود
که عجیبه.

سلام مجدد

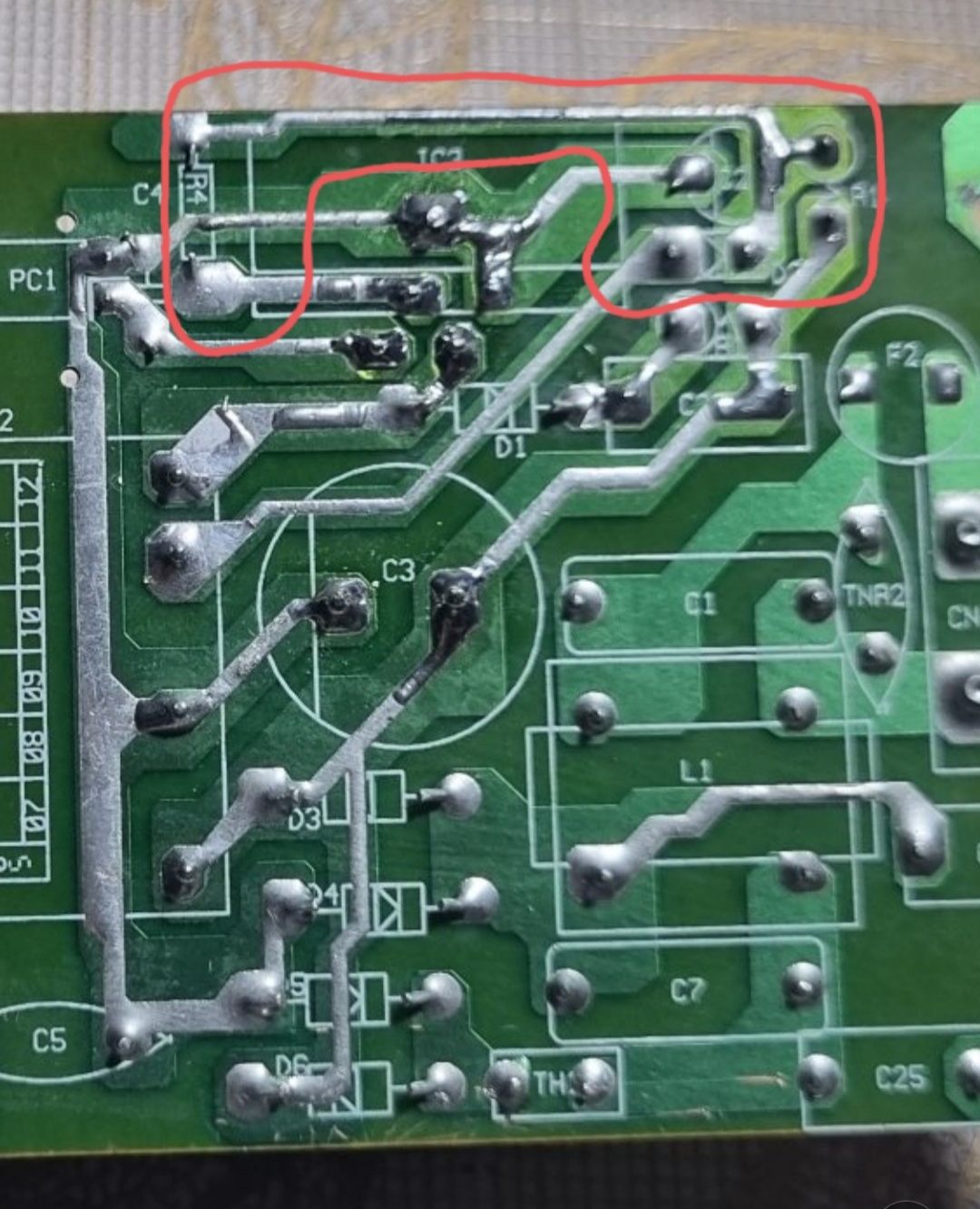

در تکمیل صحبت همکاران؛ به نظرم یک پایه از مقاومت‌ها و دیود در بخش علامت زده شده تصویر ذیل رو آزاد و مقدار و سلامت اونها رو چک بفرمایید. ضمن اینکه خازن C2 رو از نظر ظرفیت و ESR بررسی بفرمایید.



[abbas_1m]

افزایش ولتاژ در اینجا ربطی به تست ظرفیت و ای اس آر اون خازن نداره.
دوست عزیز اولا بمن بگو آیا در این برد تغذیه یک عدد ترانزیستور اس ام دی استفاده شده یا نه؟(در پشت برد)
اگر شده حتما قبل از تعویض 5l0380r شما اون رو تست دیودی بگیر شورت نشده باشه.
اگر نشده بود و یا اصلا نداشت، بله دقیقا برای خودم پیش اومده که str از نظر تست دیودی مشکل نداشته ولی با تعویضش مشکل حل شده.
البته اینم بگم شما برای اینکه متوجه تفاوتش بشید حتما str روی برد رو با یک str کاملا نوتست اهمی هم بگیرید بعد متوجه میشید چرا خرابه



[infoshinfo]

افزایش ولتاژ در اینجا ربطی به تست ظرفیت و ای اس آر اون خازن نداره.

سلام
بنده هم عرض نکردم افزایش ولتاژ به خازن ربط داره؛ اما درحالی که خازن ۵۰ ولتی هست؛ و ولتاژ دو سر خازن طبق گزارش جناب reza88ar به ۵۳ ولت افزایش پیدا کرده؛ احتمالا خازن دچار مشکل شده. لذا چک ظرفیت و ESR این خازن عملی کاملا لازم است. 👇

بله دقیقا برای همین تعجب کردم
و چرا این ولتاژ به وسیله مقلومت راه انداز و خازن قیل از آن که ۵۰ ولت میباشد تثبیت نشده و کاهش نیافته و خازن ۵۰ ولت ۴۷ میکروفاراد هم ۵۳ ولت دو سر آن مشاهده میشود



[reza88ar]

سلام
بنده هم عرض نکردم افزایش ولتاژ به خازن ربط داره؛ اما درحالی که خازن ۵۰ ولتی هست؛ و ولتاژ دو سر خازن طبق گزارش جناب reza88ar به ۵۳ ولت افزایش پیدا کرده؛ احتمالا خازن دچار مشکل شده. لذا چک ظرفیت و ESR این خازن عملی کاملا لازم است. 👇

ممنون از مهندسین عزیز
تغذیه رو با تغییر ای سی و خازن اوک کردم و کاملا ولتاژاش اوک شد در خروجی
اما خروجی ۳ ولت رو ۳.۴ ولت نشون میده
و خروجی ۷ ولت رو ۷.۳ ولت نشون میده
و فک کنم ۳۰ ولت رو ۲۶ ولت نشون میده
دقیقابعد از ترانس از دیود که ولتاژ میگیرم هم همینه



[tajik]

درواقع این افزایش ولتاژ به دلیل همون خازن هست درسته؟

معمولا ایسی خراب باشه ولتاژ میره بالا
با تعویض ایسی حتما خازن تغذیه 400ولت و خازن تغذیه خود ایسی که کنارشه هم تعویض کن



[abbas_1m]

ممنون از مهندسین عزیز
تغذیه رو با تغییر ای سی و خازن اوک کردم و کاملا ولتاژاش اوک شد در خروجی
اما خروجی ۳ ولت رو ۳.۴ ولت نشون میده
و خروجی ۷ ولت رو ۷.۳ ولت نشون میده
و فک کنم ۳۰ ولت رو ۲۶ ولت نشون میده
دقیقابعد از ترانس از دیود که ولتاژ میگیرم هم همینه

ولتاژهات کاملا اوکی هستن
این تغذیه مدلش همینجوریه
واسه دستگاها های غیر اچ دی هست



[reza88ar]

ولتاژهات کاملا اوکی هستن
این تغذیه مدلش همینجوریه
واسه دستگاها های غیر اچ دی هست

مرسی
اره چک کردم دیدم ثانویه ایراد نداره پس احتمالا
مدل این تغذیه‌ست
ممنون که خیالمو راحت کردی مهندس
