درود استاد غزال.
با روش دوم بایک خازن 470 نانوفارادی حل شد.صدا بطور محسوسی بسیار کم شد که به زحمت میتوان شنید.
فرموده بودید که آی سی مدار 3842A هست.لطف میکنید بیشتر توضیح بدید و اینکه فرق بدون پسوندA چیست؟یعنی اگر آی سی را در مجموعه برد قرار بدم میشه با برد خودش راه انداخت ضمن اینکه دو عدد مقاومت SMD و یک دیود شیشه ای SMD هم که مشخصات ندارد را شناسایی کرد؟
سپاس از توجه و شکیبای که داشتید.

درود

ضمن تشکر بابت گزارش شیوه حذف هوم بلندگو در پست ۷۷
و گزارش حذف ویز ویز ترانس سوئیچینگ در پست ۸۰
که موجب اعتماد و اطمینان و استفاده علاقمندان از روش یاد شده خواهد شد.

اما در خصوص سوالات مطروحه:

معمولا حروف پسوند متفاوت ای سی ها چندان تفاوتی در مشخصات آنها نداره اما در این آی سی قابل توجه است.

با توجه به دیتاشیت آی سی قطعات جانبی آی سی در دستگاه شما قابل استخراج هست ولذا قطعاتی که صدمه فیزیکی دیده و مشخصات انها قابل تشخیص نیست ، باید موقعیت آنها را در نقشه مشخص کنی تا بتونم شناسایی کنم.
لذا اگه نقشه را بنحوی بکشی که قطعات مجهول الهویه در نقشه باشه در اینصورت میتونم شناسایی کنم و تغذیه خود دستگاه را هم تعمیر کنی.

سپاس

آخرین ویرایش:

farzad55

کاربر vip
کاربر
2020-10-02
177
239
اصفهان
مشاهده فایل‌پیوست 55.PDF
درود استاد غزال عزیز.
نقشه پاور سویچینگ مربوط به آمپلی فایر هست مقادیری که نوشته نشده المان های سوخته و غیر قابل شناسایی هستند.
لطفا بازبین بفرمایید و راهنمایی لازم مبذول دارید.
سپاس
نقشه دوم صحیح است


پیوست‌ها

  • 14.5 کیلوبایت بازدیدها: 21
آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
مشاهده فایل‌پیوست 182411
درود استاد غزال عزیز.
نقشه پاور سویچینگ مربوط به آمپلی فایر هست مقادیری که نوشته نشده المان های سوخته و غیر قابل شناسایی هستند.
لطفا بازبین بفرمایید و راهنمایی لازم مبذول دارید.
سپاس
نقشه دوم صحیح است

درود

دو دیود نامعلوم 1n4007 استفاده کن البته 1n4148 بوده که مناسب نیست.
زینر ۱۶ ولتی

و مقاومت 5k بنظرم جواب نمیده و در تشخیص اهمش اشتباه کردی.
آیا با رنگ مقاومت تشخیص دادی یا کد را خوندی ؟
در هر صورت اعلام کن چطور فهمیدی ۵ کیلو هست ؟

سپاس


farzad55

کاربر vip
کاربر
2020-10-02
177
239
اصفهان
درود

دو دیود نامعلوم 1n4007 استفاده کن البته 1n4148 بوده که مناسب نیست.
زینر ۱۶ ولتی

و مقاومت 5k بنظرم جواب نمیده و در تشخیص اهمش اشتباه کردی.
آیا با رنگ مقاومت تشخیص دادی یا کد را خوندی ؟
در هر صورت اعلام کن چطور فهمیدی ۵ کیلو هست ؟

سپاس

درود استاد غزال
در خصوص دیود بله شبیه 1N4148 البته از نوع SMD
مقاومت SMD هست روش کد 512 خورده که با اهمتر هم 5 کیلو نشان میدهد.
مقاومتی هم که از پایه سورس(S) ماسفت آمده و به پایه 3 آی سی وصل شده هم SMD بوده که ترکیده و مقدارش مشخص نیست.
دیود SMD (RS1G) هم از سیم پیچ دوم اولیه چوک با مقاومت 10 اهمی سری شده و به پایه 7 آی سی میرود-که در نقشه ذکر نشده.
سپاس.


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
درود استاد غزال
در خصوص دیود بله شبیه 1N4148 البته از نوع SMD
مقاومت SMD هست روش کد 512 خورده که با اهمتر هم 5 کیلو نشان میدهد.
مقاومتی هم که از پایه سورس(S) ماسفت آمده و به پایه 3 آی سی وصل شده هم SMD بوده که ترکیده و مقدارش مشخص نیست.
دیود SMD (RS1G) هم از سیم پیچ دوم اولیه چوک با مقاومت 10 اهمی سری شده و به پایه 7 آی سی میرود-که در نقشه ذکر نشده.
سپاس.

درود

باید لوکیشن قطعات را مشخص میکردی که ناگزیر به تعریف موقعیت قطعات نباشیم.

عرض کردم هر دو دیود نا مشخص را از 1n4007 استفاده کن.
مقاومت بین سورس و پایه 7 از ۱ کیلو استفاده کن.

بعید میبینم با ۵ کیلو بدرستی کار کنه ، ( شاید خطایی داری ، اگه مقدار ۵ کیلو درست باشه دراینصورت جای ۲ کیلو و ۵ کیلو را اشتباه کردی و در نقشه ، جابجا کشیدی )

در صورت خطا ، ولتاژ بمقدار غیرمجاز بالا میره و مراقب باش اگه ولتاژ , بمقدار زیادی بالا رفت فورا از برق بکش..
تصویر واضحی از مشخصات ۵ کیلو ارسال کن. ( اگه دشوارت نیست).

سپاس

آخرین ویرایش:

farzad55

کاربر vip
کاربر
2020-10-02
177
239
اصفهان
درود

باید لوکیشن قطعات را مشخص میکردی که ناگزیر به تعریف موقعیت قطعات نباشیم.

عرض کردم هر دو دیود نا مشخص را از 1n4007 استفاده کن.
مقاومت بین سورس و پایه 7 از ۱ کیلو استفاده کن.

بعید میبینم با ۵ کیلو بدرستی کار کنه ، ( شاید خطایی داری ، اگه مقدار ۵ کیلو درست باشه دراینصورت جای ۲ کیلو و ۵ کیلو را اشتباه کردی و در نقشه ، جابجا کشیدی )

در صورت خطا ، ولتاژ بمقدار غیرمجاز بالا میره و مراقب باش اگه ولتاژ , بمقدار زیادی بالا رفت فورا از برق بکش..
تصویر واضحی از مشخصات ۵ کیلو ارسال کن. ( اگه دشوارت نیست).

سپاس


درود استاد غزال
حسب فرمایش شما بپیوست عکس ارسالی
5 کیلو اهمی با R2 مشخص است و 2کیلواهم هم با R13
ضمنا ای سی 3842 با پسوند AN , BD اس ام دی پیدا کردم نظر شما در این مورد چیست؟میتوانم استفاده کنم؟
https://s4.uupload.ir/files/11_7mfv.jpg
با کیفت بالا
سپاس

آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
درود استاد غزال

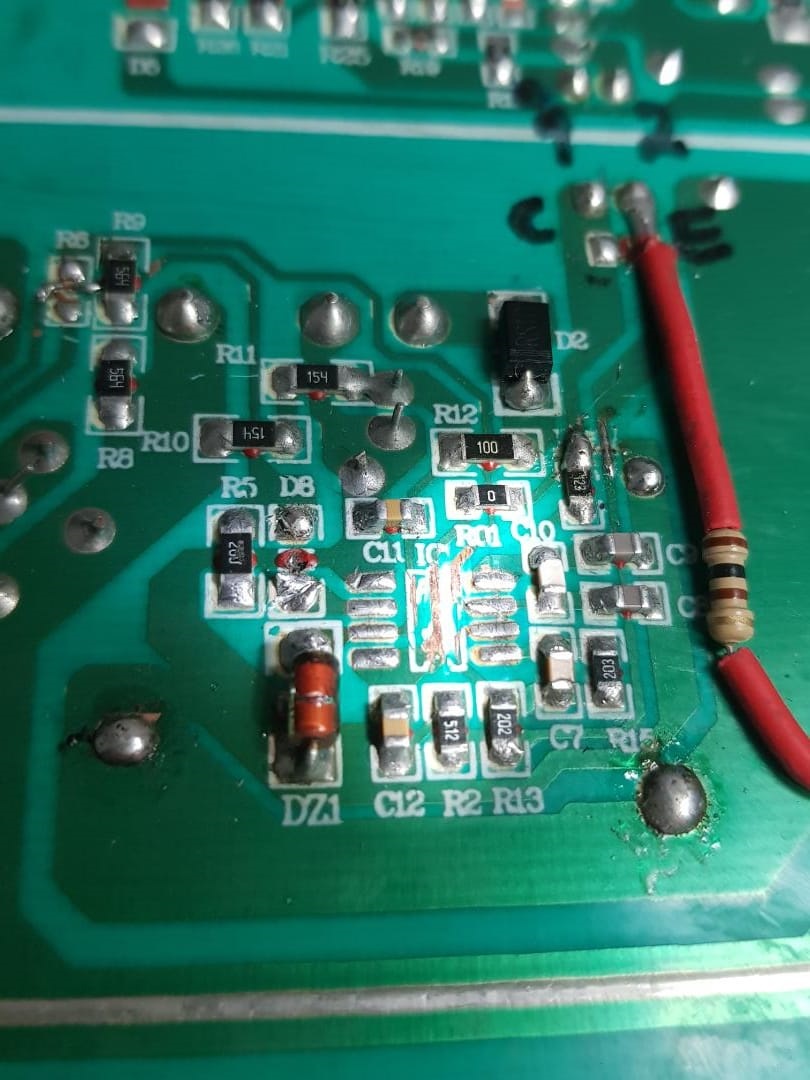

حسب فرمایش شما بپیوست عکس ارسالی
مشاهده فایل‌پیوست 182449
5 کیلو اهمی با R2 مشخص است و 2کیلواهم هم با R13
ضمنا ای سی 3842 با پسوند AN , BD اس ام دی پیدا کردم نظر شما در این مورد چیست؟میتوانم استفاده کنم؟
https://s4.uupload.ir/files/11_7mfv.jpg
با کیفت بالا
سپاس

درود

آیا مطمئنی شماره کوپلر 718 هست ؟
یه چیزی ناهماهنگه .
یک پروپ اهممتر را به منفی خازن بزرگ بزن و دیگری را به پایه های ۵ کیلو تست کن ، آیا با یکی از پایه های ۵ کیلو حدود صفر اهمه؟

آی سی موجود را نصب و تست کن.

سپاس


farzad55

کاربر vip
کاربر
2020-10-02
177
239
اصفهان
درود استاد غزال عزیز.
روی اپتوکوپلر دو کد وجود داره اولی L1407 و دومی 817C .
در خصوص سوال دوم بله همانطور که فرمودید تست کردم یعنی پایه منفی پروپ اهمتر را به منفی متصل کردم و سر مثبت پروپ را به دوسر مقاومت یکی مقدار صفر اهم و دیگری 5 کیلو اهم را نشان داد.

سپاس

آخرین ویرایش:

farzad55

کاربر vip
کاربر
2020-10-02
177
239
اصفهان
درود استاد غزال
فایل زیر همانطور که فرمودید شماتیک وجانمایی قطعات بصورت کامل

سپاس از وقتی که در اختیار من قرار دادید.


پیوست‌ها

  • 94.4 کیلوبایت بازدیدها: 40
آخرین ویرایش:

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
درود استاد غزال
فایل زیر همانطور که فرمودید شماتیک وجانمایی قطعات بصورت کامل

سپاس از وقتی که در اختیار من قرار دادید.

درود

R6 را حدود ۱ کیلو اهم برآورد کرده بودم.
بالاخره تست کردی یا نه ؟
دو دیود را ۴۰۰۷ توصیه کردم نه ۴۰۰۱ ، البته اشکالی نداره ولی باید دقت کنی وگرنه ممکنه خسارتی وارد کنی.
درهر صورت ۴۰۰۱ اشکالی نداره

سپاس
