درود استاد غزال.

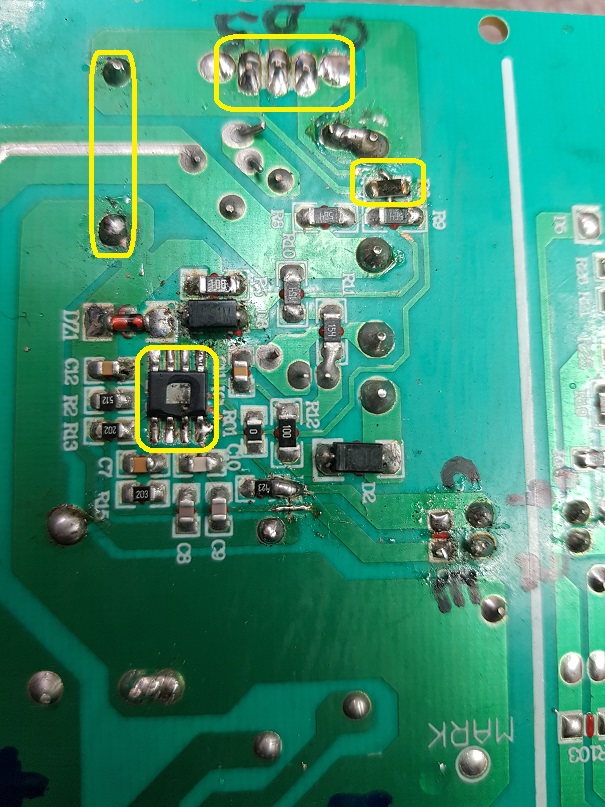

آی سی UC3842B را نصب کردم و مقاومت R5 هم 22 اهم نصب کردم در مورد مقاومت R3 دو مقاومت 0.1 و 0.33 دو واتی سری کردم ونصب کردم ضمنا دو دیود زنر 16 ولتی و UF4007 را هم تعویض کردم و همچنین ماسفت هم تعویض شد ، با لامپ سری امتحان کردم مشکلی نبود به غیر از اینکه خروجی تغذیه نبود بعد از 10 ثانیه آی سی و مقاومت R6 و R3 ترکید و سوخت و ماسفت هم سوخت.
سپاس

درود

کجا گفتم دو دیود زینر ۱۶ ولتی ؟
چرا مقاومت خیلی بزرگتر از ۳۹/. اهم ساختی یعنی ۵۳/. ساختی.
البته خسارات مربوط به این مقاومت نیست .

پسوند این آی سی خیلی مهمه و بررسی تفاوت ها و متناسب کردن برد و قطعات با پسوند آی سی زمان زیادی نیاز داره

با توجه به شرایط فعلی بهتره برد همه کاره رو جایگزین کنی .
شاید تشخیص من هم در مورد شماره آی سی اشتباه باشه ، خصوصا مقاومت 5 کیلو یعنی R2 با این آی سی ناهماهنگه و احتمال دادم ولتاژ بمقدار زیادی بالا بره چون ۵ کیلو مانع روشن شدن کوپلر میشه و هر چه ولتاژ بالا بره تصور میکنه هنوز ولتاژ کمه و بالا و بالاتر میبره تا گندش دربیاد.
اگه خواستی مجددا تست کنی باید کلکتور امیتر کوپلر را شورت کنی و ببینی تغذیه رو خاموش میکنه یا نه ؟
بدلیل حضور ۵ کیلو نمیتونه تغذیه رو خاموش کنه.

سپاس

آخرین ویرایش:

farzad55

کاربر vip
کاربر
2020-10-02
177
239
اصفهان
درود

کجا گفتم دو دیود زینر ۱۶ ولتی ؟
چرا مقاومت خیلی بزرگتر از ۳۹/. اهم ساختی یعنی ۵۳/. ساختی.
البته خسارات مربوط به این مقاومت نیست .

پسوند این آی سی خیلی مهمه و بررسی تفاوت ها و متناسب کردن برد و قطعات با پسوند آی سی زمان زیادی نیاز داره

با توجه به شرایط فعلی بهتره برد همه کاره رو جایگزین کنی .
شاید تشخیص من هم در مورد شماره آی سی اشتباه باشه ، خصوصا مقاومت 5 کیلو یعنی R2 با این آی سی ناهماهنگه.

سپاس
درود استاد غزال عزیز
دو دیود منظورم دیود 4007 و دیود زنر بود.
مقاومت هم با مولتی متر 0.4 اهم نشان داد یعنی یک 0.33 و یک 0.1 اهم که سری بستم.
بازهم منتظر رهنمود های ارزشمند شما هستم.
از شما بابت وقتی که گذاشتید سپاسگزارم.

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
درود استاد غزال عزیز
دو دیود منظورم دیود 4007 و دیود زنر بود.
مقاومت هم با مولتی متر 0.4 اهم نشان داد یعنی یک 0.33 و یک 0.1 اهم که سری بستم.
بازهم منتظر رهنمود های ارزشمند شما هستم.
از شما بابت وقتی که گذاشتید سپاسگزارم.

درود

با شرایط فعلی کوپلر کار نمیکنه و حتی برای برد همه‌کاره مقاومت کوچکی با ۵ کیلو موازی کردیم تا کوپلر فعال بشه .

لذا بهتره از برد همه کاره استفاده کنی ، منم بیشتر از این فرصت ندارم.

سپاس

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: farzad55

electronium

VIP+ افتخاری
کاربر
2020-07-30
1,253
3,325
32
تاپیک رو از اول تا اکنون خواندم ولی یک چیز برایم مبهم است شماتیک مربوط به پست های اولیه مربوط به کدام یک از مدار پیشنهادی دیتاشیت این آیسی می باشد؟
