دانلود: نقشه ناقص از منبع تغذیه آداک (ADAK)

[محیاجان]

درود

بله در پست ۳۵ ملاک خود را با جملات مبهم و بصورت گنگی فرمودید و ولی فرمودید و متوجه نشده بودم

بعدا نقشه شما رو بررسی میکنم الان کاری دارم

سپاس

درود استاد
مقاومت یک کیلو با تغذیه سری شد
۴ تا مقاومت یک اهم بصورت موازی بجای مقاومت 22%اهم جای‌گذاری شد
فقط یک ترانزیستور قدرت نصب شد
ایسی ۷۲۴ فقط داخل سوکت نصب شد

تست انجام شد و نتیجه به شرح ذیل

ولتاژ روی ۲۴.۶ ولت در خروجی ثابت موند
ولتاژ کلکتور=۲۴ وات
پایه‌ای ۲ تا ۶ ایسی ولتاژ ۳۰ ولت
پایه ۷ = ۲۴ وات
پایه ۱۰ = ۳۰ ولت
پایه ۱۲و ۱۱ = ۳۳ ولت
و پایه ۱۳ =۳۲ ولت

فکنم ایسی lm723 فوت نمود
لطفاً نقشه ارسالی پست قبل را مشاهده کنین
سپاس



[غزال]

درود استاد
مقاومت یک کیلو با تغذیه سری شد
۴ تا مقاومت یک اهم بصورت موازی بجای مقاومت 22%اهم جای‌گذاری شد
فقط یک ترانزیستور قدرت نصب شد
ایسی ۷۲۴ فقط داخل سوکت نصب شد

تست انجام شد و نتیجه به شرح ذیل

ولتاژ روی ۲۴.۶ ولت در خروجی ثابت موند
ولتاژ کلکتور=۲۴ وات
پایه‌ای ۲ تا ۶ ایسی ولتاژ ۳۰ ولت
پایه ۷ = ۲۴ وات
پایه ۱۰ = ۳۰ ولت
پایه ۱۲و ۱۱ = ۳۳ ولت
و پایه ۱۳ =۳۲ ولت

فکنم ایسی lm723 فوت نمود
لطفاً نقشه ارسالی پست قبل را مشاهده کنین
سپاس

درود

پست شما رو ندیده بودم
بررسی میکنم


با وجود مقاومتی که اضافه کردی نباید بسوزه.
مگه سوکت نداره ؟ چرا روی دستگاه سالم دیگه که داری تست نمیکنی ؟
آیا ترانزیستور قدرت سالمه ؟
ولتاژ بیس قدرت چند ولته ؟
بیس امیتر Q2 را شورت کن ببین ولتاژ خروجی صفر میشه ؟

سپاس
چرا نقشه رو با زمینه سیاه میکشی چشمم خیلی اذیت میشه و نمیتونم بهش نگاه کنم
شماره ها رو در نقشه درشت تر بنویس
رنگ قرمز در سیاه دیده نمیشه در صفحه سغید بکش

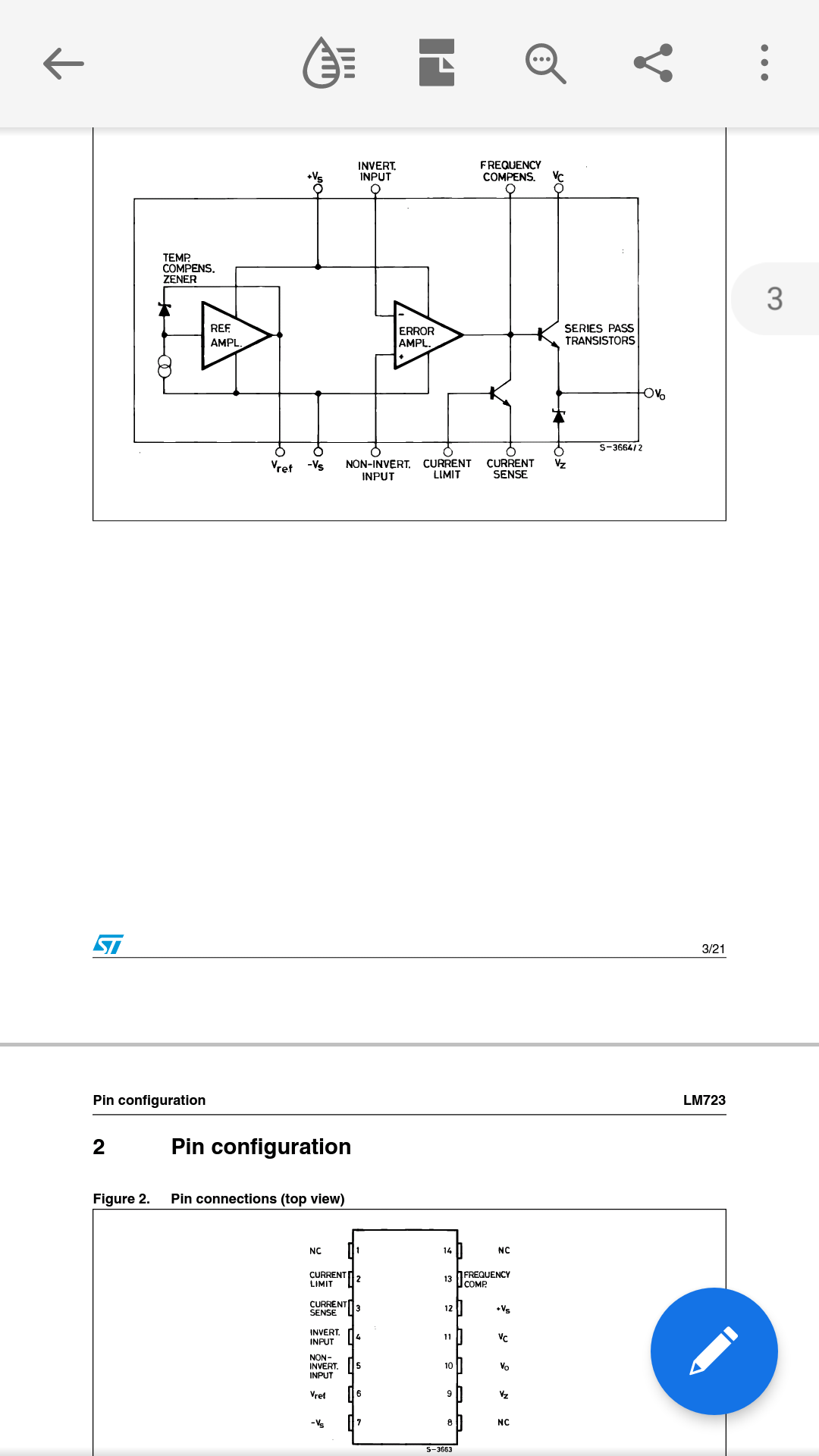

مشاهده فایل‌پیوست 170718

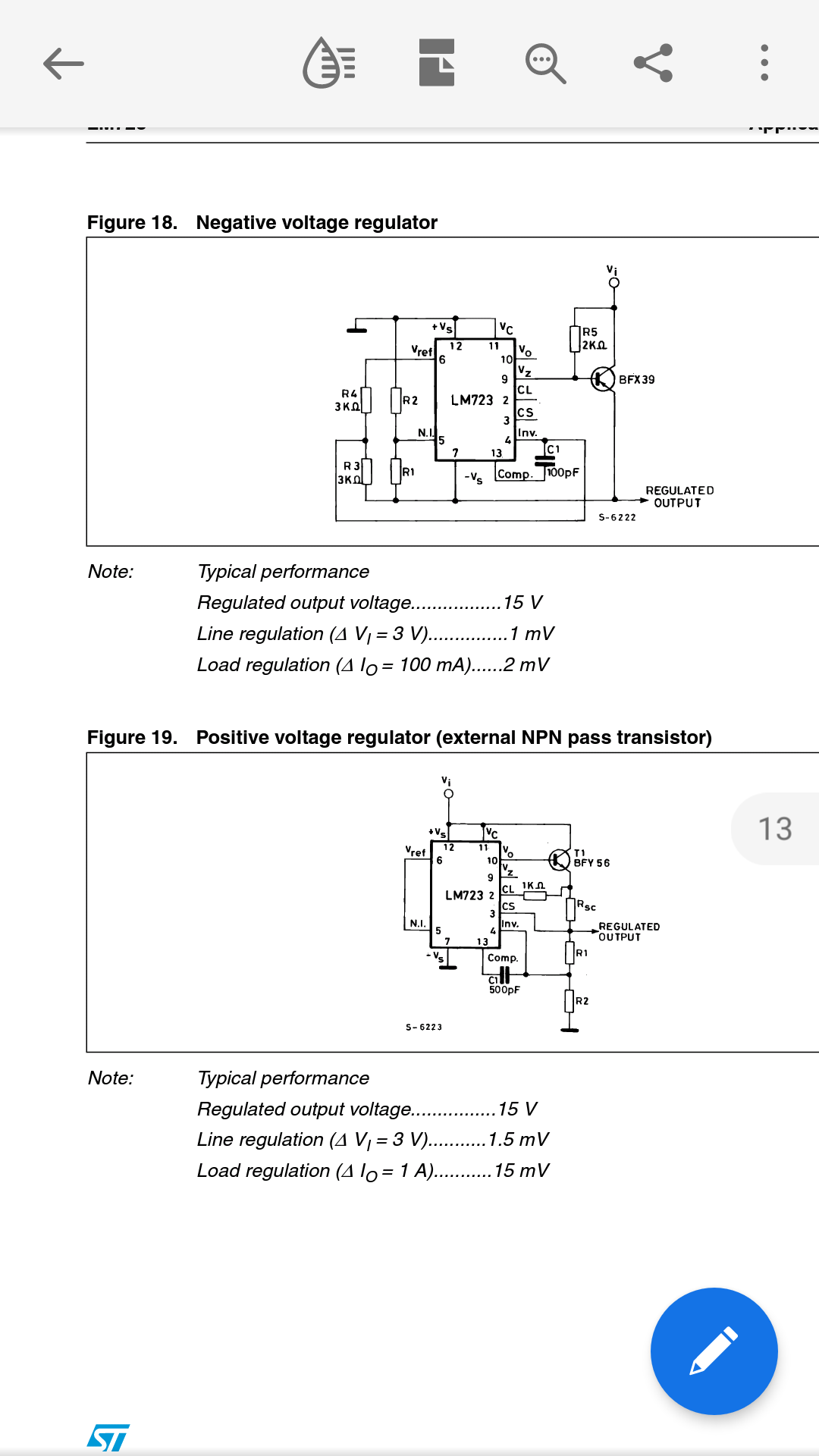

مشاهده فایل‌پیوست 170719



[محیاجان]

درود

پست شما رو ندیده بودم
بررسی میکنم


با وجود مقاومتی که اضافه کردی نباید بسوزه.
مگه سوکت نداره ؟ چرا روی دستگاه سالم دیگه که داری تست نمیکنی ؟
آیا ترانزیستور قدرت سالمه ؟
ولتاژ بیس قدرت چند ولته ؟
بیس امیتر Q2 را شورت کن ببین ولتاژ خروجی صفر میشه ؟

سپاس
چرا نقشه رو با زمینه سیاه میکشی چشمم خیلی اذیت میشه و نمیتونم بهش نگاه کنم
شماره ها رو در نقشه درشت تر بنویس
رنگ قرمز در سیاه دیده نمیشه در صفحه سغید بکش

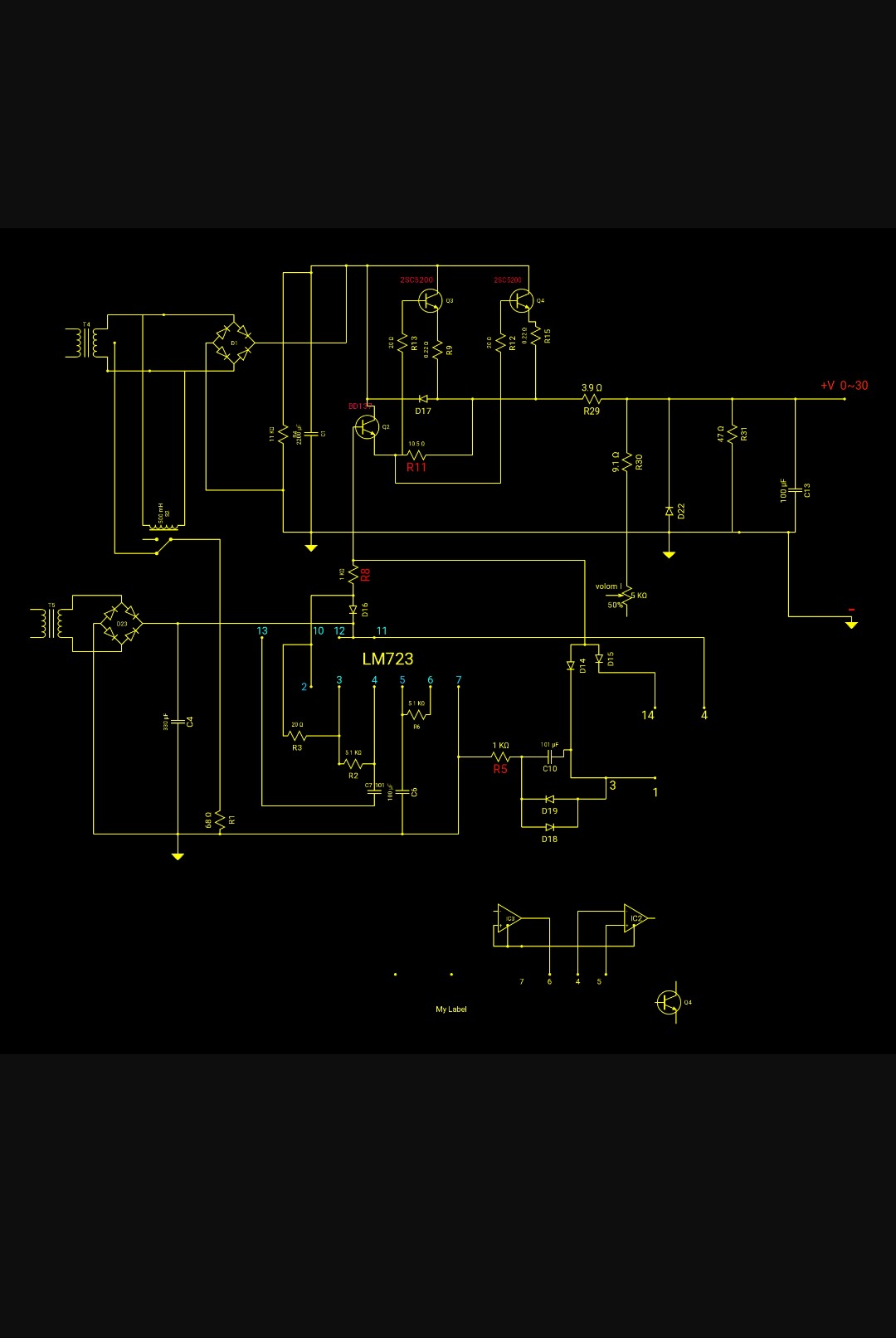

مشاهده فایل‌پیوست 170921


مشاهده فایل‌پیوست 170718
مشاهده فایل‌پیوست 170719

درود استاد

شرح کارهای انجام شده

ای سی در دستگاه دیگر تست شد طبق فرمایش شما نسوخته بود
جهت اصمینان خاطر ایسی دستگاه سالم را جایگزین کردم
ترانزیستور قدرت سالم هست بازم جهت اطمینان ترانزیستور سالم c4111 جایگزین کردم
دستگاه هم با ترانزیستورc4111 هم با ترانزیستور 2sc5200 تست که گزارش به شرح ذیل تقدیم میگردد

۱- ولتاژ هر سه پایه کلکتور بیس امیتر ترانزیستور قدرت ۲۴.۸ ولت

۲-با شرت کردن بیس امیتر ترانزیستورQ2 خروجی صفر شد

۳-ولتاژ پایه های آیسی هم همانند شرح در پست قبلی

ضمنا استاد نرم افزار اندروید بنده قابلیت های زیادی جهت کشیدن آپ امپ ها رو ندارد
ولی نقشه با زمینه سفید و اصلاح شده خدمت شما

https://uupload.ir/files/jqsb_adak.jpeg



[غزال]

درود استاد

شرح کارهای انجام شده

ای سی در دستگاه دیگر تست شد طبق فرمایش شما نسوخته بود
جهت اصمینان خاطر ایسی دستگاه سالم را جایگزین کردم
ترانزیستور قدرت سالم هست بازم جهت اطمینان ترانزیستور سالم c4111 جایگزین کردم
دستگاه هم با ترانزیستورc4111 هم با ترانزیستور 2sc5200 تست که گزارش به شرح ذیل تقدیم میگردد

۱- ولتاژ هر سه پایه کلکتور بیس امیتر ترانزیستور قدرت ۲۴.۸ ولت

۲-با شرت کردن بیس امیتر ترانزیستورQ2 خروجی صفر شد

۳-ولتاژ پایه های آیسی هم همانند شرح در پست قبلی

ضمنا استاد نرم افزار اندروید بنده قابلیت های زیادی جهت کشیدن آپ امپ ها رو ندارد
ولی نقشه با زمینه سفید و اصلاح شده خدمت شما

https://uupload.ir/files/jqsb_adak.jpeg

درود

۱- ولوم ولتاژ و جریان را در نقشه معرفی و کامل کن و پایه هاش رها نباشه .

۲-حتی المقدور ارقام جدید نقشه درشت تر باشه .

3-نقشه وعلامت آپ امپ هم خوبه ولی کاملتر کن خصوصا پایه های Q2 و ولوم ها یعنی تمامی قطعات متصل به پایه های آین ۳ قطعه در نقشه باشه و از قلم نیافته.

۴-بدون مشورت و بدون اطلاعم هیچ کاری نکن و قطعه ای عوض نکن چون شرایط عوض میشه و محاسباتم بهم میریزه و برآوردم نادرست و آشفته میشه

۵-تابحال چه قطعاتی عوض کردی و چه قطعاتی سوخته بود ؟

۶- آیا نمونه سالم این تغذیه را داری ؟

سپاس



[محیاجان]

درود

۱- ولوم ولتاژ و جریان را در نقشه معرفی و کامل کن و پایه هاش رها نباشه .

۲-حتی المقدور ارقام جدید نقشه درشت تر باشه .

3-نقشه وعلامت آپ امپ هم خوبه ولی کاملتر کن خصوصا پایه های Q2 و ولوم ها یعنی تمامی قطعات متصل به پایه های آین ۳ قطعه در نقشه باشه و از قلم نیافته.

۴-بدون مشورت و بدون اطلاعم هیچ کاری نکن و قطعه ای عوض نکن چون شرایط عوض میشه و محاسباتم بهم میریزه و برآوردم نادرست و آشفته میشه

۵-تابحال چه قطعاتی عوض کردی و چه قطعاتی سوخته بود ؟

۶- آیا نمونه سالم این تغذیه را داری ؟

سپاس

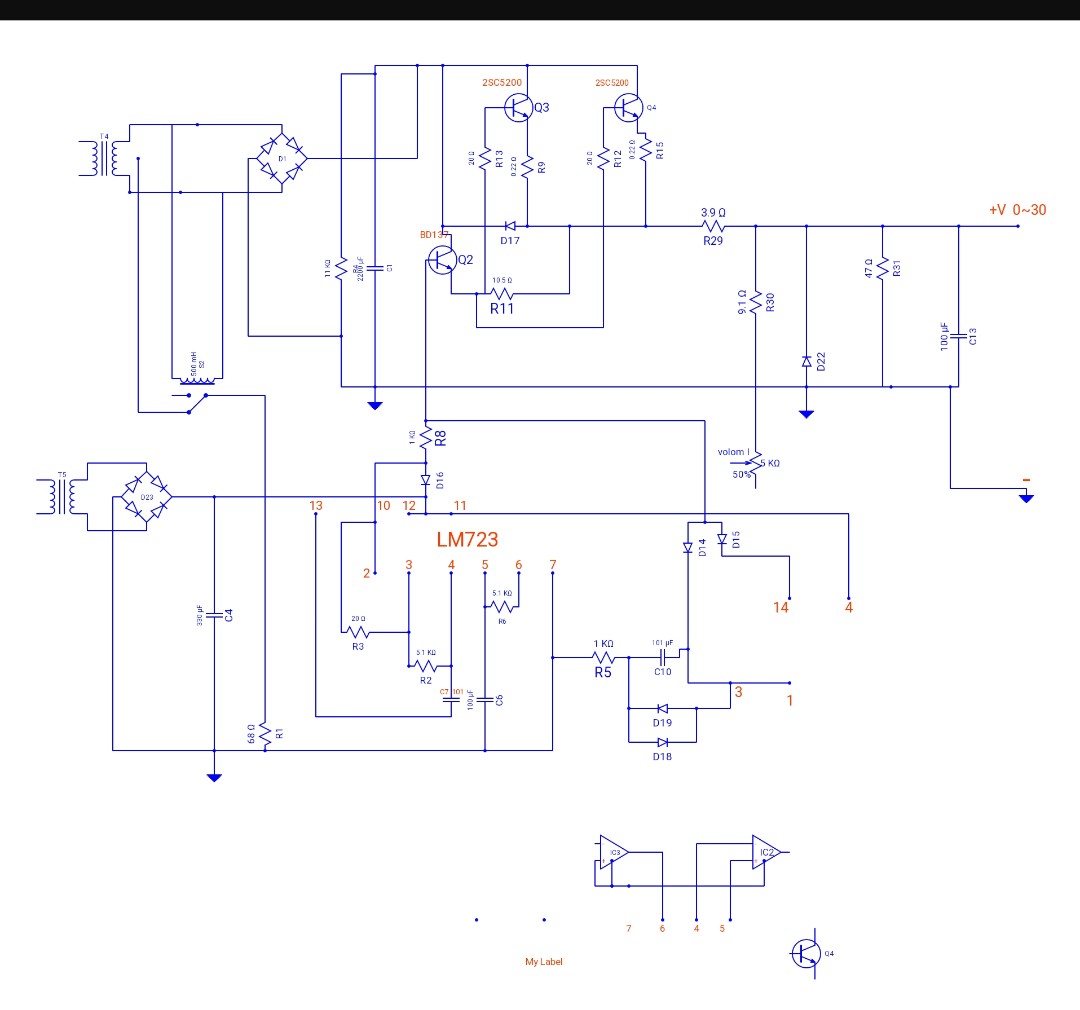

مشاهده فایل‌پیوست 170930

درود استاد

در مورد سوالهای ۱ تا ۴ شما چشم نقشه آماده میکنم و اوامر پیشنهادی شما لحاظ خواهد شد

جواب سوال ۵ جنابعالی

ای سی LM723 سوخته بود که تعویض کردم

دو عدد ترانزیستور 2N3055 قابلمه آیی بعلاوه مقاومت های سری با پایه امیتر سوخته بودن که:

دو عدد ترانزیستور 2sc5200 جایگزین ترانزیستورهای قابلمه آیی و همچنین مقاومت های سری با پایه امیتر ترانزیستورهای قدرت نیز یکی سوخته بود و مقاومت دوم رو وقتی با مولتی متر تست کردم عدد5.5k رو نشون میداد ( با چند تا مولتی متر تست کردم) که باعث سر در گمی شد لذا بخیالم مقاومت 68% اهم جایگزین کردم (نگو مقدار مقاومت ها 68 اهم بوده ) و تست کردم که دوباره ایسی LM723 سوخت

استاد از اینجا به بعد شما وارد عمل و با راهنمایی های شما پیش رفتم که متوجه شدم مقاومت های سری با پایه امیتر ترانزیستورهای قدرت که بنده بخیالم68% اهم گذاشتم مقدار فوق نبوده بلکه 68 اهم گذاشته بودم ( این استنباط به لطف شما که در پست‌های قبلی متذکر شدید تا ابد در خاطرم خواهد ماند)

و ادامه ماجرا مو به مو با توصیه های شما صورت گرفته و هیچ قطعه ای بدون مشورت شما تعویض نشده و نخواهد شد

جواب سوال آخر شما
خیر تغذیه سالم همین مدل رو ندارم ولی منبع تغذیه ایی که ایسی ۷۲۳ داره و سالم هست دارم



[غزال]

درود استاد

در مورد سوالهای ۱ تا ۴ شما چشم نقشه آماده میکنم و اوامر پیشنهادی شما لحاظ خواهد شد

جواب سوال ۵ جنابعالی

ای سی LM723 سوخته بود که تعویض کردم

دو عدد ترانزیستور 2N3055 قابلمه آیی بعلاوه مقاومت های سری با پایه امیتر سوخته بودن که:

دو عدد ترانزیستور 2sc5200 جایگزین ترانزیستورهای قابلمه آیی و همچنین مقاومت های سری با پایه امیتر ترانزیستورهای قدرت نیز یکی سوخته بود و مقاومت دوم رو وقتی با مولتی متر تست کردم عدد5.5k رو نشون میداد ( با چند تا مولتی متر تست کردم) که باعث سر در گمی شد لذا بخیالم مقاومت 68% اهم جایگزین کردم (نگو مقدار مقاومت ها 68 اهم بوده ) و تست کردم که دوباره ایسی LM723 سوخت

استاد از اینجا به بعد شما وارد عمل و با راهنمایی های شما پیش رفتم که متوجه شدم مقاومت های سری با پایه امیتر ترانزیستورهای قدرت که بنده بخیالم68% اهم گذاشتم مقدار فوق نبوده بلکه 68 اهم گذاشته بودم ( این استنباط به لطف شما که در پست‌های قبلی متذکر شدید تا ابد در خاطرم خواهد ماند)

و ادامه ماجرا مو به مو با توصیه های شما صورت گرفته و هیچ قطعه ای بدون مشورت شما تعویض نشده و نخواهد شد

جواب سوال آخر شما
خیر تغذیه سالم همین مدل رو ندارم ولی منبع تغذیه ایی که ایسی ۷۲۳ داره و سالم هست دارم

درود

در مورد مقاومت سری با امیتر توضیح شفافی ندادی
بالاخره الان چند اهمی است؟

سپاس



[محیاجان]

درود استاد
مقاومت یک کیلو با تغذیه سری شد
۴ تا مقاومت یک اهم بصورت موازی بجای مقاومت 22%اهم جای‌گذاری شد
فقط یک ترانزیستور قدرت نصب شد
ایسی ۷۲۴ فقط داخل سوکت نصب شد

تست انجام شد و نتیجه به شرح ذیل

ولتاژ روی ۲۴.۶ ولت در خروجی ثابت موند
ولتاژ کلکتور=۲۴ وات
پایه‌ای ۲ تا ۶ ایسی ولتاژ ۳۰ ولت
پایه ۷ = ۲۴ وات
پایه ۱۰ = ۳۰ ولت
پایه ۱۲و ۱۱ = ۳۳ ولت
و پایه ۱۳ =۳۲ ولت

فکنم ایسی lm723 فوت نمود
لطفاً نقشه ارسالی پست قبل را مشاهده کنین
سپاس

درود

در مورد مقاومت سری با امیتر توضیح شفافی ندادی
بالاخره الان چند اهمی است؟

سپاس

‌

مقاومت یک کیلو با تغذیه سری شد
۴ تا مقاومت یک اهم بصورت موازی بجای مقاومت 22%اهم جای‌گذاری شد

درود استاد تو پست ۴۱ توضیح دادم متوجه نشدید چون مقاومت 22% اهم گیر نیاوردم با مشورت خودتون بود

سپاس



[غزال]

‌


درود استاد تو پست ۴۱ توضیح دادم متوجه نشدید چون مقاومت 22% اهم گیر نیاوردم با مشورت خودتون بود

سپاس

درود

بله بابت مقاوت امیتر قبلا توضیح دادید اما پنچری امروز با اقدام دیروز درمان نمیشه و در پست مورد اشاره ، اقدام جدید وخلاف اقدام گذشته استنباط کردم ولی اقدام جدیدی نشده و مقاومت سری امیتر ۵ تا یک اهمی موازی است

سپاس



[محیاجان]

درود

بله بابت مقاوت امیتر قبلا توضیح دادید اما پنچری امروز با اقدام دیروز درمان نمیشه و در پست مورد اشاره ، اقدام جدید وخلاف اقدام گذشته استنباط کردم ولی اقدام جدیدی نشده و مقاومت سری امیتر ۵ تا یک اهمی موازی است

سپاس

درود استاد
نقشه تقریبا همون اوامری که فرمودید در حد توان انجام شد
بررسی بفرمایید
موردی نداشت ادامه عیب یابی رو بفرمایید طبق امر اجرا کنم
سپاس



[غزال]

درود استاد
نقشه تقریبا همون اوامری که فرمودید در حد توان انجام شد
بررسی بفرمایید
موردی نداشت ادامه عیب یابی رو بفرمایید طبق امر اجرا کنم
سپاس

مشاهده فایل‌پیوست 170930

درود

با مقایسه دو نقشه فوقانی (نقشه فعلی در نقل قول و کپی پست شما و نقشه قبلی که زیر آن و بالای پست خودم ) بنظر میرسه ما رو گرفتید .
مزاح شایسته ای نبود
حتی یک تغییر یا قطعه جدید یا حتی نقطه ای که به نقشه قبلی اضافه فرمودید اعلام و اشاره فرمایید.

کدامیک از مواردی که در پست ۴۴ تاکید کردم به نقشه اضافه شده
خصوصا معرفی ولوم جریان و ولتاژ و ادامه پایه های این دو ولوم

۱- ولوم ولتاژ و جریان را در نقشه معرفی و کامل کن و پایه هاش رها نباشه .
۲
3-......ولی کاملتر کن خصوصا پایه های Q2 و ولوم ها یعنی تمامی قطعات متصل به پایه های آین ۳ قطعه در نقشه باشه و از قلم نیافته

سپاس
