درود استاد
شرح ایراد دستگاه

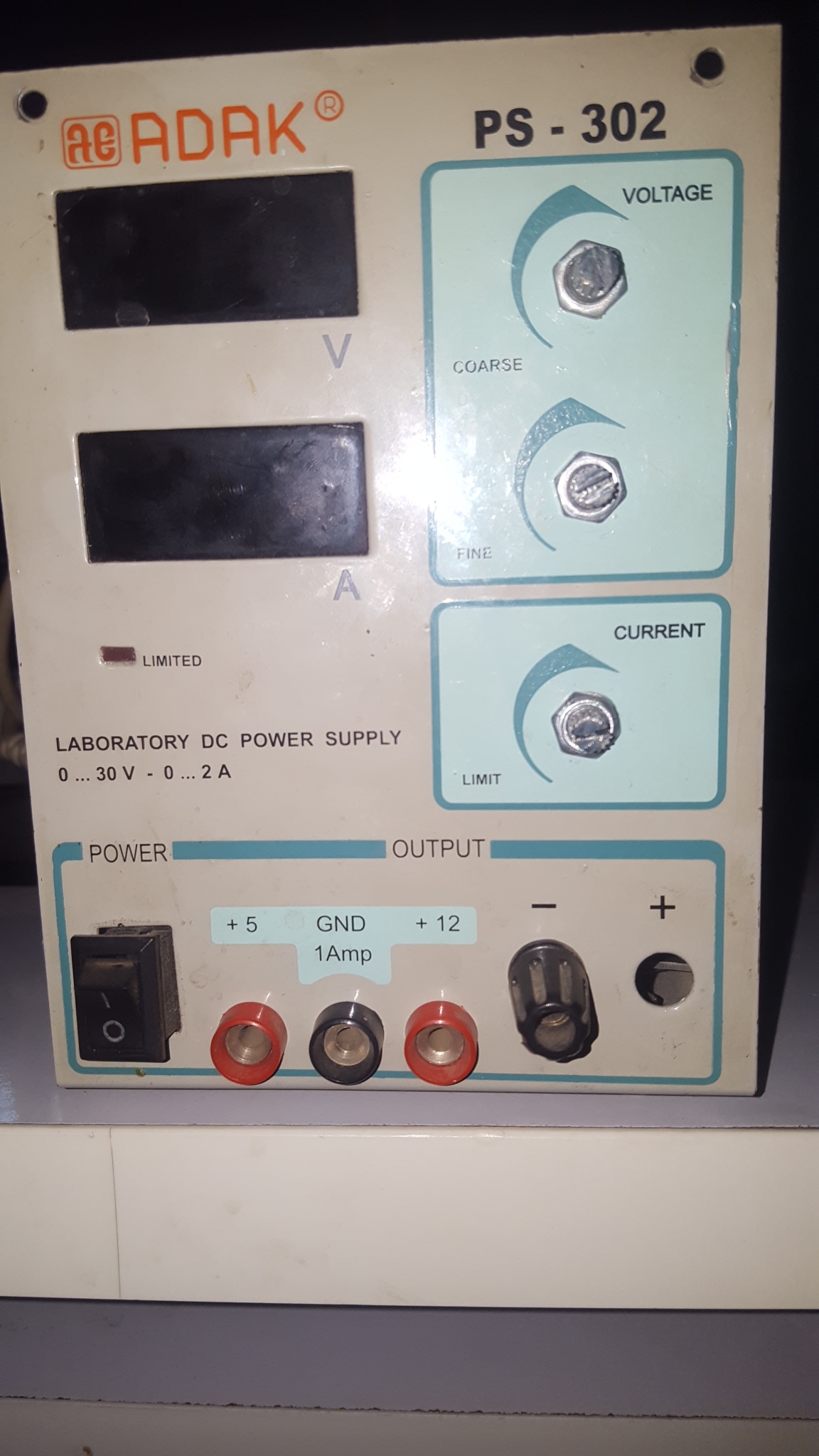

منبع تغذیه اداک مدل ۳۰۲ بعد از اتصالی ولتاژ روی ماکزیمم یعنی ۴۳ ولت گیر کرده و هیچ یک از ولوم ها کار نمیکنن...
پس از بررسی هر دو ترانزیستور 2N3055 و یک مقاومت موازی با کلکتور ترانزیستورها سوخته بود
کارهای انجام شده
جایگزینی دو ترانزیستور2sc5200 بجای ترانزیستورهای 2N3055
تعویض مقاومت که تست کردم خروجی صفر شد که بازم ولوم ها کار نمیکرد

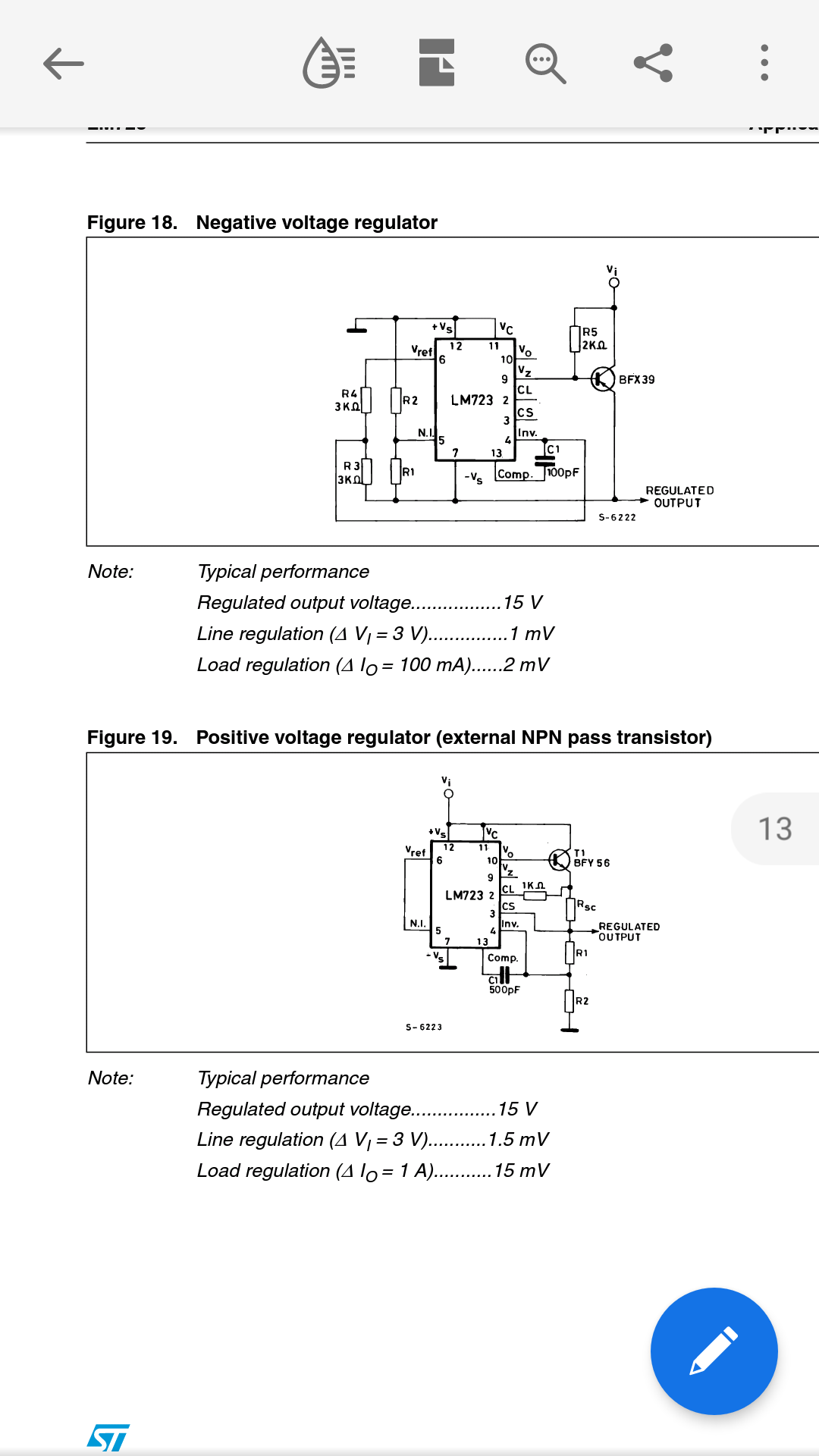

LM723 تست شده (از رو دستگاه سالم برداشتم) گذاشتم که بعد تست آی سی رو سوزوند ...گذاشتم کنار تا با راهنمایی استاد به تعمیر ادامه بدم...
جهت سهولت در امر تعمیربرای هر دو ایسی سوکت گذاشتم
رو کلکتور ۲۴ ولت دارم
پایه ۱۰ یا خروجی صفر ولت
پایه ۱۲ هم ۱۴ ولت
توضیح ...تست های انجام شده بدون ایسی انجام شد
درود
گفتی یک مقاومتی سوخته بود ؟
گزارش مبهم چه ارزشی داره ؟
مبهم تر این بود که میگفتی قطعاتی سوخته بود .
گزارش باید دقیق و کاملا شفاف باشه تا حتی المقدور وقت پاسخگو کمتر صرف بشه و تشویق به پاسخگویی بشه .
تغذیه متعلق بشماست و میخوای یک عمر ازش استفاده کنی بنابرین نقشه های موجود را کامل و تمیز در یک نقشه بکش و علاوه بر استفاده خودت ، بهره ای هم به دیگران برسان .
یک نمونه نقشه مشابه را ببین و سعی کن شبیه نقشه های استاندارد بکشی .
اما اگه میخوای من بکشم متاسفانه چنین دستگاهی ندارم که برات بکشم مضافا که فرصت ندارم.

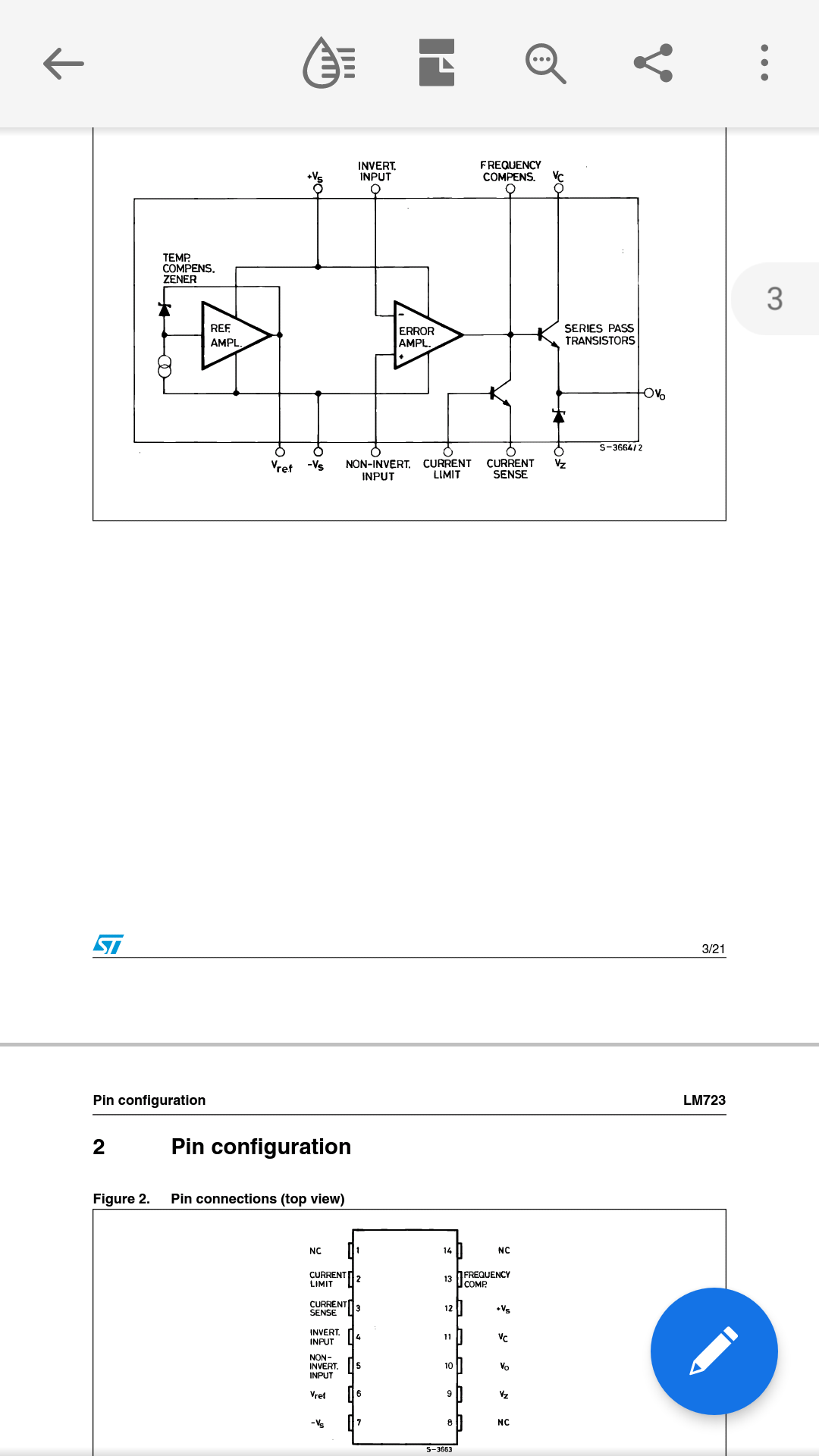

اگر حاضر به تقبل زحمت نقشه نیستی لااقل کل پایه های ۷۲۳ را بکش .
هیچ سوالی را بی پاسخ نگذار و اگه متوجه نشدی مطلع کن تفهیم کنم که پاسخ بدی .
سوختن ۷۲۳ بعیده و احتمالا اتصالی ناخواسته عامل صدمه شده و در هر صورت باید نصب بشه تا قادر به انجام تست باشیم.
۱- قبل از نصب آی سی ببین اهم بین محل پایه ۱۰ آی سی ۷۲۳ و گراند چقدره ؟
اگر حدود صفر اهم بود بند ۲ را اجرا نکن و گزارش کن.
۲- یک مقاومت ۱ کیلو با پایه تغذیه ۳۲۷ موقتا سری کن تا از صدمه پیشگیری کنه و نصب کن .
۳- کدوم مقاومت سوخته بود و چند اهم بود؟
۴- چطور فهمیدی ۷۲۳ را سوزاند ؟
۵- لااقل نقشه کل پایه های ۷۲۳ و قطعات مرتبط به پایه ها را بکش
سپاس
