مشکل: نداشتن ولتاژخروجی فت های اطراف PWM CPU لپ تاپ Chaintech IMO-Desk

[brutalfast]

آهان پس شما از سلف به زمین اتصالی دارید
خوب این را هم نمیشه دقیق گفت که آیا اتصالی دارید یا نه

تست بازر بگیرید اگر زیر 10 اهم هستید اون وقت تست دیود گرفته میشه که اگر اون هم صفر بود میگیم اتصالی وجود داره در غیر اینصورت اتصالی نیست



[hoseyn1258]

با سلام
ولتاژهای درایور فت به شماره ISL6207 CB به شرح زیر می باشند
پایه 2و6و7: 4.97 ولت پایه1و5و8 ولتاژ ندارند

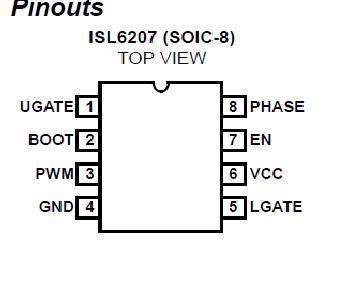

مشاهده فایل‌پیوست 130864

ای سی PWM CPU HIP6301CB
پایه 1-5: 3.45 ولت پایه 11و14و 15 : 2.43 ولت پایه 18: 4.97 ولت دارند
یعنی تمام VID ها و PWM ها ولتاژ دارند

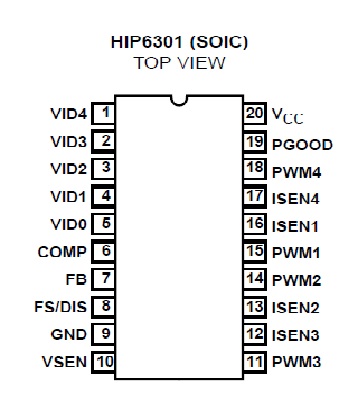

مشاهده فایل‌پیوست 130870

ای سی ای او I/O IT8705F

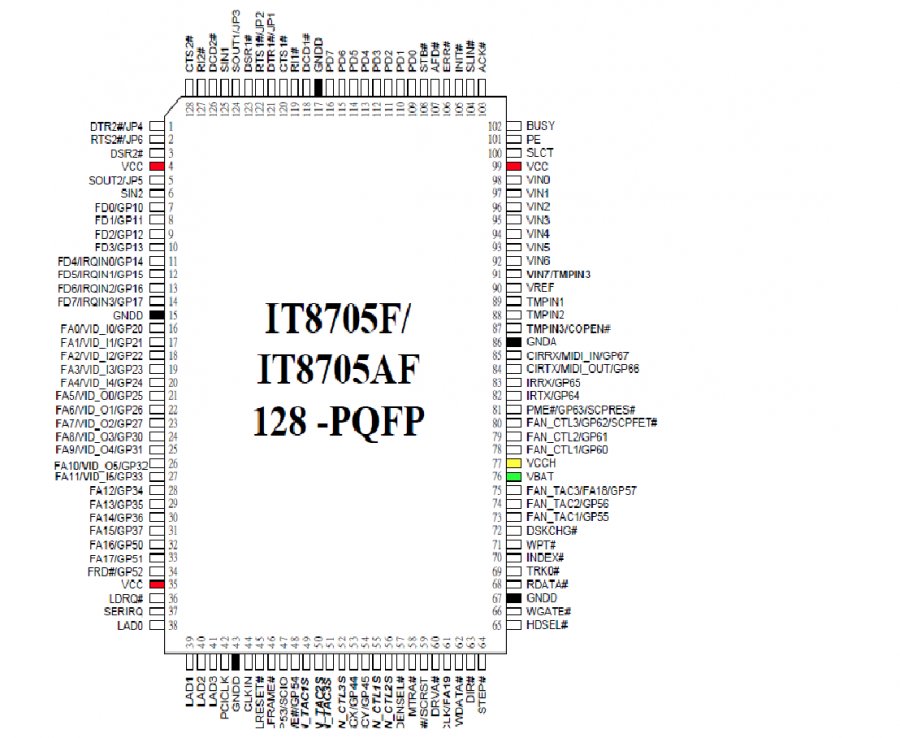

مشاهده فایل‌پیوست 130865
پایه 96: 3.45 پایه 94: 3.11 پاایه 91: 2.96
پایه 4و35و99 :4.97 می باشند
پایه 97: 2.57 در ضمن دو پایه 98و 97 VCORE می باشند که فقطپایه 97 ولتاژ دارد
ممنون میشم راهنمایی بفرمائید

سلام دوست عزیزم

بنده به وضوح در پست شماره 14 همین تاپیک مراحل عیب یابی را عرض کردم
مدیر محترم هم دیتا شیت مربوطه را ضمیمه کردند
اما شما بدون مطالعه دیتا شیت سعی در تعمیر برد نمودید که کار به این همه پست نا فرجام رسید

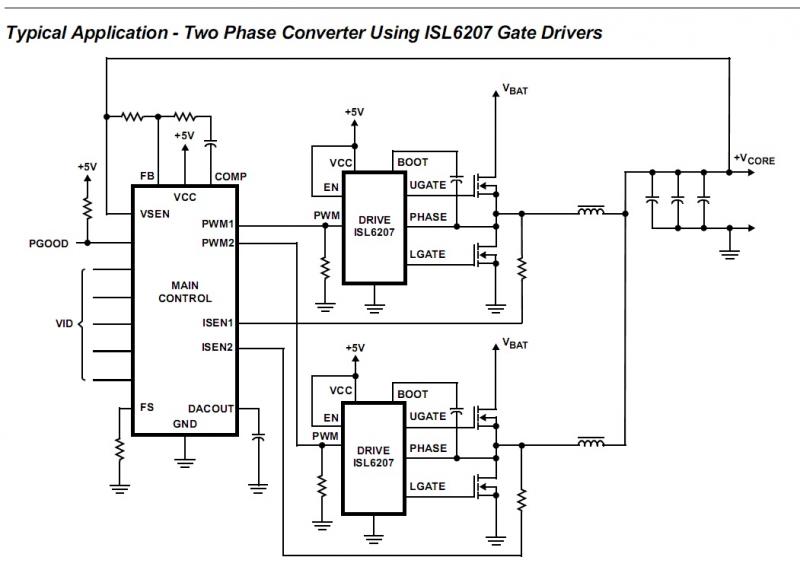

دقت کنید عکس زیر را بنده از همان دیتا شیت ضمیمه می کنم



همانطور که در عکس مشاهده می کنید رابطه بین فتها و ای سی pwm بواسطه ایسی درایور فتها محقق می شود

طبق گزارشی که شما خود در باره پایه های این ایسی (isl6207) دادید پایه شماره 3 که مربوط به ورودی ایسی میشود دارای ولتاژ بوده است
پس ای سی تحریک می شده (توسط پایه 14 و15 pwm)

ای سی PWM CPU HIP6301CB
پایه 1-5: 3.45 ولت پایه 11و14و 15 : 2.43 ولت پایه 18: 4.97 ولت دارند
یعنی تمام VID ها و PWM ها ولتاژ دارند

اما در خروجی ایسی درایور (پایه 1 و 8) هیچ ولتاژی نبوده

ولتاژهای درایور فت به شماره ISL6207 CB به شرح زیر می باشند
پایه 2و6و7: 4.97 ولت پایه1و5و8 ولتاژ ندارند

این یعنی چی ؟؟

یعنی ایسی درایور خراب است!

دوست گرامی و عزیزتر از جان

دیتا شیت خوانی و نقشه خوانی برای تعمیر کار از نان شب واجب تر است
حتما یاد بگیرید

موفق باشید



[MoAlia1]

با سلام دوست گرامی hoseyn1258

خیلی ممنون از راهنمایی شما این درایور فت تو بازار مشابه این را میفرمائید؟



[hoseyn1258]

با سلام دوست گرامی hoseyn1258

خیلی ممنون از راهنمایی شما این درایور فت تو بازار مشابه این را میفرمائید؟

سلام دوست عزیزم

در خصوص تهیه این ای سی به فروشگاه سایت مراجعه کنید اقای زارع
اگر نداشت این لینک هم هست http://www.chipset-ic.com/INTERSIL-ISL6207CB-ISL6207-SOIC-8-ISL62-07CB
و اینhttp://infoparse.ir/products.php?28&cPath=1&sid=e2e80ee22b5b67d757e78d43db49b4ee

اما در خصوص مشابه
بنده از این بابت بی اطلاع هستم یکی دو بار نیازمند به این ای سی شدم که از برد اوراقی گیر اوردم در مادر بردهای گیگا وجود دارد

از نظرات دیگر دوستان در این خصوص هم غافل نباشید

موفق باشید



[MoAlia1]

سلام دوست عزیزم

در خصوص تهیه این ای سی به فروشگاه سایت مراجعه کنید اقای زارع
اگر نداشت این لینک هم هست http://www.chipset-ic.com/INTERSIL-ISL6207CB-ISL6207-SOIC-8-ISL62-07CB
و اینhttp://infoparse.ir/products.php?28&cPath=1&sid=e2e80ee22b5b67d757e78d43db49b4ee

اما در خصوص مشابه
بنده از این بابت بی اطلاع هستم یکی دو بار نیازمند به این ای سی شدم که از برد اوراقی گیر اوردم در مادر بردهای گیگا وجود دارد

از نظرات دیگر دوستان در این خصوص هم غافل نباشید

موفق باشید

با سلام دوست گرامی
خیلی ممنون از شما و تمامی دوستان

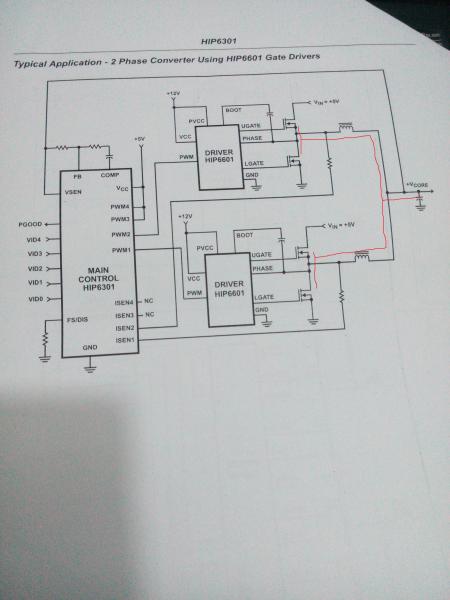

در دیتاشیت فوق پایه pwm1 (ای سی pwm cpu) به پایه سوم (pwm)ای سی درایور وصله که من تست کردم درست بود
اما پایه pwm2(ای سی pwm cpu) باید به پایه سوم (pwm) ای سی درایور دومی وصل باشد که اینطور نیست به جای pwm2 پایه pwm3 وصل می باشد

و دوم اینکه زمانی که ای سی درایور را نیز برداشتم هنوز رابطه دیودی سلف با گراند 0.077 نشان می دهد

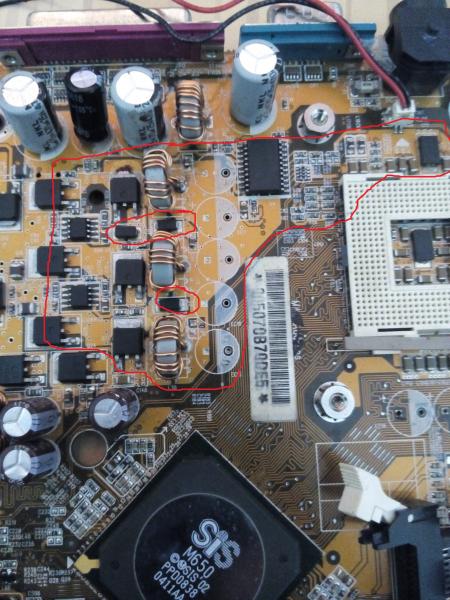

در تصاویر زیر جاهای علامت گذاری شده مشکل اتصالی داشته و قطعات با تست دیودی با گراند مقدار 0.077 نشان می دهند. با اینکه ای سی اصلی و ای سی درایور را جدا نموده ام .



[NPTiak]

سلام دوست عزیز،
علت تفاوتی که در دیتاشیت آی سی با بورد مشاهده میکنید در این است که در این دیتاشیت نحوه عملکرد آی سی برای مادربوردی با 2 و 4 فاز تغذیه تشریح شده اما بورد شما دارای 3 فاز تغذیه است، گمان میکنم آی سی درایور دیگری در قسمت بالا سمت چپ تصویر در پست 55 وجود دارد که البته در این تصویر دیده نمیشود و در تصویر ارسالی شما در پست اول تاپیک هم کیفیت لازم وجود ندارد،فقط یک آی سی 8 پایه دیگر را میتوان در آن محدوده دید ولی ارتباطاتش را خیر،ببینید اون آی سی درایور سوم نیست؟
موفق باشید



[hoseyn1258]

سلام دوست عزیز

در رابطه با این سوال شما

با سلام دوست گرامی
خیلی ممنون از شما و تمامی دوستان

در دیتاشیت فوق پایه pwm1 (ای سی pwm cpu) به پایه سوم (pwm)ای سی درایور وصله که من تست کردم درست بود
اما پایه pwm2(ای سی pwm cpu) باید به پایه سوم (pwm) ای سی درایور دومی وصل باشد که اینطور نیست به جای pwm2 پایه pwm3 وصل می باشد

باید عرض کنم که زیاد مهم نیست مهم اینه که ورودی درایور به خروجی pwm وصل است.

اما در این رابطه

و دوم اینکه زمانی که ای سی درایور را نیز برداشتم هنوز رابطه دیودی سلف با گراند 0.077 نشان می دهد

در تصاویر زیر جاهای علامت گذاری شده مشکل اتصالی داشته و قطعات با تست دیودی با گراند مقدار 0.077 نشان می دهند. با اینکه ای سی اصلی و ای سی درایور را جدا نموده ام .

در این باره باید عرض کنم که این قسمتهایی که مشخص کرده ام تست اتصال کنید در ضمن هنگام تست اون سلف که می فرمایید نباید cpu بر روی سوکت باشد




فتها و خازنها را از روی برد جدا کنید و بعد تست کنید

موفق باشید



[hoseyn1258]

سلام مجدد

یک موضوع دیگر بابت این قضیه

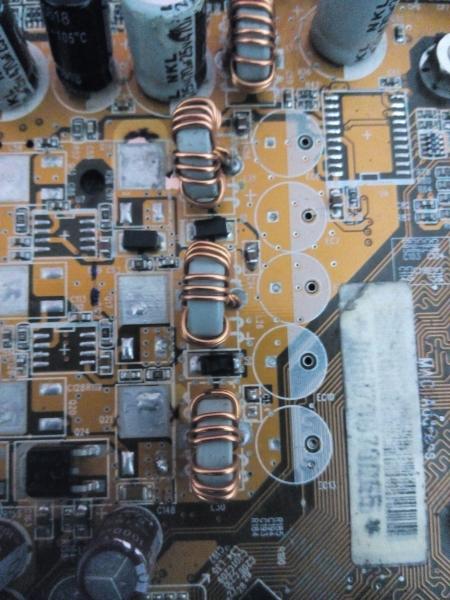

این سلفها که در عکس مشخص است را از مدار خارج کنید

و محل های مشخص شده را با گراند تست اتصال کنید که دقیقا مشخص شود اتصال مربوط به کدام سر سلف است


موفق باشید



[MoAlia1]

سلام دوست عزیز،
علت تفاوتی که در دیتاشیت آی سی با بورد مشاهده میکنید در این است که در این دیتاشیت نحوه عملکرد آی سی برای مادربوردی با 2 و 4 فاز تغذیه تشریح شده اما بورد شما دارای 3 فاز تغذیه است، گمان میکنم آی سی درایور دیگری در قسمت بالا سمت چپ تصویر در پست 55 وجود دارد که البته در این تصویر دیده نمیشود و در تصویر ارسالی شما در پست اول تاپیک هم کیفیت لازم وجود ندارد،فقط یک آی سی 8 پایه دیگر را میتوان در آن محدوده دید ولی ارتباطاتش را خیر،ببینید اون آی سی درایور سوم نیست؟
موفق باشید

با سلام دوست گرامی

ممنون از راهنمایی شما اما اون ای سی درایور فت نیست



[MoAlia1]

سلام دوست عزیز

در رابطه با این سوال شما



باید عرض کنم که زیاد مهم نیست مهم اینه که ورودی درایور به خروجی pwm وصل است.

اما در این رابطه


در این باره باید عرض کنم که این قسمتهایی که مشخص کرده ام تست اتصال کنید در ضمن هنگام تست اون سلف که می فرمایید نباید cpu بر روی سوکت باشد

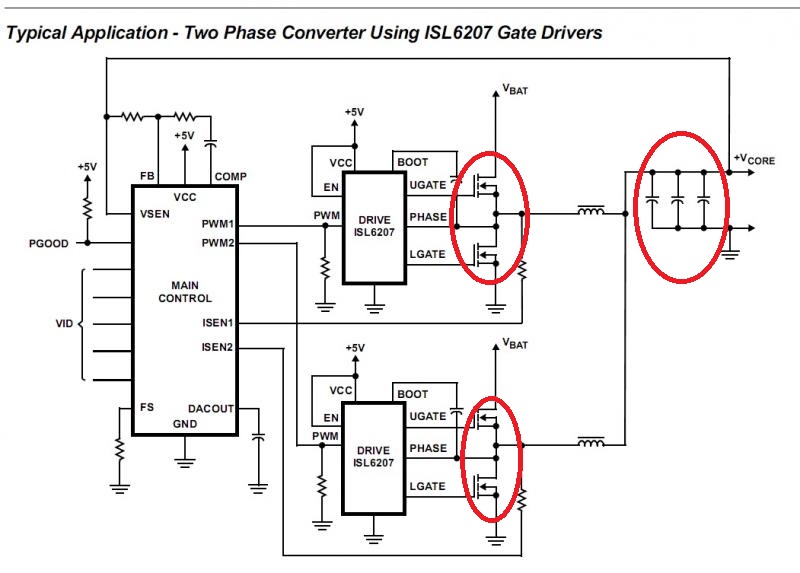

مشاهده فایل‌پیوست 131264

فتها و خازنها را از روی برد جدا کنید و بعد تست کنید

موفق باشید

با سلام دوست گرامی

دقیقا این قسمت هایی که مشخص کردین و خودم مشخض نموده بودم تست کردم و تمامی خازن ها و فت ها رابیرون اورده ام و در زمان تست سی پی یو روی برد قرار ندارد
