فرکانس و ولتاژ رو برای گیت باید داشته باشی...تا سوئیچینگ اتفاق بیفتهروی گیت فرکانسی نیست
فرکانس و ولتاژ رو برای گیت باید داشته باشی...تا سوئیچینگ اتفاق بیفتهروی گیت فرکانسی نیست
چی کار باید انجام بدم ؟فرکانس و ولتاژ رو برای گیت باید داشته باشی...تا سوئیچینگ اتفاق بیفته
برطبق دیتاشیت برو جلو...vcc آیسی ولتاژ رفرنس و پایه گیت داریو....آیسی رو تست گرم بگیر بعد ولتاژ پایه رو اندازه بگیرچی کار باید انجام بدم ؟
کجا رو چک کنم و ولتاژ گیری کنم؟ اصولش چیه؟
میشه با منبع تغذیه متغیر به پایه های 12 و 9 ولتاژ داد یا خطرناکه؟

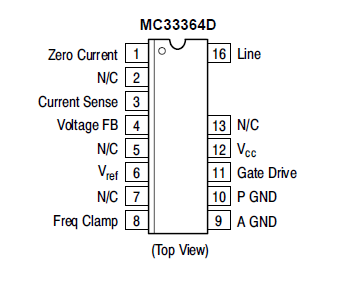

مشاهده فایلپیوست 209857
پایه های 1 و 2 و 3 و 4 و 5 و 6 و 7 و 9 و 10 و 12 صفر ولت هستبرطبق دیتاشیت برو جلو...vcc آیسی ولتاژ رفرنس و پایه گیت داریو....آیسی رو تست گرم بگیر بعد ولتاژ پایه رو اندازه بگیر
پایه های 1 و 2 و 3 و 4 و 5 و 6 و 7 و 9 و 10 و 12 صفر ولت هست
با گزارش ارسالی شما عیب عدم سوئیچ مشخص شدپایه های 1 و 2 و 3 و 4 و 5 و 6 و 7 و 9 و 10 و 12 صفر ولت هست
پایه 8 مقدار 0.024 ولت هست
پایه 11 مقدار 0.022 ولت هست
پایه 13 اول مقدار 0.15 ولت بود متغیر بود و به مرور شروع به کاهش تا 0.02 ولت میشد و اگر پراب بر می داشتی دوباره زیاد میشد و دوباره می ذاشتی شروع به کاهش می کرد هرچه پراب دیرتر می ذاشتی عدد نمایش داده شده در لحظه اول بیشتر بود و با گذاشتن پراب شروع به کاهش می کرد
پایه 16 مقدار 308 ولت بود که البته طبیعیه چون مستقیم از روی برد به مثبت خازن بزرگ وصله
مشکلی به نظرتون میاد؟
مشکل عدم سوئیچ از کجاست یعنی؟با گزارش ارسالی شما عیب عدم سوئیچ مشخص شد
عزیز دیود زنر که عوض شده و تمام قطعات هم تست سرد روی برد انجام دادم و ظاهرا سالمندسلام
با راهنمایی جناب @electronium به نظر میرسه تا حد زیادی مشکل مشخص شده. چرا که ابتدا میبایست تغذیه آیسی MC33346D تامین بشه؛ یعنی ولتاژ VCC روی پایه 12و GND روی پایه 9 رو باید داشته باشید. این امر همانطور که خود شما در پست ۱ اشاره فرمودید؛ به مدار تامین ولتاژ ایسی برمیگرده (مسیر دیود زنر ZD6k و هر آنچه در این مسیر است)
اما چند نکته درخصوص فرمایشات شما به نظر میرسه.
۱- پایههای ۲ و ۵ و ۷ و ۱۳ N/C هست. یعنی از داخل آیسی به هیچجا ارتباط نداره. لذا به نظر میرسه اگر ولتاژی هم روی اونها دریافت میکنید؛ یا کاذب هست و یا بر اثر خطا.

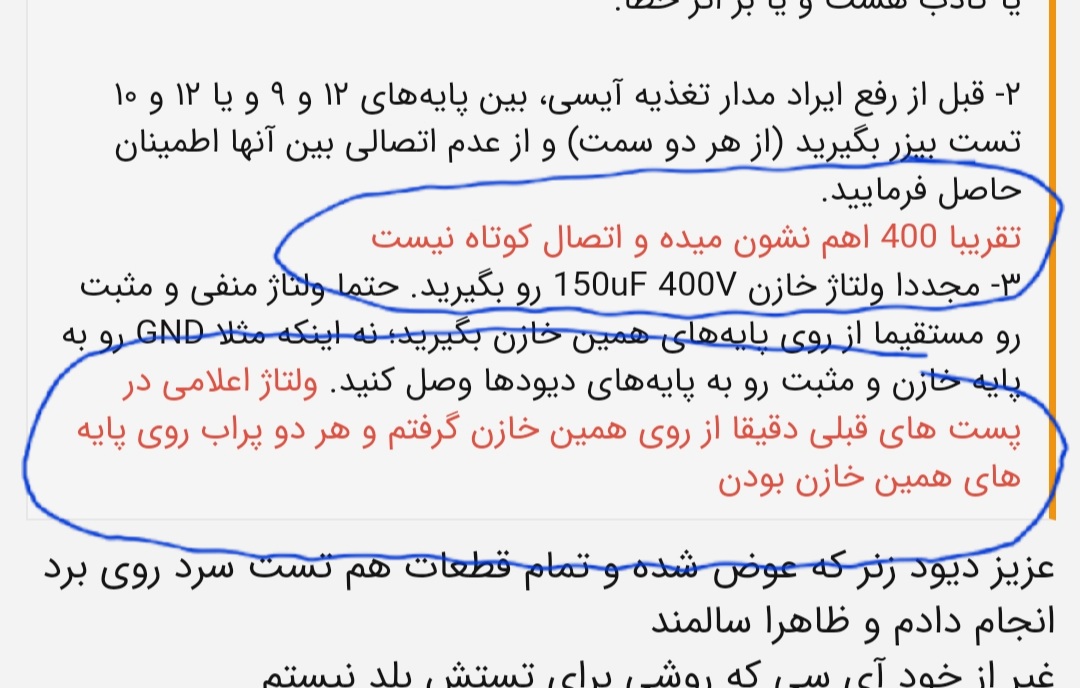

۲- قبل از رفع ایراد مدار تغذیه آیسی، بین پایههای ۱۲ و ۹ و یا ۱۲ و ۱۰ تست بیزر بگیرید (از هر دو سمت) و از عدم اتصالی بین آنها اطمینان حاصل فرمایید.
تقریبا 400 اهم نشون میده و اتصال کوتاه نیست
۳- مجددا ولتاژ خازن 150uF 400V رو بگیرید. حتما ولتاژ منفی و مثبت رو مستقیما از روی پایههای همین خازن بگیرید؛ نه اینکه مثلا GND رو به پایه خازن و مثبت رو به پایههای دیودها وصل کنید. ولتاژ اعلامی در پست های قبلی دقیقا از روی همین خازن گرفتم و هر دو پراب روی پایه های همین خازن بودن
مشکل عدم سوئیچ از کجاست یعنی؟
عزیز دیود زنر که عوض شده و تمام قطعات هم تست سرد روی برد انجام دادم و ظاهرا سالمند
غیر از خود آی سی که روشی برای تستش بلد نیستم
دیگه نمی دونم چی کار باید بکنم
سلام

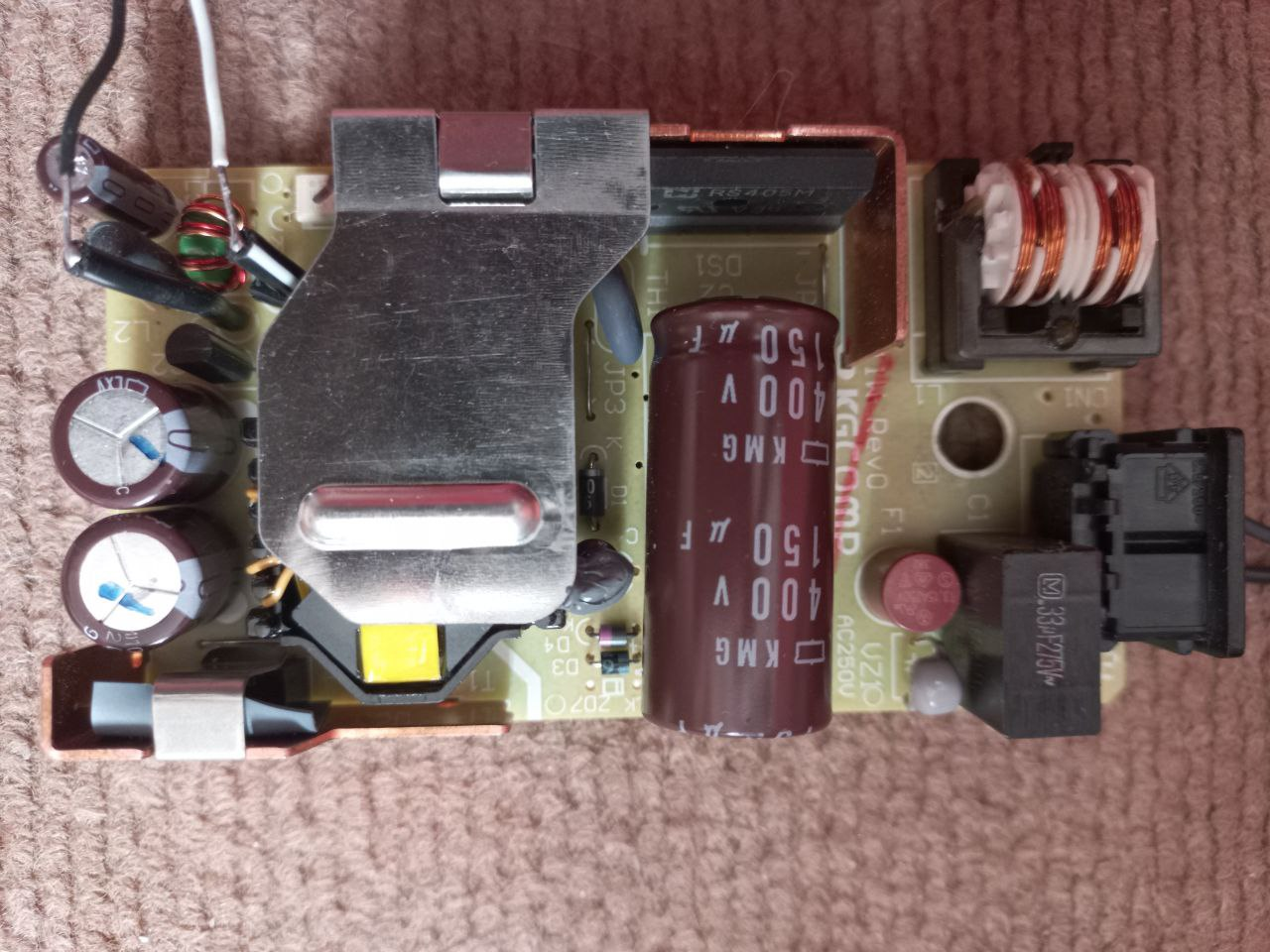

یک آداپتور یاماها ۱۶ ولت هست که اصلا خروجی نداره ولی روی خازن بزرگ ۳۱۰ ولت هست لامپ تست یک لحظه به برق می زنی روشن میشه
نکته جالب اینه که وقتی از برق قطعش می کنم تا خازن بزرگ تخلیه نکنم خودش اصلا تخلیه نمیشه
شماره آی سی mc33364d و قدیمی هست
مشاهده فایلپیوست 209370
مشاهده فایلپیوست 209371

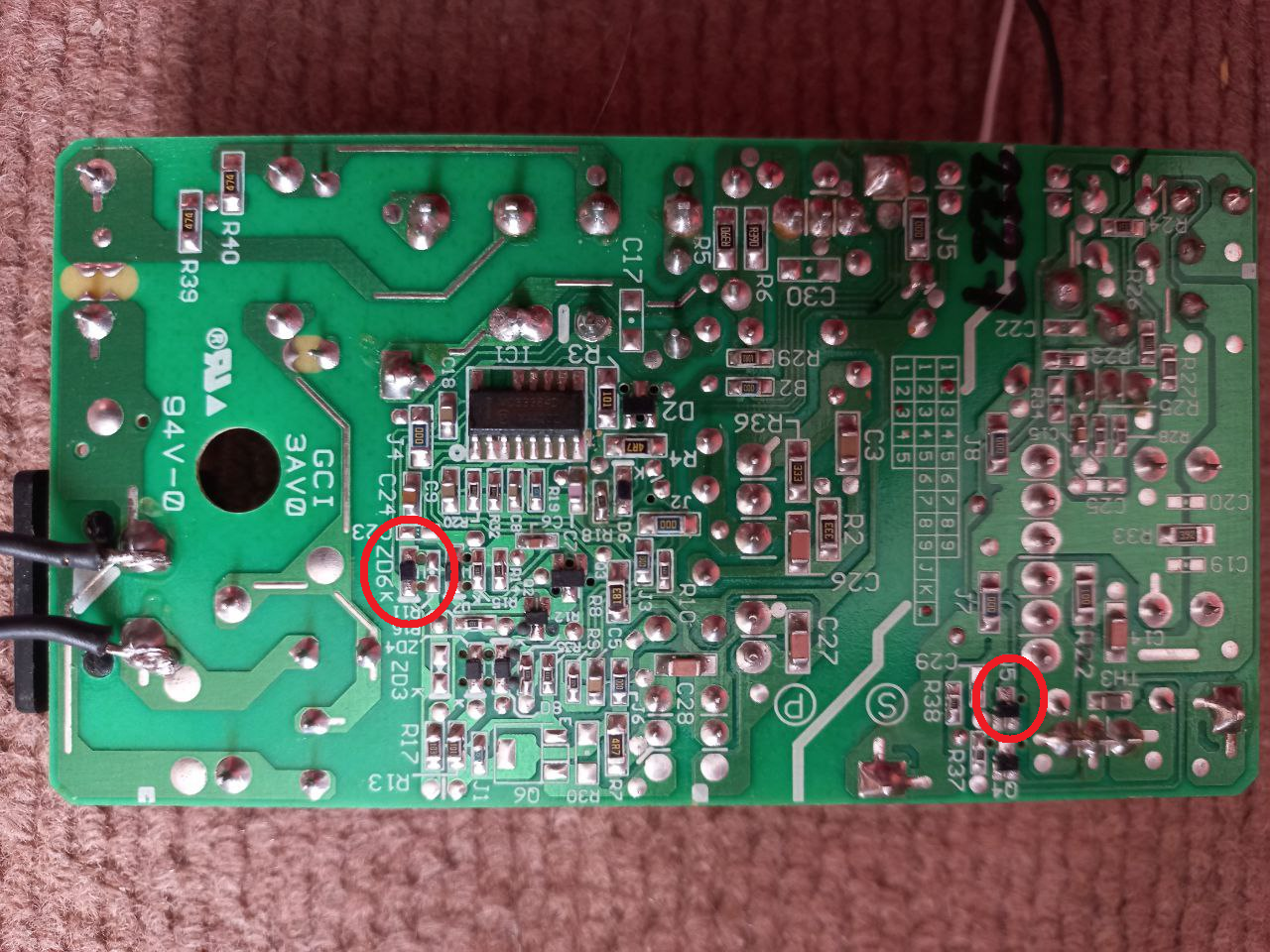

چیزی که خودم فهمیدم اون دیود زنر شماره 6 تقریبا اتصال کوتاه هست
و اون ترانزیستور Q5 هم اعداد عجیبی در حالت تست دیود مولتی متر در خارج بورد نشون میده 2.7 نشون میده به جای 0.7
متاسفانه با اینکه آداپتور برند معروف و پدر مادر داری هست هیچ نقشه ای در اینترنت موجود نیست و عددی هم روی این دو قطعه موجود نیست
مشاهده فایلپیوست 209372
سلام بر استاد گرانقدردرود
برای اندازهگیری ولتاژ پایههای آیسی باید پروب مشکی ولتمتر را به گراند مناسب یعنی به پایه منفی خازن بزرگ متصل کنی.
ولی قطعا به منفی خروجی تغذیه متصل کردی که ولتاژهای غیرعادی اعلام میکنی و معمولا این اشتباه اتفاق میافته.
و اتفاقا تاپیک زیر را برای تشخیص گراندهای مناسب اختصاص دادم.
موضوع 'پیدا کردن بدنه ( یا شاسی یا گراند) برای اتصال به پروب مشکی ولتمتر' https://www.irantk.ir/threads/پیدا-کردن-بدنه-یا-شاسی-یا-گراند-برای-اتصال-به-پروب-مشکی-ولتمتر.53608/

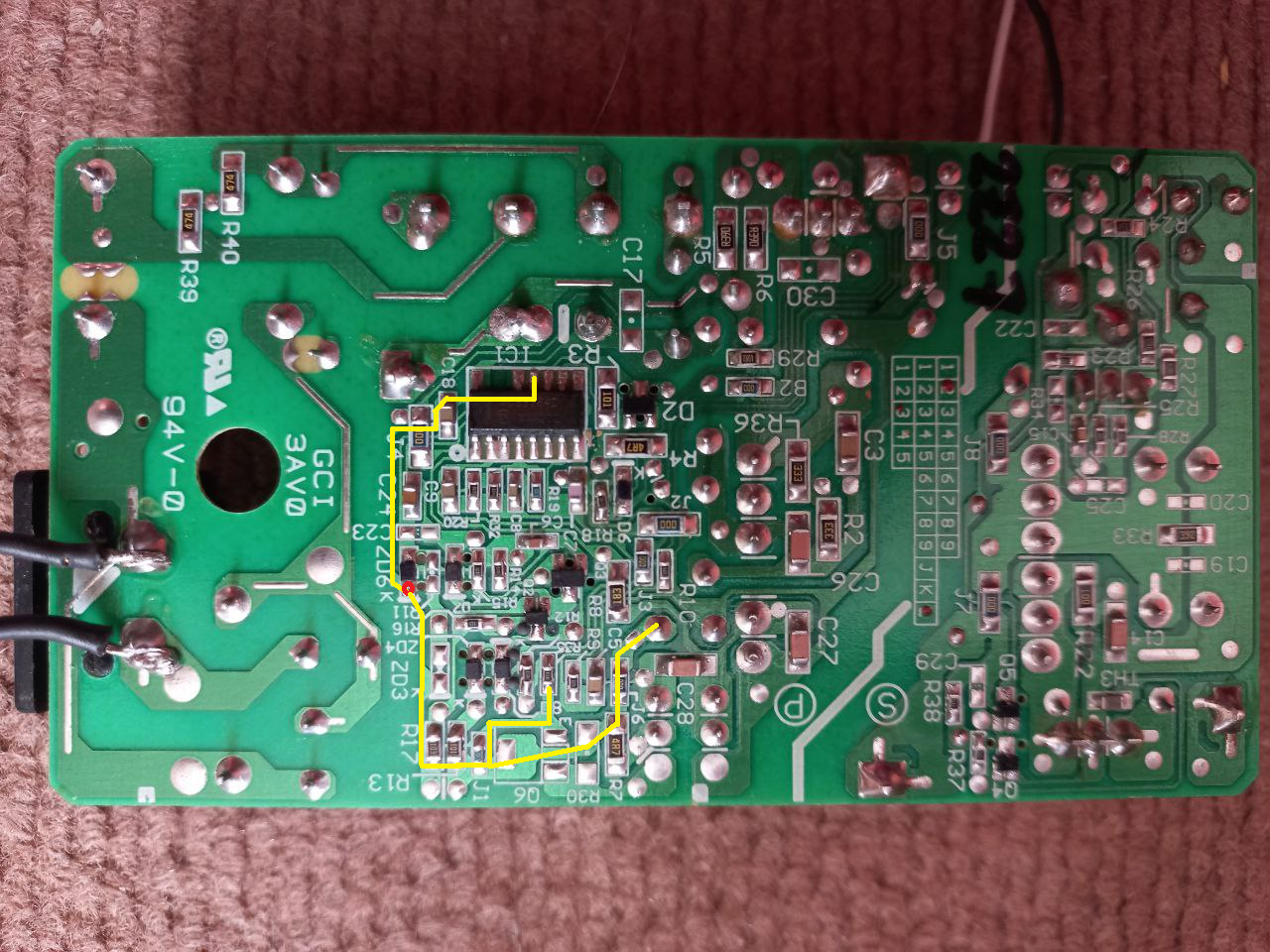

کاتدش به پایه 12 ای سی و مثبت خازن الکترولیت راه انداز C4 و R13 و R17 و J1 و R35 و R7 و J6 و C18 وصلهثانیا زینری که سوخته به چه قطعاتی مرتبط است؟

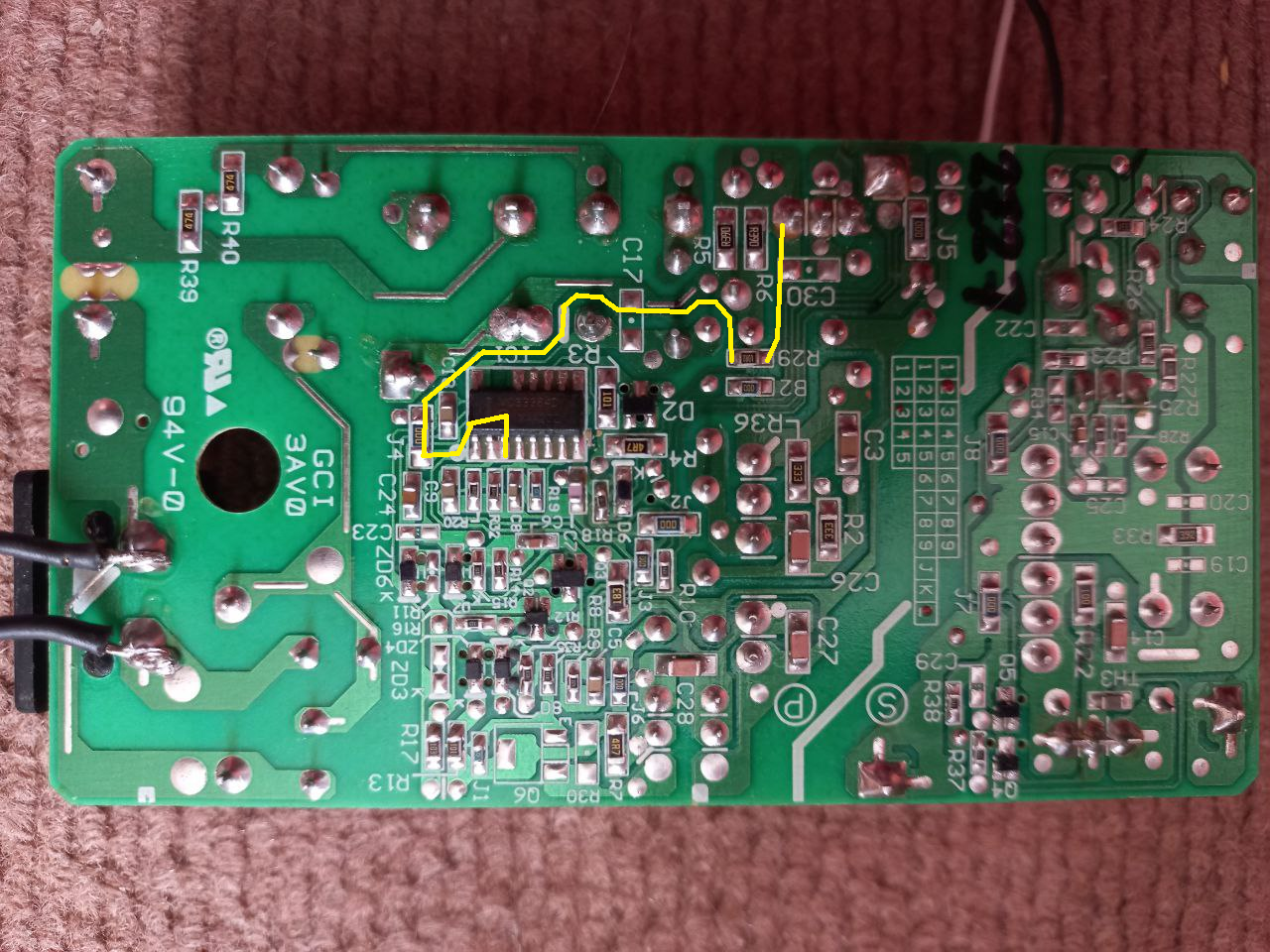

پایه 3 آی سی از طریق 10اهم = R29 به سورس ماسفت FSL9N60A وصله۱- پایه ۳ آی سی به یک فت قدرت متصله .
این فت را تست کن احتمالا سوخته.
اگر از نحوه تست فت مطلع نیستی اشکالی نداره یک فت مشابه موقتا جایگزین و تست کن ببین درست شد.
پایه 12 از طریق مقاومت R7 به یک دیود دیپ D3 وصله که دیود با آزاد کردن یک پایه تست گرفتم و سالم بود۲- پایه ۱۲ از طریق مقاومت و یا مستقیما به کاتد یک دیود متصله .
این دیود را تست کن .
