معرفي آي سي هاي كاربردي

[gadraj]

معرفي ايسي 4047

با سلام :

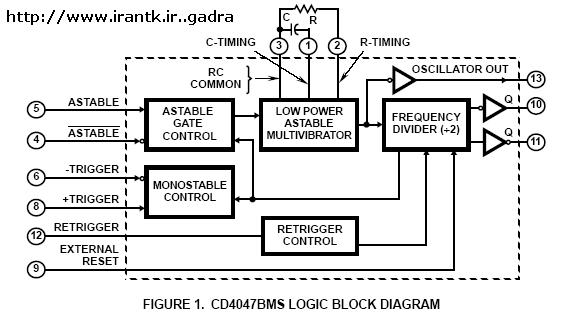

معرفي ايسي سي ماس به شماره : cd40474 :
: CD4047 - CMOS Low-Power Monostable/Astable Multivibrator - Intersil Corporation
ايسي فوق يك مونو استابل و يك ملتي ويبراتور استابل با يك تقسيم كننده بر دو ميباشد .
اين ايسي در محل هايي كه نياز به توليد فركانس {اوسيلاتور } و كنترلي روي فركانس توليد شده نياز هست مورد استفاده قرار دارد مثل قسمت اوسيلاتور يك مبدل ولتاژ باتري به جريان متناوب {اينورتر ها } و.....

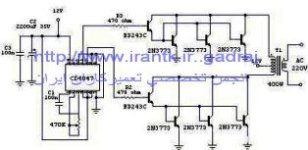

ديتا شيت و نقشه كاربردي يك مدار 400 واتي از باتري 12 ولتي از اين ايسي را مشاهده كنيد :
[hide] مشاهده فایل‌پیوست 4992_CD4047_ile_400W_dcac_konvertr2_1.rarمشاهده فایل‌پیوست datasheet.pdf[/hide]

با تشكر .
موفق باشيد .



[gadraj]

سنسور acs712 براي جريان {پريز هوشمند }

با سلام :
سنسور به شماره ACS712 به تنهايي قادر است جريان عبوري از سيمي را تشخيص و در خروجي خود يك ولتاژ low/hi توليد كند اين سنسور كه از اثر هال تبعيت ميكند داراي دو نقطه {گپ } يا شكاف ميباشد كه با عبور يك سيم حاوي جريان الكتريسته از ان قادر است تشخيص جريان جاري در سيم را اشكار كرده و در خروجي پايه 7 خود يك ولتاژ {معمولا صفر الي 5 ولت } را ارايه دهد در صورت نياز به تحريك يك رله 5 ولتي بايد از يك تقويت كننده {بافر } خروجي طبق شكل ضميمه استفاده كرده و از كنتاكت هاي رله فوق مداري را فعال يا غير فعال كنيد .
كاربردي ترين محل اين قطعه در پريز هاي برق هوشمند و روبات ها و .... ميباشد .
براي استفاده در پريز برق هوشمند كافيست كه يكي از سيم هاي برق پريز مورد نظر را از لبه حساس {گپ يا شكاف پين 1.2 و 3.4 } قطعه فوق عبور داده و با تقويت خروجي ان در نهايت رله اي جريان برق را قطع يا وصل كند .
توضيح كار كرد بدين صورت كه با وارد كردن دوشاخه برق به پريز مربوطه و عبور جرياني از سيم {بين پين هاي 1.2 و 3.4 } رله فعال و كنتاكت هاي ان برق پريز را كنترل ميكند .
با تشكر .
موفق باشيد .



[gadraj]

معرفي چيپ اس جي sg44

با سلام :
چيپ sg4 جنراتوري هست كه ميتواند صداهاي مختلفي براي الارم و اسباب بازي ها و روبات هاي الكترونيكي توليد صدا كند .
كاتالوگ و شماتيكي از اين چيپ معرفي ميشود .
دانلود كنيد .
با تشكر .
موفق باشيد .



[farhadgowgan]

با سلام به اقایی رجبی وسباس از زحمات ایشان و همکار گرامی!



[ورداده]

پاسخ : معرفي اي سي cmos cd4060

سلام لطف کنید ایسی ka 7632 رادر یک مدار قرارداده و کار هر یک از pin های انرا توضیح داده بااحترام وتشکر



[saye2]

قسمت معرفي آي سي ها واقعا ارزشمند ه .اززحمات شما بسيار سپاسگذارم.خسته نباشيد.



[gadraj]

پاسخ : معرفي اي سي cmos cd4060

سلام لطف کنید ایسی ka 7632 رادر یک مدار قرارداده و کار هر یک از pin های انرا توضیح داده بااحترام وتشکر

با سلام :
سری ایسی های ka 7632و 7633 الی ..... رگولاتور ولتاژ با خروجی چند گانه و ورودی های مختلف میباشند معمولا در تهیه ولتاژهای مصرفی دستگاه های الکترونیکی بخصوص صوتی و تصویری مثل تلویزیون و... کاربرد دارند این سری رگولاتورها دارای پایه محدود کننده جریان بیش از حد و همچنین ولتاژ خروجی برای 3.3 ولت و 5 ولت و 8 ولت و 9 ولت ... دارند همچنین پایه ای برای ON/OFF , ریست و.... برای نمونه {ka 7632 } :
[hide] [/hide][hide][/hide][hide][/hide][hide]مشاهده فایل‌پیوست KA7632.pdf[/hide]

پایه های 1 و 2 ولتاژ های ورودی { معمولا 1 مستقیم تا 12ولت و 2 توسط مقاومت سنس جریان } و 8 و 9 و 10 به ترتیب ولتاژ های خروجی و بقیه پایه های کنترلی با سطح لاجیک TTL 0 ~ 5 می باشند برای دسترسی به سایر نقشه های کاربردی به شماتیک تلویزیون های ال جی { مثل MC84} و .... مراجعه نمایید .
موفق باشید .



[aamirr00]

پاسخ : معرفي ايسي 4047

با سلام :
معرفي ايسي سي ماس به شماره : cd40474 :
: CD4047 - CMOS Low-Power Monostable/Astable Multivibrator - Intersil Corporation
ايسي فوق يك مونو استابل و يك ملتي ويبراتور استابل با يك تقسيم كننده بر دو ميباشد .
اين ايسي در محل هايي كه نياز به توليد فركانس {اوسيلاتور } و كنترلي روي فركانس توليد شده نياز هست مورد استفاده قرار دارد مثل قسمت اوسيلاتور يك مبدل ولتاژ باتري به جريان متناوب {اينورتر ها } و.....
ديتا شيت و نقشه كاربردي يك مدار 400 واتي از باتري 12 ولتي از اين ايسي را مشاهده كنيد :
با تشكر .
موفق باشيد .

سلام
ببخشید میشه بجای این ای سی از ای سی معادل دیگه ای برای مدار اینورتر استفاده کرد؟
چون برای شبیه سازی تو pspice این ای سی وجود نداره!



[gadraj]

پاسخ : معرفي ايسي 4047

سلام
ببخشید میشه بجای این ای سی از ای سی معادل دیگه ای برای مدار اینورتر استفاده کرد؟
چون برای شبیه سازی تو pspice این ای سی وجود نداره!

با سلام :
معادل دقیق که نمیشه اما میتونید با تغییراتی از نوع ایسی های 5ولتی TTL با شماره 74121 نیز استفاده کنید .
برای اطلاعات بیشتر به دیتا شیت ان مراجعه کنید .
موفق باشید .



[aamirr00]

پاسخ : معرفي اي سي رگولاتور سويچينگ l7940a

با سلام :
اي سي رگولاتور سويچينگ به شماره la7940a يك هايبريد كامل و پرتواني براي مدارات تغذيه كنترل شونده نوع سويچنگ كه از 0الي 50 ولت را با جرياني بيش از تا 10 امپر پشتيباني ميكند كه امروزا طراحان مدارات تغذيه سويچينگ (خانگي و صنعتي ) را با مونتاژ مدارات فوق در بازار تجارت الكترونيك مشغول كرده است با توجه به اهميت موضوع براي علاقمندان توليد اينگونه مدارات فايل ضميمه اي اپلود ميكنم كه حاوي مثالهايي با فرمولهاي عملي براي مونتاژ ساده و راحتي از اين مدارات (خودتان ميتوانيد ولتاژ و جريان خروجي انتخاب و به راحتي محاسبه كنيد ) ميباشد
فايل پيوستي را دانلود و با انواع مدارات همراه با pcb اماده ودر سطح ولتاژهاي خروجي مختلف استفاده كنيد .
( در نمونه اي كه براي خودم مونتاژكردم نتيجه بسيار عالي بود 0 الي 42 ولت 10 امپر----)
با تشكر .
موفق باشيد .

سلام عزیز میشه مدار این سوئپینگ 0 تا 50 ولت 10 امپریو واسم بفرستی؟
