معرفی ایسی های ضبط صدا

با سلام :
معرفی ایسی isd4004 :
ای سی ISD4004 که با مدت زمان ۸ دقیقه و ۱۶ دقیقه ان در بازار موجود می باشد که بهترین کیفیت را ای سی ISD4004 با مدت زمان ۸ دقیقه را دارد. از مزایای مهم ای سی می توان به زیاد بودن زمان ضبط و قابلیت تقسیم بندی حافظه به طور دلخواه می باشد که می توان در هر لحظه به قسمت مورد دلخواه در ای سی دسترسی داشت:
البته برای استفاده حرفه ای از این ای سی حتما باید از میکرو استفاده نمود . چون برای ارتباط به ای سی ضبط صوت باید از پروتکل SPI استفاده نمود ولی نقشه خیلی ساده و کاربردی از این ایسی را میزارم که امیدوارم براتون مفید واقع بشه جزییات در متن شماتیک شرح داده شده است :
دانلود فرمایید :
[hide] مشاهده فایل‌پیوست isd4004.rar[/hide]
با تشکر .
موفق باشید .



[gadraj]

معرفی ایسی هایبرید tr1001 مازول گیرنده و فرستنده

با سلام :
ایسی TR1001 به تنهایی یک هایبرید (چیپ .ماژول ) میباشد که شامل فرستنده و گیرنده با 3.3 ولتاز کاری میباشد .
این هایبرید در اکثر مدارات کنترلی و ریموت کنترل و..... کاربرد عمومی دارد که با توجه به اهمیت کاربری در این تاپیک خدمت دوستان معرفی میکنم .
دیتاشیت انرا دانلود ومطالعه فرمایید ؟
[hide] مشاهده فایل‌پیوست tr1001.pdf[/hide]
با تشکر .
موفق باشید .



[gadraj]

انميشين براي درك بهتري از cd4017

با سلام :
فايل ضميمه {انیمیشن } را دانلود و با اكروبات 6 به بالا باز كنيد تا درك بهتري از اصول كاركرد ايسي مشهور cd4017 داشته باشيد .
با كليك بر شكلك روي پين 15 ايسي ريست و با كليك بر شكلك ادمك واقع روي پين 13 اي توقف ميشود .
كلاك ورودي توسط يك كليد (شكلك مجازي ) بجاي اوسيلاتور در نظر گرفته شده است . تغيير خروجي ها به اذاي هر تغيير در كلاك دقيقا مشخص ميباشد . خيلي جالب ..
[hide] مشاهده فایل‌پیوست CHIP DATA.pdf[/hide]
با تشكر .
موفق باشيد ./



[gadraj]

معرفي ايسي cd 4081

با سلام :

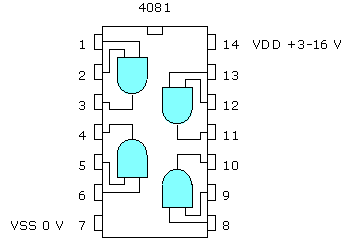

ايسي موسفيت ديجيتال به شماره cd4081 يك ايسي ميباشد كه در داخل خود تعداد 4 عدد گيت مستقل و مشهور and { اند } دو ورودي دارد شما ميتوانيد از تركيب و ارايش اين گيت ها طبق نمونه هاي ارايه شده يك يا چند گيت با ورودي n {دلخواه } را بدست اورديد .
ساده ترين موردي كه ميتوان براي بكار گيري اين ايسي مثال زد فقط به توسط يك عدد از اين ايسي مداري مونتاژ كنيد كه كنترل سه فاز را به عهده گرفته و با قطع هر كدام يا يكي از فاز هاي برق شهر رله اي را فعال كرده و از كنتاكت هاي ان (مثلا موتور سه فاز را خاموش يا روشن كنيد ) .
براي اينكار شما بايد توسط سه عدد مقاومت 220 كيلويي معمولي {طرف برق شهر } كه در سر ان طرف هركدام يك عدد ديود 1N4007 به موازات يك ديود زينر 12 ولتي ديگر {به ايسي وصل ميشود } را به ورودي هر يك از سه ورودي گيت كه ساخته ايد و خروجي انرا توسط يك ترانزيستور تقويت جريان كرده و به رله 12 ولتي اعمال كنيد در اين صورت چنانچه هر سه فاز R - S - T موجود باشند رله تحريك خواهد شد ولي با قطع شدن هر يكي از فاز ها (حتي با قطع شدن دو فاز ) خروجي ايسي صفر شده و رله قطع خواهد شد .
[hide] [/hide]
مسلما استفاده هاي پيچيده تري از اين ايسي ميتوان در نظر گرفت كه بستگي به نياز و علاقه كاربر دارد . مثل جمع كننده ها و ......
با تشكر .
موفق باشيد .



[gadraj]

معرفي ايسي كدر وديكودر pt 2260 xx

با سلام :
ايسي هاي ديكودر در حين سادگي كارايي جالب و مهمتري دارند در اين پست قصد دارم از سري خانواده pt2260xx براي اشنايي شما مقالاتي تقديم كنم :

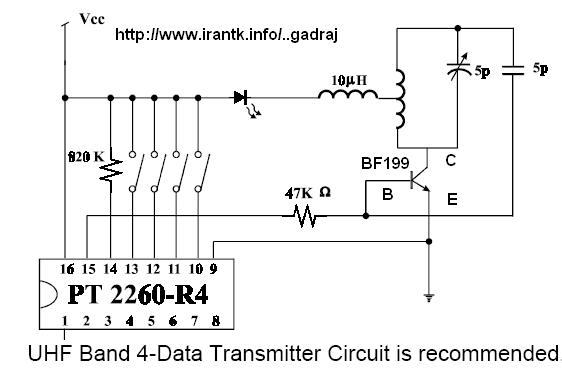

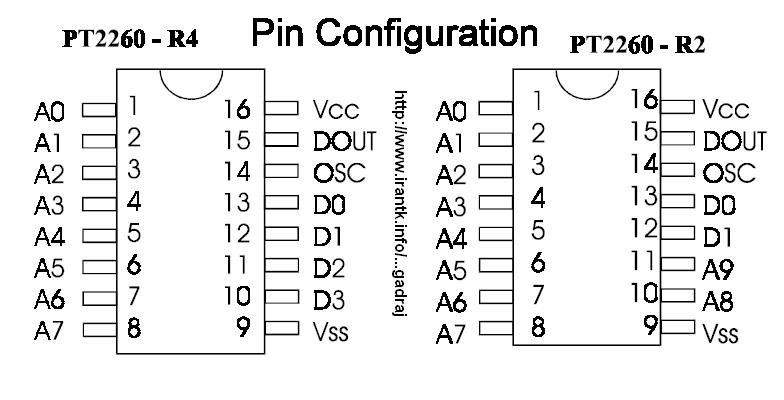

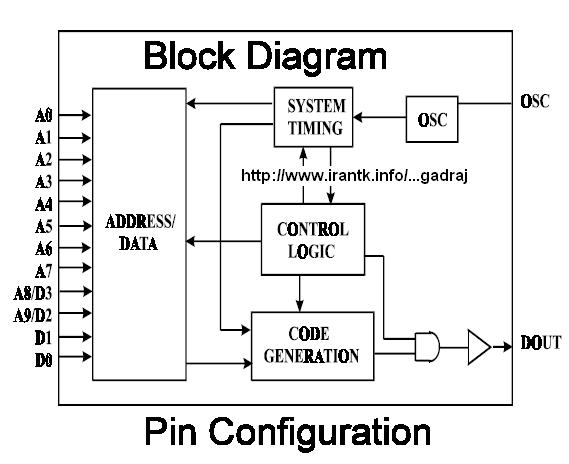

اين ايسي {pt 2260 } همانطور كه در شكل هاي زير مشاهده ميكنيد توسط 12 پين ورودي و يك پين به عنوان اوسيلاتور و يك خروجي به همراه دوپين تغذيه خودش يك كودر و ديكودر كامل ميباشد .
براي استفاده كدبندي توسط اين ايسي كافيست كه پين هاي فوق را (كد و ديكدينگ طبق شكل ) يكي يكي يا هر كدام را به دلخواه يا به خط تغذيه منفي و يا به خط تغذيه مثبت وصل كنيد توجه كنيد كه بايد مدار فرستنده و گيرنده از نظر كدينگ حتما بايد سينكرون باشند بين معني كه هر پين كه در فرستنده به خط مثبت يا منفي وصل شده حتما در گيرنده نيز مراعات يكسان شوند .
[hide] [/hide]
از سري اين خانواده ايسي ها مقالات ديگر و كاملتري در همين تاپيك تقديم خواهد شد .
با تشكر .
موفق باشيد .



[gadraj]

معرفي ايسي هاي راه انداز led با MC34063

با سلام :
ايسي مشهور به شماره MC34063 يك راه انداز LED با جرياني حدود 350 ميلي امپر در 12 ولت DC ميباشد در اين ايسي با توجه به مدارات داخلي كه داراي اوسيلاتوري كه در محدوده 40 كيلو هرتز نوسان ميكند (با توجه به ظرفيت خازن و مقاومت تعيين كننده فركانس ) شما قادر خواهد ساخت كه يك LED را بدون دغدغه با يك ولتاژ 12 ولت باتري و حتي با ولتاژ يكسوشده بدون ريپل گيري (بدون خازن صافي ) LED فوق را با مناسبترين جريان تحريك و روشن نمايد در صورتيكه ازتعداد بيشتري LED استفاده ميكنيد با توجه به نقشه هايي كه اپلود ميشود ميتوانيد استفاده كنيد .
( معمول ترين كاربرد اين ايسي در چراغ هاي هالوژني كه از ال اي دي استفاده ميكنند در اتومبيل و چراغ قوه دستي و ..... تزييني و.... ) :
به چند مدار قابل استفاده از اين ايسي را مشاهده ميكنيد .
ابتدا ليست قطعات مصرفي :

U1 1
IC, Current-Mode
Controller Dip 8 ON Semi MC34063AP1
U2 1 White LumiLED Star Luxeon LXHL-MWIC
U3 1 White LumiLED Star Luxeon LXHL-MWIC
U4 1 White LumiLED Star Luxeon LXHL-MWIC
D1 1 Diode 50V 1A DO-41 ON Semi 1N4001
D2 1 Diode 50V 1A DO-41 ON Semi 1N4001
D3 1 Diode 50V 1A DO-41 ON Semi 1N4001
D4 1 Diode 50V 1A DO-41 ON Semi 1N4001
D5 1 Diode 20V Schottky DO-41 ON Semi 1N5817
C1 1 Capacitor 100uf Leaded Panasonic EEU-FC1H101
C2 1 Capacitor 470 pf Leaded Kemet C315C471K1G5CA
C3 1 Capacitor 100 uf Leaded Panasonic EEU-FC1H101
C4 1 Capacitor 1uF Leaded B.C.
BC1151CTND
C5 1 Capacitor .1uF Leaded Kemet C320C104K5R5CA 399-2054-ND
R1 1 Resistor 0.33 ohm Ohmite 41FR33-ND
R2 1 Resistor .1 ohm Dale LV4-1-0.1-1%
R3 1 Resistor 67 K ohm YAGEO
66.5KXBKND
R4 1 Resistor 3.6 ohm Panasonic
P3.6W-1BKND
R5 1 Resistor 10K ohm YAGEO
10.0KXBKND
L1 1 Inductor 100 uh Talema SWC-3.0-150 TE2024-ND​

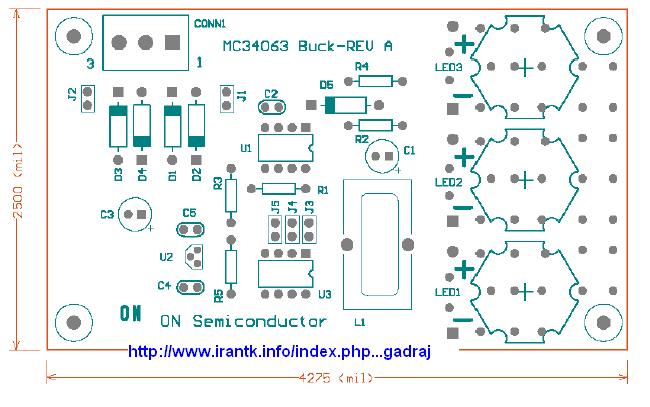

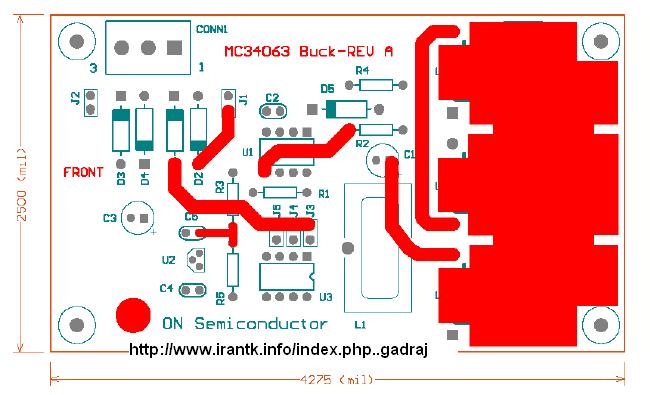

PCB 1 MC34063 BUCK REV A​

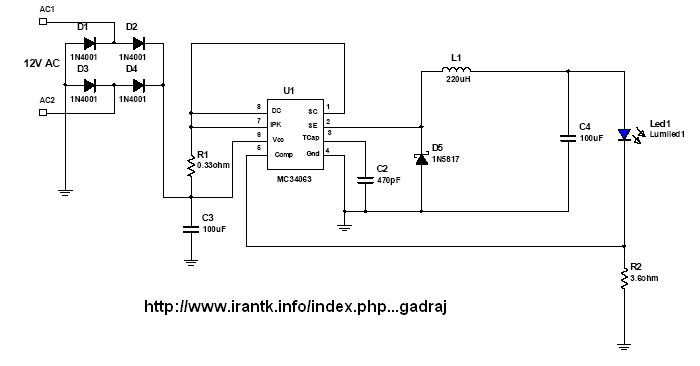

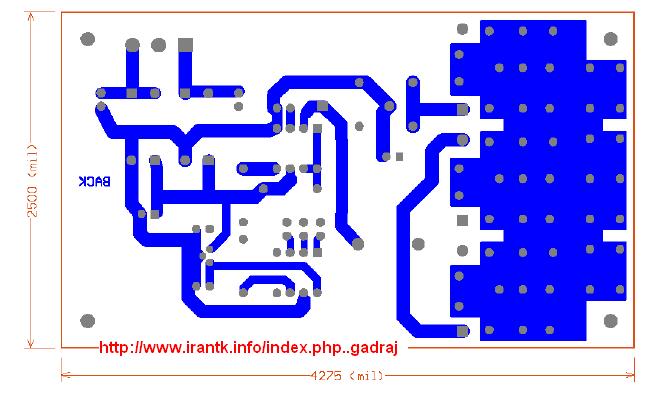

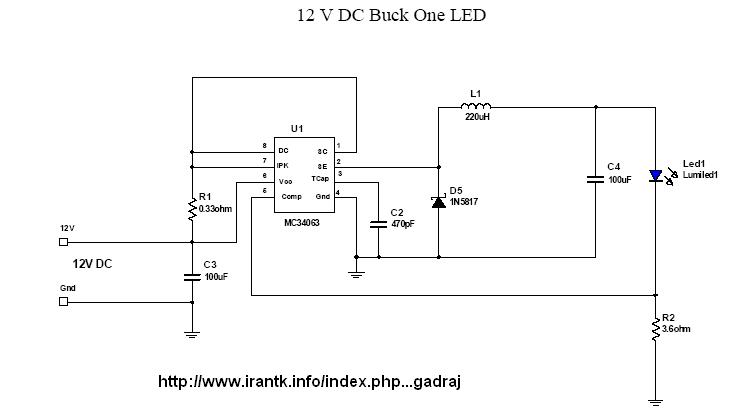

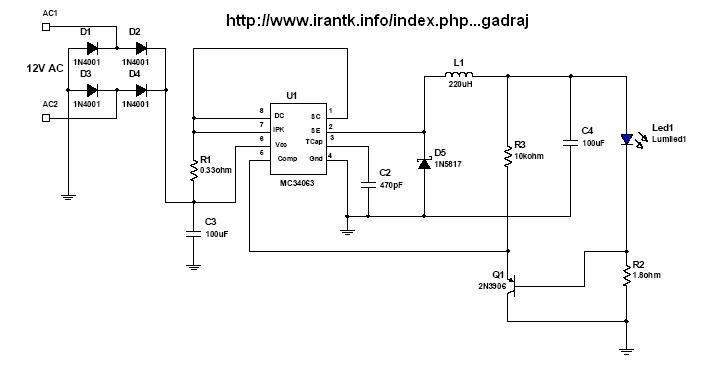

و نقشه هاي مربوطه :
[hide] [/hide]
با تشكر .
موفق باشيد .
​



[gadraj]

معرفي IR2156(S) & (PbF) BALLAST CONTROL IC)

با سلام :
سري ايسي هاي ir21xx به همراه دو عدد ترانزيستور ماسفيت قادر هستند كه تقريبا تمام لامپ هاي كم مصرف و فلورسنت و جيوه اي را توسط برق شهر راه اندازي كنند با توجه به كم حجم بودن فيزيكي و مصرف ناچيز اين ايسي ها و توانايي و بازده بالاي انها امروزا در توليد و تجارت لامپ هاي كم مصرف مورد توجه توليد كنندگان اين ادوات الكتريك و الكترونيكي قرار گرفته است :

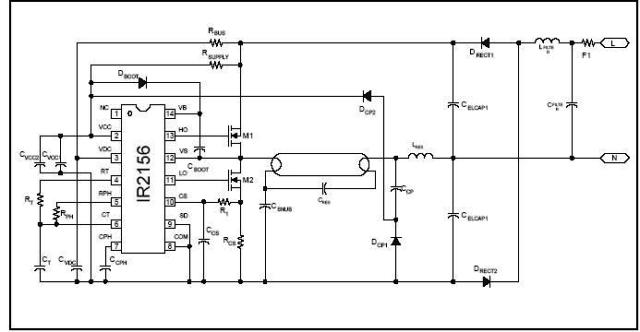

مدار زير توسط نرم افزار (اپلود شده در قسمت معرفي نرم افزار ها ) و با استفاده از ديتا شيت ايسي گرفته شده است استفاده از اين ايسي در توليد انبوه شركت هاي توليدي و تجاري در سطح انبوه توصيه ميگردد .براي اطلاع بيشتر به تاپيك معرفي نرم افزارها در اموزش گام به گام همين بخش مراجعه فرماييد .
با تشكر .
موفق باشيد .



[gadraj]

اين هم يكي ديگر IR2520D(S) & (PbF) براي لامپ هايكم مصرف

با سلام :
اين يكي ديگر از سري اي سي هاي : IR2520D(S) & (PbF) براي لامپ هاي كم مصرف توجه فرماييد كه در نزم افزار اشاره شده اين قابليت نيز براتون فراهم شده است كه با هر ولتاژ كاري اعم از DC يا AC اين لامپ ها محاسبه و مدار بندي و استفاده نماييد .
[hide] مشاهده فایل‌پیوست ir2520d.pdf[/hide]
با تشكر .
موفق باشيد .
