معرفي ايسي مالتيپلكسر و ديمالتي پلكسر cd4067/97
با سلام :
معرفي ايسي هاي مالتي پلكسر و ديمالتي پلكسر انالوگ :
اگر كمي به قبل برگرديد خاطره هاي جالبي از سويچهاي چرخان {سلكتوري } داريد انها كليد چرخان هايي بودند كه با چرخاندن محورشان سيم هاي مختلفي را از ورودي خود (دور تادور ) دريافت و به سيم هاي خروجي {محور} وصل ميكردند بعضي از اين سلكتورها دو طبقه يا بيشتر و يا معمولا يك طبقه اي بودند كه در اين صورت فقط يك رشته سيم را به نسبت قدم {گام } منتخب به محور (از بين سيم هاي واقع در محيط محور ) وصل ميكردند (مثلا: سلكتور چرخان كانالهاي تلويزيوني تي وي هاي سابق و راديو هاي ترانزيستوري كه به اصطلاح {موج} ميگفتند ) .

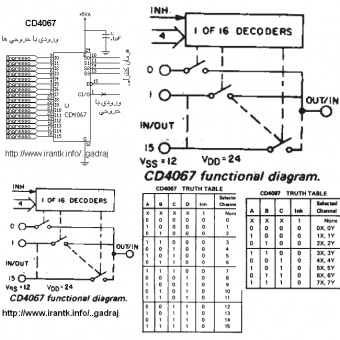

جانشين اين سلكتور ها را در ديجيتال الكترونيك نيز داريم مثل ايسي هاي {16 به يك } = cd4067 و {هشت به دو } = cd4097 .
طرز عملكرد اين ايسي ها بدين طريق است كه پين هاي كنترلي انها به صورت 4 پين و فرمان به صورت bcd به همراه اينهاي بيت .
با ورود اولين فرمان 001 گام اول را به خروجي متصل و با ورود فرمان دوم {حالت اول قطع شده } و 010 گام دوم را به خروجي و الي اخر وصل ميكنند .
از محسنات اين مالتي پلكسر ها همين بس كه اينها دقيقا همون سويچ هاي انالوگ هستند لذا اين امكان را فراهم مياورند كه هر گونه سيگنال {dc /dc } را مثل كنتاكت هاي رله بهم ديگر وصل يا قطع كنند معمولا در حالت وصل با يك تضعيف محدوده اهم و هنگام قطع تقريبا بينهايت مقاومت بين ورودي و خروجي دارند (اين مقدار در كاتالوگ انها دقيقا تعريف مي شود ) .

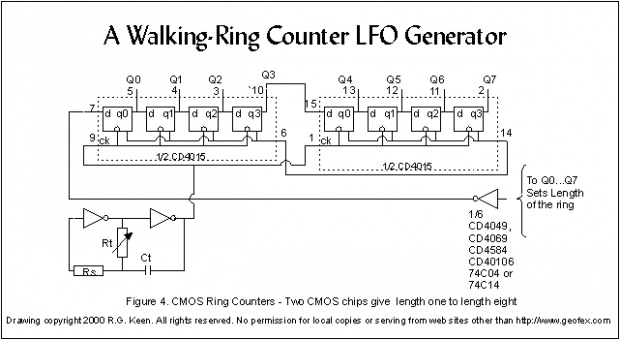

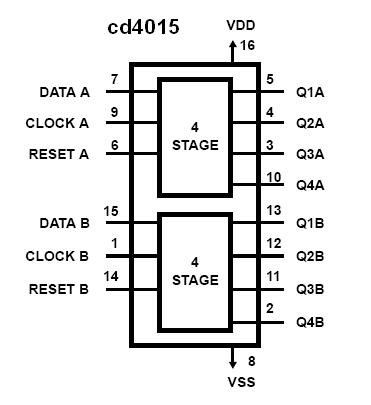

در صورتيكه بخواهيم اين ايسيها را توسط يك سيم كنترل كنيم {بجاي چهارسيم } = {مبدلهاي بي سي دي به دسيمال } به راحتي ميتوان از ايسي هايي نظير 7490 ttl ويا cd4015 cmos استفاده كمك گرفت .
براي اشنايي بيشتر از هر كدام اين ايسي ها يك قسمتي از كاتالوگ و پروژه اي را تقديم ميكنم .
با تشكر .
موفق باشيد .
