مشکل در پاور 2500 وات چینی

[bahramh]

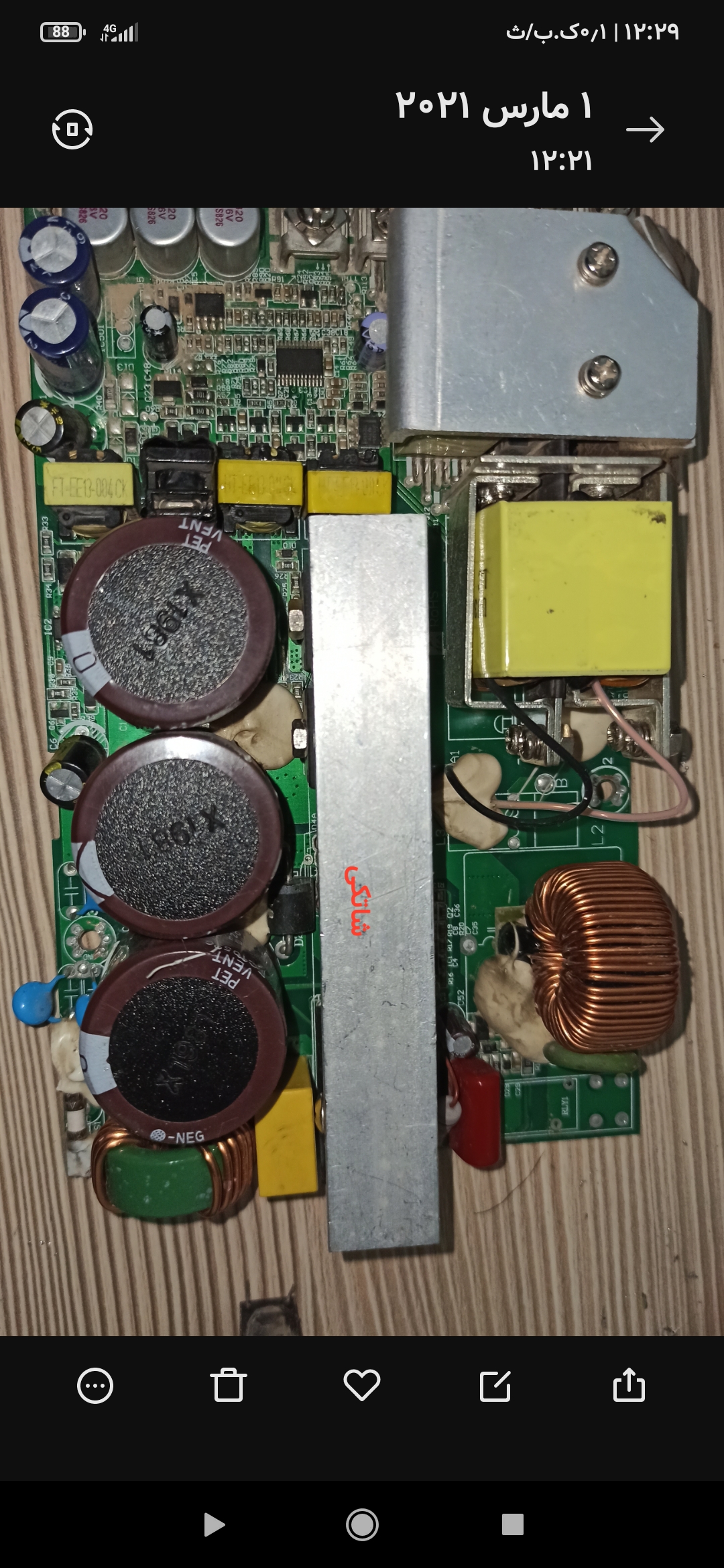

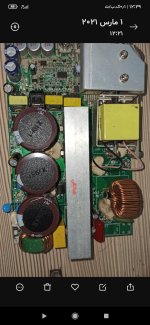

دوستان نقشه این پاور رو کسی نداره ممنون میشم



[bahramh]

دوستان نقشه این پاور رو کسی نداره ممنون میشم

این پاور مشابه پاور سورما 2500 واته خواهشا هر کی نقشه ای ازش داره برام بزاره



[bahramh]

انگار کسی نبود از دوستان نه ما رو راهنمایی کنه نه نقشه ای بده بهتره بیخیالش بشم



[sahamipoor]

من این مدل پاور رو یک بار عیب همینجور برخوردم که با تحلیل برد نوعا المان ها سالم بودند اما یه لحظه 12 میومد ورله صدا میداد وقطع میکرد وهمه فت ها هم درست بودند...
بعد متوجه شدم خازن 1U/800V پلی استر که بین دو طبقه فت ورودی قبل از چاپر یعنی بین فت های چاپر وفت های قدرتی طبقه اول بعد از چوک حلقوی وجود داره که عمدتا یا دفرمه میشه وباد میکنه یا نه وظرفیتش کم میشه اون خازن رو بیرون بیار وحتما عوض کن چون براثر گرما اینجوری میشه
وحتما با وتاژبالا 800 ولت هم قرار بده تا دیگه خراب نشه...تست کن اینم یه احتماله



[sahamipoor]

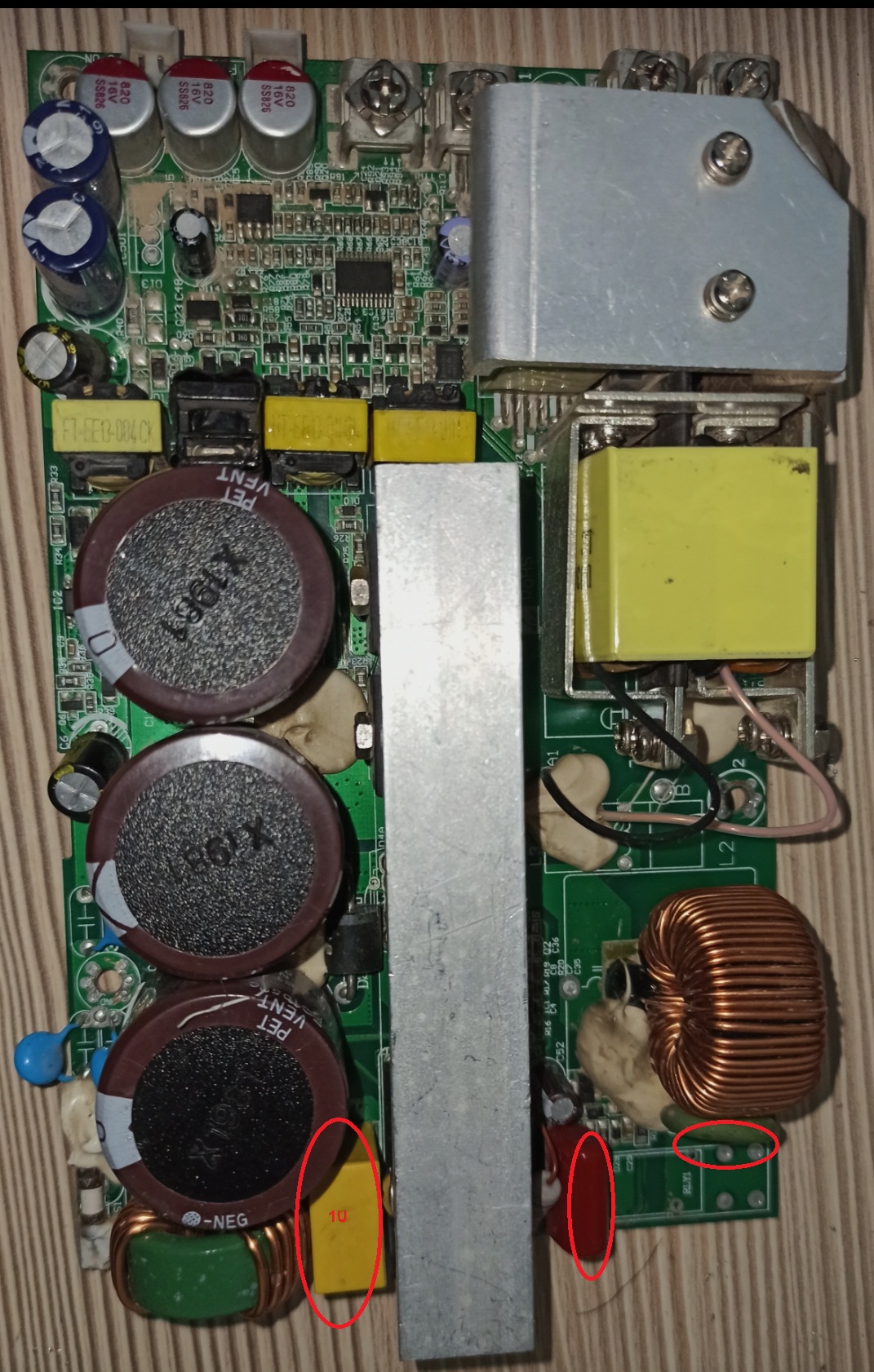

در این تصویر بررسی کنید اگر ولتاژ 12 رو اولش دارید وبعدش قطع میشه



[bahramh]

دوست عزیز الان مشکل من اینه تا چراغ تستو وصل میکنم فت های pfc مدار رو به حالت اتصال کوتاه میبرن و چراغ تست روشن میشه و انگار فت ها با فرکانس پایین دارن سویچ میکنن ای سی درایو pfc رو نو انداختم فت ها رو نو انداختم تمام قطعات کنارشو چک کردم نو انداختم و حتی فت ها رو بدون ایسی کنترل هم به چراغ تست وصل میکنم بازم نوسان میکنه و چراغ تست روشن میشه موندم چرا فت های pfc بدون ای سی کنترل هم روشن میشن



[reza5628]

بدون آیسی کنترل هیچ وقت دستگاه رو به برق وصل نکنید
چون گیت ترانزیستور آزاد هست
به محض اینکه دستگاهها رو به برق وصل کنید ،ترانزیستور هایی که گیت اون ها آزاد هست روشن میشه. و اکثرا هم میسوزن



[bahramh]

بدون آیسی کنترل هیچ وقت دستگاه رو به برق وصل نکنید
چون گیت ترانزیستور آزاد هست
به محض اینکه دستگاهها رو به برق وصل کنید ،ترانزیستور هایی که گیت اون ها آزاد هست روشن میشه. و اکثرا هم میسوزن

نه دوست عزیز چون گیتشون محافظت شده بود با لامپ تست زذم



[bahramh]

دوستان مشکل از دیود شاتکی قسمت pfc بود جالب اینجاست چند بار رو برد و چند بار خارج از برد تست شد مشکل نداشت که به صورت اتفاقی مشابهشو داشتم تعویض کردم مشکل رفع شد نتیجه به هیچ تستی هم نمیشه به صورت صد در صد اعتماد کرد ممنون از دوستانی که کمک کردن



[reza155]

اساتید من خازن ها رو ماسفت های PFC رو ایسی کنترل رو تعویض کردم ماسفت ها رو اهم گیری کردم مشکل همچنان پا برجاست تو تست اخر ایسی کنترل PFC رو از برد خارج کردم ترانزیستور های درایو ماسفت های PFC رو هم خارج کردم ولی مشکل همچنان پابر جاست لامپ تست روشن میمونه و صدایی سلف قسمت PFC میاد اگه میشه راهنمایی کنید

سلام
مقاومتهای مدار فیدبک ضعیف شده تعویض با 33 اهم دوم خازنهای پلی استر 105زیر هیت سینگ نشتی دارد
