اگه کسی میتونه فایل lay برای قسمت د یسک بکشه بسم الله.
اگه کسی میتونه فایل lay برای قسمت د یسک بکشه بسم الله.
سلام . لطفا یه عکس باکیفیت از پشت و روی فیبرتون قرار بدید و لیست قطعاتشم بزارید تا همه استفاده کنن . به نظر میاد یه بخش تقویت کننده ۷۴۱ اضافه شده .

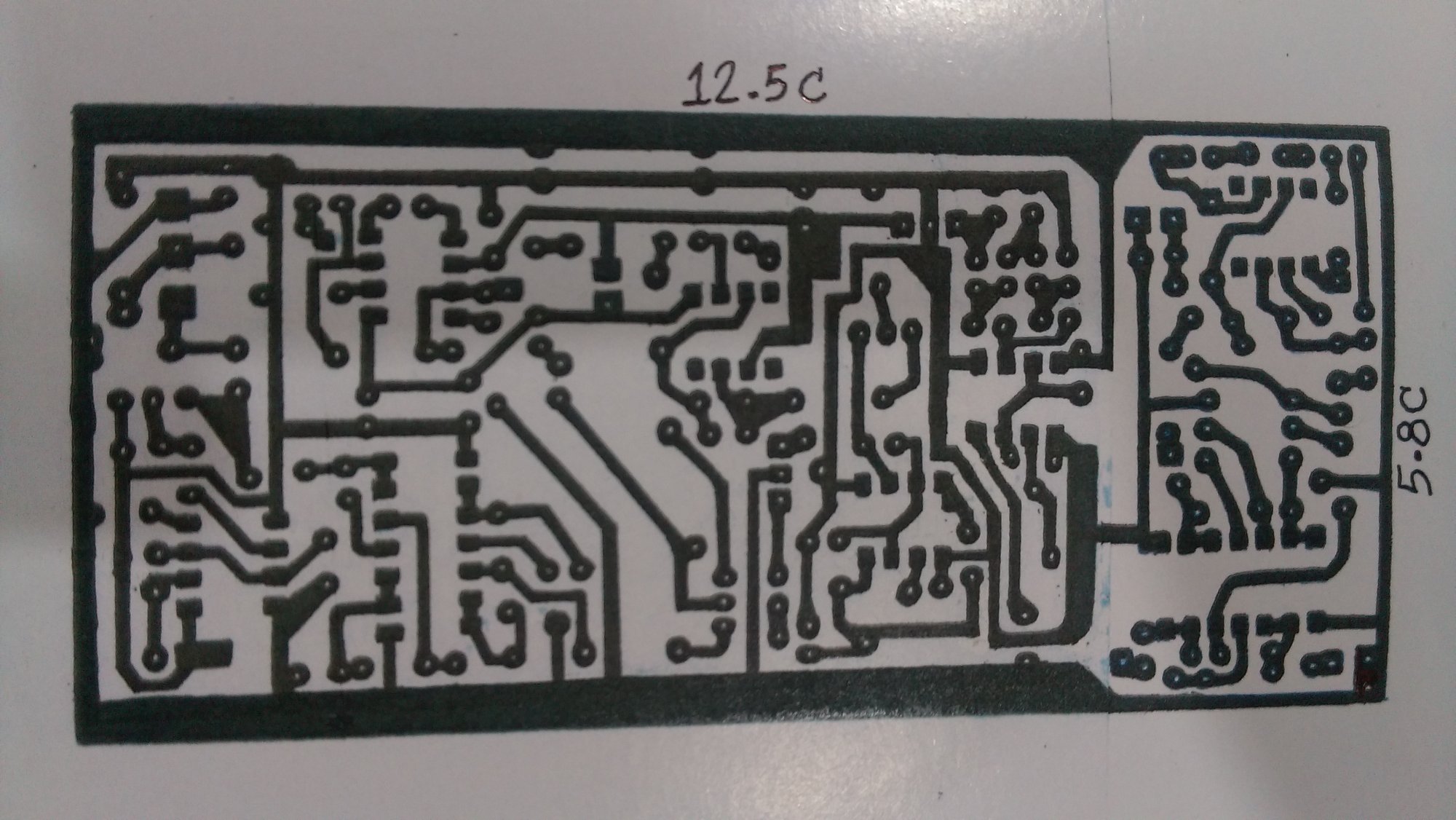

خودم درآوردم
سلام این مدار کارمیکنه بهتره نکات مطرح شده رو توجه کنید مثلا ترانزیستور صدا ک دوستمون قبلا گفتن رو مدنظر قرار بدید .
سلام وقت بخیر میشه شماتیک این مدار رو بذارید یا به به /////////////////////////////////مدار تفکیک پولونس

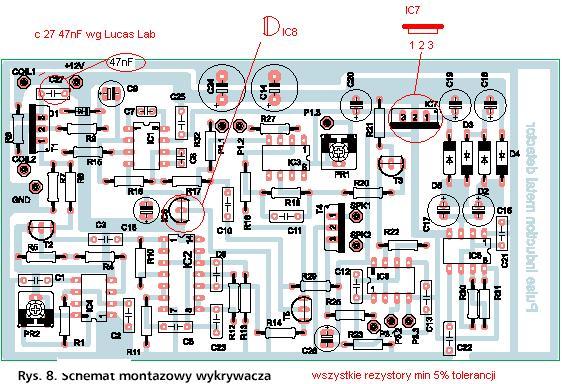

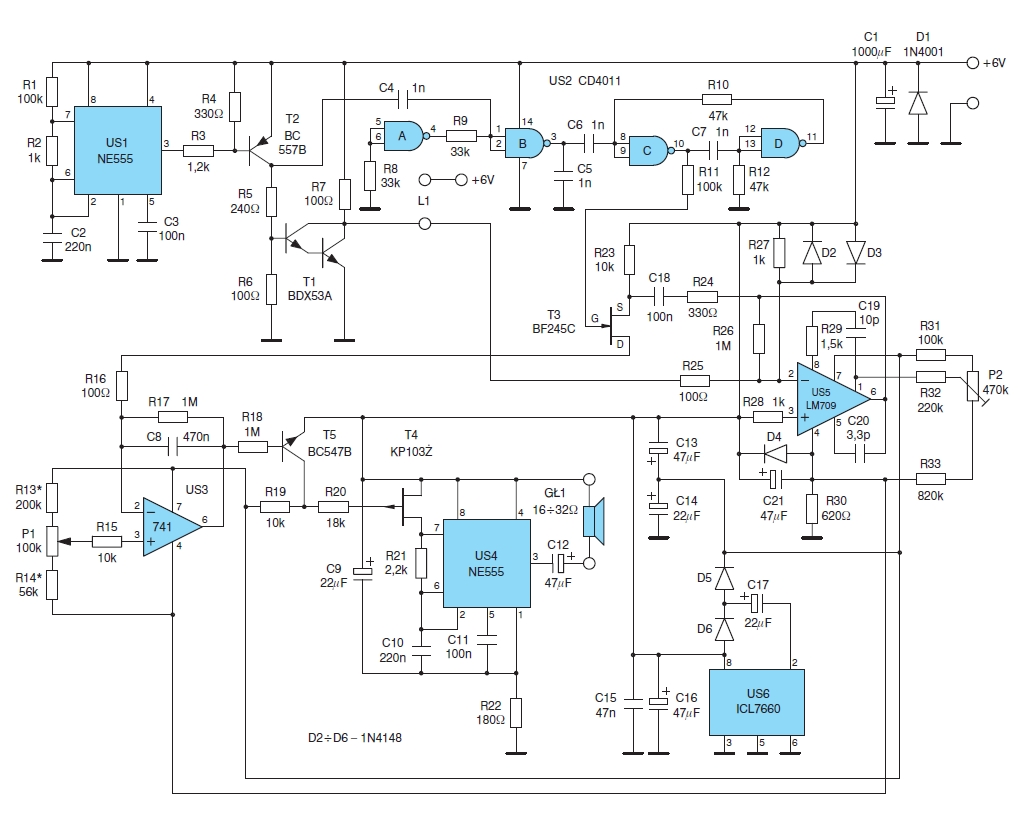

فقط دوتا نکته مونده تو شماتیک یه مقاومت 220k به swicth وصله سیمی که به خازن 1n منتهی میشه ولی من نزدم خواستین بزنین . دوم تو مپ قبلی پایه ترانزیستور تو pcb و شماتیک فرق میکنه دقیقا نمیدونم کدوم درسته و طبق شماتیک درست کردم اگر کسی میدونه کدوم درسته بگه اصلاح کنم .
سلام تو تایپیک موجوده .
